OAS 光学分析软件 | 一维多结构干涉案例分析

简介

随着光学技术在各领域的广泛渗透，对光波精确调控的需求日益迫切。一维多结构干涉现象，作为实现这一目标的关键途径，在光学研究中占据核心地位。光波在一维空间内与多层薄膜、光栅等多个结构相互作用，产生复杂干涉图样，其在光学薄膜、光栅光谱分析、传感器等领域的应用潜力巨大。本案例旨在借助 OAS 光学分析软件，深入探究一维多结构干涉现象，为相关领域的技术创新提供理论与实践支撑。

案例设置与操作

实验准备：在 OAS 软件操作界面，创建实验所需的基础光学元件。在 Y 轴方向依次设置 5 个束腰半径 0.1mm、波长 0.38μm 的光束光源，这些光源参数直接决定后续干涉现象的特征。同时，在距光源 3mm 处，精确设定一个焦距为 4mm 的理想透镜，以构建特定光学环境，促使干涉现象发生。

光线追迹与模拟：完成光源与透镜设置后，启用 OAS 软件的光线追迹功能。该功能依据光学传播原理，精确模拟光线在复杂光学系统中的传播路径。随着光线从多个光源发出，经透镜折射，软件快速且准确地计算光线轨迹，为观察干涉条纹形成过程提供直观数据。

结果获取与分析：追迹结束后，在探测器中清晰呈现干涉条纹。研究人员利用 OAS 软件的分析工具，对条纹形状、间距、强度分布等关键信息进行量化分析，从而深入了解一维多结构干涉的内在规律。

结果与讨论

干涉条纹特征：通过 OAS 软件模拟得到的干涉条纹，形状规则且清晰可辨。条纹间距均匀，反映出各光源光波在干涉过程中的相位差稳定；强度分布呈现特定周期性变化，与理论预期相符，验证了一维多结构干涉模型的正确性。

与传统方法对比：与传统实验测量方法相比，OAS 软件模拟具有显著优势。传统方法受实验环境、仪器精度等因素制约，数据获取难度大、误差高。而 OAS 软件能够精确控制光学参数，排除外界干扰，模拟结果准确性更高，且可重复性强，极大提升研究效率。

OAS 软件功能优势：OAS 软件具备精确建模能力，能高度还原实际物理光源和光学元件特性，为准确模拟干涉现象奠定基础；光线追迹功能高效且精准，快速呈现光线传播动态过程；结果可视化功能将复杂光学信息转化为直观图像，方便研究人员快速解读干涉结果，深入挖掘光学信息。

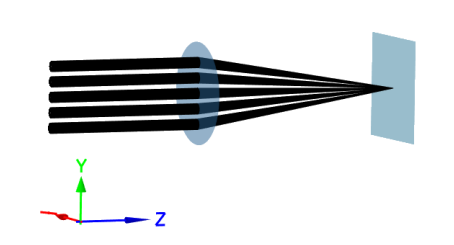

（一维多结构干涉的三维追迹图）

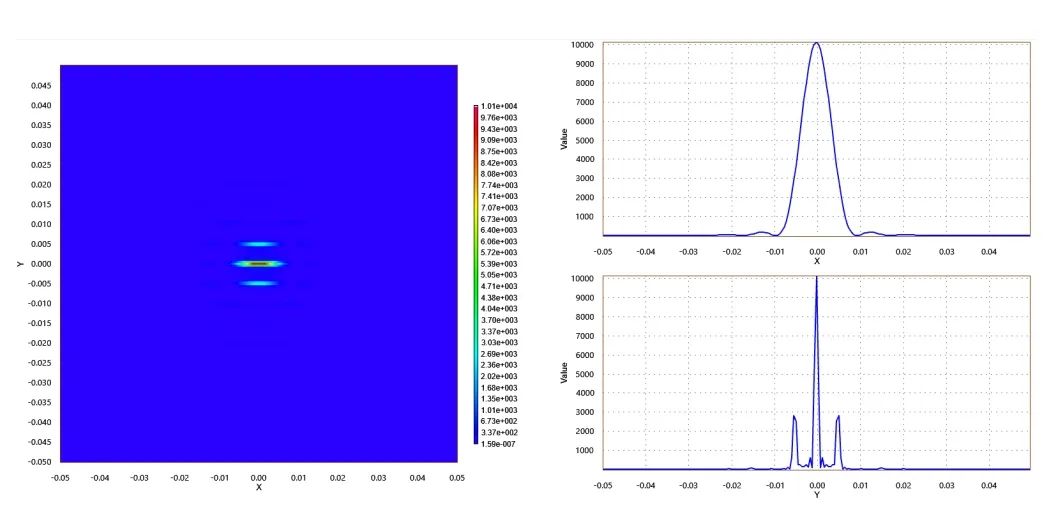

（一维多结构干涉的探测器结果图）

总结

来源：武汉二元科技
