2020， DDR5大展身手之年

Cadence楷登

4小时前浏览3

Cadence技术博客 - Breakfast Bytes

作者：Paul McLellan, Cadence

就在最近，我与Cadence的存储器市场研究专家Marc Greenberg有过一次交流。尽管JEDEC DDR5标准尚在制定中，但Marc依旧认为：

2020年将是DDR5大展身手的一年。

因为DRAM每次更新换代都要耗费8-10年之久，所以他对DDR5即将迎来的发展非常激动。我们的首款7nm DDR5测试芯片2年前就已经问世，至今已在多家代工厂的多个工艺节点流片成功。

固定布局
工具条上设置固定宽高
背景可以设置被包含
可以完美对齐背景图和文字
以及制作自己的模板

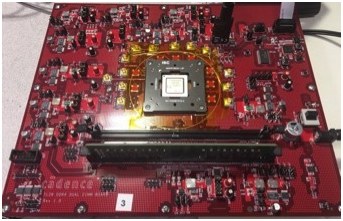

⬆ 照片上是Cadence DDR5测试电路板。

DDR IP创造了世界多项第一：

世界首款7nm DDR5硅IP
世界首款7nm GDDR6硅IP
世界首款7nm LPDDR5硅IP

2018年5月份，我曾写过一篇介绍我们初代DDR5 IP与Micron DDR5 DRAM芯片成功运行的文章。尽管那已经是两年前的事情了，但由于JEDEC依旧尚未发布官方标准，DDR5的发展也比较有限；不过我们也不应忽略，IP和存储器已经可供使用，更多的系统也正在被设计出来。

我问过Marc，如何在标准尚未问世的时候开发测试芯片呢？

与JEDEC工作小组间的紧密合作是巨大的优势，我们也获得了标准制定的一手消息。Cadence可以提供控制器和PHY，能够预测最终标准制定完成前潜在的变化因素。在标准化早期，我们采纳了正在制定中的标准要素，与合作方共同开发早期版本的工作硅片。随着标准发布日期的临近，我们就愈加确认Cadence IP支持的DDR5设备可以完全符合标准。

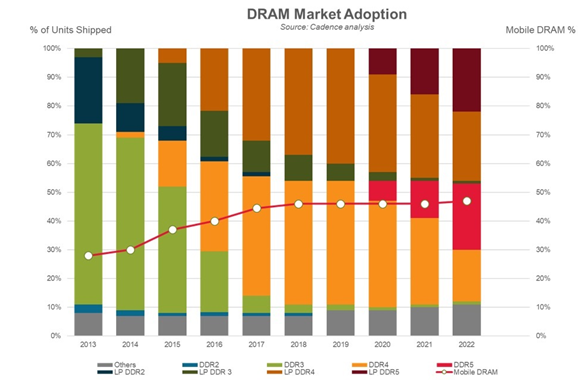

Marc还告诉我，2020年将是出货量大增的一年。Cadence已经拥有数十款设计导入（design-in），由于内置DDR5的服务器实际出货量的增加，他预计DDR5出货量也将大幅上升。DDR5特别受到企业级、云计算和大数据应用的青睐。首批出货产品的速度是4800，相比之前提到的与Micron的实验项目高出了一个速率等级。4800只是一个开始，未来的速度一定会更快。上方图表描述了DDR技术更新到新一代技术的变化。值得注意的是代表Mobile DRAM这条红线，将增长至占据DRAM市场的半壁江山。

正如Marc所说的：DDR的速率采纳速度相对较慢，DDR4直到今年才提升到3200， DDR5是下一步的发展方向，速率也将大幅提升。4800大概会维持12-18个月，之后是5200，然后是5600。我们的DDR IP完全支持DDR5每12-18个月速率提升一级的演进步伐。

简单来讲，DDR5的目标是：

增加裸片容量的同时，克服时序方面的挑战。
解决保持时间的问题（利用片上ECC）
保持DRAM内核速度不变，提高IO速度。
每12-18个月提高一个速度等级

大数据运算类的应用，每个DDR通道需要512GB内存容量，DDR5使之成为可能。DDR4刚推出时，16Gb裸片可以说是天方夜谭，但现在只是稍有挑战，并非完全不可能。对于DDR5来讲，16Gb只是入门级的容量大小，后面还会有24Gb，甚至32Gb。

DDR5也非常适用于堆叠技术以扩展内存容量。其中一个是3D堆叠技术，另一个是LRDIMM技术。尽管LRDIMM仅占很小一部分市场，但对一些系统设计公司至关重要。

有了DDR5，我们可以实现256GB的DIMMs，如果每个通道两个插槽的话，就可以实现512GB的容量。不仅如此：

很多机器拥有8个DDR通道的处理器芯片，可以实现高达4TB的内存容量。100ns内用户可以访问该内存空间的任何一个字节。如果一个数据库索引是4TB，那么你可以想象它能支持的数据库有多大了——非常非常庞大。
