Cadence发布行业首个SMIC 14nm 10G多协议SerDes PHY IP

2小时前浏览0

中国上海,2020年5月14日—— Cadence公司(NASDAQ:CDNS)宣布基于SMIC 14nm工艺的10Gbps多协议PHY研发成功,这是行业首个SMIC FinFET工艺上有成功测试芯片的多协议SerDes PHY IP。


该多协议SerDes PHY IP具有很强的灵活性,在保证PPA不损失的情况下对设计进行了简化。它采用了Cadence经过大量量产验证的Torrent架构,可以有效的帮助客户降低产品风险,缩短产品上市时间。

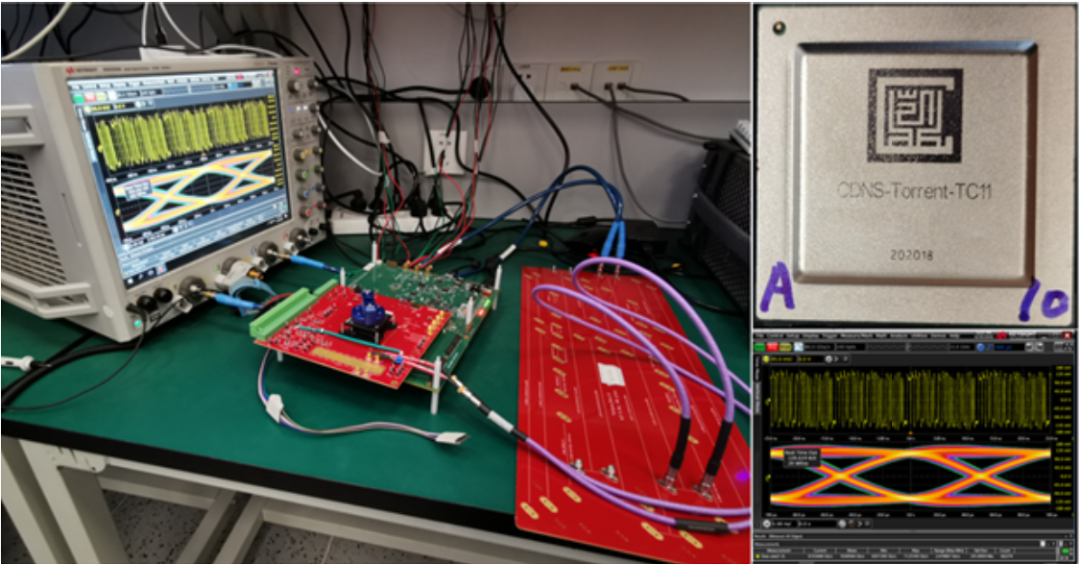

图 1 测试芯片和实际运用场景模拟演示


这个PHY IP可以在单个macro上运行多种协议,支持从 1Gbps 到 10.3125Gbps的连续速率,适用于PCIe (Gen 1/2/3),USB 3.1 (Gen1/2),Display Port Tx v1.4,Embedded DisplayPort Tx v1.4b,JESD204b(max 10.3215Gbps),10GBase-R,XFI,SFP+,RXAUI,XAUI,QSGMII/SGMII,以及 SATA 3 (Gen 1/2/3) 等协议。PCS支持PIPE 4.2接口。

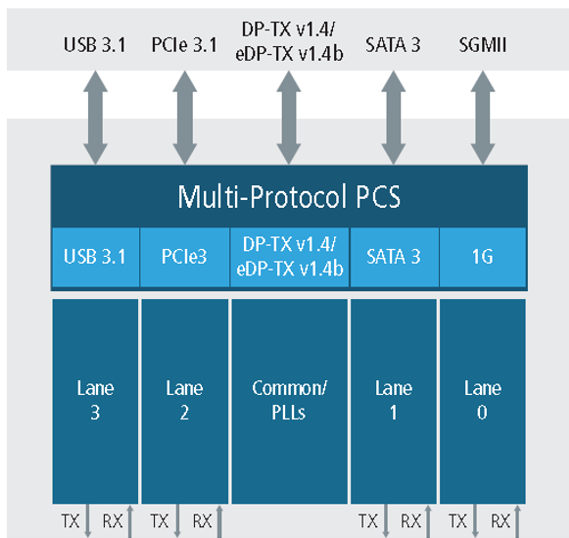

图2  系统级模块框图


Cadence多协议SerDes PHY IP的主要特性有:

  • 独立链路的多协议支持

  • 支持PCIe L1 sub-states

  • 片上终端电阻自动校准

  • 支持SRIS和内部SSC生成

  • 支持多达16 通道(lanes)

  • 支持分叉模式(bifurcation)

  • 支持内外部时钟源动态检测

  • SCAN,BIST,串/并行环回功能




这个多协议SerDes PHY IP可以快速、轻松地集成到SoC系统中,可以与Cadence 或第三方PIPE兼容的控制器进行无缝对接。多协议SerDes PHY IP为高要求运用的客户提供了一个低成本、多功能、低功耗的解决方案。不仅为SoC集成商提供卓越的性能与灵活性,同时能够满足高性能的设计要求。


除了10G多协议 SerDesPHY IP,Cadence 在2019年9月还发布了SMIC14nm工艺的DDR PHY IP,它采用SMIC自有标准库单元,支持DDR3/4/LPDDR3/4/X协议,最高速度可达4266Mbps。SMIC14nm DDR PHY IP 已经通过了各项功能和性能的验证,并且已经运用在多个客户的产品设计上。




未来,Cadence 还会推出更多SMIC先进工艺的IP,以满足客户多样化的需求。欢迎您通过Cadence销售渠道了解更多关于SMIC 14nm 10G多协议SerDes、DDR及未来其它IP解决方案的相关信息。
