DVCon China 2021:Cadence三大技术演讲,点亮验证技术新未来

9天前浏览20
5 月 26 日,2021 DVCon China ASIC 设计与验证大会于上海成功举办DVCon 是目前集成电路仿真验证产业极具行业影响力的全球盛会,今年的 DVCon 中国吸引了芯片设计和验证领域内的专家、学者近 300 人参会。作为本次大会的黄金赞助商,Cadence 带来了三场分量十足的技术演讲。





支持智能系统设计的

计算软件战略


Cadence 公司亚太区系统解决方案资深总监 Simon Chang 在本次会议上带来了题为《支持智能系统设计的计算软件战略》的主题演讲。


作为 EDA 流程中极为重要的一环,验证与其他 EDA 任务的区别点在于,验证的挑战是永无止境的,这也是为什么设计团队在某个关键节点上会做出推迟流片比继续流片风险更大的判断。

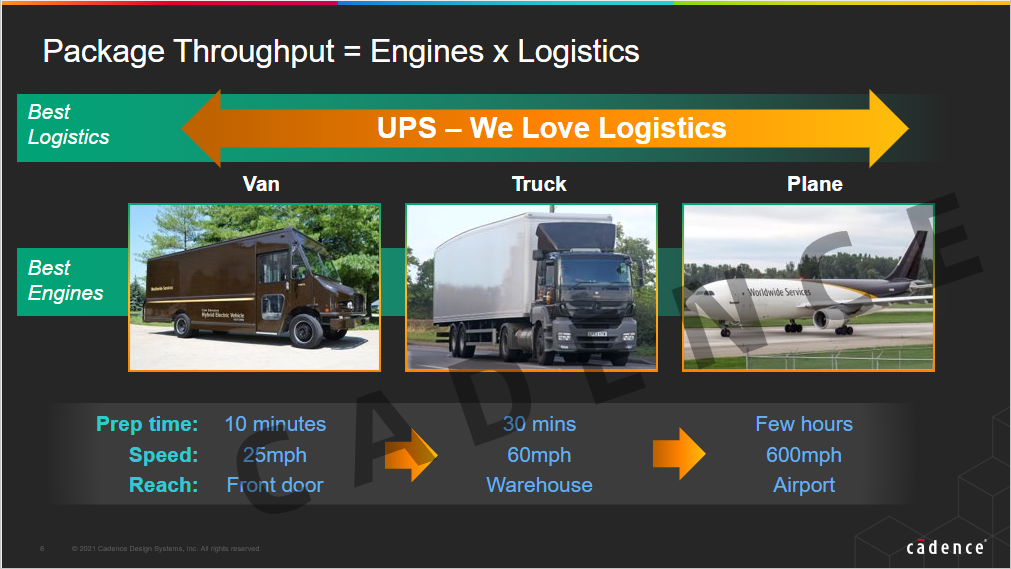

Simon 在演讲中用物流中的 UPS 进行举例:

各位每天都会收到非常多的包裹,有些可能通过电动车直接配送,有些可能通过卡车进行运输,而跨国跨省的需要飞机空运的方式。





如果将这一方式辩证地带入到我们设计过程中来,将所有的产出进行分析之后,我们能够发现验证这块的产出,很难通过一套引擎一路到底,而是要将不同引擎分而用之,再搭配上不同的流程安排,使得验证流程更加高效迅捷。


用管理安排逻辑

打破“排队”困境


验证的挑战之一来源于对工作处理能力近乎无限的需求,验证也因此经常过度占用可用的运算能力。现实总是骨感的,需要验证的项目要把大量时间浪费在排队等待服务器。不同服务器的差别是巨大的,不是 10% 或 20% 这么简单,而是数量级上的区别。


Simon 表示:

这也就体现出了验证流程计划的重要性,通过将计划与最终产出的结果进行分析、比对、执行。不同的工程能够产生不同的结果,这个结果最好有量化的指标,通过这一流程,我们能够帮助用户在更短的时间内完成极佳的验证效果。

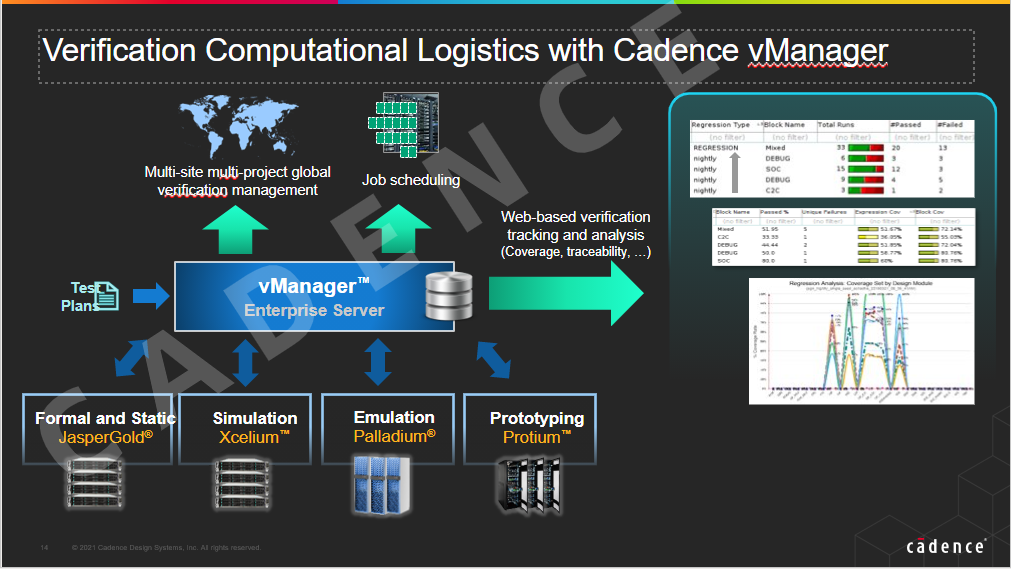

Cadence 的 vManager 为客户提供完整的企业级解决方案,支持多项目、多地点、多引擎的验证管理。它采用高度可用且支持冗余的数据库架构,拥有可扩展的代理服务器接口。它可以在我们的所有验证引擎上编辑和安排验证任务,并可以在所有引擎上将测试范围与其它分析任务联接对应起来。





验证引擎平台间不同的

“分工与定位”

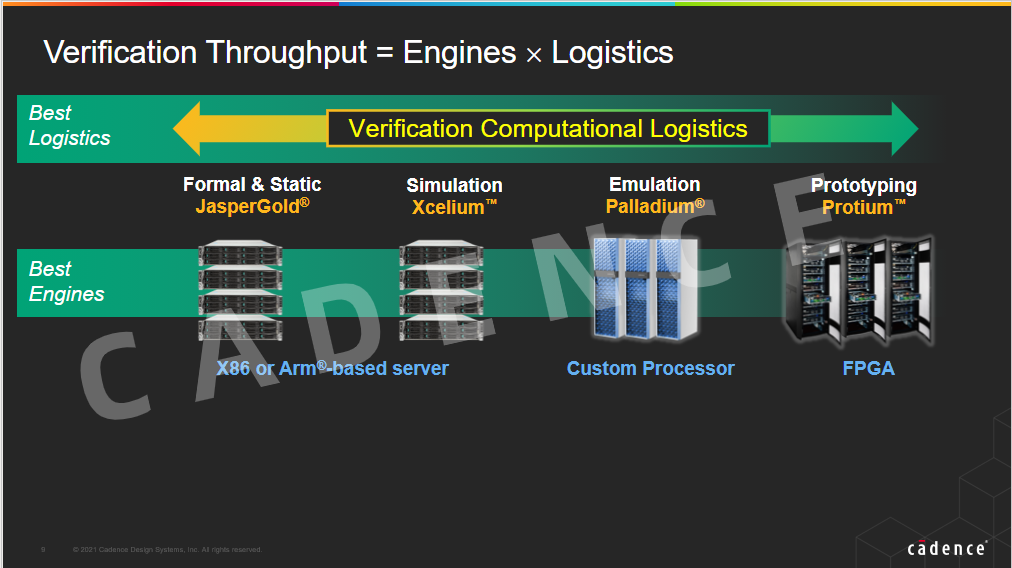

就如同物流中“引擎”代表着飞机卡车等运输工具一般,在性能验证过程“引擎”则代表着工具与平台。Cadence 拥有四大验证引擎:JasperGold 形式化验证平台、Xcelium 仿真平台、Palladium 硬件仿真加速平台和 Protium FPGA 原型验证平台。Simon 表示:和 UPS 的物流工具一样,Cadence 的四大验证引擎也各自拥有不同的目标和权衡。





Simon 在演讲中以 Cadence Palladium 硬件仿真加速平台与 Protium FPGA 原型验证平台为例进行了详细的阐述,他表示:如果说 Palladium 是客户的终极纠错机器,那么 Protium 则是他们的终极性能机器。而且,客户可以根据自己专门的产品需求,选择不同的配置组合,实现最高的验证吞吐量。


如何实现更加智能化的验证管理


在本次大会上,Cadence 公司中国区验证产品工程总监张立伟带来了《如何实现更加智能化的验证管理》的技术演讲。在演讲中张立伟演示了最新的第四代 Cadence vManager Verification Management 解决方案。利用解决方案中架构提供的功能,能够解决吞吐量、分析效率和可追溯性等问题。





张立伟在演讲中表示:

该解决方案可应对包括支持多地分布的验证团队,基于云的回归服务器场、自动故障分类、开放的验证数据 API,以及与功能规范和需求管理系统的可靠连接。


初创团队之设计与验证加速


第三场技术演讲是由 Cadence 公司验证产品团队带来的主题为《初创团队之设计与验证加速》的技术演讲,在本技术演讲中,分别由 Cadence 公司验证产品工程总监孙晓阳、Cadence 公司验证产品高级工程师姜海峰、Cadence 验证产品资深工程师尹欣带来联合演讲《从系统架构角度看虚拟平台》《使用 JasperGold 帮助设计者达成 RTL Signoff》《Cadence 新一代硬件验证产品Palladium Z2 和 Protium X2 系统介绍》和《如何使用 Cadence System VIP 进行 SoC 测试》。


随着越来越多的数据共享引擎在不同应用领域中扩展,并且变得越发难以管理进度和成果,设计验证尤其是系统级验证正在越来越多的 SoC 中变得司空见惯。





孙晓阳表示:

Cadence 提供的解决方案将大幅缩短设计周期,并加速设计开发进程,极大加快验证流程。


作为集成电路仿真与验证产业的领军企业,Cadence 见证了数十年间全球半导体技术的创新与发展变迁。EDA 工具在验证领域的每一次技术突破,都为芯片产业不断向前发展提供了强大助力。Cadence 验证套件是 Cadence 系统设计实现战略的重要组成,帮助系统和半导体企业高效创建完整的差异化终端产品。

来源:Cadence楷登
