3D-IC 设计之寄生抽取和静态时序分析

1天前浏览2

本文作者:张倩忆,沈龙

Cadence 公司 DSG Product Engineering Group





先进工艺制程使得设计工程师们一次又一次突破了芯片性能、功耗和面积的极限。为了可以继续速度更快、功能更强、造价更省的追求,摩尔人依然在孜孜不倦地寻找新的方法。3D-IC 即是其中之一:通过封装和互联技术的更新使得多个裸片(die)可以集成在同一片晶片(chip)中,这样片内的高速互联就替代了之前片外的低速互联。这一新维度为未来芯片的性能提升创造了无限可能,从今年 5 月起我们(查看文末往期内容)已经连续 5 期详细揭秘了 Cadence 系统平台如何为 3D 设计者提供帮助。现在我们来看一下这其中涉及的新的互联方式和工艺集成对寄生参数和时序分析又带来了哪些挑战,以及我们如何先前一步为芯片签核人员做好准备。





  • uBUMP 和 TSV 的寄生如何抽取

  • 中介层之间出现的耦合电容亟待考虑吗

  • 静态时序分析的集成与扩容

  • 如何应对 PVT 分析 corner 的爆炸式增长

  • 设计案例



01

uBUMP 和 TSV 的寄生如何抽取


首先介绍下什么是 uBUMP 和 TSV。

uBUMP 通常是用来连接上下两个裸片堆叠的,需要用 IPF(Inter-Process-File)文件来定义。通孔(VIA)是定义在两个相邻绕线层之间的。TSV(Through Silicon Via)是指定义在 3D-IC 工艺中连接背面第一层金属和正面第一层的通孔。还有一种 Long TSV 是指连接背面第一层金属和正面第一层以上某一层金属之间的通孔。

Quantus 在寄生参数抽取时对于 uBUMP 和 TSV 有两种计算方式。一种是通常在 ICT 文件中用模型语句来描述,另一种是通过定义一个额外的 TSV 模型文件(.subckt)在整体寄生参数抽取时进行标注。目前 Quantus 对于用 TSV 模型语句的方式可以支持电阻和对地电容的抽取,这些电阻电容值和普通的寄生参数抽取一样是写在输出网表中。


02

中介层之间出现的耦合电容亟待考虑吗

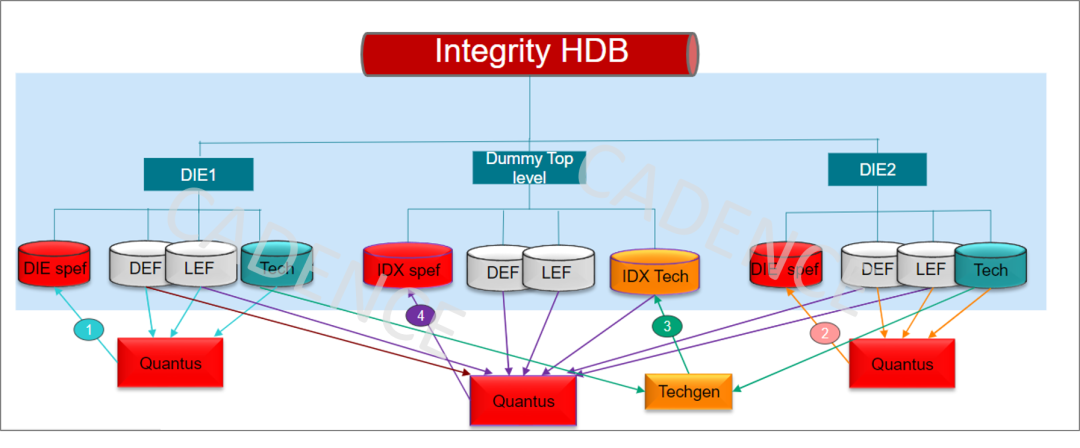

基本的 3D-IC 的寄生参数抽取包括 TSV、uBUMP 还有芯片背面金属层的抽取。然而随着工艺的进步,两个 DIE 之间的距离更靠近,所以两者绕线之间的电容就变得不容忽视了。Quantus 目前可以支持 IDX 电容抽取了。IDX 是 3D-IC 中两个 DIE 之间形成的新的耦合电容,利用两个 DIE 之间的耦合电容可以做更精准的系统级静态时序分析,这两个 DIE 可以是相同或者不同制造工艺。IDX 寄生抽取支持 Cadence Integrated 3D-IC 中的 iHDB 输入,并且可以把输出结果存入 iHDB 以便后续的 Tempus 进行时序分析。





03

静态时序分析的集成与扩容

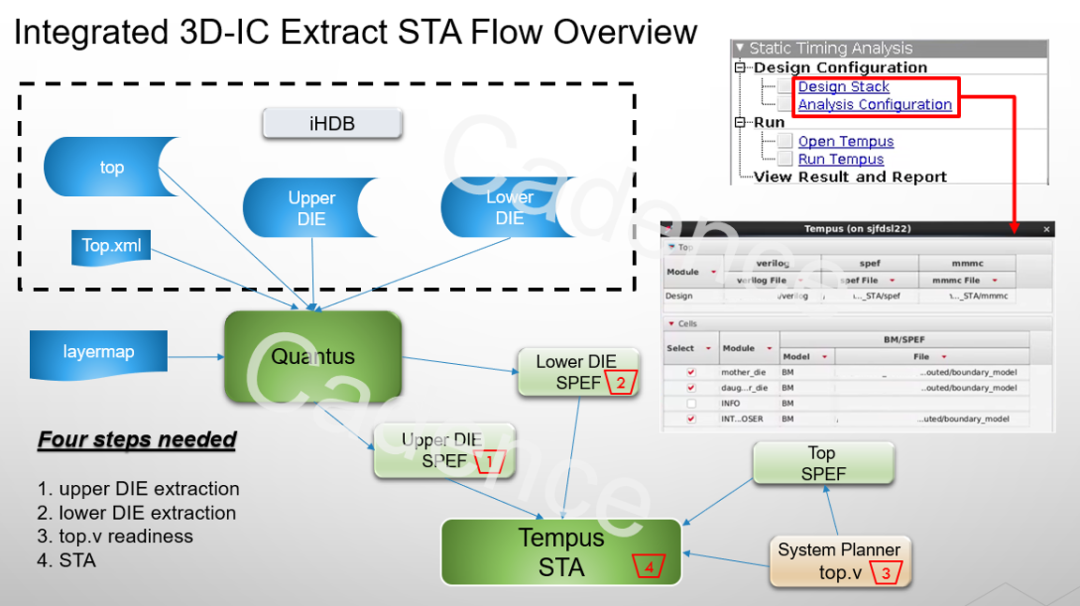

静态时序分析(STA)一直是芯片签核工程师关注的重点。Integrity 3D-IC 平台自然是不能少了 STA 的功能集成。除了命令行和脚本的输入,平台的用户界面也添加了用户交互界面的支持,比如一直很受 Tempus 和 Innovus 使用者喜爱的 Global Timing Debug (GTD),该功能可以协助分析关键路径的时序违例原因。

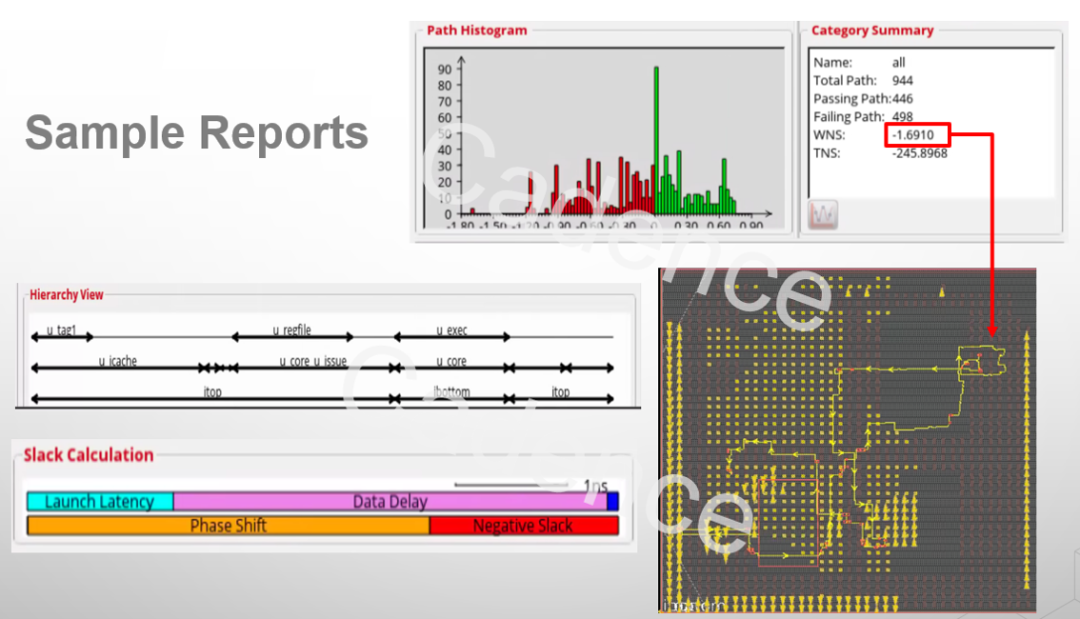

如下图所示,STA 产生报告之后,GTD 为设计工程师显示 Path Histogram、Path Layout、Hierarchy、Slack Calculation 和其他许多很有价值的分析报告和视图。





◁ 左右滑动查看更多 ▷

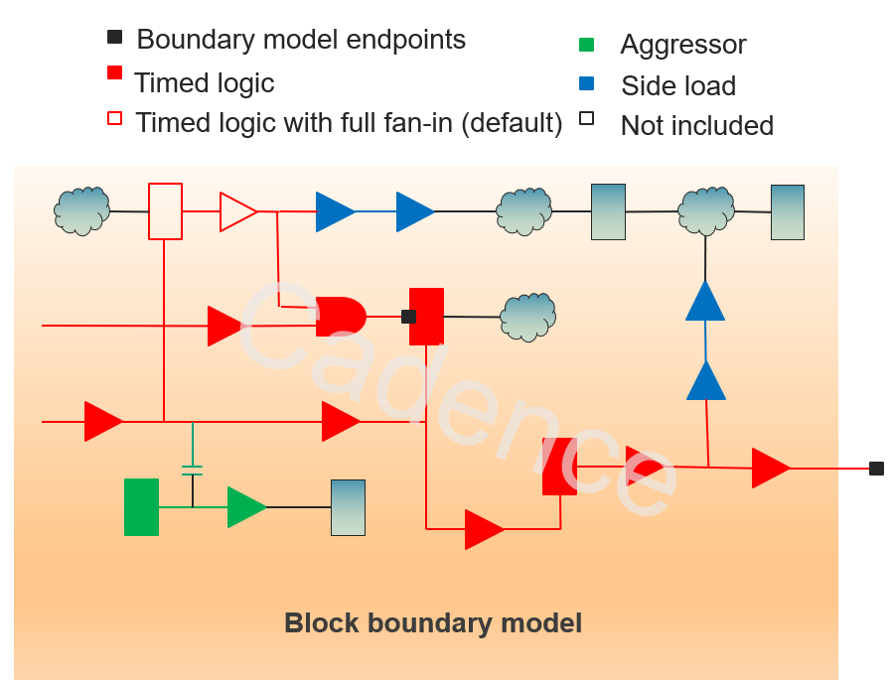

芯片的复杂度可以无限增加了,设计规模自然也随之上升。当 flatten 的全芯片分析时间过长或者内存用量过大时,就需要考虑通过抽取简化模型进行层次化时序分析。在 Tempus 里这一解决方案叫做边界模型(Boundary Mode)。如下图左所示这个模型去除了 block 内部 reg->reg 的 path 仅保留 block 对外互联以及相关联的部分,包括:

  • 所有的 input ports 的 fan-out 逻辑和 output  ports fan-in 逻辑

  • 所有对保留逻辑有 SI 影响的电路

  • 所有保留逻辑的边负荷电路(side load)

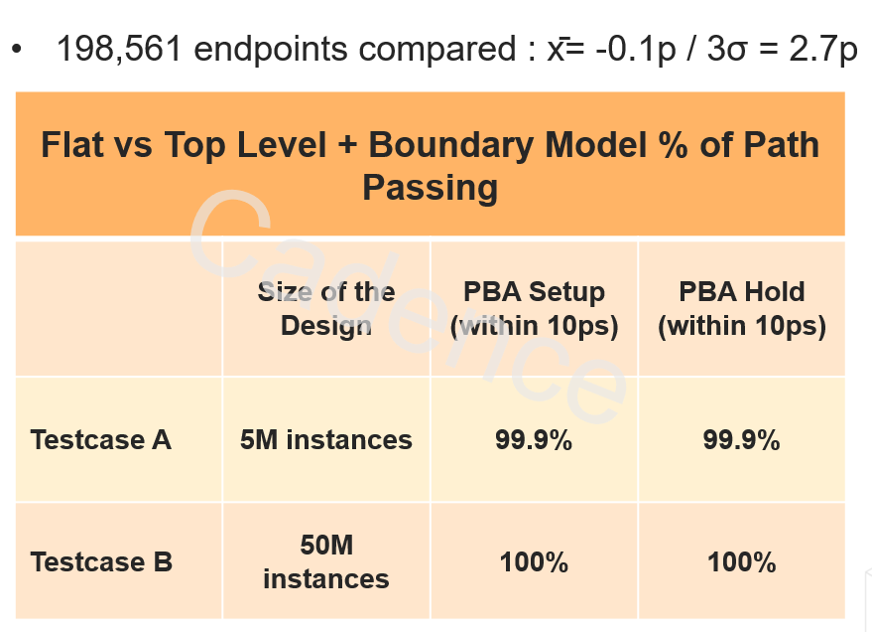

通过对每个 die 做 Boundary Model 的抽取,整体网表的缩减率可以达到 90%,而 setup slack 的平均差异控制在 0.1ps,99.73% 的路径在 2.7ps 以内。





◁ 左右滑动查看更多 ▷


04

如何应对PVT分析corner的爆炸式增长


从性能的角度上来看,3D-IC 一个很强大的功能就是支持了本地的、高速的 Die 之间的同步通讯。然而这一新功能也给静态时序签核(STA)增加了大量的分析 corner。现今的设计只有一个 Die 在做全局 STA,每条时序路径都是在一组给定的 PVT 参数下做分析。在 3D-IC 设计中,多个 Die 是同时工作在不同的 PVT 参数下。设想当你有一条同步的时序路径从 Bottom Die 开始出发(startpoint),经过 Middle Die,最后抵达 Top Die(endpoint),这条 path 就会经历三种不同的 PVT 条件,好像我们从北半球旅行到南半球会穿越不同地理环境和气候。

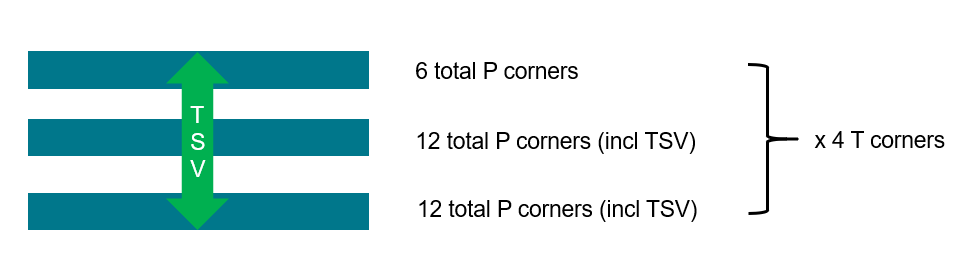

因为 3D 设计允许每个 Die 可以有独自的 PVT corner,这样 STA 签核就必须涵盖所有的可能出现的组合情况。以上图里三个 Die 的典型设计为例,如果 Die1 和 Die2 的 process corner 都是 12 个,Die3 是 6 个;三个 Die 的 Voltage corner 和 Temperature corner 都只考虑 2 个相同的,那么总共需要分析的 corner 数量就已经达到(12x12x6)x 2 x 2 = 3456 个。

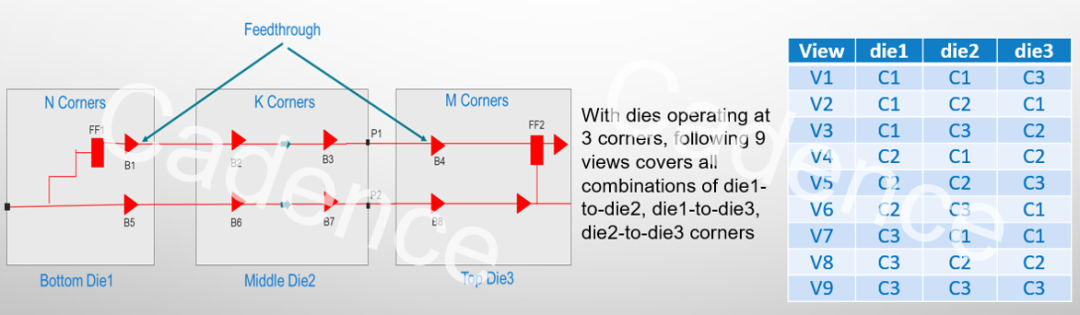

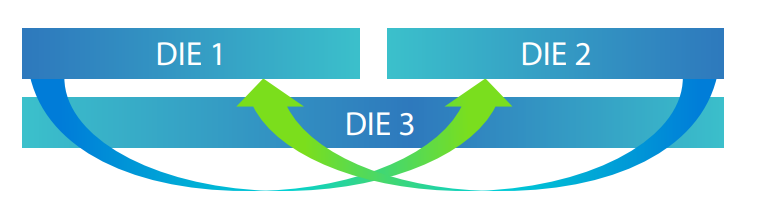

针对这个 3D 设计中 corner 爆炸式增长的挑战,Tempus 开发了一个新的 Rapid Automated Inter-Die(RAID)技术,可以在分析这些 feed through paths 时巧妙地大量缩减 corner 数量,同时保证计算精度。下图是一个非常简化的 3 层 Die 的例子,假设每层都只有 3 个 corner(N=K=M=3),那么全组合需要分析的 corner 数量就是 27 个(N*K*M)。Feed through 的部分通过 represent delay 和 adjustment 替换,K 最大就可以 reduce 到 1,这样在这个 case 里 corner 就减小到了 9 个,corner 的缩减率是 3X。对于中间 Die 超过 10 个 corner 的设计,reduction ratio 将会超过 10X;对于更多层堆叠的 3D 设计,缩减率就更为可观!

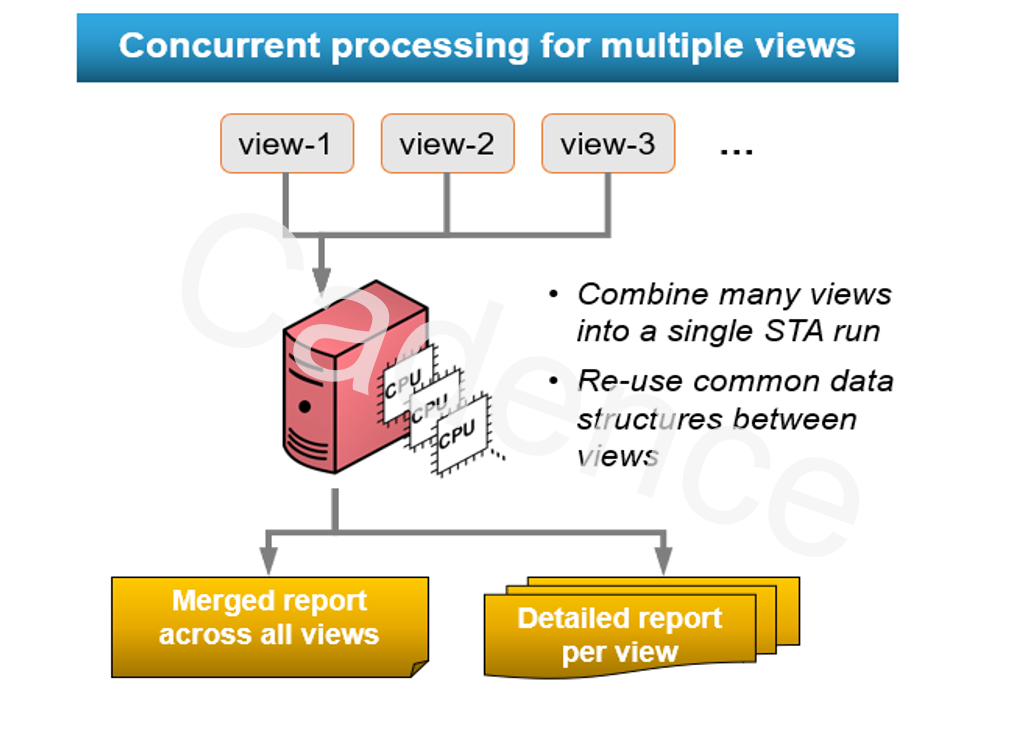

对于没有 feed through 的一般 path 分析,corner 增长的数量不会如此庞大,但是仍然会对机器的需求量随着设计的复杂度增加不断攀升。Cadence 另一现有的强大并行分析引擎 concurrent multi-mode multi-corner(C-MMMC)就为此提供了第二个维度的解决方案。该功能通过高效复用多个 corner 的相同的 DB 数据,储存有效减轻计算量的中间数据和提高 CPU 的并行使用率,从而大幅降低了对机器和硬盘的使用需求。对于相同 delay corner 不同 constraint corner的 STA 分析,运行时间和内存使用的增加量都只有 20% 左右,相对于串行分析 CMMMC 的 runtime reduction 通常可以达到 4-5X。





05

设计案例

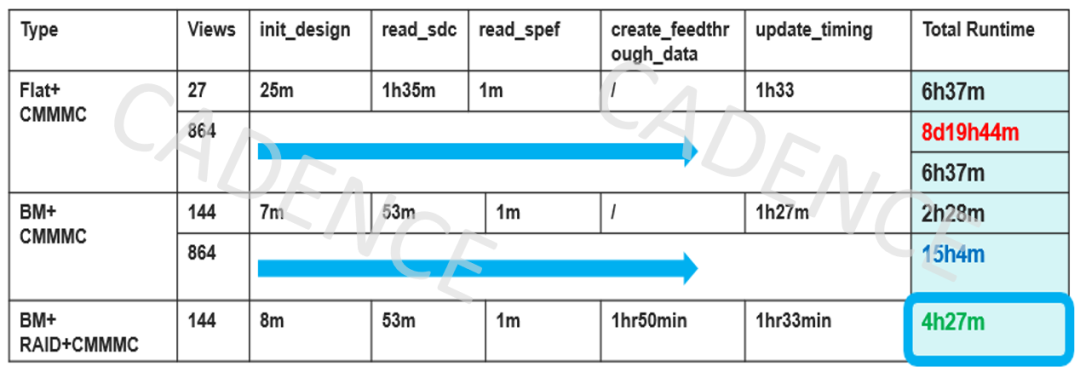

最后让我们看一个 5nm 的实际 3D 设计案例,该设计包含一个 logic die 有 6 个 process corner,和 2 个 SRAM 的 die 分别有 12 个 process corner。如果使用传统的 STA 分析,即使是在 CMMMC 模式下完成所有 864(6*12*12)个 process corner 的组合分析也需要 8-9 天(多线程使用 32 个 CPU,@2.6GHZ 主频)。使用 Boundary Model 技术之后时间可以极大缩短至 15 个小时;继续使用 RAID 技术之后,签核 corner 的个数降低至 144 个,完成相同的时序分析仅仅使用了惊人的 4 小时 27 分钟!加上产生 Boundary Model 所需要的最长时间(6 小时 50 分钟),速度提升仍然接近 40X!





Cadence Integrity 3D-IC 平台是业界首个全面的整体 3D-IC 设计规划,实现和分析平台。该平台以全系统的视角,集成了 Cadence 公司的多个强势分析工具和优化引擎,对芯片的性能、功耗、散热和面积做了全面的评估和优化。其中寄生参数提取工具 Quantus 准确计算 3D 通孔和中阶层之间的电阻电容效应;静态时序分析工具 Tempus 极大地提高了多工艺组合 STA 分析的效率,把之前需要以周记的分析速度减少以小时计算。强大准确的算力为高带宽高数据吞吐量的机器学习、高性能存储设备、云端计算等 3D-IC 应用保驾护航。

来源:Cadence楷登
