Cadence:应对生成式 AI 变革 打造“芯片到系统”AI 驱动 EDA 全平台

1月前浏览108


大模型支撑的生成式 AI“热度”持续升温,不仅有望深度赋能千行百业,也在激发半导体产业链自上而下的深刻变革。



在 11 月 10 日开幕的 2023 ICCAD 上,Cadence 副总裁、中国区总经理汪晓煜在题为“步入芯片和系统设计新范式”的演讲中提到,摩尔定律不仅反映了半导体行业的发展规律,也推动了整个信息技术领域的创新和变革,人工智能、5G 通信、HPC、自动驾驶和工业物联网等新的应用需求、算力和能效要求对于芯片和系统设计提出了更高的要求。在此趋势下,芯片和系统设计的复杂性也不断增加,如何利用生成式 AI 解放生产力将成为制胜关键。Cadence 厚积薄发,全面打造了“芯片到系统”的 AI 驱动 EDA 方案,助力全产业链共创共赢。


数字化革命和转型驱动 EDA“AI”化


汪晓煜在开场中直言,半导体进步的核心推力是持续提升经济附加值,在半导体进入晶体管时代开始催生了一系列产品和应用繁荣,从大型计算机到家电,到个人电脑 PC,再到智能手机,以及兴起的智能终端、智能汽车等等。
在摩尔定律的引领下,多重技术和多种应用共同驱动市场持续增长,半导体行业持续蓬勃发展。汪晓煜引用数据提到,预计到 2030 年,全球半导体规模将超过 1 万亿美元,而人工智能、5G 通信、HPC、自动驾驶和工业物联网等催生的智能电子系统市场也将有望在 2028 年达到 3 万亿美元规模。
在经过第一次工业革命开启蒸汽机时代,第二次工业革命开启电气化时代,第三次工业革命开启自动化时代之后,汪晓煜认为,第四次工业革命开启的是信息化和数字化时代,之前三次工业革命是通过单一技术的变革来实现突破的,即从蒸汽机到电力再到计算机,在第四次工业革命早期互联网技术的普及推动了信息化。在目前阶段是整个社会从信息化转向数字化,我们可以称之为后工业 4.0 时代,AI 成为驱动核心,半导体则承载着 AI 技术和应用的落地,通过AI和半导体技术的不断发展催生智能系统的应用和普及,进而才能推动整个社会的数字化转型。
而要构成一个真正意义上的智能系统,不止是芯片层面软硬件的结合,还必须实现一定的感知能力、学习能力和计算能力以及海量数据的融合。汪晓煜指出,整体而言,智能系统需要软硬件系统与 AI 的高度融合。
相应的,这也引发了芯片设计和智能系统融合的挑战。汪晓煜提到,摩尔定律推动工艺提升,线宽缩小势必带来更复杂和更大规模的设计。尽管考虑经济效益,可以采用 3DIC 和先进封装设计,但对散热、信号完整性、电磁效应、良率和可靠性都产生一系列的挑战,基于传统 EDA 设计流程已然难以应对挑战。

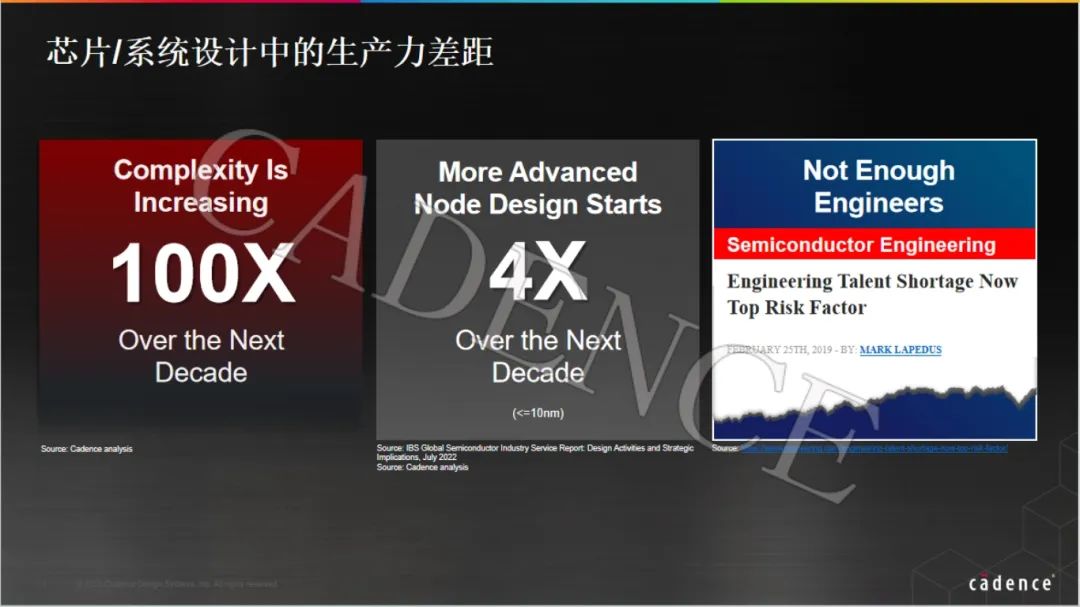

汪晓煜指出,芯片复杂度将在下一个十年增长 100 倍,而采用先进工艺节点设计的芯片数量将增加扩大 4 倍,基于传统的设计流程,势必需要大量的半导体人才才有可能实现设计目标的需求。但是现实的问题是无论中国还是全球,半导体人才的短缺都不是短时间可以解决的问题。为了应对这些挑战,AI 驱动的 EDA 解决方案已成为“首选”。



对此汪晓煜进一步表示,EDA 工具需更快响应新需求,需要更进一步的智能化,实现多运算、多引擎才能加快芯片迭代速度,支撑半导体业向后摩尔时代发展。通过 JedAI 平台,设计流程可从大量数据中通过自主学习,不断优化,进而最终减少设计人员的人工决策时间,大幅提升生产力,从而不断地提升生产力。

汪晓煜进一步介绍,利用 LLM 技术将生成式 AI 扩展到设计流程中,可以有效提升验证和调试效率,加速从 IP 到子系统再到 SoC level 的代码迭代收敛。



打造“芯片到系统”的 AI 驱动 EDA 方案

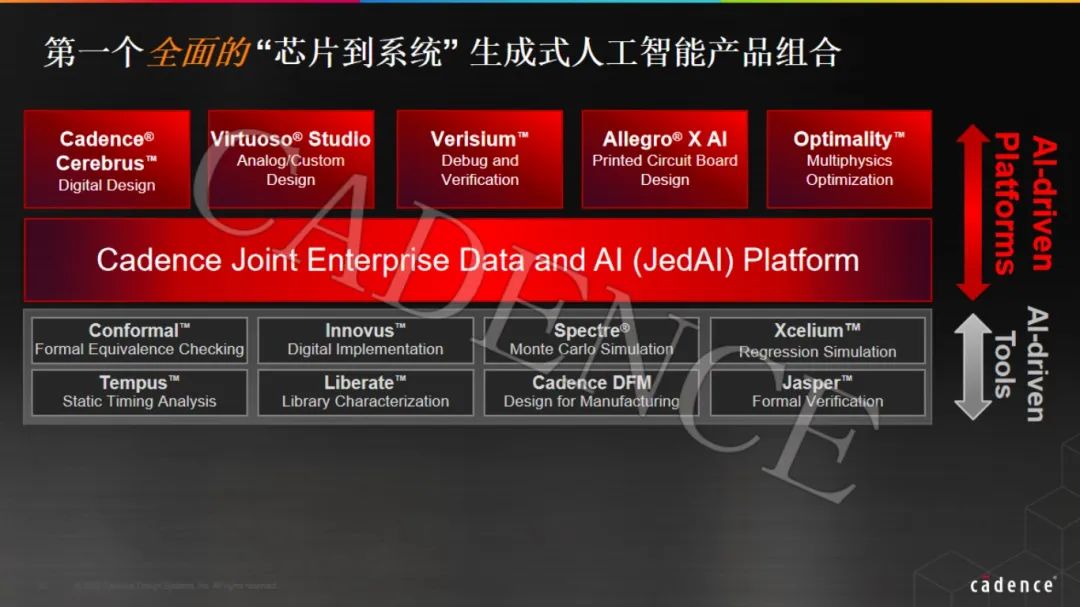

Cadence 作为全球 EDA 行业的领导企业,在业内第一个推出了全面的“芯片到系统”AI 驱动的 EDA 工具平台 Cadence JedAI Platform,包括 Verisium 验证、Cerebrus 物理实现、Optimality 系统优化,Allegro X AI 系统设计及 Virtuoso Studio 模拟开发设计等五大平台和分别对应的 AI 加持的 EDA 工具。通过 JedAI 这个统一的数据平台,可以有效地进行数据的存储、分类、压缩和管理,推动 EDA 工具和设计流程的自我学习优化,从而实现生产力的极大提升以及功耗、性能和面积(PPA)的进一步优化。



Cerebrus 作为 Cadence 首款创新的基于机器学习的数字实现工具,可推动数字芯片设计流程高度自动化、智能化,让客户可以达成严苛的芯片设计目标。汪晓煜提到,Cerebrus 在客户超过 200 款芯片流片过程中的战果辉煌,如在 3nm 多核 CPU IP 的漏电优化中提升 38%、5nm GPU 设计效率提升 8 倍、7nm 智能驾驶 SoC 时序优化提升 60% 等。
随着 SoC 复杂性不断提高,验证往往比其他工程任务更加消耗算力和人力,如何缩短验证周期已成为产品按时上市的关键。汪晓煜指出,通过部署 Verisium 平台,汇集所有波形、覆盖率、报告和日志文件等验证数据于 JedAI 平台中,在此平台上建立机器学习模型和发掘更多特定指标,进而将其应用于全新系列工具上,从而极大地提高验证工作效率。从其表现来看,无论是 10 亿门手机 SoC 设计改进、存储控制器 IP 的快速抖动分析、RISC-V GPU 的 RTL 改进验证,均可分别提升 20、30 和 60 倍,功力强大。
此外,一直以来 PCB 设计中的布局布线是一个耗时的手动过程,且影响上市速度。而 Cadence 推出的 Allegro X AI 技术,可自动执行器件摆放、金属镀覆和关键网络布线,并集成了快速信号完整性和电源完整性分析功能,为当前高速、高密度、多层的复杂 PCB 设计布线提高了生产力、优化了质量。汪晓煜介绍案例时说,使用 Allegro 平台的生成式 AI 功能,单层计算机开发板布局布线效率能提升 57 倍,消费 IoT 板布板时间能减少至 48 倍,自动驾驶 PCB 板的布局布线效率提升最高达 39 倍。
可以看到,Cadence 在 EDA 全流程领域的“AI”化带来了复杂芯片设计和 PCB 设计的大解放。

汪晓煜最后强调,Cadence 将不断通过 AI 赋能和优化 EDA 方案,着力形成真正意义上的多模块、多功能设计中心化,从而全面提升芯片设计生产力,这是芯片设计的未来。

值得一提的是,在 11 月 11 日的 ICCAD 技术论坛上,Cadence 技术总监郑如雷还带来了搭载最新生成式 AI 技术的 Cadence Virtuoso Studio 的演讲。随着云计算、人工智能、自动驾驶、5G 通信、工业物联网的发展,带动了高端芯片需求不断走高,芯片设计的复杂度和成本也在急速提升。据统计,5nm 设计成本约为 4 亿美元,3nm 则为 5 亿美元,2nm 更是高达 6.35 亿美元,为支持 Cadence 智能系统设计战略,满足工艺迁移需求,减少流片成本和加快上市,Cadence 推出了全新的 Virtuoso Studio 工具。




Cadence 技术总监郑如雷在题为《Cadence Virtuoso Studio and Cadence Spectre Platform——重固定制 IC 设计》的演讲中介绍,Virtuoso Studio 支持在既定的工艺技术上重复使用现有的 layout,通过自定义布局和自动化布线,在新的工艺技术上快速重建迁移后的 layout。此外,还可以自动将源原理图的实例、参数、引脚和连线从一种工艺技术映射到另一种工艺技术。使用 Virtuoso ADE 仿真环境和基于 AI 的电路优化技术,可对映射的原理图进行优化和验证,确保更新后的原理图能够满足所有必要的设计规范。




迎接生成式 AI 在 EDA 工具的革新浪潮,Cadence 知行合一,打造的“芯片到系统”的 AI 驱动 EDA 方案也将持续助力半导体全产业链在释放“生产力”的征程中加速前行。





来源:Cadence楷登
