专家访谈 I 人工智能如何助力信号和电源完整性优化

1月前浏览58


本文转载自 iconnect007.com。


在今年的 DesignCon 2023 大会上,iconnect007.com网站采访了 Cadence Design Systems 的产品管理组总监 Brad Griffin,请他谈一谈如何将人工智能和机器学习作为工程设计辅助工具,用来优化信号和电源完整性。




Brad 认为,将人工智能添加到设计流程的优化工具中,有助于工程师评估大量的潜在解决方案,锁定更多经过高度优化的解决方案,效率远高于工程师们的赤手空拳。



Q1

作为系统分析团队的产品营销总监,您目前在做哪些工作?


Brad:其中一些是老生常谈,包括信号完整性、电源完整性、高速设计以及更高水平的集成。但也有令人眼前一亮的新技术,比如现在的热门话题人工智能 (AI) 和机器学习 (ML) 辅助优化,我们将它们融进了整体的信号/电源完整性解决方案。


Q2

用户提问:“为什么将概念验证投入生产如此困难?”很多人不明白整个流程。


Brad:从仿真角度来看,很长一段时间以来,我们为用户提供了参数化的可能,例如,“这是最小值,这是最大值,可能中间还有几个步骤。所有参数可能都要仿真,因为其中有一个变量可能对应 5 个不同的值。”现在,假设有另一个变量,也对应 5 个不同的值。那么5x5,就是 25 个参数,如果再有一个变量,就是 125 个参数。这个数字还可以不断翻倍…


Q3

接下来是625?


Brad:对!如果用户的设计需要使用一个全波 3D 场求解器,最理想的情况下仿真仅需要5 分钟,但实际上则可能高达几个小时,用户不可能进行 625 次仿真并迅速做出决定。


而我们的新技术 Optimality,可以在仿真过程中利用 AI/ML分析这些变量,运行其中的一些变量,搞清楚哪些变量看起来不错,哪些结果不太好;并引导后续的仿真,找到最佳值,帮助用户设定目标解决方案。因此,用户不再需要 625 次仿真,可能只需要运行 20 次,仿真时间也能从几周缩短到半天之内。


众所周知,AI/ML 引擎的速度很快,容量也很大,我们可以在流程的早期使用,从而在后期获得最佳结果。




Optimality Explorer 使用人工智能和机器学习技术 (AI/ML) 来自动指导优化,平均速度比传统手动操作快 10 倍,在一些设计上甚至实现了高达 100 倍的速度提升。


Q4

AI/ML的主要作用是管理预期,而不是指望它一气呵成,直接完成整套流程。


Brad:目前还不能利用 AI/ML 直接完成整套流程,但也许有一天会实现。事实上,Cadence 团队正在让Allegro 环境支持 AI 功能。从网表开始,在确保信号和电源完整性的前提下进行布线。我们并不是想削弱设计人员努力的价值,而是想让他们的工作更高效,确保他们可以做出更明智的决策,从而在更短的时间内完成更多工作。

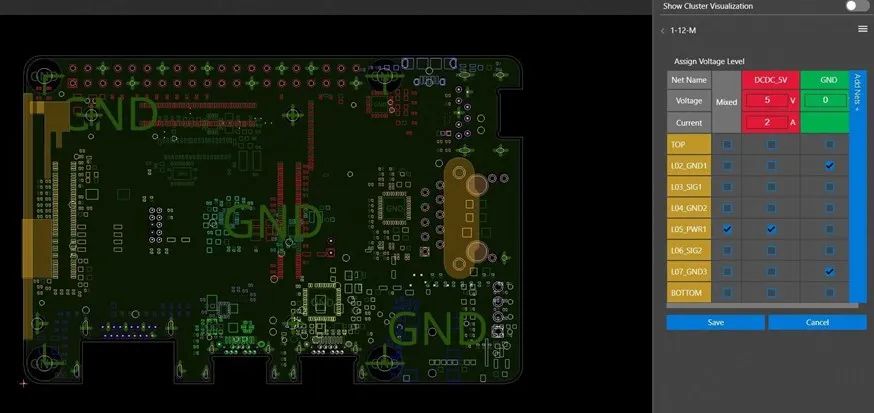

在 Allegro 环境中,只需选择电源和接地所在的层即可开始生成过程。


我们的信号完整性解决方案需要创建良好的互连模型。如果要了解信号如何从一层过渡到另一层,可以通过多种方式来设计过孔或过孔阵列。而我们的一些客户表示,Optimality 为他们开辟了新思路,提供了更多可能性,因此他们可以找到最佳解决方案。借助人工智能技术,工程师可以在更广的取值范围内运行仿真,提升工作效率。从这个角度来看,人工智能令人惊喜。


我们是 Cadence Optimality Intelligent System Explorer 的早期采用者,在具有多个通孔结构和传输线的刚柔结合 PCB板上,该工具性能卓越。Optimality Explorer 的 AI 驱动优化让我们发现了新颖的设计和方法,而这些是我们利用其它工具无法实现的。Optimality Explorer 为原本就性能强大的 Clarity 3D Solver 增加了智能,帮助我们加速达成性能目标。

—— Kyle Chen

微软首席硬件工程师


联发科是 SerDes 设计技术的领导者。在我们最近进行的 112G PAM4 SerDes 项目中,Cadence 的 Optimality Explorer 和 Clarity 3D Solver 帮助我们实现了 75% 的性能提升。Cadence 提供了突破性的 AI 驱动优化,让我们可以快速有效地确定最佳回波损耗和插入损耗,以及 TDR 波形,加速了设计团队的生产力,并成功完成最终产品。

—— Aaron Yang 和 Howard Yin

联发科设计总监


根据信号或电源完整性完整的结果,仿真工具可以生成眼图。在此之前,提取工具将提供高质量的互连模型,这需要有良好的互连设计。这就是 Optimality 的用武之地,确保用户能够优化设计。最终敲定设计方案时,用户可以提取准确的模型,信心十足地完成签核,确信设计在信号完整性上完美通关。





产品设计变得越来越复杂,而 AI 有助于缩短设计周期。我曾经接触过虚拟现实产品,尽管 Meta 在努力降低计算量,但依然要确保虚拟现实头盔的散热性能,不能让用户受到 EMI 辐射。在这种前沿产品的设计过程中,我们的仿真工具发挥着关键作用。


Q5

用户对 AI/ML 有何想法?


Brad:很多人都会觉得:“哇,我以前从来没有想过这些。”他们感到获得了一种可以让他们成为更出色工程师的工具;对此我也深有同感。Cadence 工具速度快,容量高;当Clarity 3D Solver、Celsius Thermal Solver、 Sigrity X 等工具在多个核心上运行时,能够快速解决问题。有了这些得心应手的利器,用户可以进行智能扫描,并确定从未设想的优化解决方案。现在,借助 AI 自身的计算能力,工程师可以专注于更出色的设计开发。

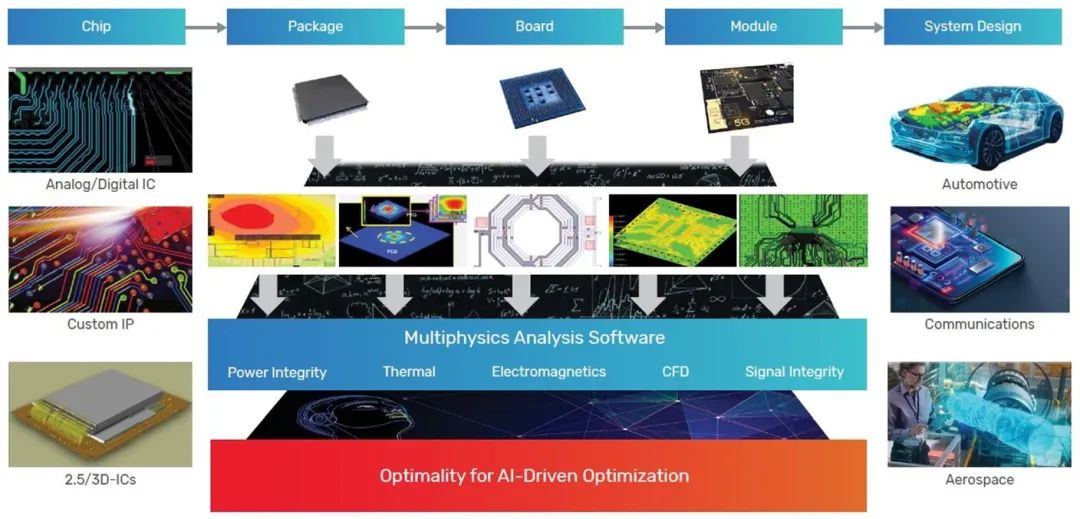

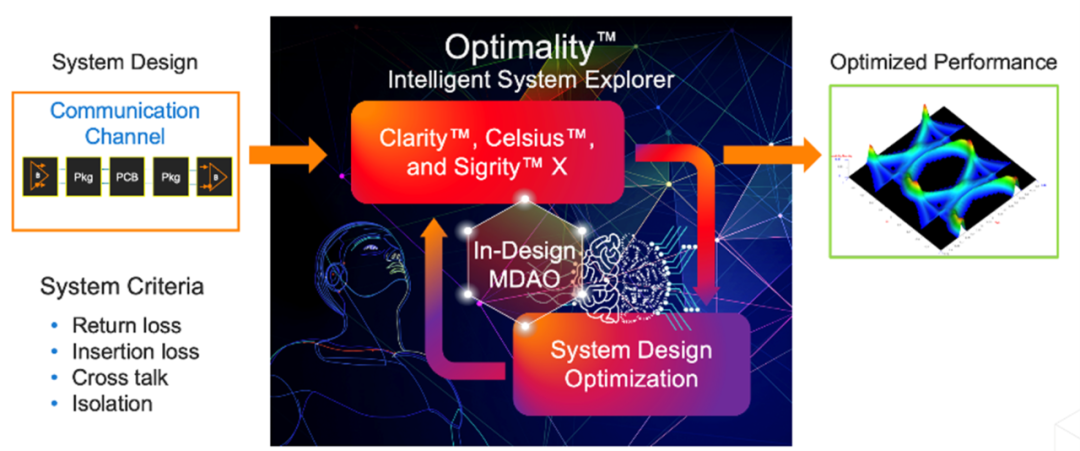

Optimality Explorer 与 Cadence 多物理场分析技术集成


Q6

Optimality 技术是在充分利用 AI 潜能,引导用户做出有助于最佳设计的决策?


Brad:设计流程的关键在于设计决策,而 Optimality  可以帮助用户做出更明智的决定。否则,我们只是在盲目进行的几次仿真中猜测哪一个结果最好。我们完全不会想到,其实可能还有另外 50 种方案,其中第 47 号才是最佳选择,更有助于提升产品性能。但若只凭工程师自己去实现,是并不现实的。


Q7

富士康的前首席技术官 Happy Holden  一直推崇在 EDA 工具中引入 AI 技术,但他认为不能将 AI 直接插入到现有 EDA 工具的代码中,因为许多工具是在 15 到 20 年前编写的。


Brad:他说的没错。但 Cadence Sigrity X 采用全新引擎, Clarity 3D Solver 也是近年全新打造,并不像其他工具那样是上世纪90 年代编写的老古董。Happy 的话道理不假,但 Cadence 重新编写了自己的工具,具备最新的软件工程功能。



总体而言,人工智能将是助力工程设计的强大工具。Cadence Optimality Intelligent System Explorer 使用人工智能和机器学习技术(AI/ML)来自动指导优化,使电子系统的多学科分析和优化(MDAO)得以实现。
