Allegro PCB 设计小诀窍 I 如何把 PCB 板上的线变成铜皮

如何把 PCB 板上的线变成铜皮

我们在进行 PCB 设计时，经常需要从其他软件导入图形，比如用其他软件绘制完成的防静电标识等。

Allegro PCB 软件对于图形的描述是矢量的，而有很多软件对大块图形的描述是线性的，这就导致这类图形导入到 Allegro PCB之后，图形是由一条条的线组成的，这时就需要把线构成的图形转换成 Shape。

另外，当我们 PCB 上的走线需要进行开窗刷锡膏时，也可以通过将走线转换成 SolderMask 层的铜皮来实现。

来源：Cadence楷登

06 如何在Capture原理图中添加装配变量：更换器件或者器件不安装

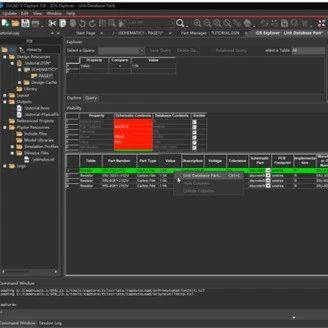

06如何在 Capture 原理图中添加装配变量：更换器件或者器件不安装在电子产品的设计过程中，为了节省成本、提升效率，通常会使用同一设计下的 PCB 裸板焊接不同的器件，实现不同版本的 PCB。但是如果在原理图设计阶段，对不同版本产品的原理图、BOM等文件缺乏有效的管理，很容易造成产品设计的混乱，影响项目周期。OrCAD X Capture CIS 原理图设计工具提供的 Part Manager 功能，可以管理任意数量的板级设计装配变量，而无需维护重复的原理图或手动编辑每一个变体的 BOM，极大提高了变体设计的效率，减少了设计人员的工作量。那么如何利用 Part Manager 功能呢？且看三步拆解：如何在原理图中添加装配变量如何在子分组中更换器件如何将子分组内器件设置为不安装 OrCAD X 23.1 专业版免费试用OrCAD X 23.1 专业版面向专业用户、中小型企业和团队，涵盖原理图设计、Layout 设计与PSpice 仿真。全新 3D 引擎、灵活 LiveDOC、实时器件信息助力高效、正确、协同设计；升级的直观用户体验，易于上手和使用，全面掌控整个 PCB 设计流程！来源：Cadence楷登
