NFX|跟midas学力学03-1D单元

课程内容

任意截面定义和注意事项

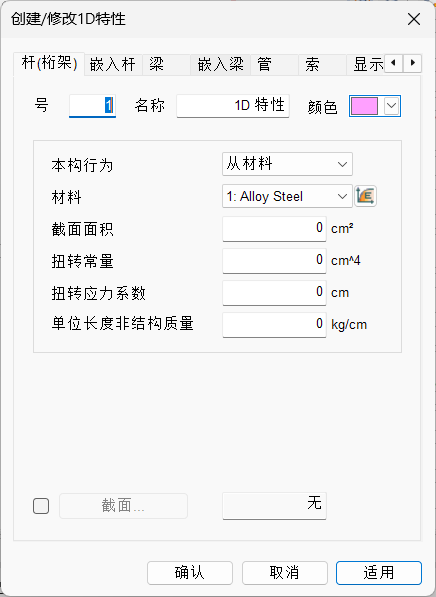

1D单元-梁为例

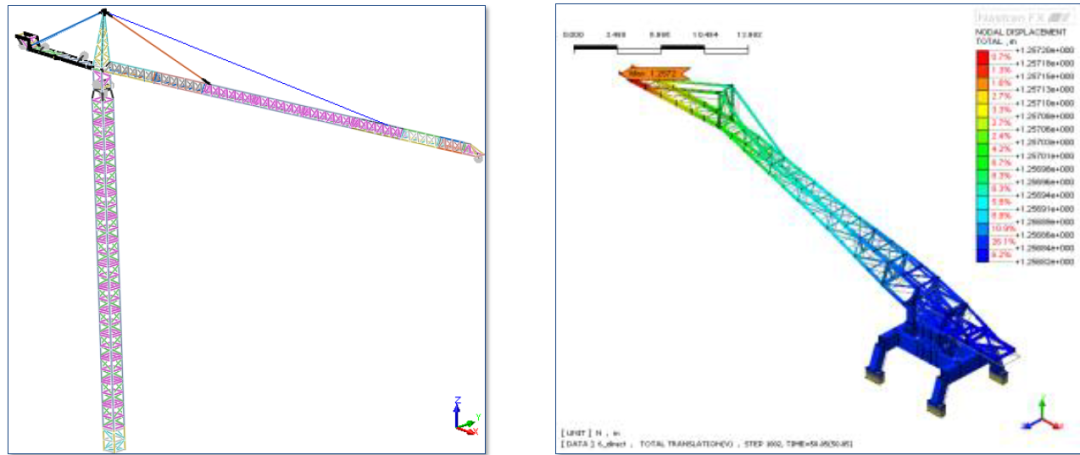

    当结构长度方向的尺寸与其它两个方向的尺寸之比超过10:1，且关注沿长度方向的应力变化时，应用1D单元

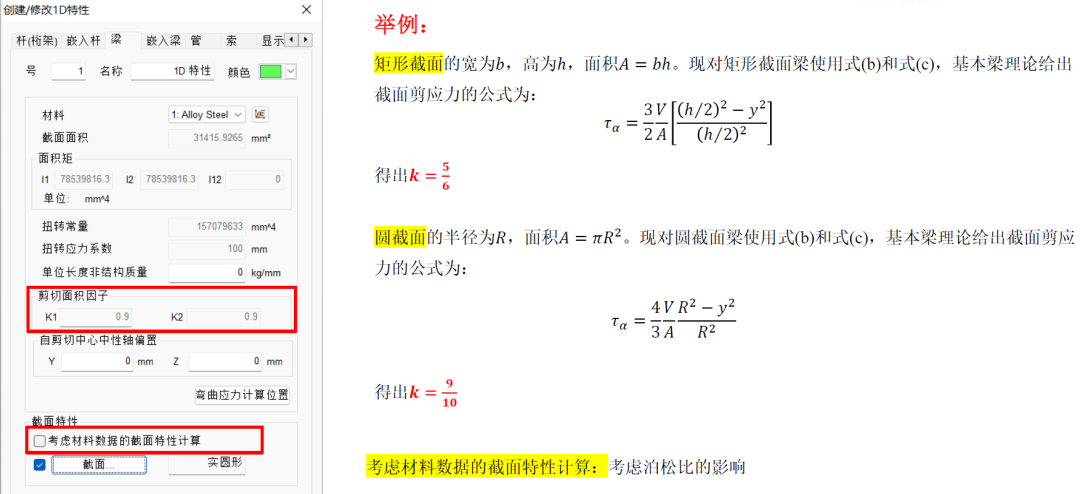

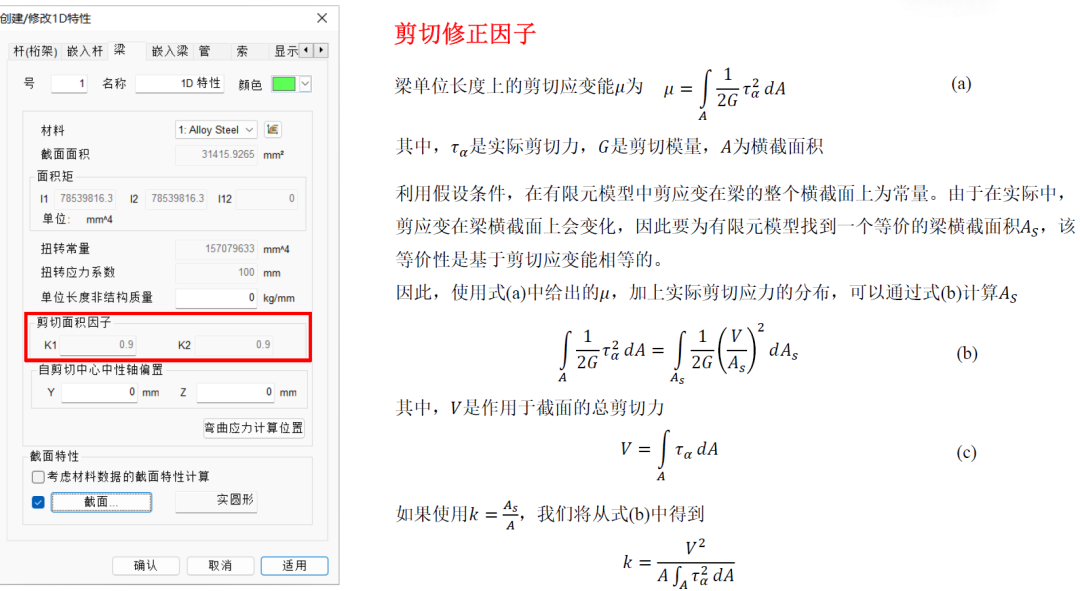

     NFX程序中默认为铁木辛柯梁单元，可计算弯曲、轴向、扭转和横向剪切变形。

梁单元-简化为干系（线）模型，以截面惯性矩等代来考虑受力

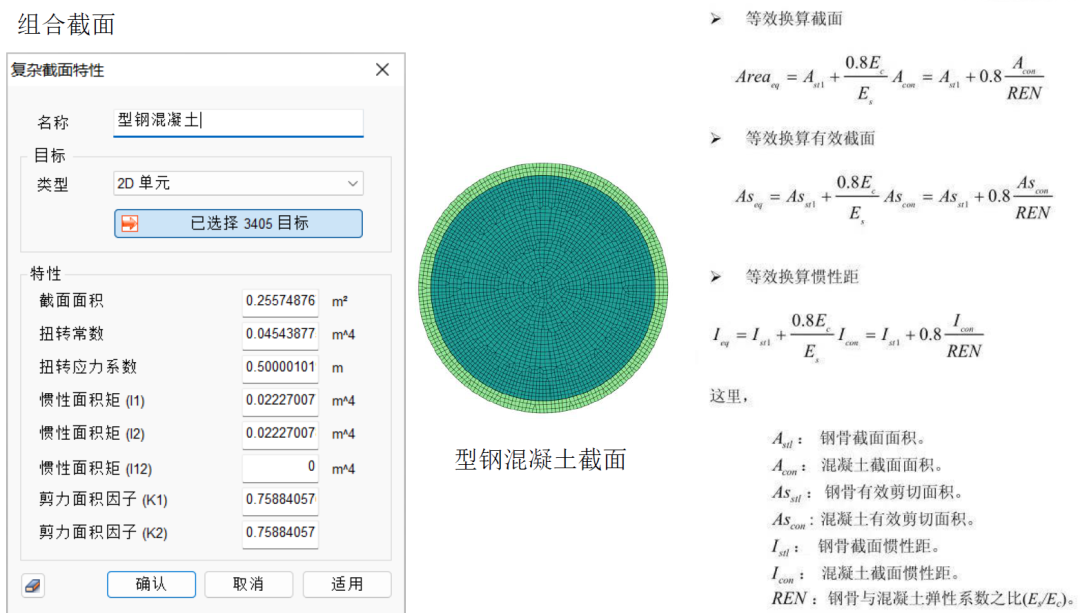

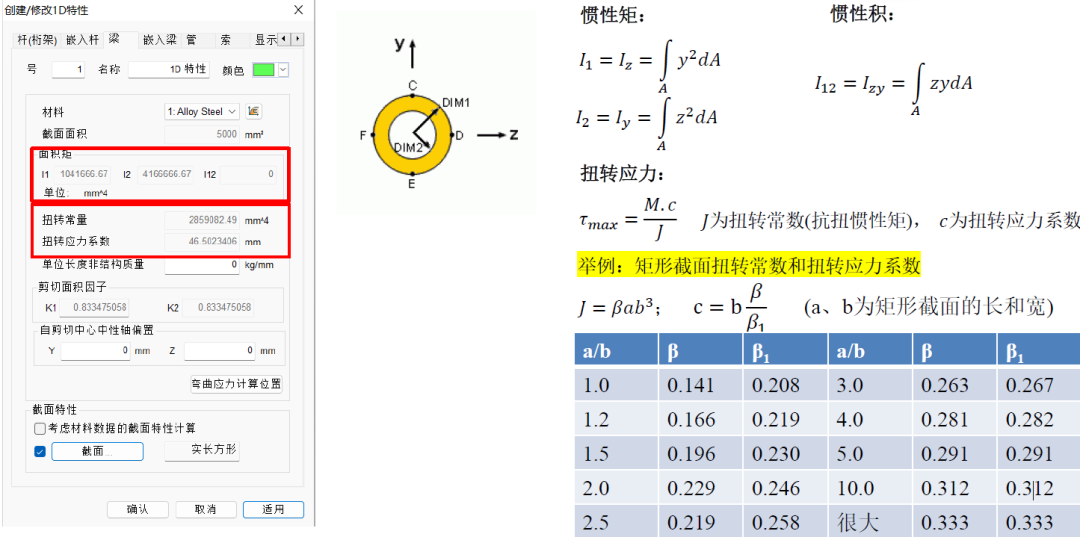

midas NFX支持组合截面及任意截面，可以自动计算出断面的惯性矩等参数

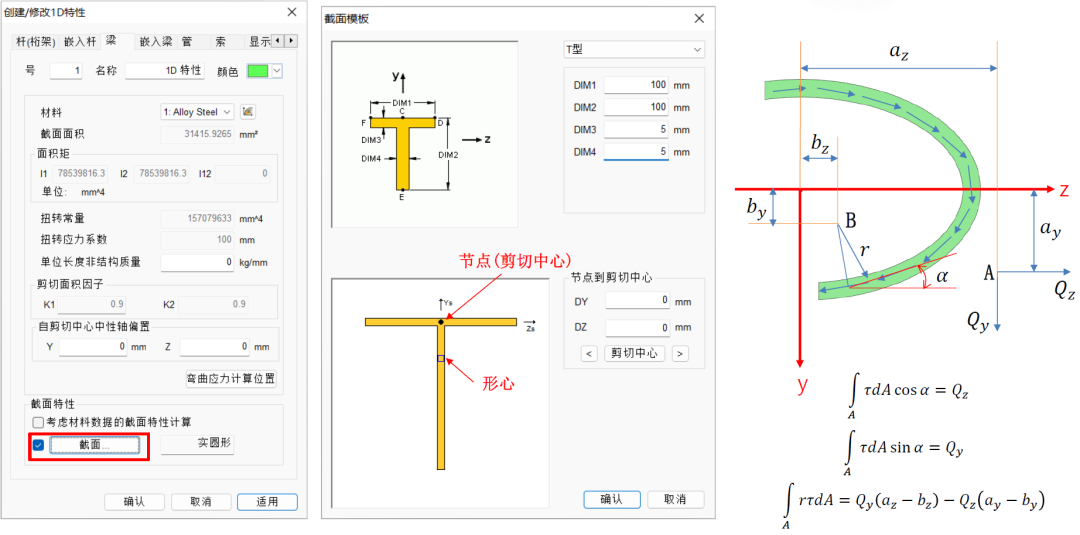

NFX|任意截面定义

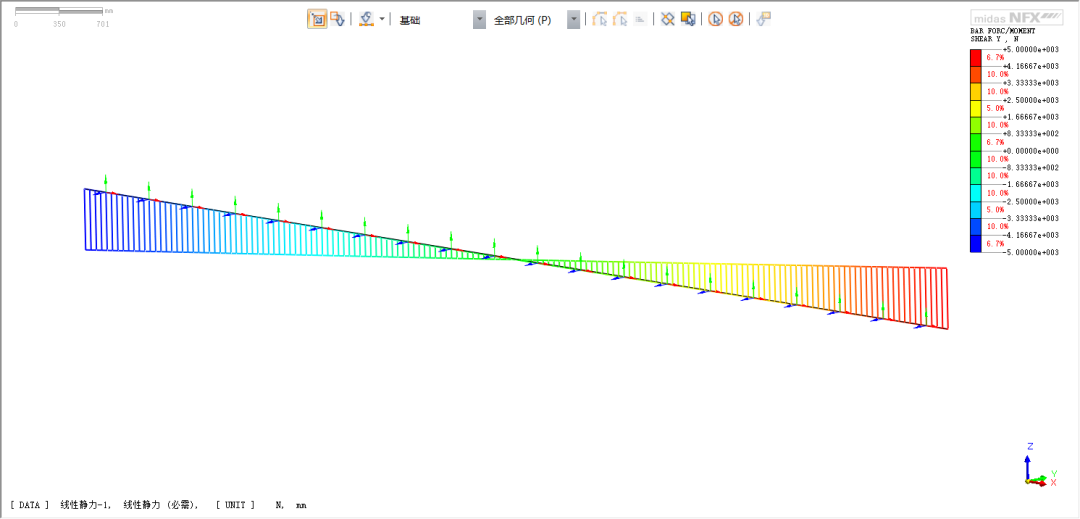

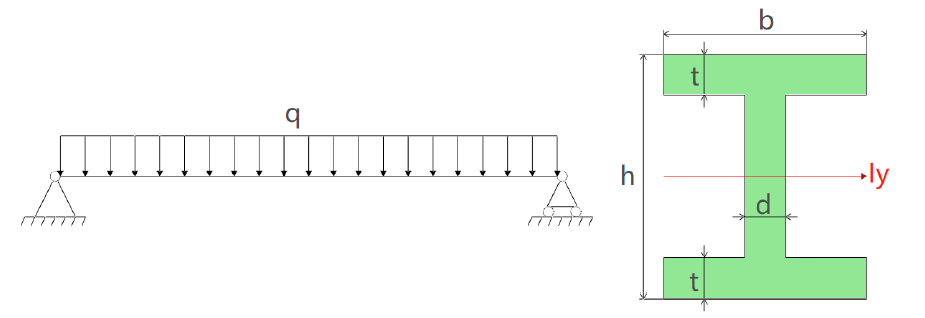

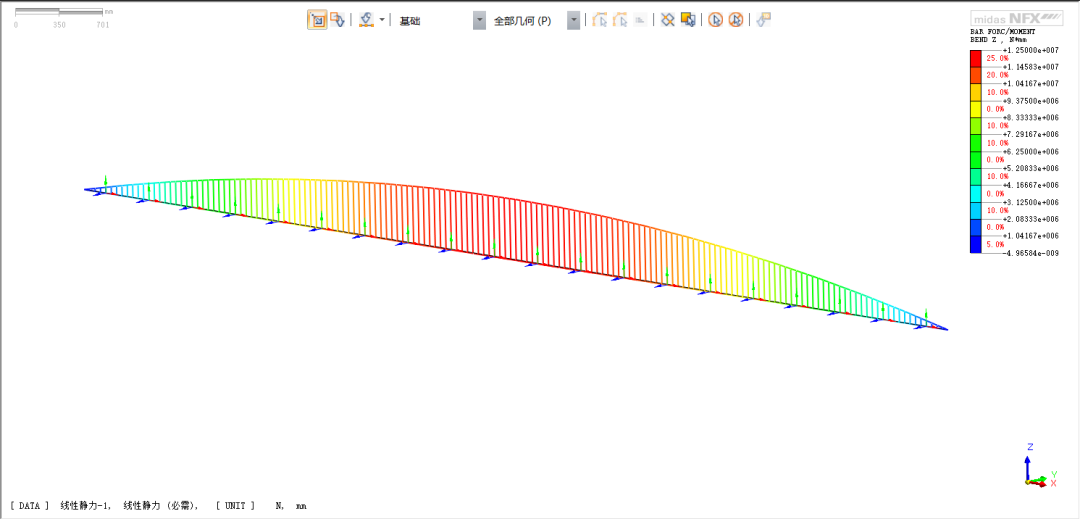

   桥式起重机的大梁和建筑中的一些梁都可以简化为简支梁。假设大梁为32a工字钢，高度h(DIM1)=320mm，腿宽度b(DIM2,DIM3)=130mm，腰厚度d(DIM4)=9.5mm，平均腿厚度t(DIM5,DIM6)=15mm；大梁跨度l=10m，材料是Q235，弹性模量E=206000MPa，泊松比μ=0.3，受到q=1N/mm的均布荷载作用。试计算大梁的最大挠度以及绘制其弯矩图

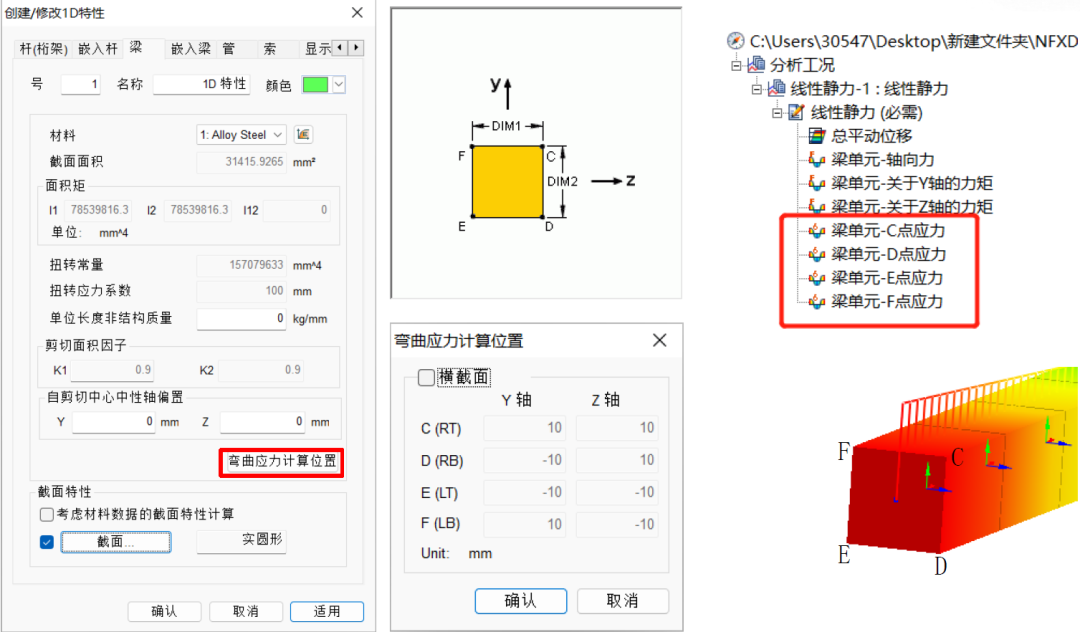

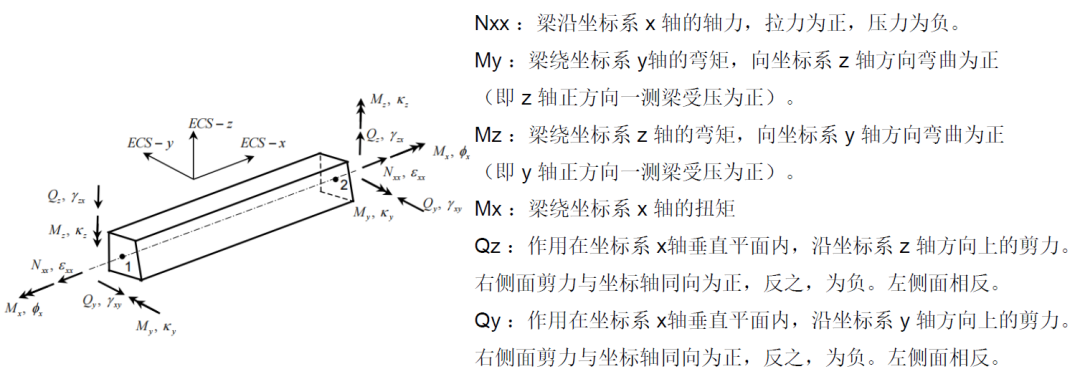

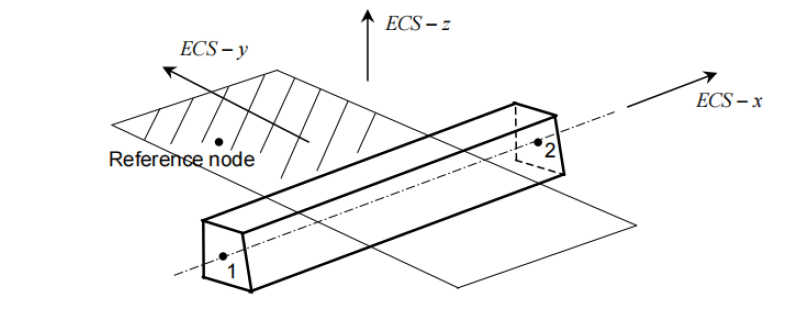

单元以单元坐标轴为主表示，各单元方向内力和方向正负表示如下

*满足右手螺旋定则
