OAS 光学分析软件 | 如何在 OAS 中创建偏振追迹及偏振分析

这篇文章介绍了 0AS 非序列模式中的一些基本操作。主要包括：OAS 进行偏振光线追迹的基本流程；如何设置偏振光源；如何设置偏振元件；基础偏振分析。此外，这篇文章还展示了创建偏振追迹的实例。

简介

在 OAS 中可以实现仿真和设计更加精确和复杂的偏振器、波片、偏振分束器和薄膜光学系统，也能够对偏振效应或偏振像差进行分析。
在 OAS 中偏振光线追迹的一般流程与常规流程无太大区别，同样包括创建光源、创建系统，光线追迹、分析，需要注意的是，需要对光源的偏振态进行设定以及创建偏振元件等。

光源偏振态设置

现在我们要创建一个偏振光源，目前 OAS 中非相干光源、光束光源、辐射光源都支持设置偏振。默认情况下光源是无偏振，用户可以通过偏振选项卡进行设定，支持以琼斯矢量或斯托克斯矢量两种方式进行定义。

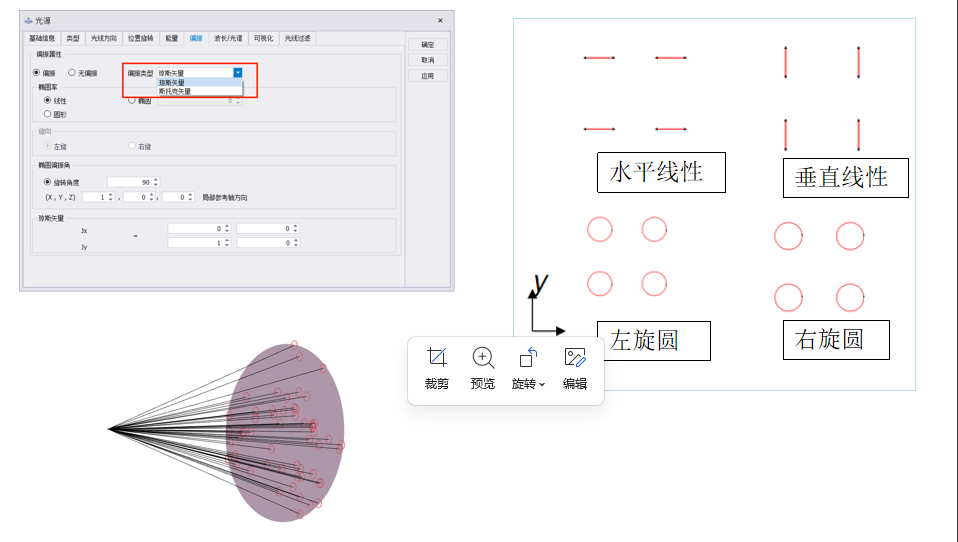

OAS 中偏振设置中可以选择是否设置为偏振光源、选择偏振类型，线偏、圆偏、椭圆偏；椭圆偏振角用来控制偏振旋转角度，以及设定旋转参考方向。选择不同偏振态会以琼斯矢量的形式输出对应参数。如下图所示：

偏振元件设置

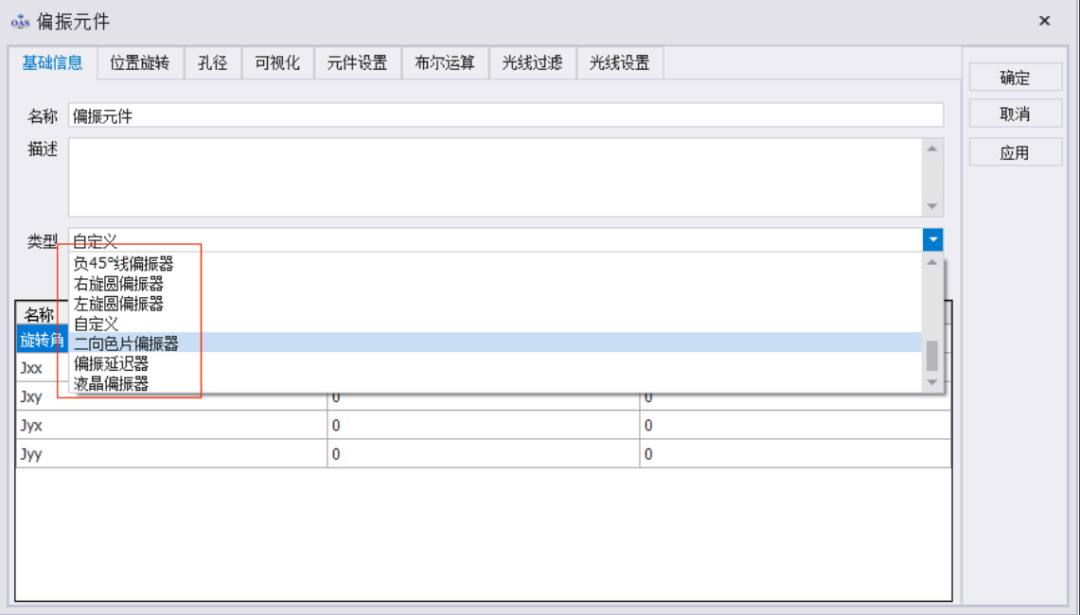

在 OAS 中可以实现仿真和设计更加精确和复杂的偏振器，软件中为用户提供了常见偏振元件，例如：波片、偏振分束器、二向色偏振器、偏振延迟器等，可以使用户快速的完成创建，也支持创建自定义偏振元件。如图展示了 OAS 提供的偏振元件。



与创建光学面方式相同，偏振元件除了基础信息是通过琼斯矩阵设置外，还需要设置位置、孔径等。

光线追迹

OAS 在它的非相干模式中允许偏振分析,有一些情况下,需要有一致的模式来实现所需的结果。OAS 放松了这一限制,通过实施新方法,尽快建立偏振器件,偏振光源,追迹偏振的光源,分析偏振的情况。这些变化所开创的技术是增强偏振模拟的良好基础。

偏振分析

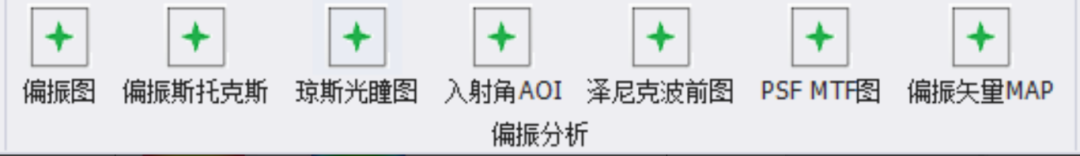

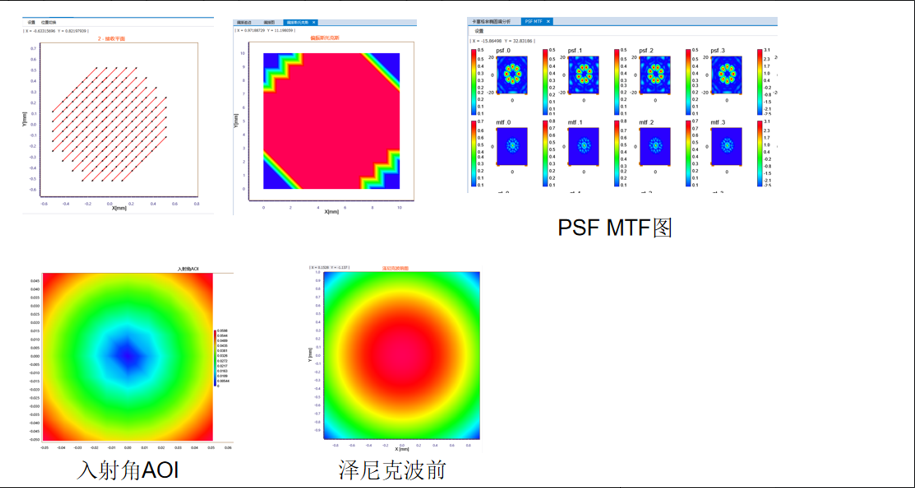

OAS 在执行完光线追迹之后，可以通过偏振分析模块查看光在系统中发生了什么，通过不同形式来表达这一变化。支持偏振图分析、偏振斯托克斯、琼斯光瞳图、PSF MTF 图等进行分析。

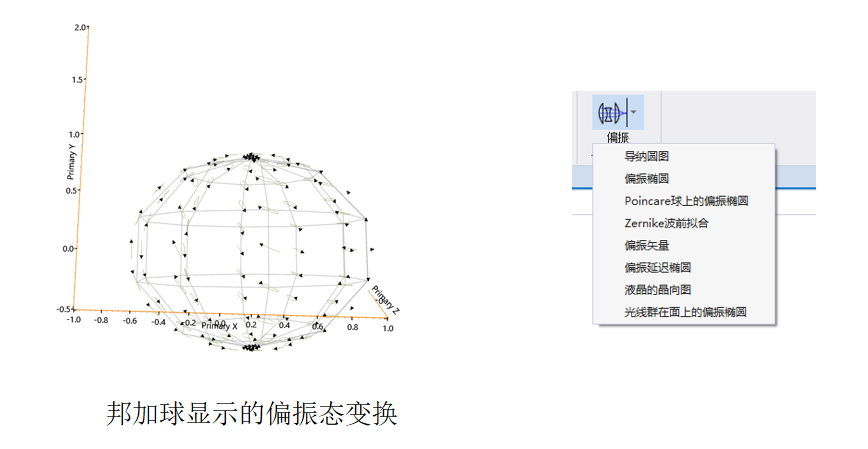

当光经过不同元件后，偏振态产生的变化将在 Poincare 球面上呈现一条轨迹，代表此元件的穆勒矩阵。



总结

这篇文章介绍了如何在 OAS 中进行偏振光线追迹及分析的流程，主要内容有：如何在 OAS 中通过琼斯矢量或者斯托克斯矢量设定光源偏振态; OAS 中如何创建不同类型的偏振元件；如何在追迹完成后通过偏振分析功能进行偏振分析。
