翼型俯仰运动仿真视频WORKBENCH2020R1 ICEM FLUENT（提供源文件#354）

本课适合哪些人学习：

（1）空气动力相关人士；

（2）ICEM相关人士；

（3）FLUENT仿真相关人士；

（4）尤其适合翼型空气动力学研究的人士；

你会得到什么：

1、ICEM和FLUENT仿真的基本操作方式；

2、翼型空气动力学仿真的基本方法；

3、翼型俯仰运动的实现方式及原理。

4、FLUENT后处理成图及监测的处理方式。

课程介绍：

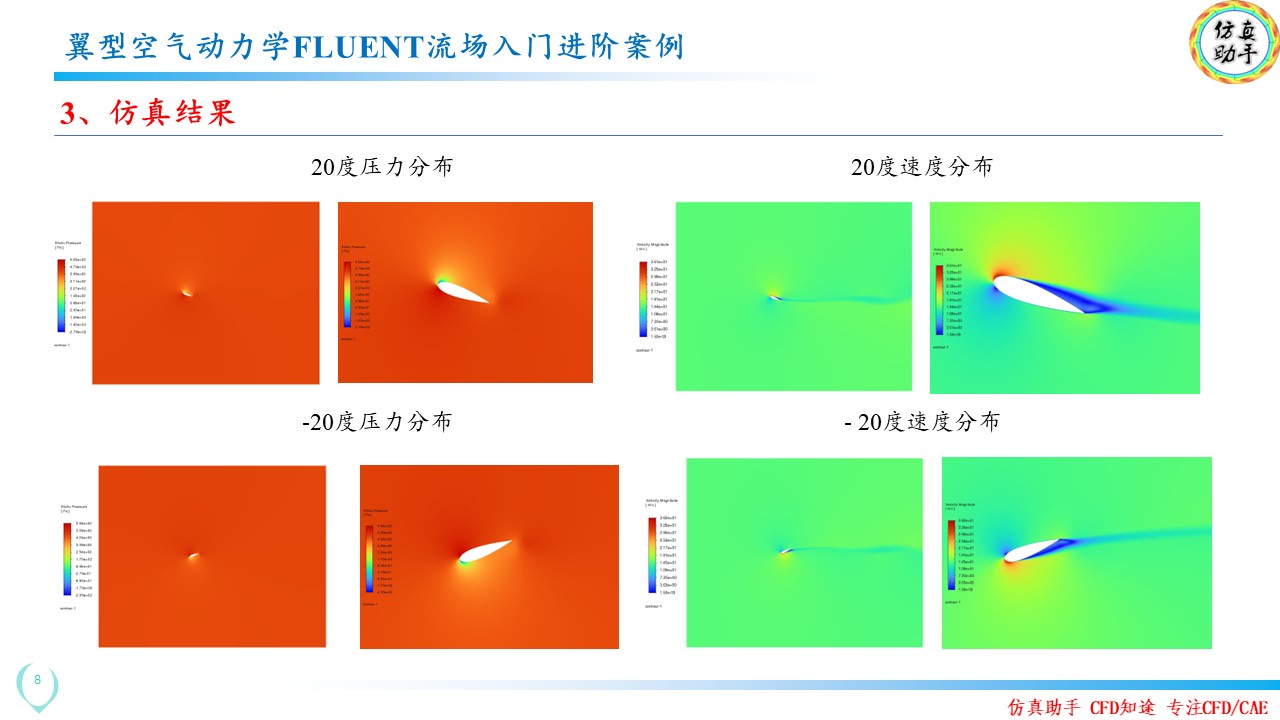

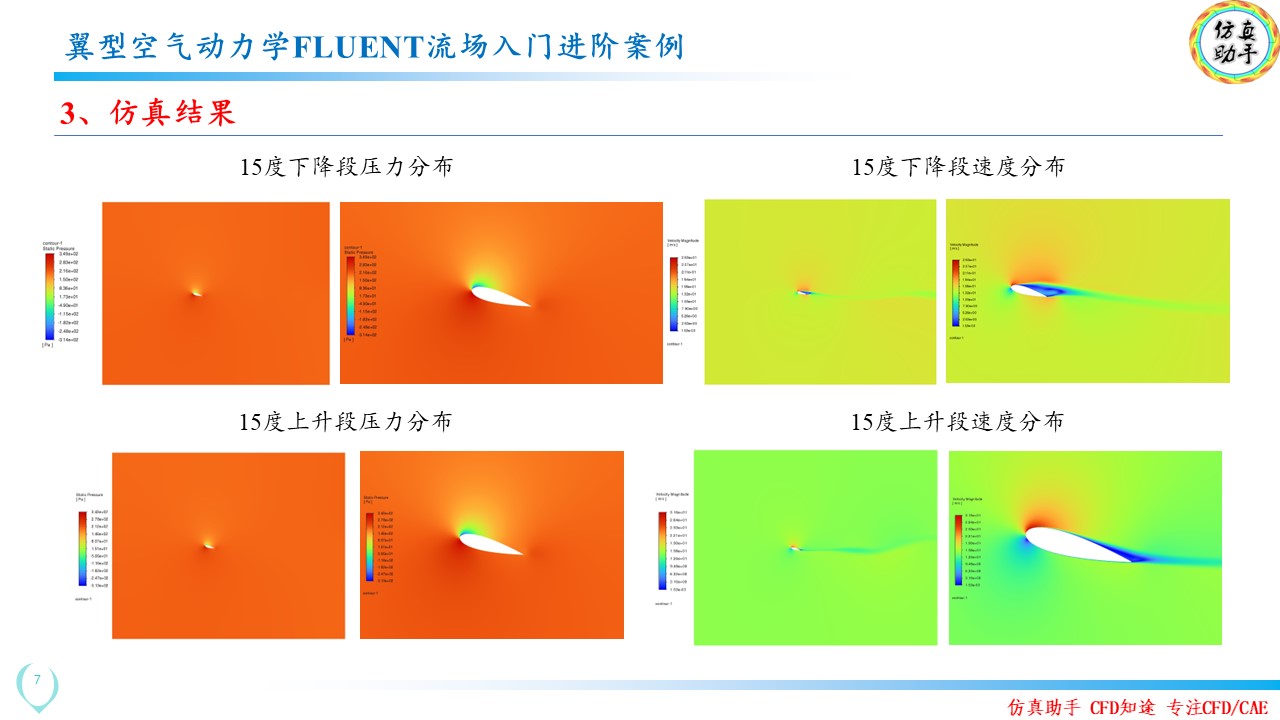

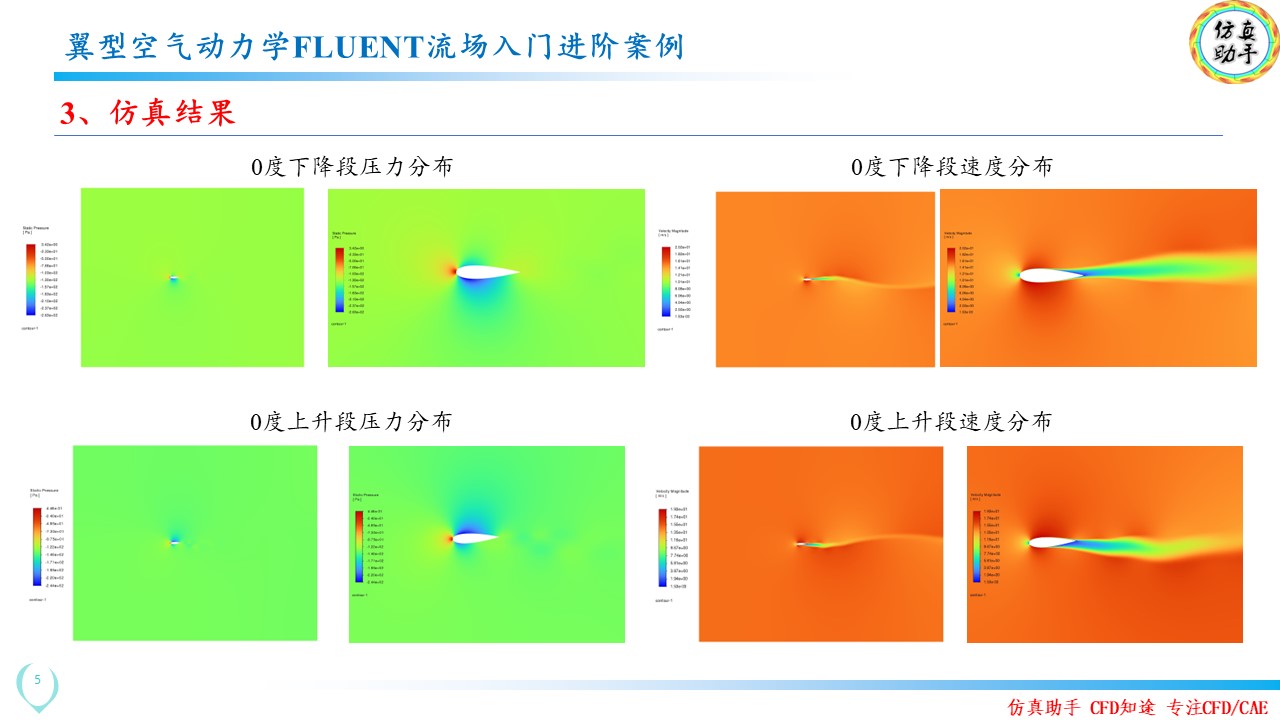

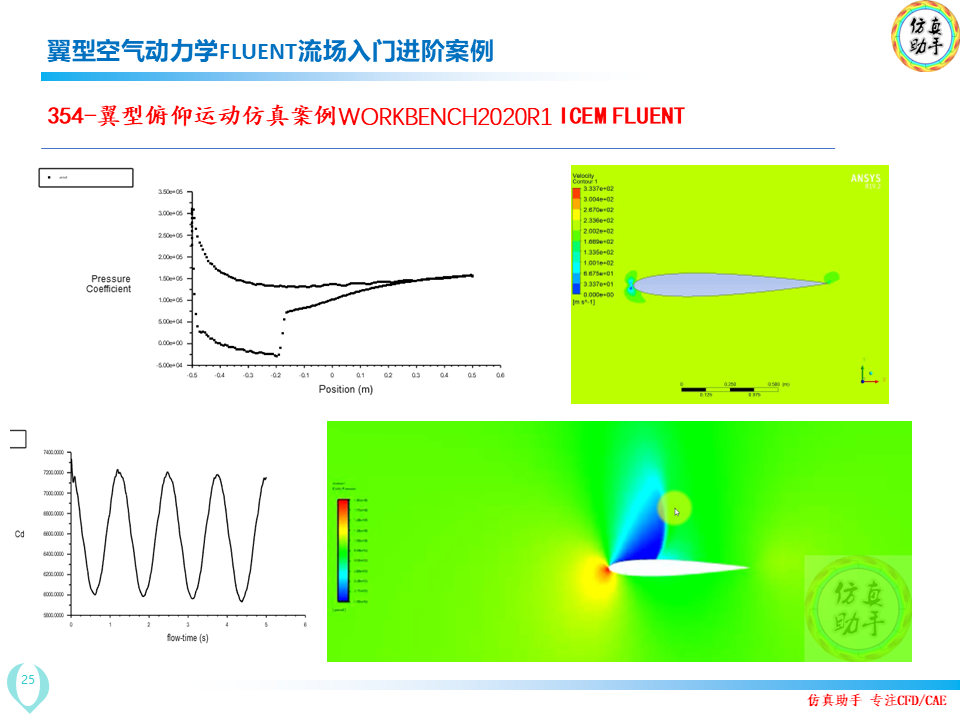

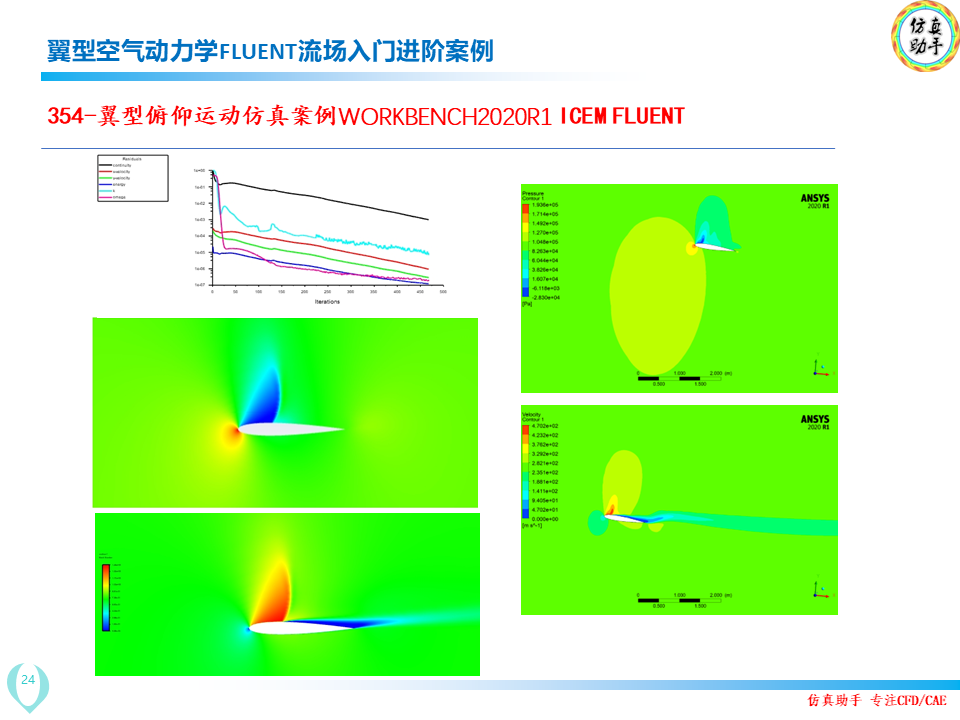

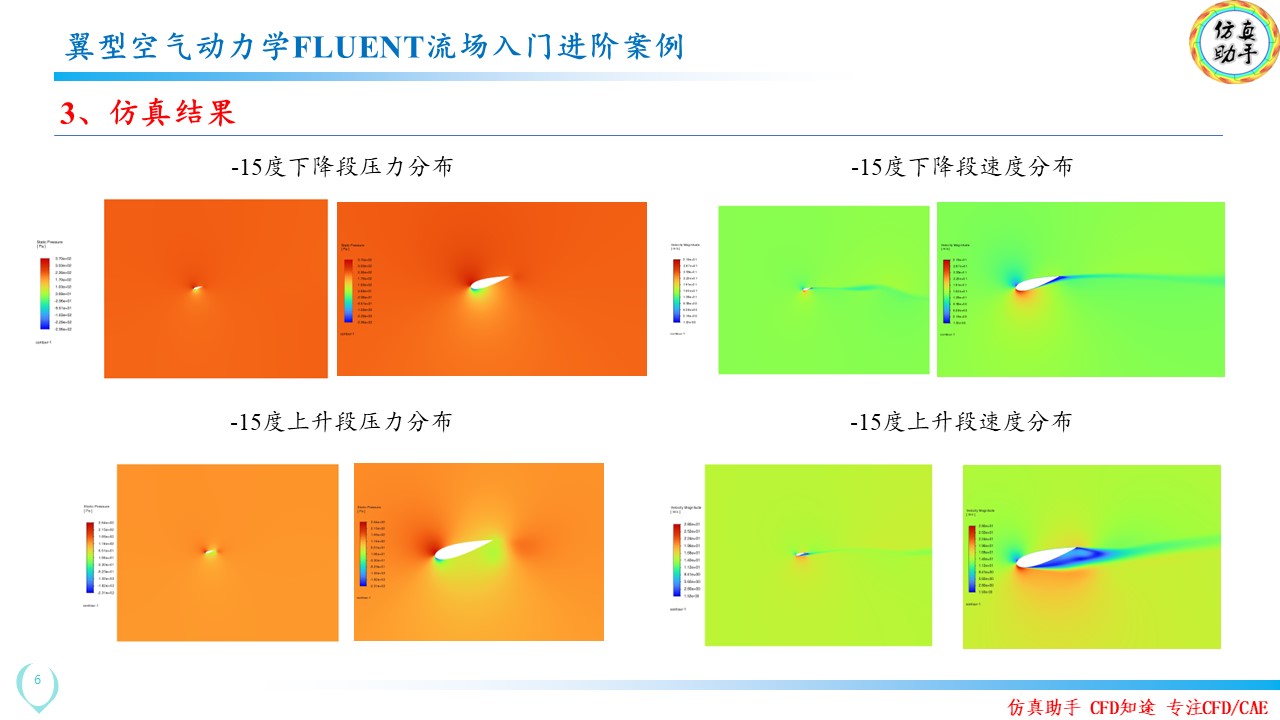

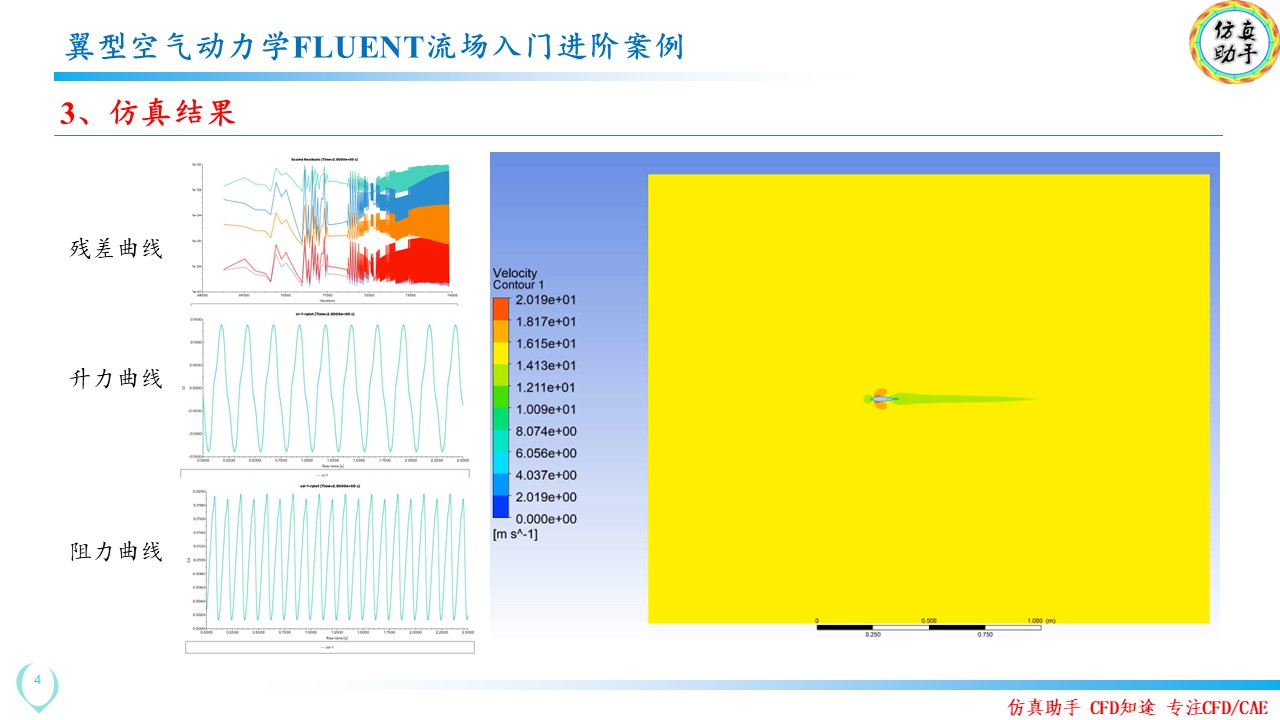

本课程包括翼型数据（生成过程简单，可指导）导入处理流场域、ICEM划分网格、Fluent设置。制作过程中介绍了基本云图的生成，升力、阻力的监测。

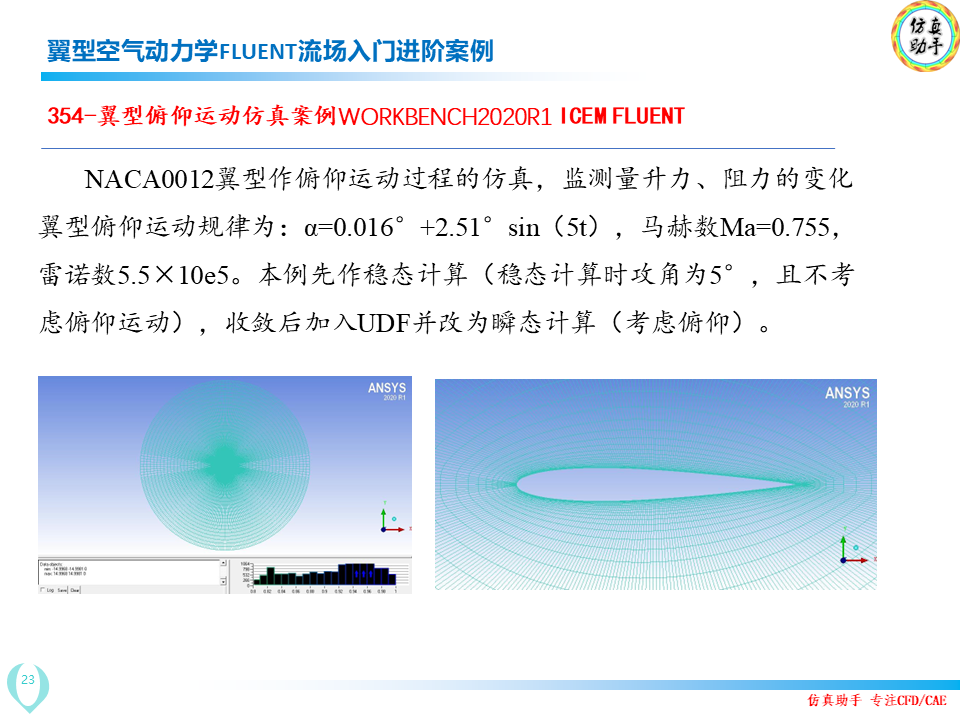

网格使用结构网格方式，NACA0012翼型本身较简单，使用结构网格制作生成的网格质量好，且时间成本也很低（相对非结构来说时间长一点点）。

使用软件为ANSYS2020R1 WORKBENCH：网格为ICEM；仿真为FLUENT。购买视频提供源文件。

本例使用NACA0012翼型二维方式制作，但制作和操作方法对于三维情况和其它许多翼型情况也同样适用。

参数：翼型俯仰运动规律为：α=0.016°+2.51°sin（5t），马赫数Ma=0.755，雷诺数5.5×10e5。

本例先作稳态计算（稳态计算时攻角为5°，且不考虑俯仰运动），收敛后改为瞬态计算。因而课程包含了两种情况下的仿真：给定攻角下翼型仿真（稳态）和翼型俯仰运动过程中的仿真（瞬态）和相关的数据监测。

说明事项：部分小节录制声音偏小，可使用耳机或调大音量（电脑调到50左右，手机接近最大）。翼型数据文件可在附件中下载，其它相关文件若有需要可咨询。

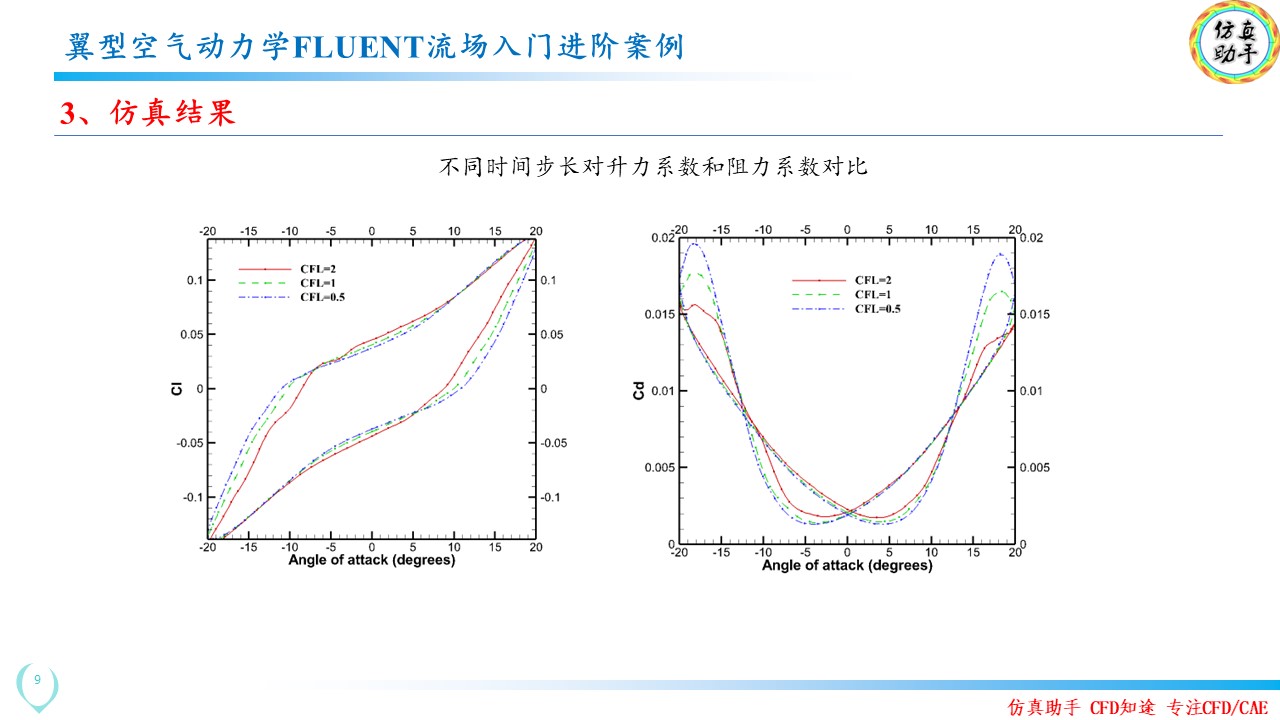

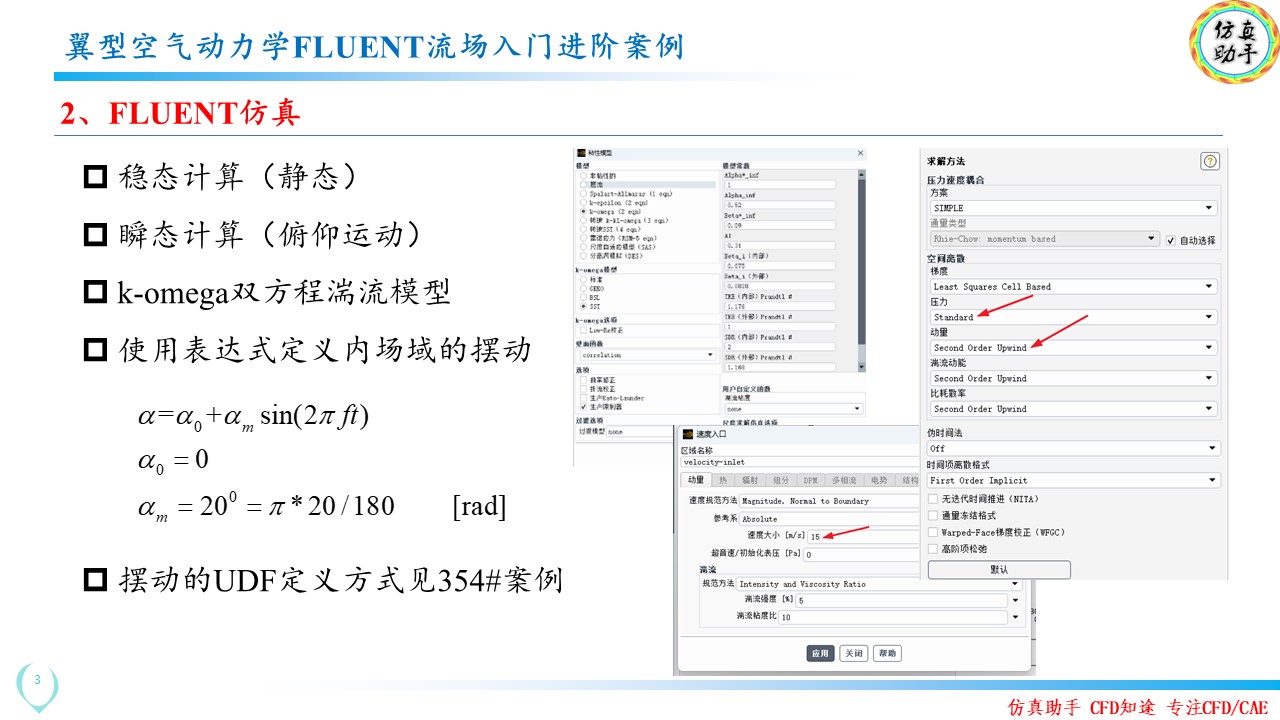

课程相关图片：
