非周期性任意网格RVE_分层失效

本课适合哪些人学习：

复合材料专业学生

力学专业学生

力学仿真工程师

你会得到什么：

(1) 学会如何对多个part的非周期性任意网格模型施加周期性边界条件

(2) 学会从零建立考虑分层失效的三维RVE模型，使用cohesive接触考虑了纤维和基体的分层失效

(3) 学会三维RVE模型的结果分析，包括损伤分析与应力应变曲线

(4) 学会如何对多个part的周期性任意网格模型施加周期性边界条件

(5)获得模型cae文件（abaqus2022）、模型inp文件、独家讲义pdf、非周期性任意网格插件PBC ZM

课程介绍：

课程内容简介：

     基于abaqus/explicit，对考虑分层失效的非周期性任意网格RVE模型进行分析。使用cohesive接触描述纤维和基体的分层失效，通过全新插件PBC ZM对非周期性任意网格模型施加周期性边界条件PBC。

      同时将非周期性任意网格与周期性网格模型的基体拉伸结果对比，发现：应力应变曲线基本重合，模量与强度差异小于5%。

课程亮点

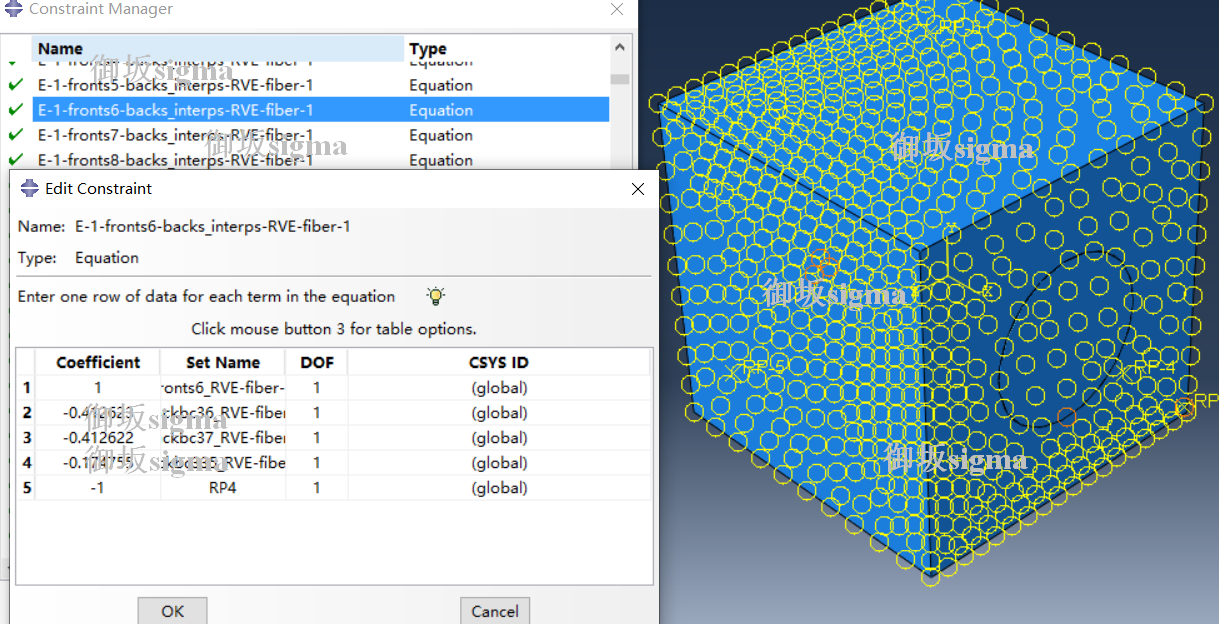

(1)   使用插件PBC ZM对非周期性任意网格RVE模型自动建立周期性边界条件PBC，无需手动建立PBC，效率高

(2)   三维RVE模型使用cohesive接触考虑了纤维和基体的分层失效

(3)   将非周期性任意网格与周期性网格的拉伸结果对比，二者的应力应变曲线基本重合，强度误差小于5%。

(4)   教授从零建立任意网格的三维RVE模型，step by step

(5)   根据几百名同学的答疑，增加防错机制，降低模型报错率

(6)   结果分析：损伤分析与应力应变曲线

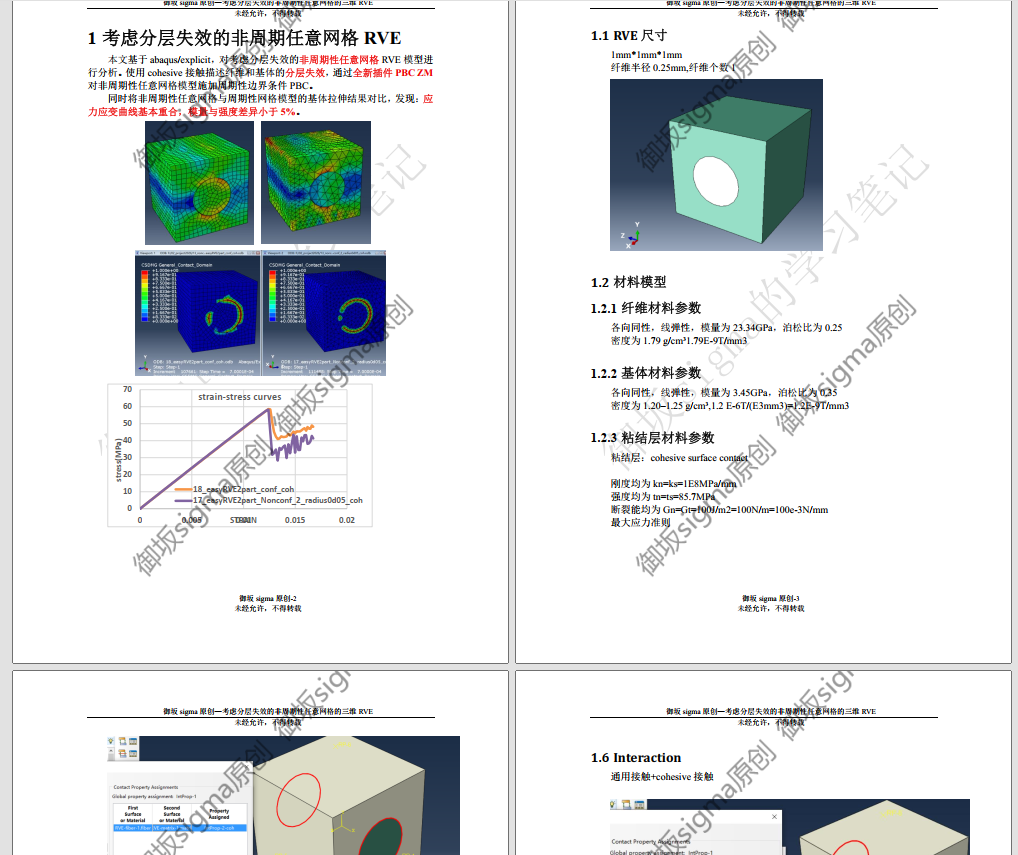

(7)   课程附件全面：模型cae文件（abaqus2022）、模型inp文件、独家讲义pdf、非周期性任意网格插件PBC ZM

与往期RVE课程的区别

此次课程《考虑分层失效的非周期性任意网格RVE》与往期《考虑分层失效的三维RVE》《考虑基体损伤与分层失效的三维RVE》相比，区别如下：

(1)   往期课程均是周期性网格，此次课程可以为非周期性任意网格，极大的减少了网格划分时间。

(2)   此次课程重在应用，讲授如何建立非周期性任意网格的三维RVE模型，没有过多的周期性边界条件原理解释、本构模型解释。如果您对PBC原理解释与本构方面有需求，了解之前的课程《考虑基体损伤与分层失效的三维RVE》

(3)   此次课程开发了针对非周期性任意网格模型的周期性边界条件插件PBC ZM，自动对任意网格建立周期性边界条件

新插件PBC ZM的说明

(1)   插件采用license方式进行验证，根据mac地址实现一机一码，售价为单机许可价格，license有效期为14个月，找博主获得专属license。license有效期自购买后一周开始计算，给大家一周的时间准备，例如2026年8月1日购买课程，license有效期为2026年8月8日至2027年10月8日。发送mac地址前务必确认好mac地址的准确性，因个人原因导致mac地址不匹配，需重新购买license。

(2)   插件已在abaqus2022/2023/2024/2025测试成功。

(3)   插件可以实现多个part的非周期性任意网格的周期性边界条件，使用cohesive接触描述分层损伤。

(4)   PBC ZM暂时无法对零厚度cohesive单元施加PBC，但是可以使用cohesive接触。

(5)   插件已申请软件著作。

课程相关图片：
