离心风机Fluent仿真案例实操：从稳态快速评估到非稳态精准捕捉全流程讲解

本课适合哪些人学习：

1、旋转机械方向研究生 / 博士生

2、风机 / 暖通行业工程师

3、CFD 进阶学习者

4、从稳态走向非稳态的 "卡壳者"

你会得到什么：

1、独立完成离心风机稳态全流程仿真—— 从几何理解、边界条件设置、MRF 旋转参考系配置到残差监控与结果分析，形成完整闭环

2、掌握风机核心结构参数与性能的对应关系—— 叶轮、叶片、蜗壳、蜗舌等关键结构如何影响风量 - 风压 - 效率曲线

3、攻克非稳态仿真两大场景—— 背景流场下的非稳态计算 非背景流场下的非稳态计算，覆盖滑移网格从 copy 到初始化的完整操作

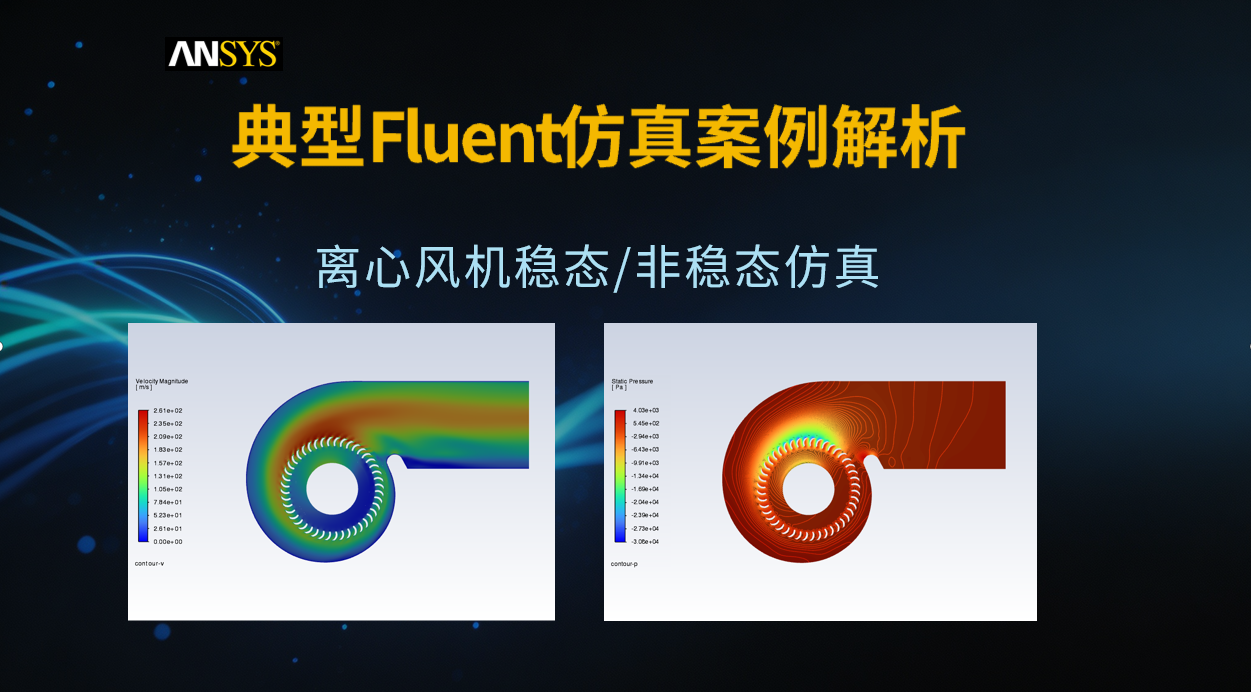

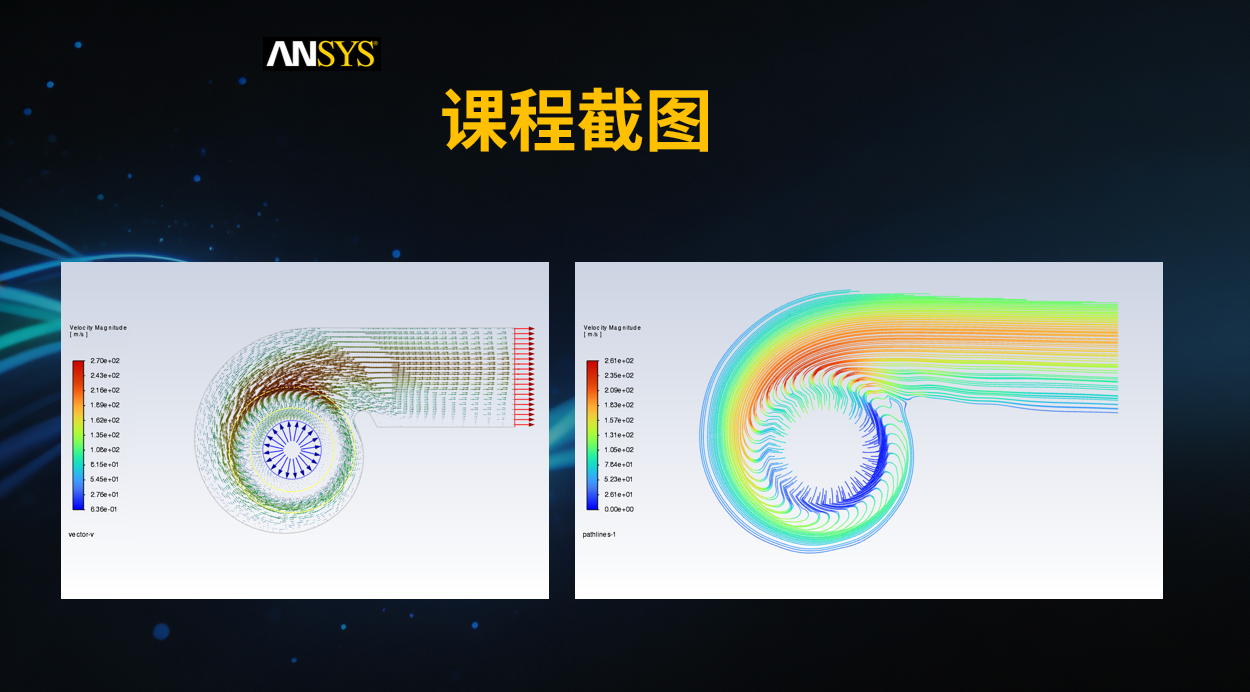

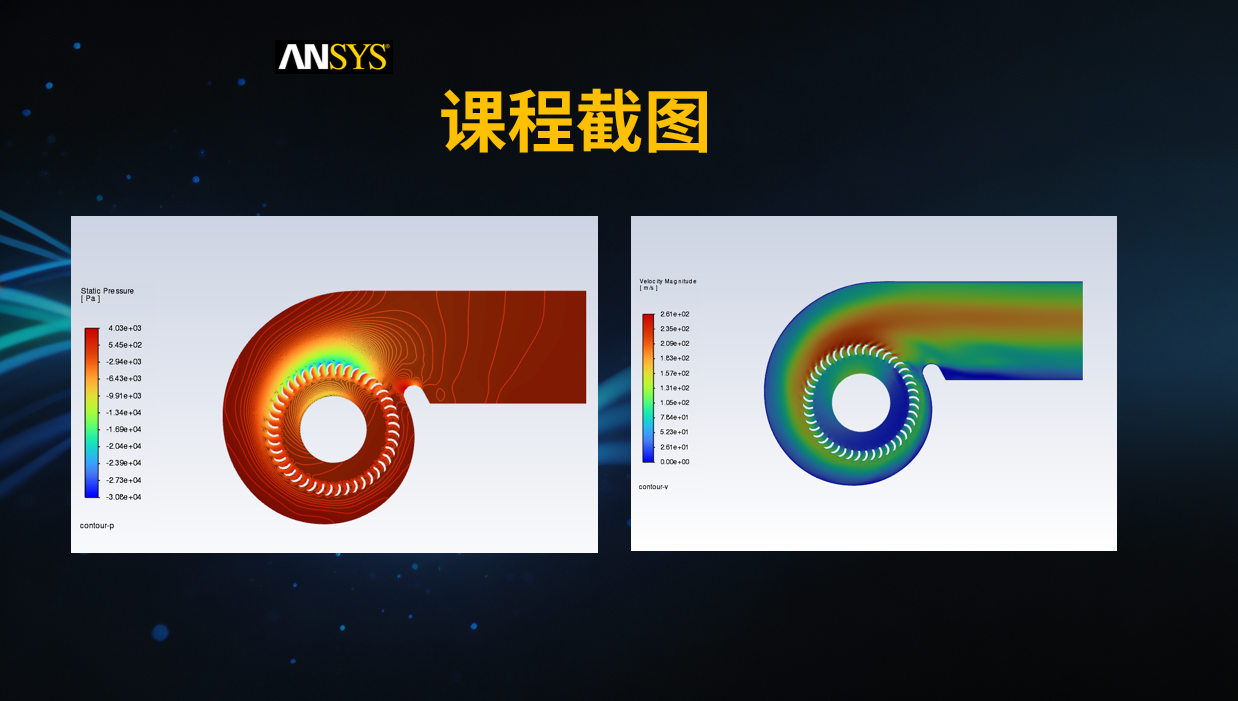

4、输出专业级后处理成果—— 压力云图、速度矢量图、流线动画、监控曲线，满足论文配图与工程报告要求

5、获得可复现的工程资产—— 课程配套源文件与参考资料，拿到手即可对照练习、改参数复用

6、提供VIP用户群，为学员答疑解惑，需联系官方客服审核邀请加入。

课程介绍：

 离心风机是国民经济中应用最广泛的通用机械之一 —— 从暖通空调的送风回风、工业厂房的通风除尘、电站锅炉的引风送风，到汽车涡轮增压、航空发动机附件、数据中心散热，凡是需要气体输送的地方几乎都有它的身影。随着行业对能效要求的不断提升（风机能效新国标 GB 19761 已全面实施），仅凭经验设计   实物试验的开发模式已难以满足周期与成本要求，CFD 仿真已成为风机研发的标配手段。

稳态仿真的核心价值在于快速评估风机性能曲线：通过 MRF（多重参考系）方法，可以在较低计算成本下获得不同工况下的风量、风压、轴功率与效率，快速筛选设计方案、判断是否满足设计点要求。非稳态仿真的核心价值在于捕捉动态特性：旋转失速的起始与传播、喘振前兆、叶轮 - 蜗舌干涉导致的压力脉动、气动噪声源定位 —— 这些稳态计算永远看不到的信息，必须通过滑移网格（Sliding Mesh）的非稳态求解才能获得，是论文创新点与工程优化的关键数据来源。

《离心风机Fluent稳态及非稳态仿真案例实操》课程正是围绕 "从稳态快速评估到非稳态精准捕捉" 这一完整工作流展开，帮助学习者建立可复用的风机仿真方法论。

一、为什么要开设这门课程

很多工程师和研究生在做离心风机仿真时都踩过同样的坑：

1、稳态 MRF 算出来的效率跟实验差了十几个百分点，却不知道是边界条件设错了、参考系没选对，还是监控点位置不合理；

2、想做非稳态看压力脉动，结果滑移网格一动就发散，残差死活降不下去，时间步长改了七八遍还是不稳；

3、看了一堆零散教程，每个都只告诉你 "点这里选 MRF"，却从来不解释为什么旋转域要用 MRF、MRF 和滑移网格到底差在哪、什么场景该用哪个。

4、更头疼的是风机结构参数一堆 —— 叶轮直径、叶片数、出口安装角、蜗舌间隙 —— 改一个参数就要重新画网格算一遍，却搞不清哪个参数对性能影响最大、调参方向在哪。

5、非稳态计算更是重灾区：时间步长怎么选才既准确又经济？初始化从稳态结果插值还是冷启动？存在背景流场时旋转域交界面怎么设置？监控点该放在哪里才能捕捉到真实的压力脉动而不是数值噪声？

这些问题在碎片化的教程里永远找不到系统答案，导致很多人长期卡在 "能跑起来但结果不敢用" 的阶段 —— 论文里放个云图就交差，工程上根本不敢拿仿真数据指导设计选型，仿真沦为 "事后验证" 的摆设而非 "事前预测" 的工具。因此我录制了这套课程，帮助工程师快速掌握离心风机Fluent仿真专业能力，并为学员答疑解惑。

二、本课程有哪些亮点

1、原理与实例双驱动，拒绝 "只点按钮不讲为什么"。市面上多数风机教程只教操作步骤，本课程从离心风机结构原理切入，讲清 MRF 方法的物理本质、旋转参考系的数学含义，让你知其然更知其所以然。

2、稳态→非稳态完整链路，一次打通。从稳态 MRF 快速评估性能，到 copy 网格运动进行非稳态计算，再到非稳态初始化与求解，完整覆盖风机仿真从 "快" 到 "准" 的进阶路径。

3、高性价比，60 分钟干货密集。7 讲正课   1 讲加餐，总时长 60 分 36 秒，无废话、无注水，每一分钟都在解决实际问题。

4、含源文件，学完就能复现。课程配套计算源文件与参考资料，对照操作不走弯路，改个几何就能迁移到自己的课题或项目。

5、使用Ansys 2025R1 最新版本，界面零偏差。基于最新版 Ansys 操作演示，避免 "我的界面跟老师不一样" 的尴尬。

6、多物理场专家亲授，视角不止于 CFD讲师。 "多物理场老邪" 为热流固磁分析专家，课程中融入多物理场协同思维，为后续流固耦合、气动噪声等方向埋下伏笔。

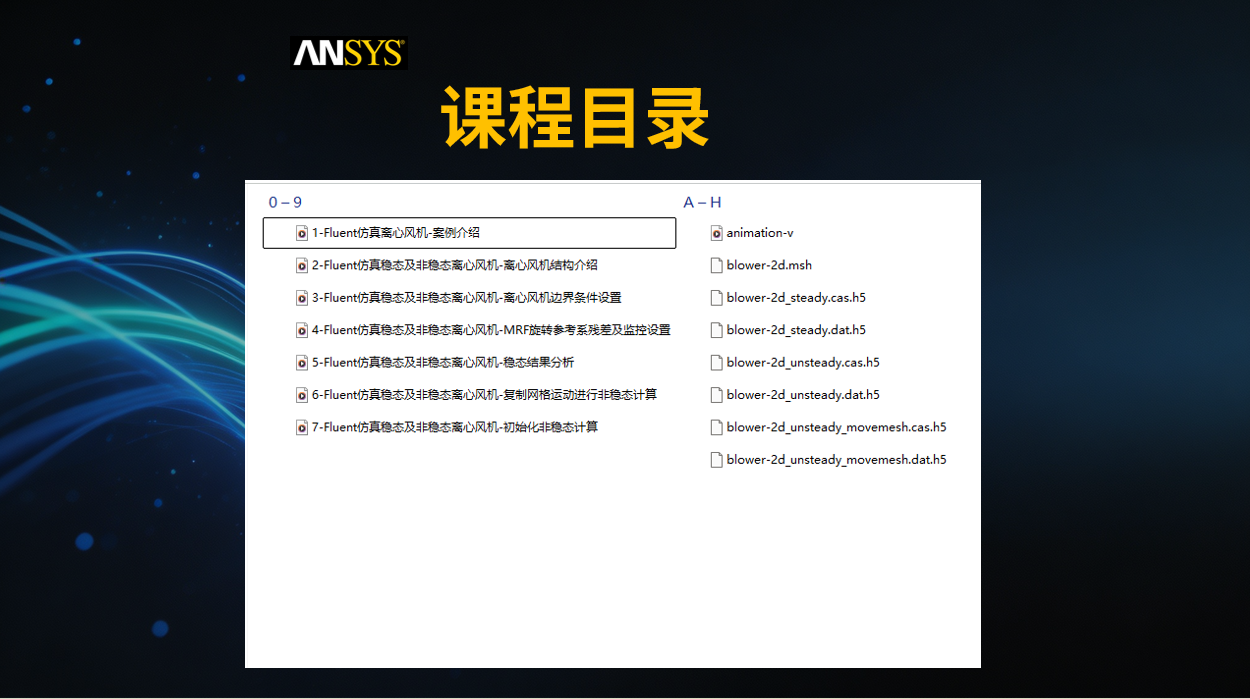

三、课程主要内容及大纲

如果你也在风机仿真的 "能跑不敢用" 阶段卡着，这门课值得你花一个晚上的时间。以下是我的课程安排：

第 1 讲：动画演示（课程成果效果）

第 2 讲：案例介绍（课程目标、算例背景与学习路径总览）

第 3 讲：离心风机结构介绍

• 叶轮、叶片、蜗壳、集流器、蜗舌等核心结构拆解；

• 风机关键性能参数（流量、全压、静压、效率、轴功率）的物理意义与计算方法

第 4 讲：离心风机边界条件设置

• 计算域划分（旋转域   静止域）；

• 进口 / 出口边界条件类型选择与参数设定；

• 壁面条件设置；

• 交界面（Interface）创建与命名

第 5 讲：MRF 旋转参考系残差及监控设置

• MRF 方法原理详解；

• 旋转域参考系设置（旋转轴、转速方向）；

• 求解器与湍流模型选择；残差收敛标准设定；

• 风量、风压、力矩等关键监控点创建

第 6 讲：稳态结果分析

• 压力场 / 速度场云图解读；

• 流线与涡量分析；

• 性能参数提取与效率计算；

• 结果合理性判断与常见误差来源排查

第 7 讲：copy 网格运动进行非稳态计算

• 从稳态到非稳态的过渡策略；

• 滑移网格（Sliding Mesh）设置；

• copy 网格运动操作；

• 时间步长与迭代步数选择；

• 背景流场下的非稳态场景处理加餐

第 8 讲：初始化非稳态计算

• 非稳态初始化方法（稳态插值 vs 冷启动）；

• 非背景流场场景下的非稳态设置；

• 非稳态结果后处理与动画制作

四、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

课程相关图片：
