ABAQUS平板弯曲波损伤识别/探伤/无损检测仿真

本课适合哪些人学习：

1、学习型仿真工程师及工学硕博学生或相关研究人员

2、意向学习平板结构损伤识别技术的研究人员

3、意向学习ABAQUS仿真波传播的研究人员

4、MATLAB和ABAQUS科研分析工具学习人员

你会得到什么：

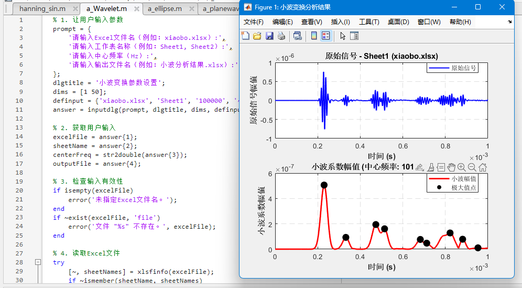

1、MATLAB代码课程资料包括：汉宁波生成、薄板波速解析解、小波分析、椭圆法损伤定位的代码文件

2、ABAQUS模型课程资料包括：课程源CAE文件，涉及无缺陷及有缺陷板两种工作文件

3、学会ABAQUS的平板显式动力学建模和数值分析基本操作

4、学会ABAQUS无缺陷到有缺陷板处理的简单方法

5、学会ABAQUS板件损伤识别的基本原理和全程实现方法

5、掌握ABAQUS后处理的多窗口美观出图方法

课程介绍：

以论文复现为引，手把手进行平板损伤探测的仿真分析。

课程内容主要讨论薄板弹性波理论的解析解，及基于弯曲波损伤识别ABAQUS仿真技术。

可以按顺序分为以下几个小部分：

1、MATLAB/特定中心频率hanning波生成

2、MATLAB/钢薄板的弹性波波速解析解求解

3、参考某论文的薄板损伤检测试验设计

4、ABAQUS/三维实体元模拟板弹性波（无缺陷）

5、仿真解的波速识别与解析解对比

6、ABAQUS/三维实体元模拟板弹性波（有缺陷）

7、MATLAB/损伤检测/缺陷定位的理论及算例（小波分析/椭圆法缺陷定位）

8、ABAQUS/后处理多窗口视图设置生成

其中1、2、3点内容为课程（2 汉宁波 模型参数 试验设计）的内容；其中4、5点为课程（3 ABAQUS实体板弹性波仿真）的内容；其中6、7、8点为课程（4 ABAQUS薄板损伤识别）的内容

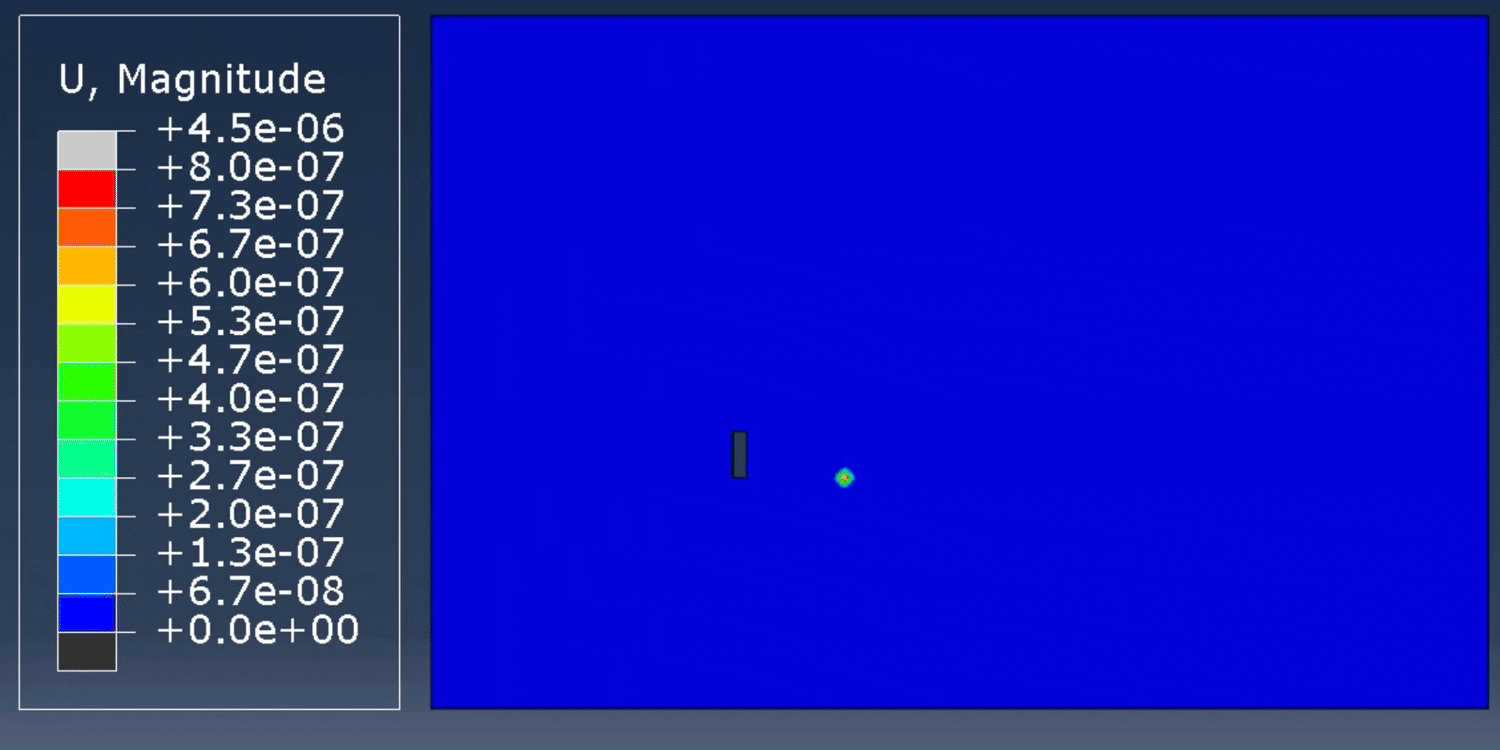

分析后的结果云图如下所示。

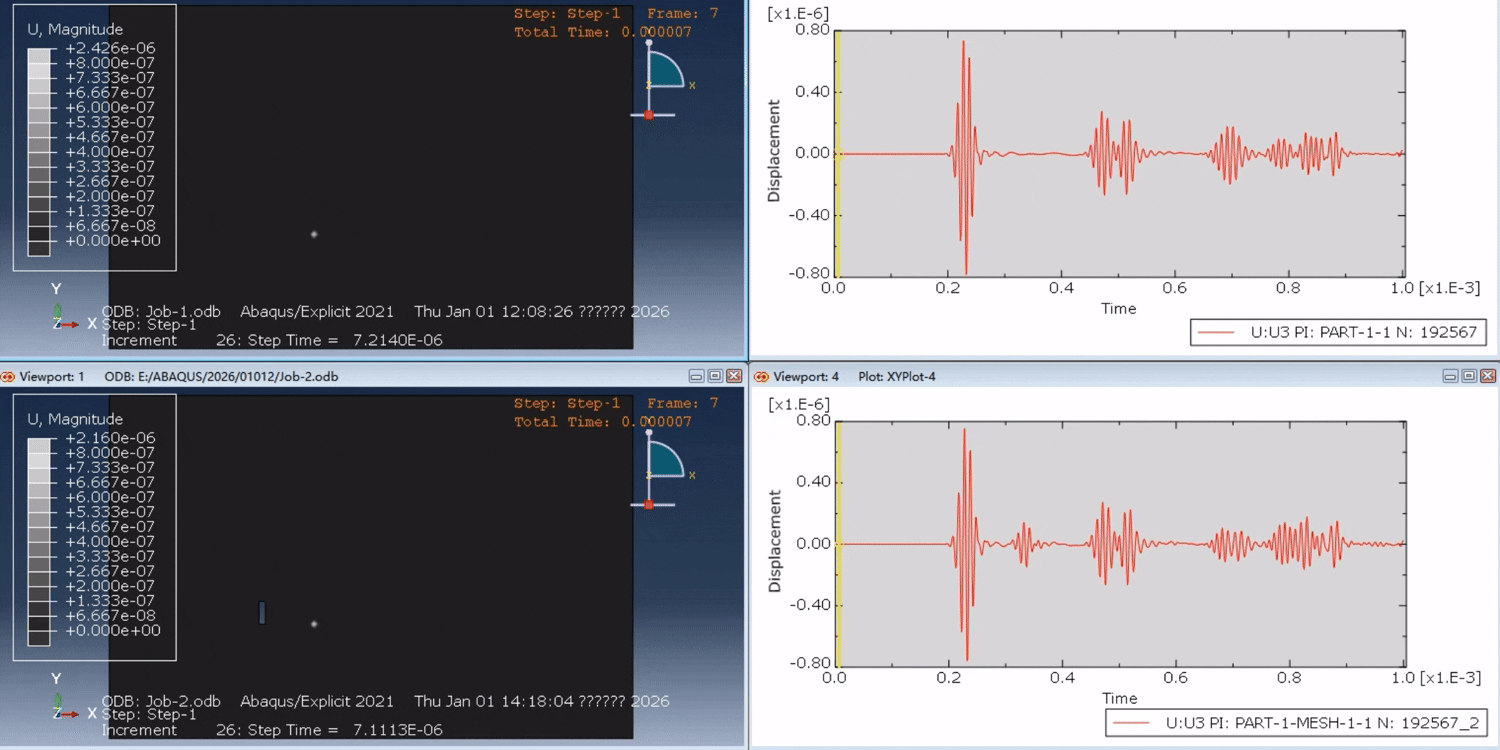

为更直观对比结果，将云图调为黑白，并启动多窗口，同时观察有缺陷及无缺陷板的响应进程，如下图所示。左上为无缺陷板位移云图，右上为其B传感器对应识别到的响应；左下为有缺陷板位移云图，右下为其B传感器对应识别到的响应；可以直观对比得有缺陷板的响应多出了缺陷回波，可根据相关特征进行缺陷定位。
