叶片气动阻尼颤振流固耦合计算19讲：获得Abaqus和Star-ccm结构流体联合仿真协同分析能力

本课适合哪些人学习：

1. 航空航天领域专业人士：包括需进行叶片气动弹性稳定性分析，评估颤振风险的航空发动机设计工程师；负责压气机、涡轮叶片设计，需掌握流固耦合分析技术的涡轮机械设计师；专注飞行器或发动机部件振动稳定性研究的气动弹性工程师。

2. 能源动力行业工程师：包括需要分析叶片在复杂风况下的颤振特性的风力发电机叶片设计师；负责末级长叶片颤振分析与优化的汽轮机 / 燃气轮机工程师；涉及叶片结构优化与气动阻尼提升和新能源设备研发工程师。

3. 仿真分析专业人员：熟悉 Star-CCM 流体计算，希望拓展流固耦合应用的CFD 工程师；希望掌握 Abaqus 结构分析，需学习与流体软件协同仿真的有限元分析师；致力于解决流体 - 结构相互作用问题的多物理场仿真专家。

4. 高等院校相关专业师生：研究方向为气动弹性、叶轮机械的航空宇航科学与技术专业研究生；需掌握叶片振动分析与流固耦合技术的能源与动力工程专业学生；从事旋转机械动力学研究的机械工程专业高年级本科生 / 研究生。

5. 科研院所研究人员：负责叶片颤振抑制技术研发航空发动机研究所工程师；专注气动弹性理论与数值算法开发的流体力学研究机构科研人员；研究叶片气动阻尼优化方法的能源装备研究院技术专家。

6. 技能提升与转型工程师：希望掌握先进 CAE 技术，拓展职业发展空间的传统机械工程师；需要学习气动阻尼计算方法的结构振动分析师；完善振动分析能力；寻求多软件协同仿真能力突破，提升复杂工程问题解决水平的CAE 工程师。

你会得到什么：

1. 掌握跨软件联合仿真核心流程：彻底打通Abaqus（结构仿真）与Star-CCM （流体仿真）的协同壁垒，掌握从几何模型互通、网格划分匹配、边界条件协同设置，到气动载荷传递、结构振动响应反馈的全流程操作，解决单一软件无法完成气动-结构耦合颤振计算的痛点，具备独立开展多场耦合仿真的实操能力。

2. 吃透叶片颤振与气动阻尼核心原理：结合工程案例拆解叶片颤振的本质（气动弹性不稳定性），重点攻克气动阻尼的物理意义、计算方法，以及气动载荷与结构振动的耦合机制，让学员不仅会“操作软件”，更能理解“为什么这么算”，摆脱“知其然不知其所以然”的困境。

3. 跨越单一软件局限，实现技能进阶：帮助CFD工程师突破“只懂流体不懂结构”、结构工程师突破“只懂结构不懂气动”的技能瓶颈，掌握多场耦合仿真思维，具备复合型技术能力，适配航空航天、能源动力等领域对高端仿真人才的需求，拓宽职业边界。

4. 适配科研与工程双重场景需求：对科研人员，提供基于联合仿真的颤振特性分析方法，助力论文撰写、课题研究；对企业工程师，提供符合行业标准的仿真流程与报告撰写规范，输出可直接用于项目评审的颤振分析结果。

课程介绍：

叶片气动阻尼颤振计算的核心价值在于通过精准分析叶片振动与气动力的耦合关系、求解气动阻尼比并判断颤振稳定性，从根源上规避叶片因气动弹性不稳定性引发的结构损坏风险，同时为叶片结构优化、气动阻尼提升提供科学依据，其应用场景广泛覆盖航空航天领域的航空发动机、涡轮机械叶片颤振风险评估，能源动力行业的风力发电机、汽轮机 / 燃气轮机末级长叶片颤振分析与优化，以及科研院所的气动弹性理论研究、院校相关专业的旋转机械动力学课题探索，既满足企业项目评审的工程实操需求，也适配科研论文撰写的学术研究场景。

但是，叶片气动阻尼颤振计算技术难度较高，核心体现在多维度协同与深度融合的要求上：需同时掌握 Abaqus 结构模态分析、Star-CCM 非定常 CFD 求解两大专业软件的操作逻辑，实现几何模型互通、网格划分匹配、边界条件协同等跨软件协同环节的精准衔接；既要深刻理解气动弹性耦合机理、阻尼比物理意义等理论知识，又要熟练运用 Python 进行气动功率数据处理、数值积分计算等后处理操作，还要应对模态参数提取、气动载荷传递、颤振判据应用等全流程中的细节把控，对从业者的跨学科知识储备、软件实操能力与工程逻辑思维均提出了较高要求。

为此，笔者录制了《Abaqus与Star-ccm 联合进行叶片气动阻尼颤振计算应用》实践性进阶课程，旨在帮助学习者掌握叶片阻尼颤振计算能力以及Star-ccm和Abaqus联合仿真能力。

本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

一、为什么要购买这门课程

1、它彻底打破 Abaqus（结构）与 Star-CCM（流体）协同壁垒，掌握几何互通、网格匹配、载荷传递等全流程操作，解决单一软件无法完成的耦合仿真难题。

2、它不仅教软件操作，更拆解颤振机理、气动阻尼物理意义与计算逻辑，结合工程案例让你 “知其然更知其所以然”，摆脱机械操作困境。

3、它从 Abaqus 模态参数获取、Star-CCM 气动载荷计算，到 Python 后处理阻尼比求解与颤振判断，每一步都有详细指导，新手也能上手。

4、提供符合行业标准的仿真流程与报告规范，工程人员可直接用于项目评审；配套颤振特性分析方法，助力科研人员论文撰写与课题研究。

5、高性价比技能升级：799 元解锁 19 讲精品内容，覆盖航空航天、能源动力、机械工程等多领域，一次学习终身受益，适配高端仿真人才需求。

6、提供课程配套资料和VIP群答疑，提供专属的一对一客服服务和仿真人才库内推就业机会等。

二、课程主要内容及大纲

本课程聚焦 Abaqus 与 Star-CCM 联合仿真技术，核心解决叶片气动阻尼颤振计算问题，打通结构与流体仿真的协同壁垒，兼具理论深度与实操性，适配科研与工程双重场景。

1、核心理论基础

• 颤振机理：叶片振动与气动力的耦合关系，当气动力输入能量（负阻尼）超过结构固有阻尼时，振幅持续增大引发颤振。

• 关键参数与判据：明确阻尼比 ζ 的定义（ζ=c/(2mω)，其中 c 为总阻尼、m 为模态质量、ω 为角频率），以 ζ<0 作为颤振判定标准（ζ>0 稳定、ζ=0 临界）。

• 气动阻尼计算逻辑：基于模态振动数据、气动功率序列，通过平均功率求解、气动阻尼系数计算、阻尼比推导的完整逻辑链，明确 “为何这么算” 的核心原理。

2、联合仿真全流程

• 结构模态分析（Abaqus）：获取模态频率 f、角频率 ω、模态形状、模态质量 m，导出模态位移供流体仿真使用。

• 气动力计算（Star-CCM）：输入 Abaqus 模态位移并施加谐振运动，通过非定常 CFD 求解（URANS/DES），记录瞬时气动力 F (t) 与气动功率 P (t)，输出 CSV 格式的 P (t)-t 曲线。

• 气动阻尼比后处理（Python）：读取 Star-CCM 输出数据，计算周期内平均功率，通过公式推导气动阻尼系数与阻尼比，最终判断叶片是否颤振。

3、核心收获

• 技能突破：掌握跨软件协同仿真全流程（几何互通、网格匹配、边界条件协同、载荷传递等），打破单一软件局限。

• 能力升级：理解颤振与气动阻尼核心原理，从 “会操作” 升级为 “懂逻辑”，具备多场耦合仿真思维。

• 场景适配：输出符合行业标准的仿真报告（工程场景），提供规范的颤振特性分析方法（科研场景）。

4、课程大纲

第0讲：Abaqus 与Star-ccm 联合进行叶片气动阻尼颤振计算（课程概述）

第1讲：Abaqus 模态计算（结构模态参数获取）

第2讲：Star-ccm 叶片几何处理

第3讲：Star-ccm 建立网格

第4讲：Star ccm 建立物理模型

第5讲：Starccm 建立背压逐渐提升的边界条件

第6讲：Starccm 设置求解参数

第7讲：Starccm 建立报告

第8讲：Star-ccm建立场景

第9讲：Starccm建立颤振参数

第10讲：Starccm建立模态位移函数

第11讲：Starccm建立模态速度函数

第12讲：Starccm建立表面力密度函数

第13讲：Starccm建立气动功率密度函数

第14讲：Starccm统计叶片表面力和气动功

第15讲：Starccm建立气动功场景

第16讲：Starccm初始稳态计算

第17讲：Star-ccm气动阻尼比计算-瞬态气动动计算转码完成

第18讲：Python气动阻尼比计算

5、核心内容剖析

叶片气动阻尼比计算流程与颤振判断

（1）颤振机理概述

•叶片振动 → 气动力与结构振动耦合 •当气动力向振动输入能量（负阻尼）＞结构固有阻尼 → 振幅持续增大 •判断核心：总阻尼比 ζ •ζ > 0：稳定 •ζ = 0：临界 •ζ < 0：不稳定 / 颤振 •

（2）阻尼比与颤振判据

阻尼比定义：ζ=c/2mω

其中 c：总阻尼（结构阻尼   气动阻尼）；m：模态质量 ；ω：角频率

颤振判据：ζ < 0

（3）气动阻尼比计算流程

输入数据：

模态振动：x(t)=X sin⁡ω t

速度：x ̇(t)=Xω cos⁡ω t

气动功率序列 P(t)（来自 CSV）

已知：X、f、ω=2πf、m

计算步骤：

读取功率数据：从 CSV 获取 P(t)–t 曲线

求平均功率：计算一个周期内的

P┴ˉ=1/T ∫128_0^T▒P (t)" " dt

计算气动阻尼系数

c=-(2 P┴ˉ)/(X^2 ω^2 )

计算阻尼比 ζ

ζ=c/2mω

判断是否颤振

• ζ > 0：稳定

• ζ < 0：发生颤振

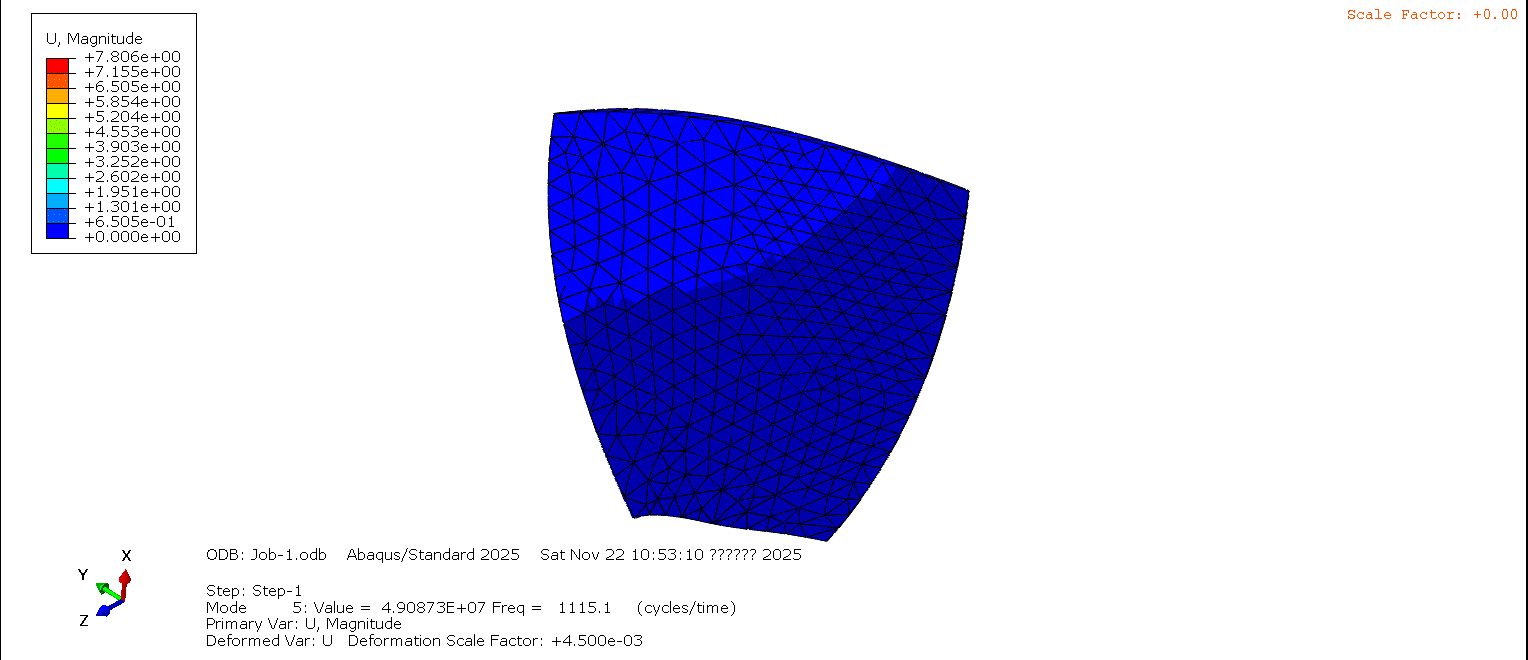

① 结构模态分析 —— Abaqus

用途：提供计算阻尼比所需的结构动力学参数

•获取模态频率 f、角频率 ω •获取模态形状（模态位移） •计算模态质量 m •导出模态位移（供 STAR-CCM  做气动加载）

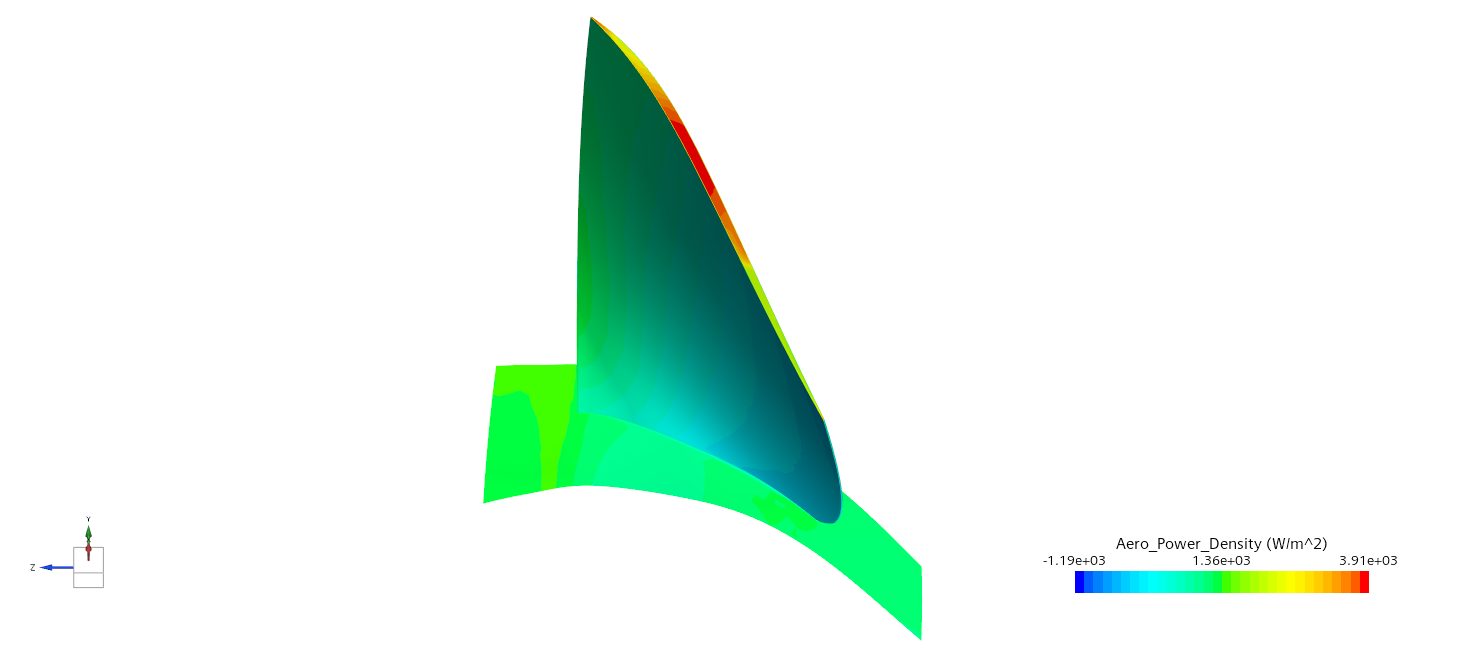

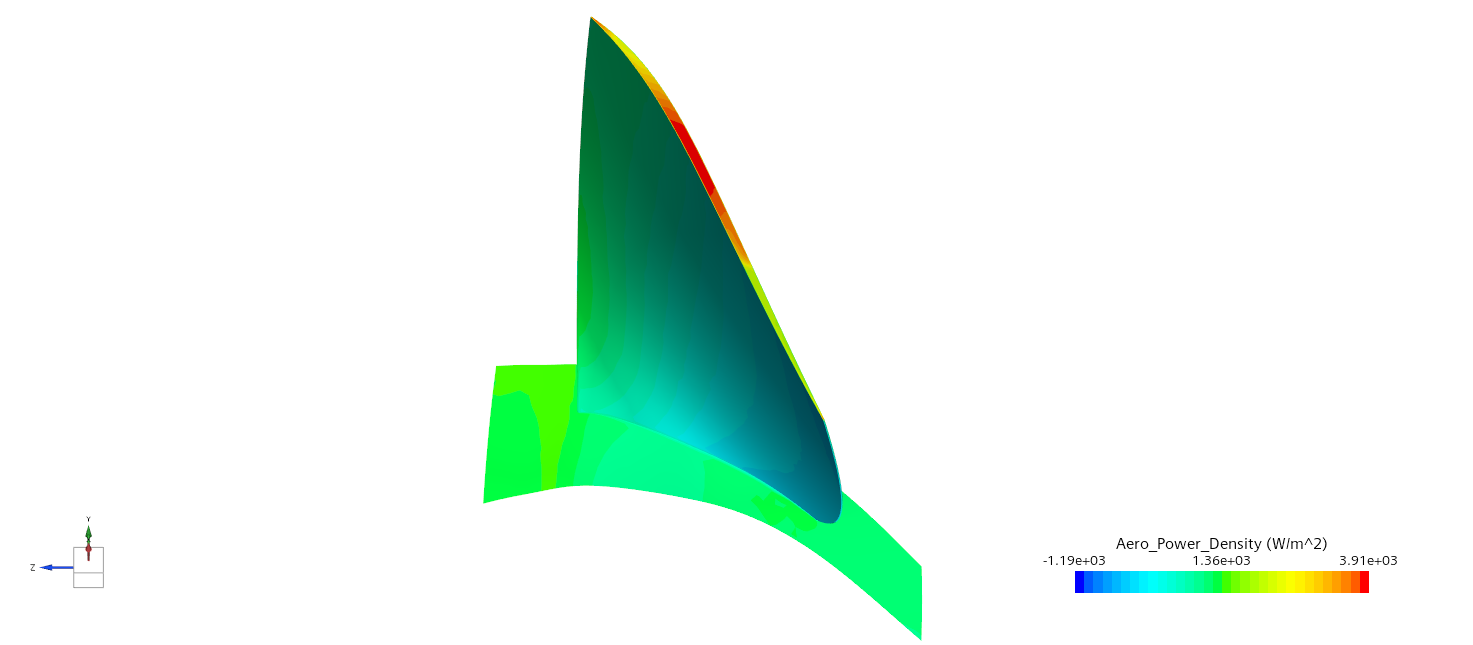

② 气动力计算 —— STAR-CCM

用途：获得叶片在指定模态振动下的气动力与气动功率

•输入 Abaqus 模态位移，施加谐振运动 •进行非定常CFD求解（URANS / DES） •记录瞬时气动力 F(t)、功率 P(t) •输出 P(t) 随时间曲线（CSV）

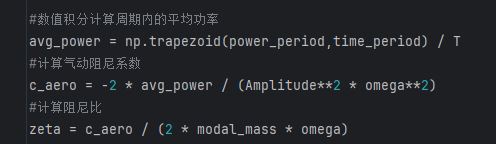

③ 气动阻尼比计算 —— 后处理（Python ）

输入：X、ω、m（来自 Abaqus）   P(t)（来自 STAR-CCM ）

计算步骤：

（1）读取 STAR-CCM  输出的 P(t) 2.求时间平均功率 P┴ˉ 3.

计算气动阻尼系数 c=-(2 P┴ˉ)/(X^2 ω^2 )

（2）计算阻尼比  ζ=c/2mω

（3）判断稳定性： 1.ζ > 0：稳定 2.ζ < 0：颤振

三、适合谁看

1、行业从业者

• 航空航天领域：航空发动机设计工程师、涡轮机械设计师、气动弹性工程师（需进行叶片气动弹性稳定性分析、颤振风险评估）。

• 能源动力行业：风力发电机叶片设计师、汽轮机 / 燃气轮机工程师、新能源设备研发工程师（需分析叶片颤振特性、优化气动阻尼）。

2、仿真与技术专业人员

• 技术专项型：CFD 工程师（熟悉 Star-CCM，希望拓展流固耦合应用）、有限元分析师（掌握 Abaqus，需学习流体软件协同仿真）。

• 能力进阶型：多物理场仿真专家、传统机械工程师、结构振动分析师、CAE 工程师（寻求多软件协同能力突破，完善振动分析技能）。

3. 科研与教育群体

• 高等院校：航空宇航科学与技术专业研究生、能源与动力工程专业学生、机械工程专业高年级本科生 / 研究生（研究旋转机械动力学、叶片振动分析）。

• 科研院所：航空发动机研究所工程师、流体力学研究机构科研人员、能源装备研究院技术专家（从事颤振抑制技术、气动弹性理论研发）。

四、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

课程相关图片：
