【知识周推荐】基于Python Abaqus/STAR-CCM的MLP神经网络叶片颤振快速预测

本课适合哪些人学习：

1. 叶轮机械设计工程师：从事航空发动机风扇/压气机叶片、燃气轮机叶片、离心风机叶片等设计工作，需通过颤振快速预测优化叶片结构参数、规避运行风险的技术人员。

2. CFD/CAE仿真工程师：熟练使用ABAQUS（模态计算）、STAR-CCM （气动阻尼计算），希望通过Python脚本、宏命令实现仿真流程自动化、批量处理，提升工作效率的从业者。

3. 机械/航空航天工程科研人员：高校教师、研究生（硕士/博士），研究方向为叶片动力学、气动弹性力学、结构优化，需将机器学习技术融入传统仿真课题的科研工作者。

4. Python工程化应用学习者：具备基础Python编程能力，想掌握PyTorch框架搭建MLP神经网络，且致力于将机器学习落地到工程仿真（如颤振预测、性能评估）场景的跨界技术人员。

5. 参数化建模与优化工程师：使用UG进行三维建模，关注HEEDS等优化软件与CAD/CAE工具链协同，需实现多参数叶片批量生成、自动化仿真迭代的设计人员。

6. 动力机械行业技术骨干：就职于航空航天企业、燃气轮机厂商、风机制造企业，负责叶片性能测试与验证，需掌握颤振快速评估方法以支撑产品迭代的技术负责人。

7. 工程仿真自动化进阶学习者：已有ABAQUS/STAR-CCM 基础操作经验，希望突破“手动操作”瓶颈，学习仿真脚本开发、结果自动处理、模型训练与预测全流程的进阶用户。

你会得到什么：

1. 掌握多软件协同核心技能：精通UG参数化叶片建模、ABAQUS模态计算、STAR - CCM 气动阻尼仿真，同时学会HEEDS与CAD/CAE工具链联动，具备叶轮机械多环节全流程操作能力。

1. 实现仿真流程自动化跃迁：掌握Python编写ABAQUS批量计算脚本、STAR - CCM 宏命令与调用脚本，彻底摆脱传统手动操作的重复低效问题，大幅提升多工况、多参数仿真的处理效率。

2. 具备工程数据处理与建模能力：学会Python预处理CFD仿真结果，掌握数据加载、标准化处理等关键步骤，能独立完成从仿真数据到模型输入的全链路数据治理。

3. 跨界掌握工程场景机器学习应用：从零搭建PyTorch环境，精通MLP神经网络构建、模型训练与快速预测，实现机器学习技术在叶片颤振预测中的工程落地，突破传统仿真局限。

4. 提升科研与课题创新能力：掌握“仿真 AI”的前沿研究方法，可为高校科研人员（研究生、教师）的叶片动力学、气动弹性力学等课题提供创新思路，助力论文发表与项目申报。

5. 解决实际工程颤振预测痛点：学完即可运用快速预测模块，秒级输出叶片气动阻尼比结果，高效判断颤振风险，为叶片设计优化、产品迭代提供实时决策依据，规避工程隐患。

6. 增强职业核心竞争力：在航空航天、燃气轮机、风机制造等高薪行业，具备“仿真自动化 机器学习”复合技能的人才缺口大，课程所学内容可显著提升学员在求职、晋升中的优势。

7. 构建标准化工程开发思维：掌握yaml配置文件、工具模块封装、主程序架构设计等标准化开发方法，形成可复用、可迭代的工程代码编写习惯，适配企业级项目需求。

课程介绍：

叶片颤振是叶轮机械（航空发动机、燃气轮机、风机等）运行中的致命隐患，传统基于 CFD/CAE 的颤振预测方法存在耗时久、效率低、多参数迭代难等痛点。「AI   仿真」融合方案通过 Python 自动化脚本串联多软件协同流程，依托 MLP 神经网络实现颤振指标秒级预测，在工程设计、生产验证、科研创新等多场景中展现出颠覆性价值，成为解决叶片颤振问题的高效利器。

本课程基于abaqus脚本和star-ccm 宏的python多层感知机MLP神经网络进行叶片颤振快速预测，10 小时掌握「AI   仿真」叶片颤振预测！UG Abaqus STAR-CCM MLP 全链路落地，秒级输出阻尼比，告别重复仿真，职场 / 科研双突破！另提供VIP群和学习资料，助力学员掌握AI应用高阶技术。

本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

一、为什么要购买这门课程

1、它是行业痛点终结者。从此告别传统仿真 “高耗时、低效率”，传统叶片颤振仿真需数小时至数天，课程技术实现秒级输出气动阻尼比，直接支撑产品快速迭代；还可以破解多参数批量仿真难题，Python 脚本   宏命令自动化处理，彻底摆脱重复手动操作，多工况仿真效率提升 80%；填补 “仿真   AI” 跨界缺口，航空航天、燃气轮机等高薪行业稀缺复合技能，掌握即拥有核心竞争力。

2、全链路能力跃迁。多软件协同 mastery，贯通 UG 参数化建模、Abaqus 模态计算、STAR-CCM   气动仿真、HEEDS 优化全流程；实现工程化 AI 落地，从零搭建 PyTorch 环境，掌握 MLP 神经网络从数据预处理到快速预测的完整落地链路；锻炼标准化开发思维，掌握 yaml 配置、模块封装、主程序架构设计，适配企业级项目需求

3、获得高回报学习收益。它是职业晋升加速器，适配叶轮机械设计、CFD/CAE 仿真、科研等多岗位需求，求职 / 晋升竞争力翻倍；它还是科研创新利器，“仿真   AI” 前沿方法，助力论文发表、项目申报；即学即用，课程完结即可获得可复用的快速预测模块，直接应用于实际工作

二、课程大纲及主要内容

本课程对工程师而言，传统仿真需 3 天的叶片颤振预测，借助 Python 脚本自动化与 MLP 神经网络可实现 3 秒输出结果，让叶片设计效率直接飙升 80%；对科研人员来说，这一 “仿真   AI” 前沿方法论能精准破解叶片动力学研究痛点，为论文发表与项目申报注入强劲助力；而对跨界学习者，课程从 PyTorch 环境搭建到工程实际落地全程拆解，即便 0 基础也能轻松掌握高价值的 “仿真   AI” 复合技能。

特别提示：课程大纲仅供参考，以实际更新为准，会持续加餐内容，由于内容产品特殊，版权保护需要，强烈推荐用户加入作者的VIP群，关于课程任何困惑，不清楚的你都可能在群里得到答案和服务。在VIP群可以交流航天行业相关资料，就业机会等超值福利。

• 第一章：多层感知机MLP理论

• 第二章：机器学习Python安装与配置

• 第三章：基于UG的三维风扇叶片参数化建模和参数控制批量叶片生成

• 第四章：abaqus与star-ccm 联合进行叶片气动阻尼颤振计算

• 第五章：基于abaqus脚本叶片模态批量计算

• 第六章：基于python的star-ccm 多工况宏命令自动计算

• 第七章：Python对CFD结果进行预处理

• 第八章：Python建立多层感知机MLP神经网络模型

• 第九章：Python模型训练

• 第十章：Python叶片颤振快速预测

1、课程具体安排

• 第1讲：安装anaconda解释器

• 第2讲：安装Pycharm编译器

• 第3讲：安装pytorch机器学习库

• 第4讲：配置pytorch环境

• 第5讲：UG建立参数化叶片-第一截面

• 第6讲：UG建立参数化叶片-第二截面

• 第7讲：UG建立参数化叶片-第三截面

• 第8讲：UG建立叶片流体域边界

• 第9讲：heeds联合UG生成不同参数的三维叶片

• 第10讲：Abaqus模态计算

• 第11讲：star-ccm气动阻尼比计算-初始稳态仿真

• 第12讲：star-ccm气动阻尼比计算-瞬态气动动计算

• 第13讲：python气动阻尼比计算

• 第14讲：abaqus批量模态计算脚本-结果dat文件读取子程序

• 第15讲：abaqus批量模态计算脚本-加载几何模型

• 第16讲：abaqus批量模态计算脚本-定义材料

• 第17讲：abaqus批量模态计算脚本-划分网格

• 第18讲：abaqus批量模态计算脚本-创建装配体

• 第19讲：abaqus批量模态计算脚本-创建分析步

• 第20讲：abaqus批量模态计算脚本-定义边界条件

• 第21讲：abaqus批量模态计算脚本-创建分析作业

• 第22讲：abaqus批量模态计算脚本-提交作业

• 第23讲：abaqus批量模态计算脚本-处理计算结果

• 第24讲：abaqus批量模态计算脚本-脚本运行问题处理

• 第25讲：abaqus批量模态计算脚本-脚本运行结果查看

• 第26讲：abaqus批量模态计算脚本-导出的文件问题处理

• 第27讲：heeds连接UG和starccm叶片稳态计算

• 第28讲：python编写starccm批量计算的宏

• 第29讲：starccm自动计算宏测试

• 第30讲：python编写调用starccm计算的脚本

• 第31讲：python调用starccm进行叶片非稳态计算结果查看

• 第32讲：python采用starccm的结果批量计算气动阻尼比

• 第33讲：气动阻尼比快速预测-python建立yaml配置文件

• 第34讲：气动阻尼比快速预测-python建立工具模块

• 第35讲：气动阻尼比快速预测-python建立数据加载模块

• 第36讲：气动阻尼比快速预测-python建立标准化处理模块

• 第37讲：气动阻尼比快速预测-python建立全连接层神经网络

• 第38讲：气动阻尼比快速预测-python建立训练器模块

• 第39讲：气动阻尼比快速预测-python建立主程序模块

• 第40讲：气动阻尼比快速预测-python建立快速预测模块

• 第41讲：气动阻尼比快速预测-python模型训练

• 第42讲：气动阻尼比快速预测-python气动阻尼快速预测

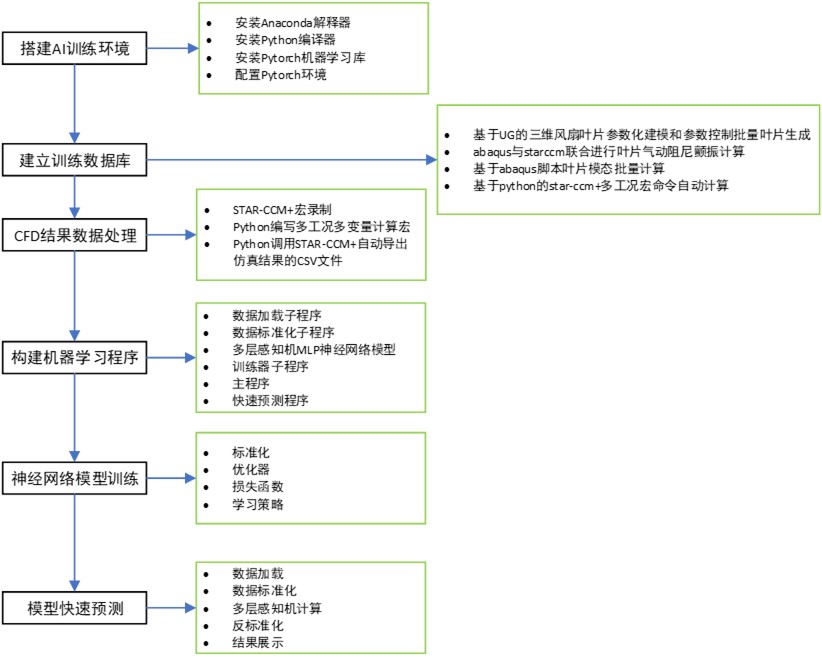

AI应用CFD仿真流程

2、课程主要内容解析

（1）多层感知机MLP理论

① 基本概念

多层感知机（Multi-Layer Perceptron，MLP）是一类前馈神经网络，由多层线性变换与非线性激活函数构成。 •典型结构包括：输入层 → 隐藏层（1 层或多层）→ 输出层。

② 网络结构特点

全连接（Fully Connected）：相邻层之间每个神经元都与下一层所有神经元相连。 •层次化表示：通过多层结构逐步提取特征，实现从“低维特征”到“高维抽象”的映射。 •激活函数：如 ReLU、Sigmoid、Tanh，使网络能拟合非线性关系。

③ 前向传播原理

对每一层：y=σ(Wx b)

•W：权重 •b：偏置 •σ：激活函数
MLP 通过多层叠加实现输入到输出的复杂映射。

④ 训练方式

•采用反向传播（Backpropagation）和梯度下降（SGD/Adam）更新参数。 •损失函数根据任务不同选择，如 MSE（回归）、Cross-Entropy（分类）。

⑤ 应用场景

•回归预测（如气动参数预测） •分类任务（如工况类别识别） •参数映射与降维（如叶型参数 → 阻尼比）

（2）机器学习Python安装与配置

① 安装 Anaconda：Anaconda 是一个流行的 Python 数据科学平台，集成了大量的科学计算和数据分析库，并提供了一个方便的包管理工具。

② 创建 Python 环境：Anaconda 允许你创建多个独立的 Python 环境，每个环境可以安装不同的包和依赖，而不会相互干扰。

• conda create -n pytorch python=3.9

③ 安装 PyTorch：PyTorch 是一个流行的深度学习框架，支持动态计算图和自动微分。

• conda install pytorch torchvision torchaudio cudatoolkit=11.3 -c pytorch

④ 安装 PyCharm：PyCharm 是一个流行的 Python 集成开发环境（IDE），提供了代码编辑、调试、项目管理等功能。

• import torch

• print(torch.__version__)

• print(torch.cuda.is_available())  # 检查是否支持 GPU

（3）基于UG的三维风扇叶片参数化建模和参数控制批量叶片生成

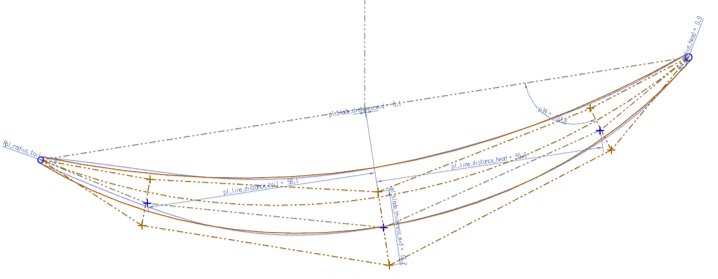

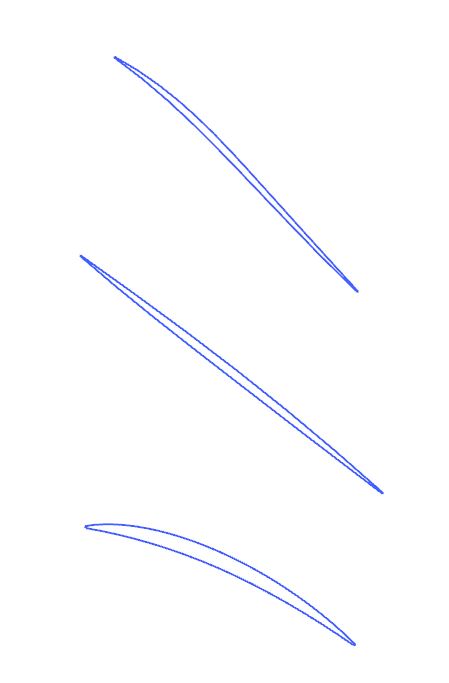

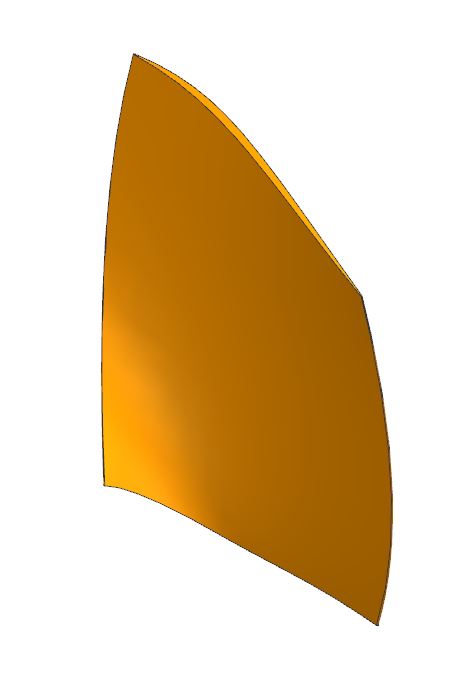

参数化平面叶型→叶型积叠→ 实体叶片。

（4）abaqus与starccm联合进行叶片气动阻尼颤振计算

① 颤振机理概述

•叶片振动 → 气动力与结构振动耦合 •当气动力向振动输入能量（负阻尼）＞结构固有阻尼 → 振幅持续增大 •判断核心：总阻尼比 ζ •ζ > 0：稳定 •ζ = 0：临界 •ζ < 0：不稳定 / 颤振 •

② 阻尼比与颤振判据

阻尼比定义：ζ=c/2mω

其中

c：总阻尼（结构阻尼   气动阻尼）

m：模态质量

ω：角频率

颤振判据：ζ < 0

③ 气动阻尼比计算流程

输入数据：

模态振动：x(t)=X sin⁡ω t

速度：x ̇(t)=Xω cos⁡ω t

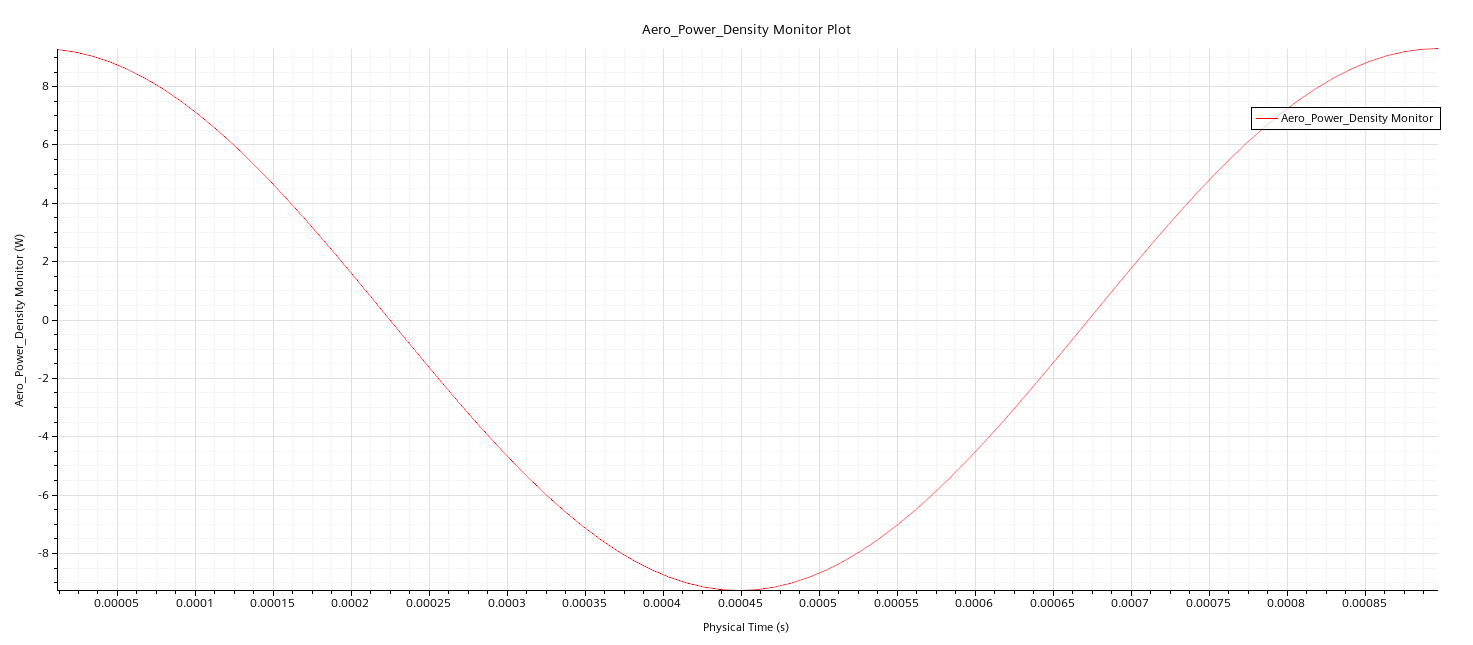

气动功率序列 P(t)（来自 CSV）

已知：X、f、ω=2πf、m

计算步骤：

读取功率数据：从 CSV 获取 P(t)–t 曲线

求平均功率：计算一个周期内的

P┴ˉ=1/T ∫128_0^T▒P (t)" " dt

计算气动阻尼系数

c=-(2 P┴ˉ)/(X^2 ω^2 )

计算阻尼比 ζ

ζ=c/2mω

判断是否颤振

ζ > 0：稳定

ζ < 0：发生颤振

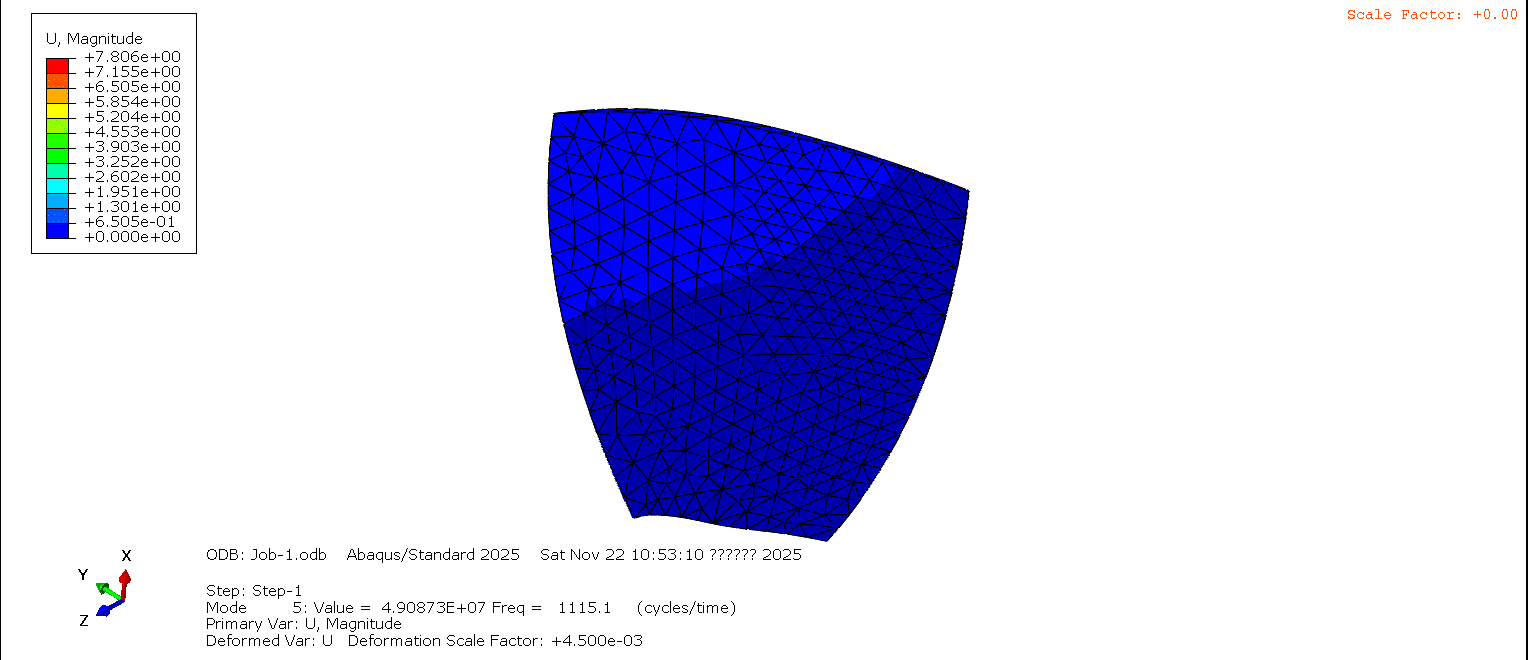

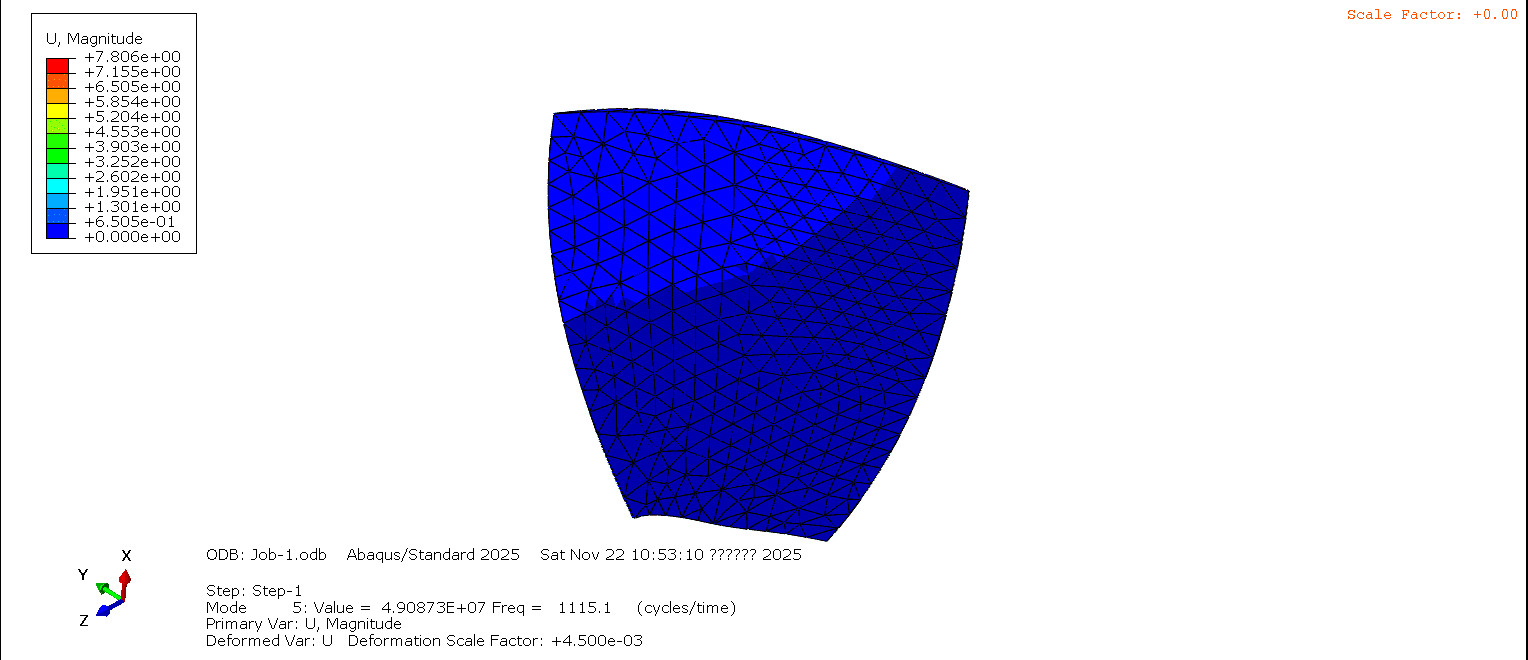

① 结构模态分析 —— Abaqus

用途：提供计算阻尼比所需的结构动力学参数

•获取模态频率 f、角频率 ω •获取模态形状（模态位移） •计算模态质量 m •导出模态位移（供 STAR-CCM  做气动加载）

② 气动力计算 —— STAR-CCM

用途：获得叶片在指定模态振动下的气动力与气动功率

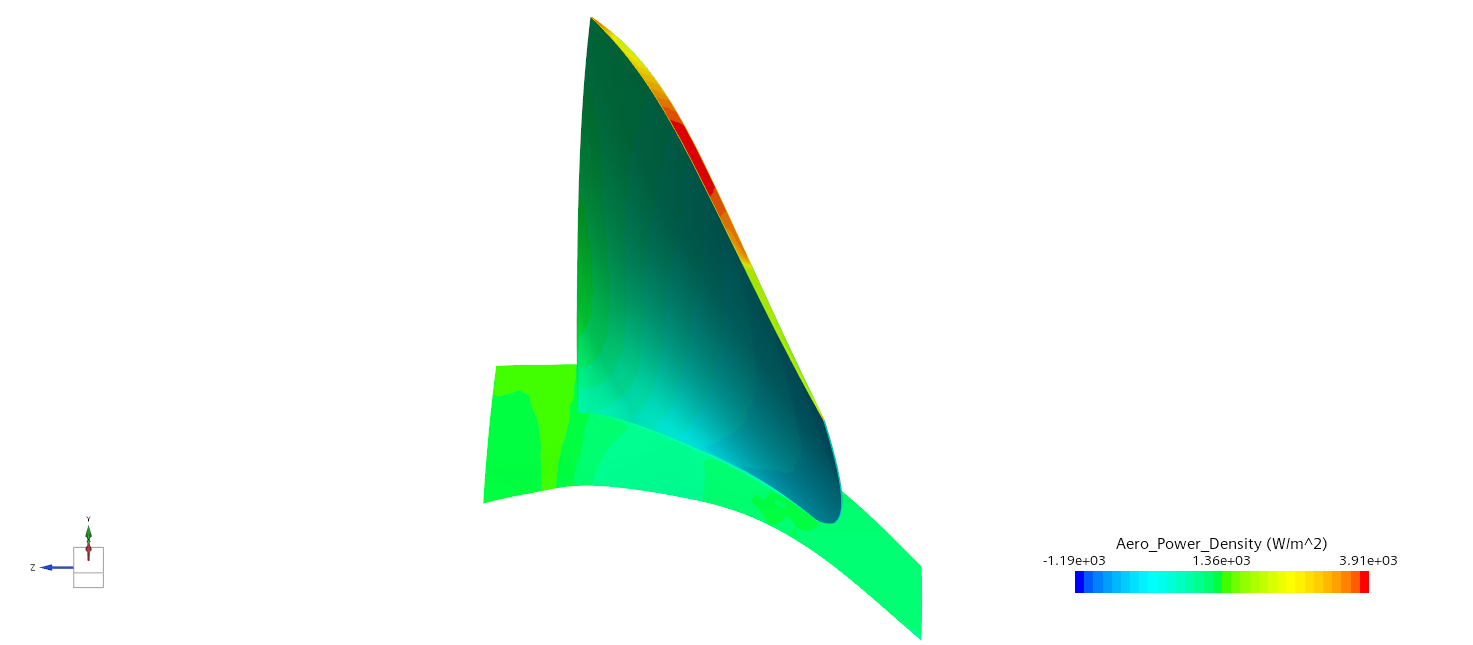

•输入 Abaqus 模态位移，施加谐振运动 •进行非定常CFD求解（URANS / DES） •记录瞬时气动力 F(t)、功率 P(t) •输出 P(t) 随时间曲线（CSV）

③ 气动阻尼比计算 —— 后处理（Python ）

输入：X、ω、m（来自 Abaqus）   P(t)（来自 STAR-CCM ）

计算步骤：

1.读取 STAR-CCM  输出的 P(t) 2.求时间平均功率 P┴ˉ 3.计算气动阻尼系数

c=-(2 P┴ˉ)/(X^2 ω^2 )

1.计算阻尼比

ζ=c/2mω

1.判断稳定性： 1.ζ > 0：稳定 2.ζ < 0：颤振

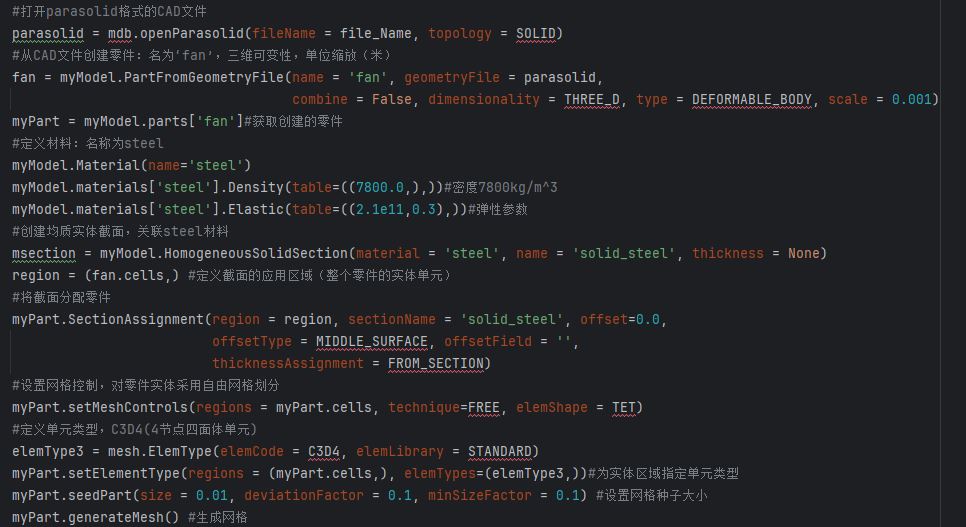

（5）基于abaqus脚本叶片模态批量计算

Abaqus 脚本是一种基于 Python 的自动化方式，用于批量控制 Abaqus 的建模、网格、求解和后处理流程，提高仿真效率并减少人工操作。。

1.批量读取：遍历多个工况目录，自动创建模型数据库 Mdb()

2.CAD导入：读取 Parasolid（*.x_t）并创建三维实体 Part

3.材料与截面：定义钢材属性，分配实体截面

4.网格划分：自由划分、四面体单元 C3D4、自动设定种子与网格

5.装配体与实例：创建 fan-1 零件实例

6.频率分析步：自动建立 FrequencyStep，求解前10阶模态

7.边界条件：通过 Bounding Box 自动定位固定面并施加约束

8.作业提交：自动创建 Job 并执行，等待计算完成

9.结果提取：从 ODB 提取模态频率，从 .dat 提取广义质量

10. 模态形状导出：输出节点坐标   归一化位移到 CSV

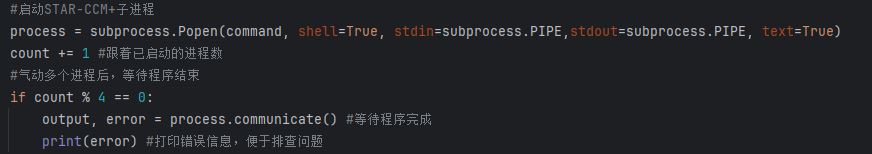

（6）基于python的star-ccm 多工况宏命令自动计算

衔接批量叶片建模与气动阻尼计算，解决传统多工况仿真中“重复操作多、效率低、易出错”的痛点，实现叶片气动仿真的流程自动化，为后续MLP模型提供高效、标准化的训练数据来源。

•Python宏命令编写：调用Star-CCM  ，封装仿真流程（物理场设置、边界条件定义、求解控制等）为可参数化宏函数。

•批量任务调度：通过Python脚本读取工况参数列表，循环调用Star-CCM 宏命令，实现多工况仿真任务的自动提交与队列管理。

（7）Python对CFD结果进行预处理

仿真完成后，自动读取气动功、流场等关键结果，输出为结构化数据（如CSV），衔接后续数据预处理环节。

（8）Python建立多层感知机MLP神经网络模型

基于前期CFD预处理数据与ABAQUS模态数据，构建端到端的MLP模型，实现叶片气动阻尼比的高效预测，突破传统仿真“高耗时”瓶颈，为颤振快速评估提供核心算法支撑。

（9）Python模型训练

通过Python驱动MLP神经网络学习叶片仿真数据（模态参数、气动特征等）中的潜在规律，优化网络权重与偏置，使模型具备“输入叶片参数→输出气动阻尼比”的精准映射能力，是实现颤振快速预测的关键前置步骤。

① 数据划分：通过工具模块中的函数，按8:2比例拆分训练集（模型学习）、测试集（性能评估），避免数据泄露。

② 超参数配置：在yaml配置文件中定义关键参数——学习率（推荐0.001）、迭代次数（Epoch，推荐100-300）、批次大小（Batch Size，推荐16-64）、损失函数（回归任务用MSE均方误差）。

③ 训练循环执行：依托 “训练器模块”实现核心逻辑： 前向传播：模型接收批次数据，输出预测气动阻尼比；

④ 损失计算：对比预测值与真实标签，计算MSE损失；

⑤ 反向传播：通过PyTorch的backward()自动求导，更新网络权重；

⑥ 验证监控：每轮Epoch结束后用验证集评估损失，若连续多轮无下降则停止训练（早停策略）。

⑦ 模型保存：训练结束后，通过torch.save()保存最优模型（验证集损失最小时的权重），用于后续预测。

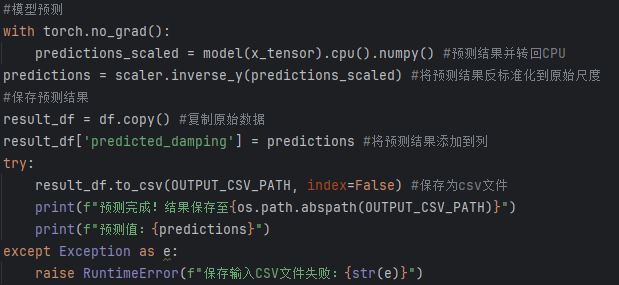

（10） Python叶片颤振快速预测

利用已训练完成的MLP神经网络模型，通过Python脚本快速接收叶片设计参数与工况条件，自动输出气动阻尼比预测结果，直观判断叶片是否存在颤振风险，为叶片设计优化、多工况筛选提供实时决策依据。

核心预测流程（Python自动化实现）

① 参数输入与预处理：通过Python脚本读取待预测叶片的参数文件（CSV格式），调用“标准化处理模块”对输入参数进行归一化，确保与训练数据分布一致，避免尺度差异影响预测精度。

② 加载预训练模型：使用torch.load()函数加载保存的最优模型权重，通过model.eval()将模型切换至“评估模式”，关闭Dropout等训练专属机制，保证推理稳定性。

③ 模型推理与结果输出： 将预处理后的参数输入模型，通过前向传播（无需反向传播）快速计算得到气动阻尼比预测值；

④ 通过Python脚本自动转换预测结果（反标准化），输出“参数组合-预测阻尼比”对应表（阻尼比＜0为高风险，≥0为安全）。
