ADS HSPICE和AEDT MCP Skill及仿真案例

# AI4EDA 案例资料简介

## 资料概览

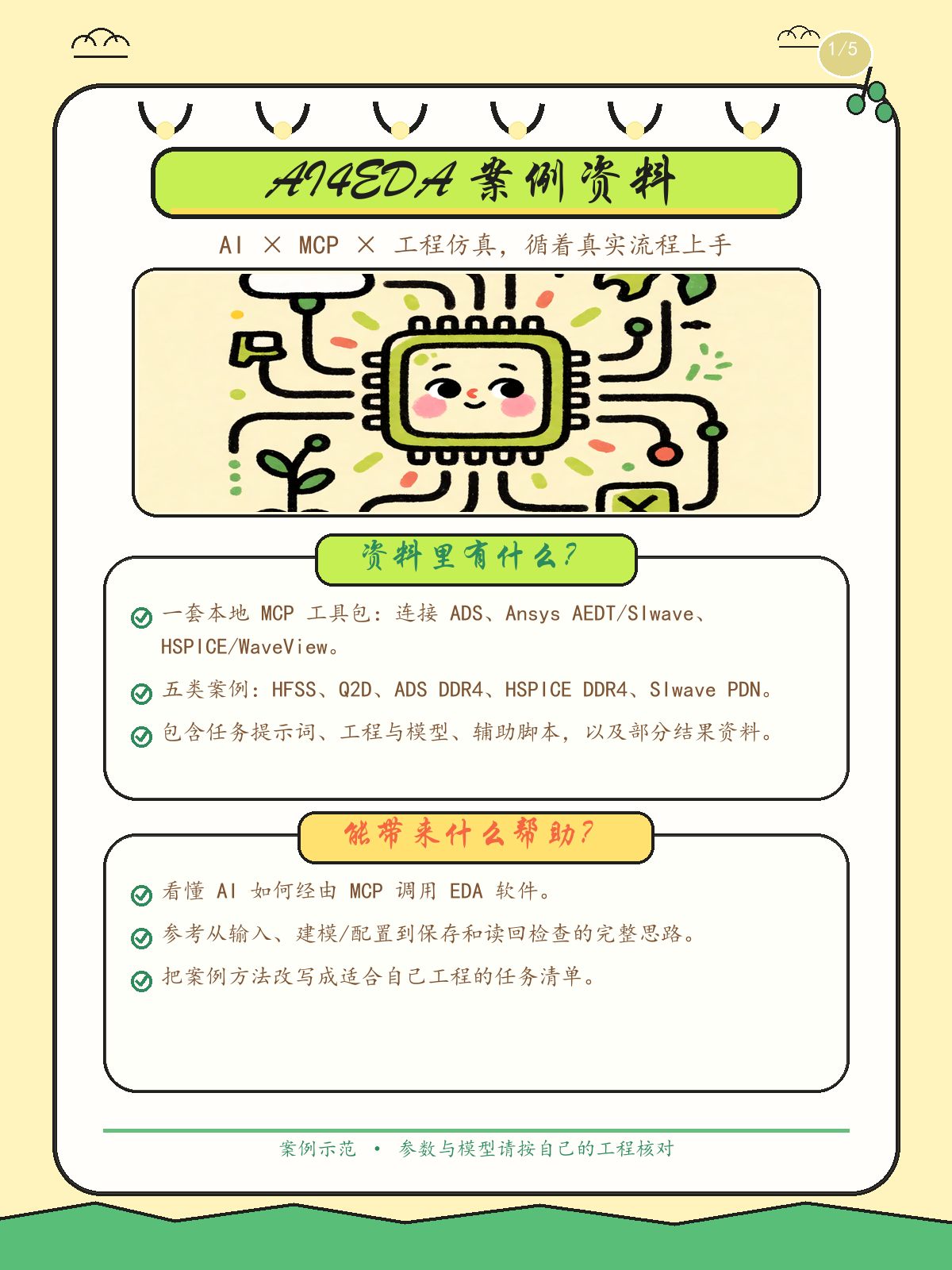

`01_AI4EDA_261020` 是一套面向电子设计自动化（EDA）与 AI 工具协作的学习资料，包含本地 EDA MCP 服务包和多个可供阅读、复现或改编的仿真案例。它展示了如何让 AI 通过 MCP 连接工程软件，并在明确任务目标和约束后协助完成建模、配置、仿真与结果检查。

资料分为两部分：

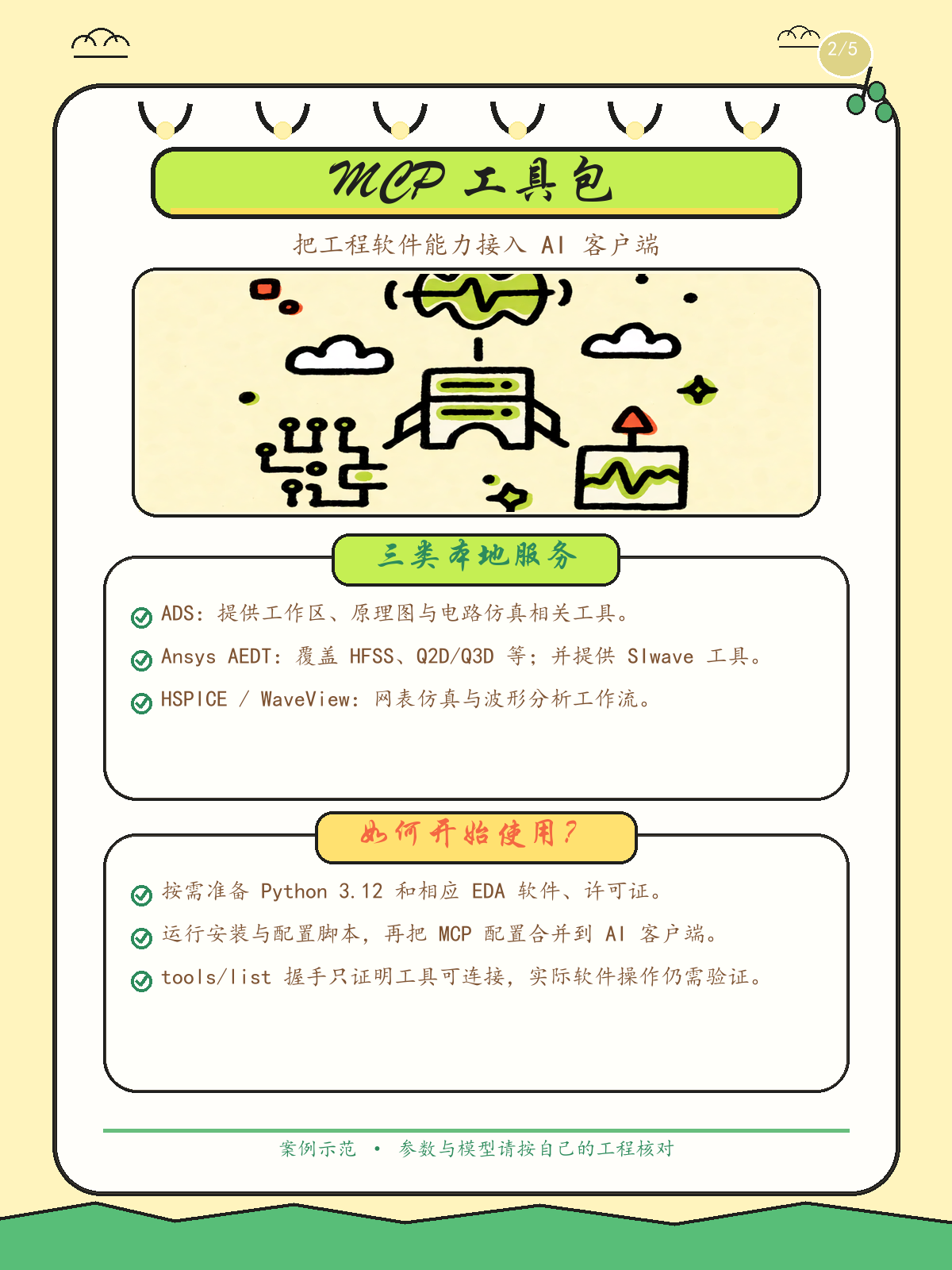

- **`02_EDA_MCP/EDA_MCP`：MCP 源码与接入工具包。** 提供 ADS、Ansys AEDT/SIwave、HSPICE/Custom WaveView 的本地 stdio MCP 服务、安装和配置脚本，以及配套的仿真工作流 skills。服务代码负责把 AI 的工具调用接入 EDA 软件；skills 提供面向特定任务的操作步骤和检查要求。
- **`01_Sim_Case`：仿真案例资料。** 按 HFSS、Q2D、ADS、HSPICE、SIwave 分类，包含案例提示词、工程或模型文件、辅助脚本，以及部分结果图、数据和验证材料。案例可以帮助读者了解如何描述任务、组织输入，并检查工程设置和仿真输出。

## 案例内容

| 案例 | 主要内容 | 可以参考的工作方式 |
|---|---|---|

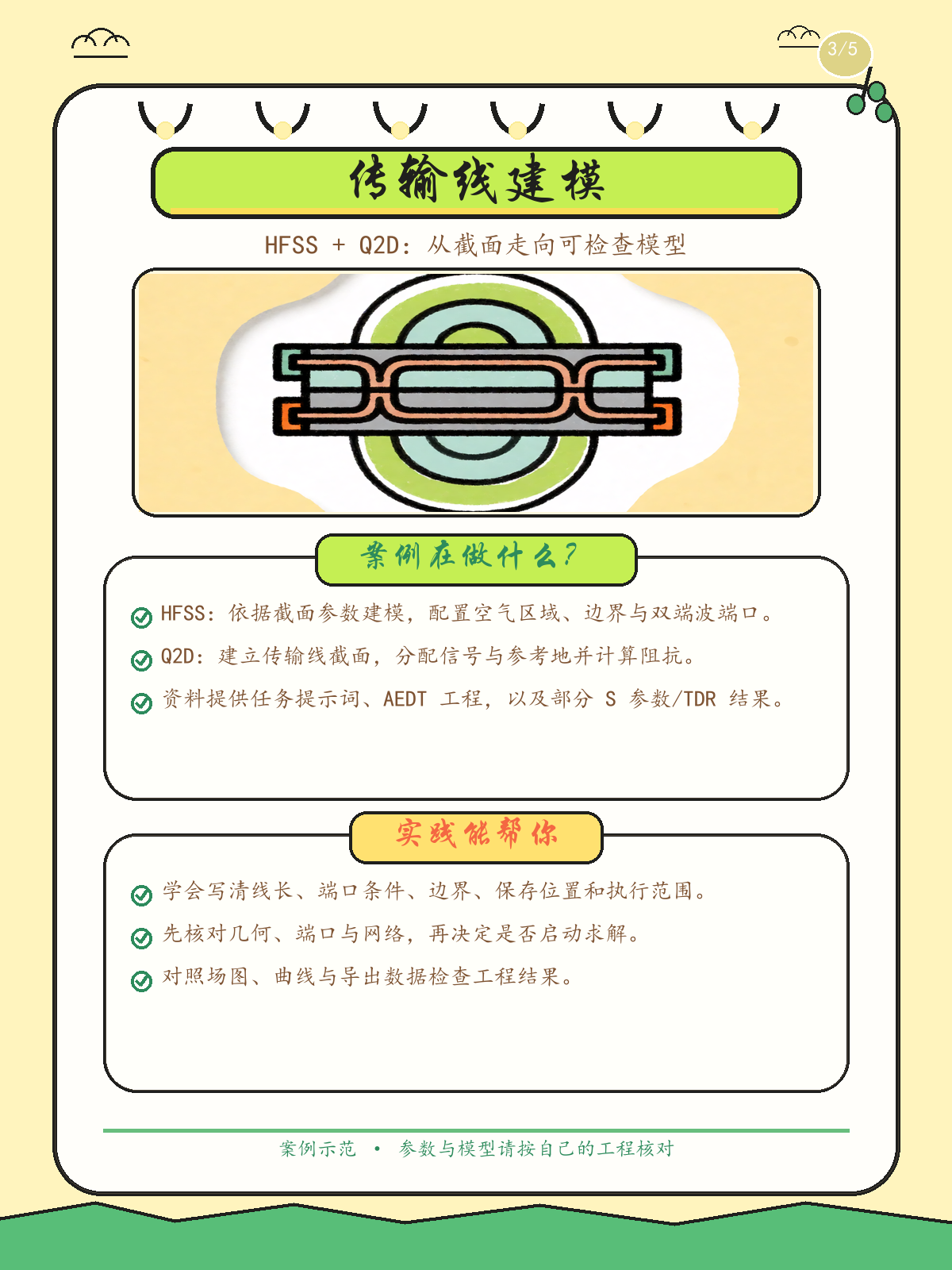

| HFSS 传输线 | 根据截面参考和参数建立传输线模型，设置空气区域、边界和双端口；部分材料包含求解结果、S 参数和 TDR 图表 | 把结构要求、端口条件、保存位置和“先建模检查、暂不求解”等边界写进任务提示词 |
| Q2D 传输线 | 建立传输线截面，指定信号与参考地，并计算阻抗 | 将模型搭建、网络分配、阻抗提取和工程保存拆成可核对的步骤 |

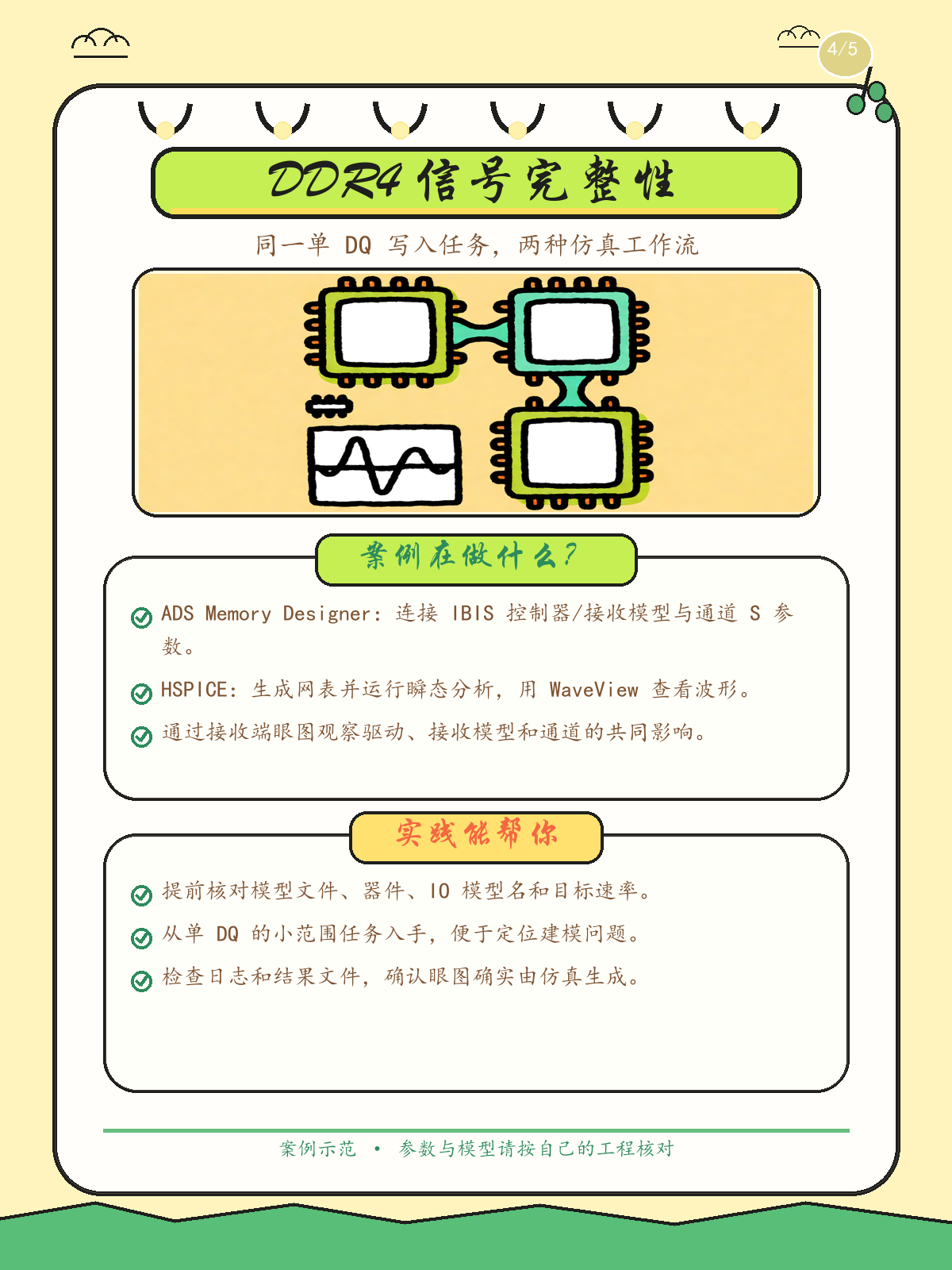

| ADS DDR4 | 使用 IBIS 发射端/接收端模型与通道文件，搭建单 DQ 写入仿真，并查看接收端眼图 | 为 AI 提供器件模型、通道、速率和目标观测点等关键输入，并用脚本辅助建模与核验 |
| HSPICE DDR4 | 编写并运行 DDR4 单 DQ 写入网表，查看波形和眼图相关输出 | 展示从输入模型、网表生成、仿真运行到结果文件检查的流程 |

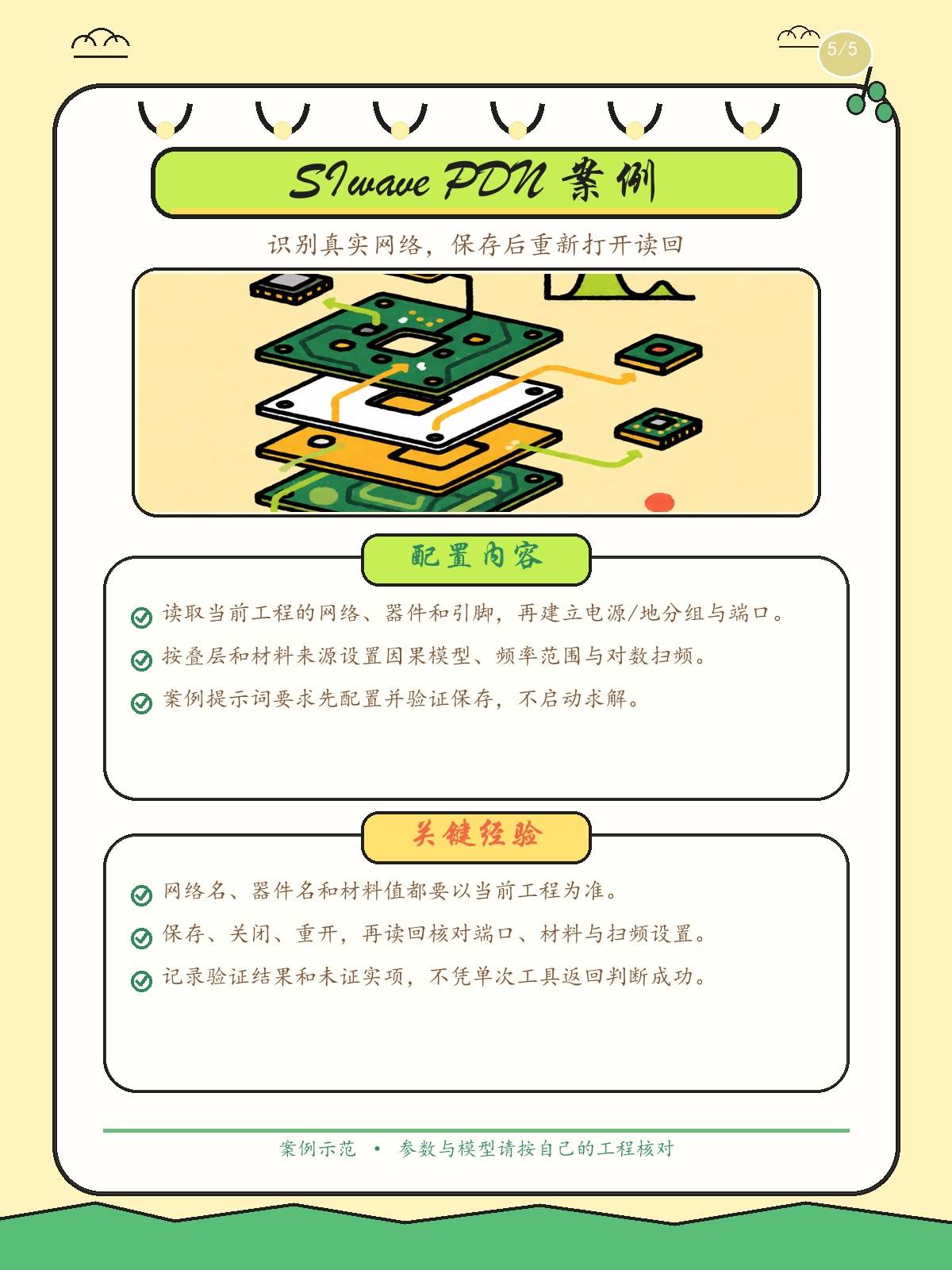

| SIwave PDN | 配置叠层、材料、供电/地网络分组、端口与对数扫频，并保存验证记录 | 先读取工程中的真实网络和器件，再设置参数；保存后重新打开并读回核对，避免只凭工具返回状态判断成功 |

## 能带来的帮助

- **快速理解 EDA MCP 的用途：** 看到 MCP 如何把自然语言任务转成软件工具调用，及其与普通脚本、GUI 操作的配合方式。
- **学习如何写出可执行、可检查的工程任务：** 案例提示词会给出目标、输入来源、操作顺序、保存要求和限制条件。读者可以据此编写适合自己工程的请求。
- **参考典型仿真流程：** 从建模和材料设置，到端口、求解配置、结果导出与读回验证，了解不同 EDA 工具中的关键步骤。
- **提高结果可追溯性：** 通过��本、工程副本、日志、清单和验证记录，学习怎样记录实际调用、参数来源、输出位置��未完成项。
- **降低重复工作的起点成本：** 可将通用提示词、配置流程和辅助代码改编到自己的任务中，减少重复搭建与排错；实际使用时仍需根据自己的模型、网表和软件版本调整。

## 建议阅读顺序

1. 先阅读 `02_EDA_MCP/EDA_MCP/README.md`，了解环境要求、安装配置方法和服务边界。
2. 根据准备学习的软件进入 `01_Sim_Case` 对应案例目录，先看任务提示词和输入文件，再查看脚本、工程与结果。
3. 对照 MCP 包中的相关 skill，了解工具调用前的检查、重要约束和结果验证方式。
4. 复现时使用自己的工程副本和模型，先确认软件会话、工具列表及输入文件，再逐步执行并检查保存结果。

## 使用前提与说明

- MCP 包面向 Windows 本地环境；按需需要 Python 3.12、支持本地 stdio MCP 的 AI 客户端，以及对应的 ADS、Ansys AEDT/SIwave 或 HSPICE/Custom WaveView 软件。
- EDA 软件许可、接收者自己的工程与模型文件由使用者自行准备。MCP 握手成功或工具列表可见，只代表服务可连接，不等于软件操作或仿真已经成功。
- 各案例中的工程、模型和参数用于说明相应流程。复现前请检查输入文件是否齐全、软件版本是否匹配，并根据自己的设计目标确认参数；不要把某个案例中的网名、器件名或材料参数直接套用到其他工程。
- 运行后的本机配置、访问令牌、日志、模型和仿真结果可能保存在案例或 MCP 目录中。再次转发前应检查分享范围，并排除不准备分享的本机配置和工程数据。
