3000m3液化石油气球罐有限元分析模型

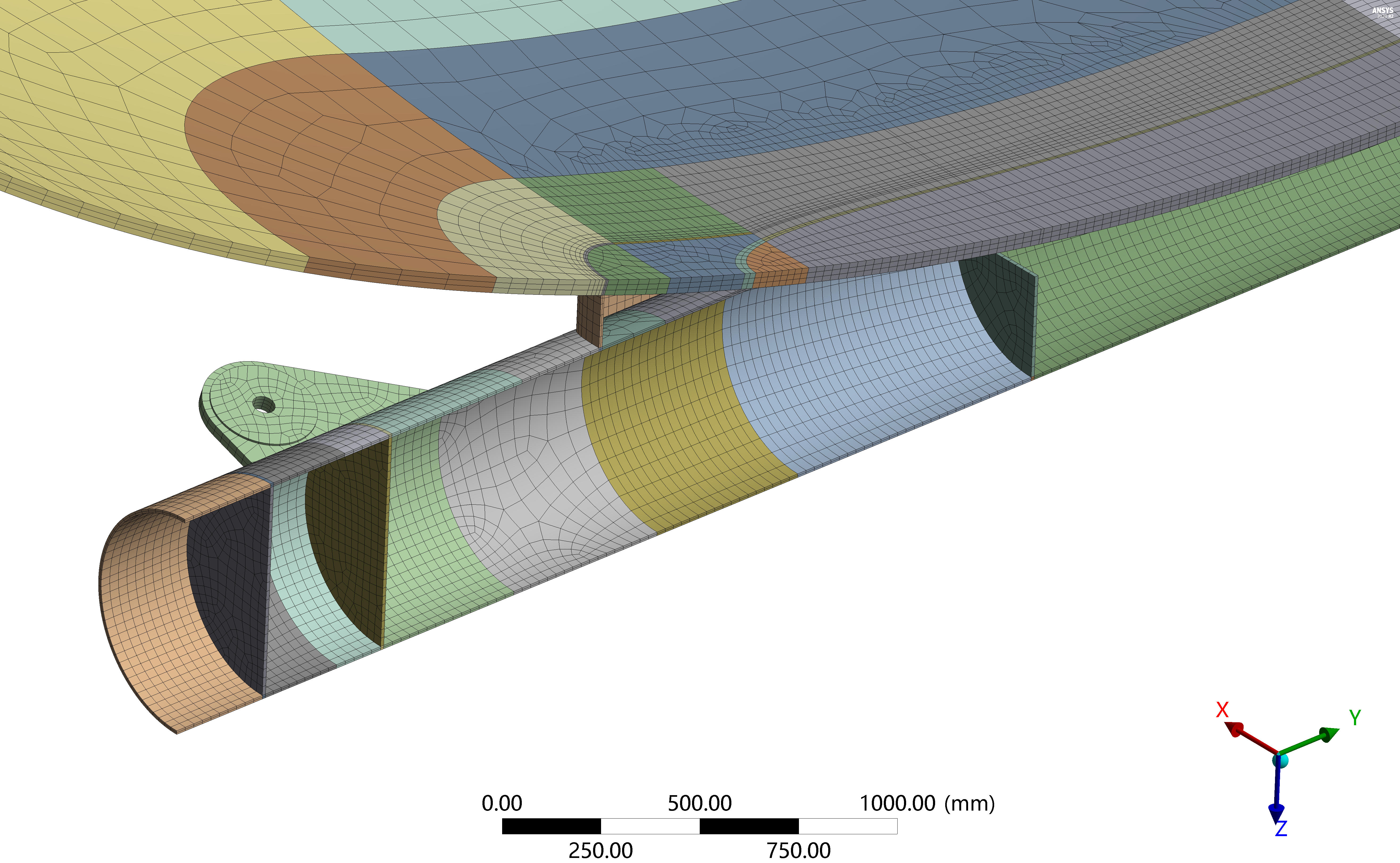

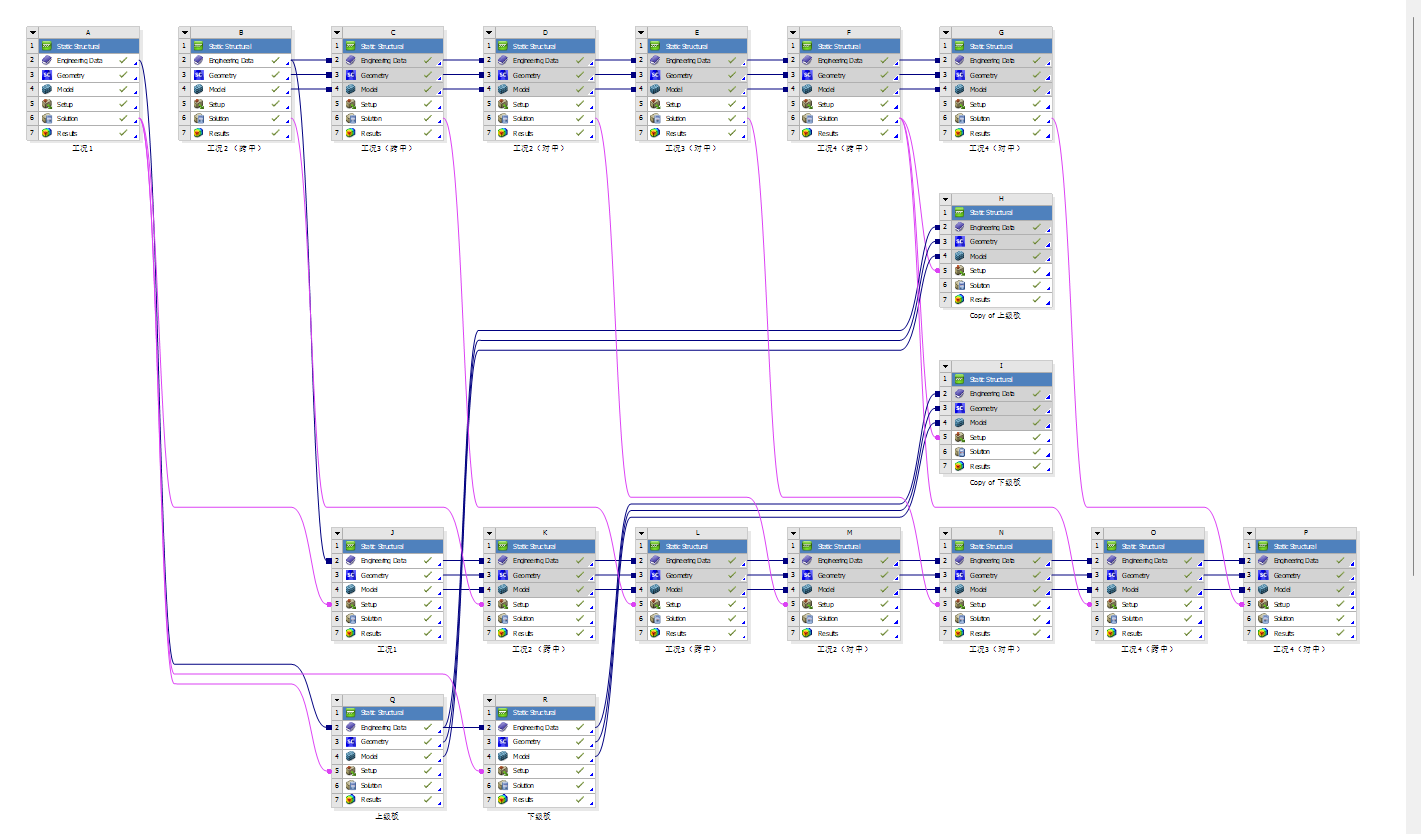

本案例使用ANSYS 2020R2 workbench平台创建，采用整体模型（壳单元）+子模型（实体单元）组合的方法进行有限元分析。进行了设计工况、100%风载荷、地震载荷+25%风载荷、水压试验共四种工况，其中风载荷及地震载荷包含支柱对中和支柱跨中两种情况。所有的接管也进行了详细的建模分析计算。整体模型（壳单元）+子模型（实体单元）的组合方式能够对球罐a点应力进行高精度的计算。
