预应力混凝土变截面连续梁桥

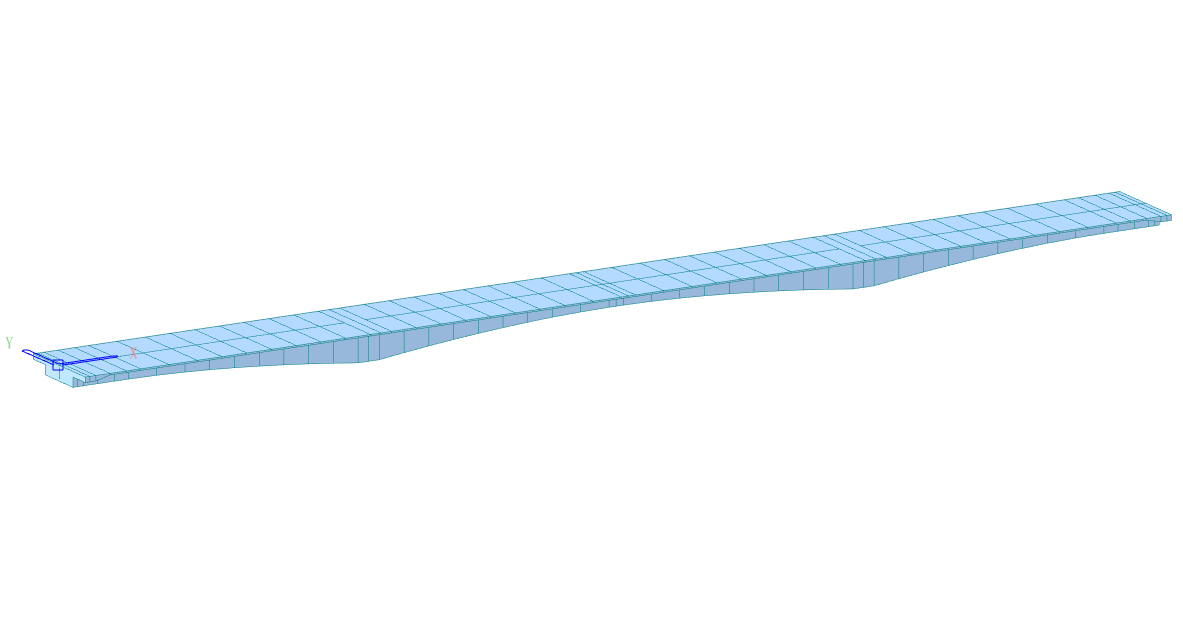

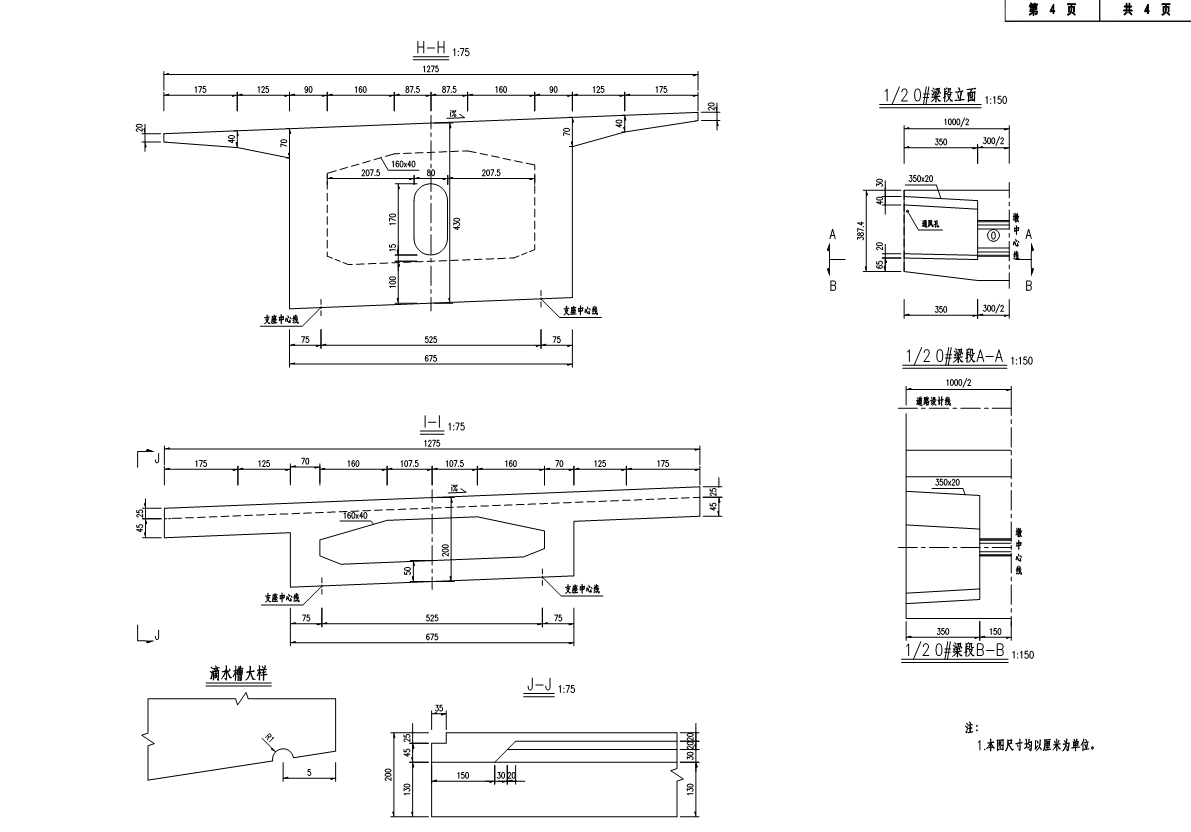

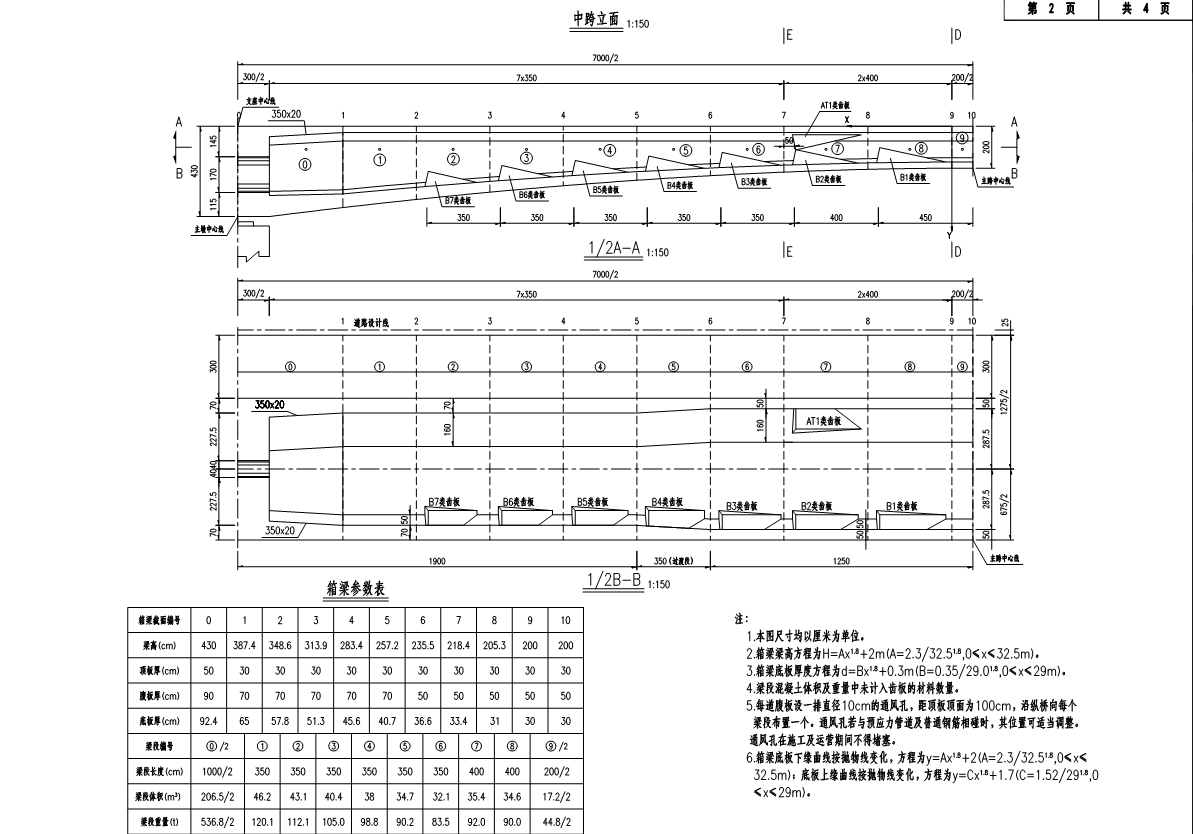

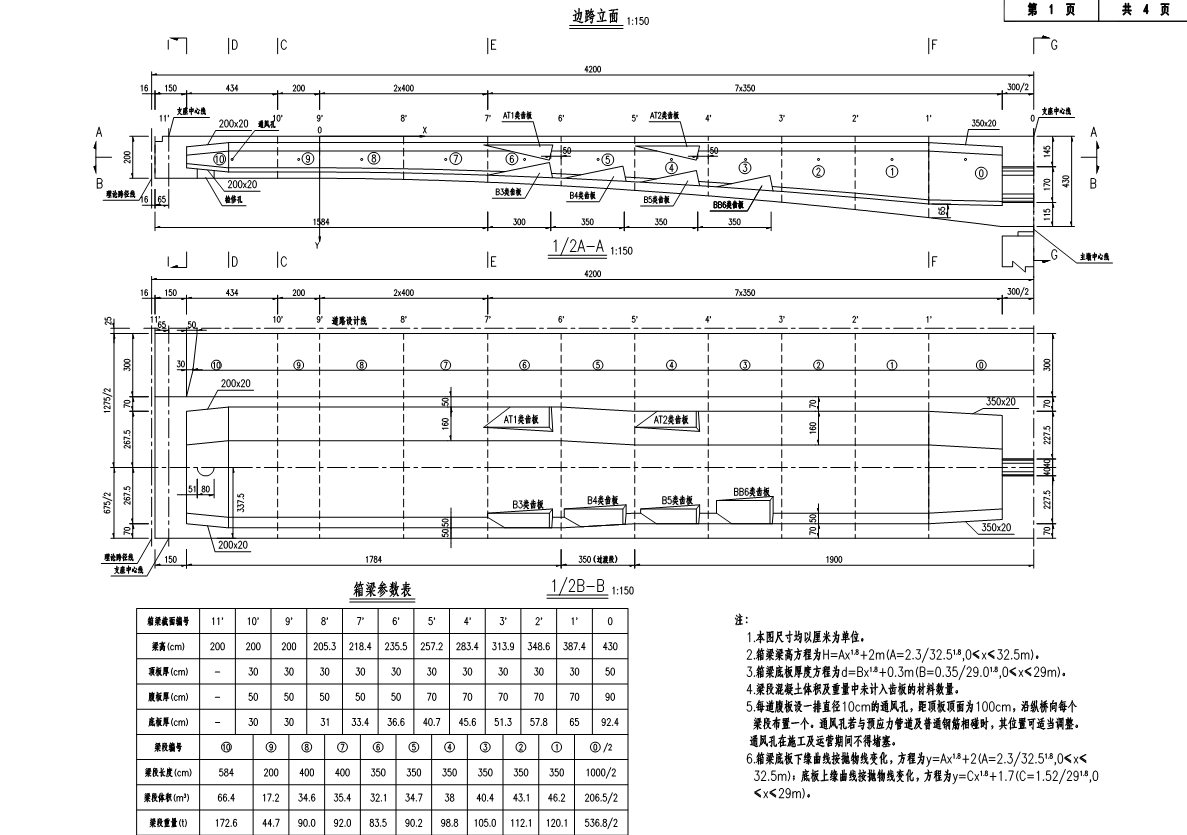

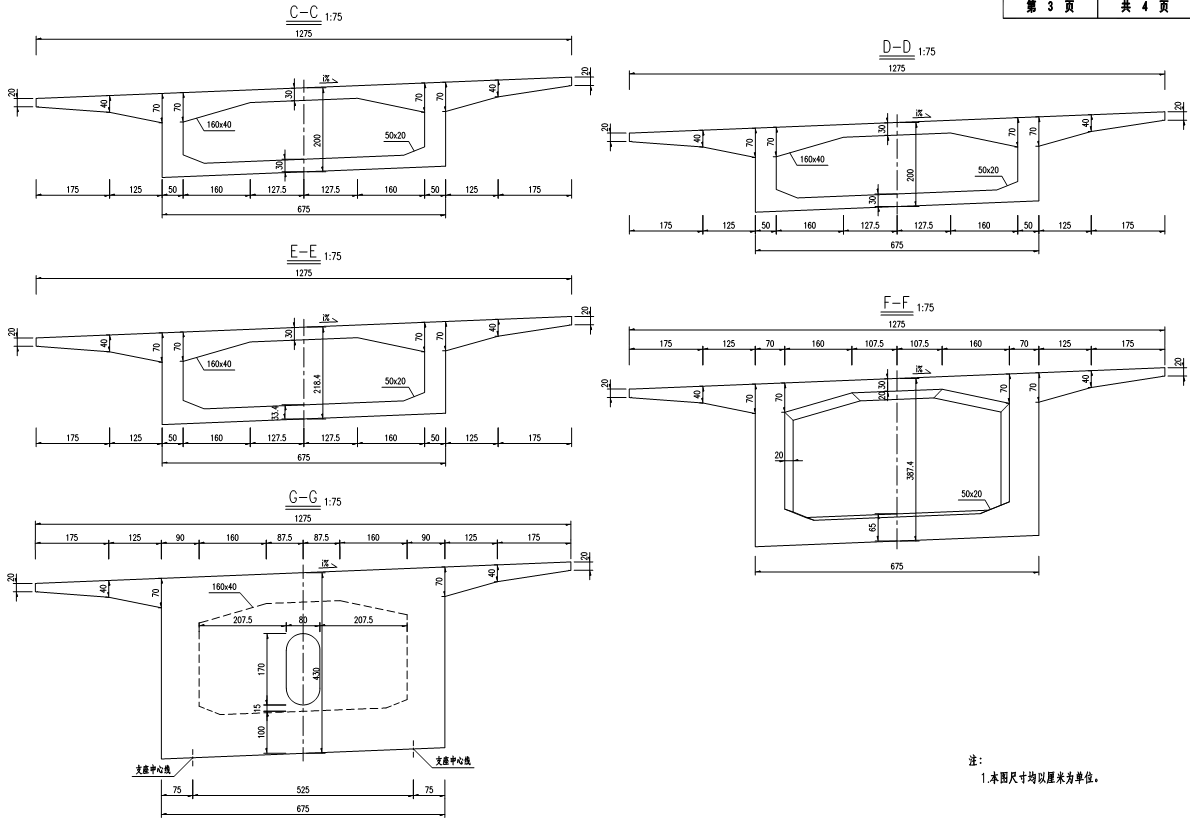

【简介】主桥跨径为（42+70+42）m的预应力混凝土变截面连续梁桥，主桥全长154m，主梁采用单箱单室截面。箱梁顶面宽为12.75m，箱梁底宽为6.75m，箱梁根部梁高为4.3m，跨中梁高2.0m，中间梁高按1.8次抛物线变化；箱梁根部底板厚度为92.4cm，跨中底板厚度为30cm，中间部分的底板厚度按1.8次抛物线变化；顶板厚度除零号块厚度为50cm外，其余节段顶板厚度均为30cm；零号块腹板厚度为90cm，1～5号块腹板厚度70cm，其余节段腹板厚度均为50cm。主梁采用C55混凝土，混凝土容重取26kN/m^3。案例模型进行了施工阶段模拟，荷载包括自重、挂篮、混凝土湿重、预应力、二期恒载等。
【使用软件】:Midas Civil2024版本及以上

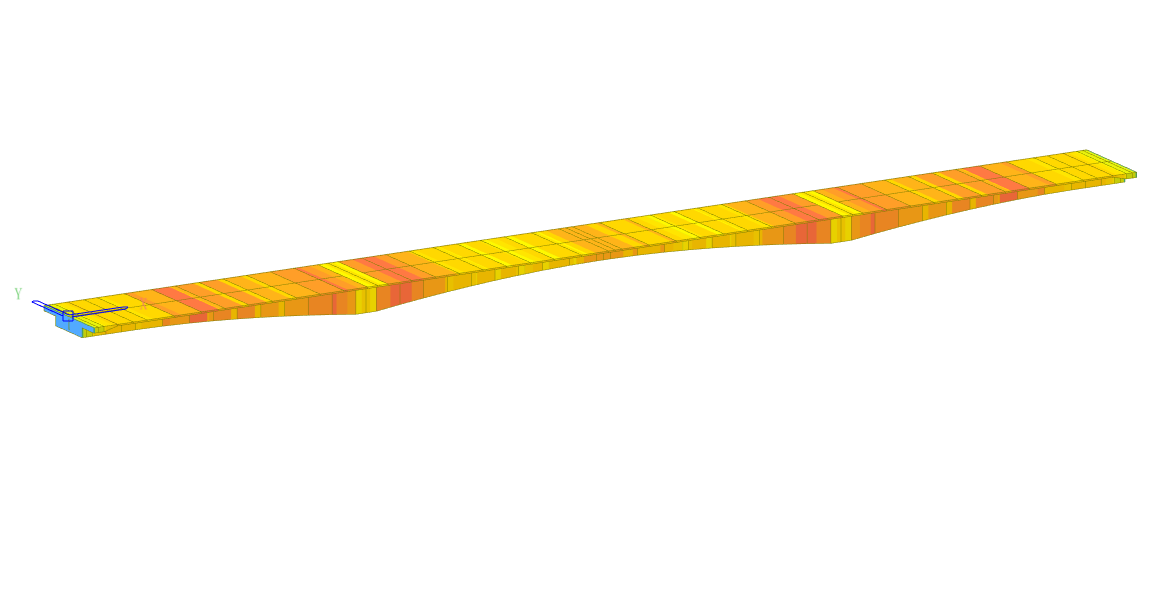

【分析内容】（1）分析全桥在各施工阶段的变形情况；（2）分析全桥在各施工阶段的应力情况；（3）分析绘出施工阶段的应力包络图，以便在几个应力值较大的截面安装应变计监测应力，保证全桥施工安全；（4）分析各梁段的预拱度，保证成桥线形平顺。
【用途】案例模型施工全过程模拟详实完整，内容系统全面，可供工程技术人员及科研人员学习交流及参考使用
