基于网格重分的2D环形齿轮锻造仿真

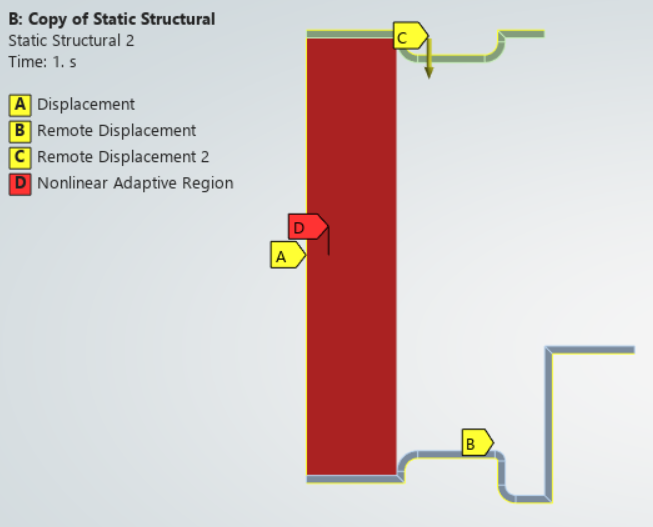

锻造过程使用与二维网格划格的二维轴对称模型进行模拟四节点结构实体单元 （PLANE182）。模型表示弹塑性圆柱形块（工件）位于刚性表面（静态模具）。
该块被另一个刚性表面（移动模具）变形，该表面以无限小的速度移动，使工件的最终形状成为齿圈具有完整的模具填充。
当 96% 的网格失真时，初始分析会因网格失真过大而发散达到总载荷 （TIME = 0.96）。
使用非线性自适应区域技术应用初始重新分区，并重新划分整个工件。分析继续使用新的网格并收敛完成，但网格严重扭曲。

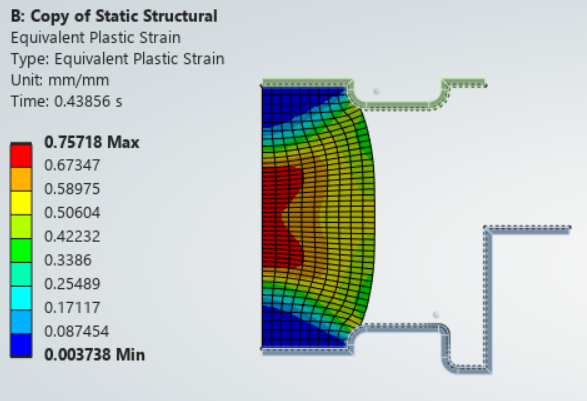

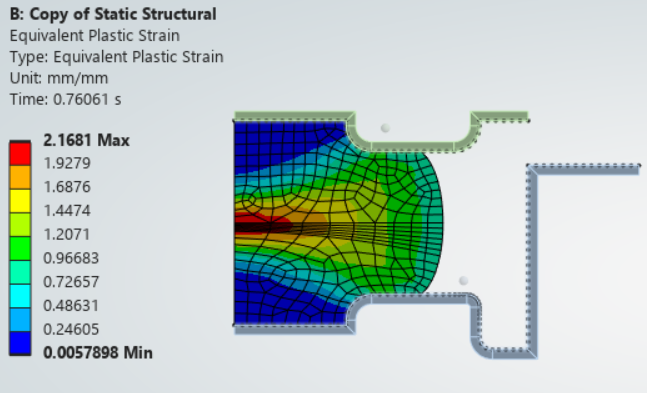

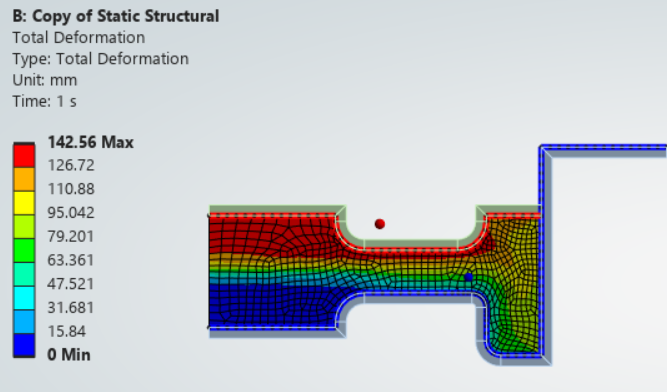

有效塑性应变和总应变的结果可以与类似问题的结果进行比较
