ANSYS SpaceClaim 批量几何生成自动化：Python 脚本实现与应用教程

本教程将介绍如何通过 Python 脚本实现 ANSYS SpaceClaim 几何生成的自动化流程。核心内容包括以下几点：
1. 文件夹结构自动化管理
功能：自动创建脚本模板目录（script/template）、几何输出目录（geometry）等必要文件夹，确保文件存放路径规范。
特性：支持可选清空目标文件夹（通过CLEAN_GEOMETRY_DIR参数控制），避免旧文件干扰，适用于批量生成场景。
2. 模板脚本动态生成与参数替换
核心逻辑：基于模板脚本（script_geo.py），通过关键字匹配替换机制，将动态参数（如几何文件路径、尺寸参数）写入脚本，生成可直接执行的自定义脚本。
支持参数类型：包括文件路径（自动转换为绝对路径）、字典（如几何参数集geo_params）、字符串 / 布尔值等，适配不同类型的配置需求。

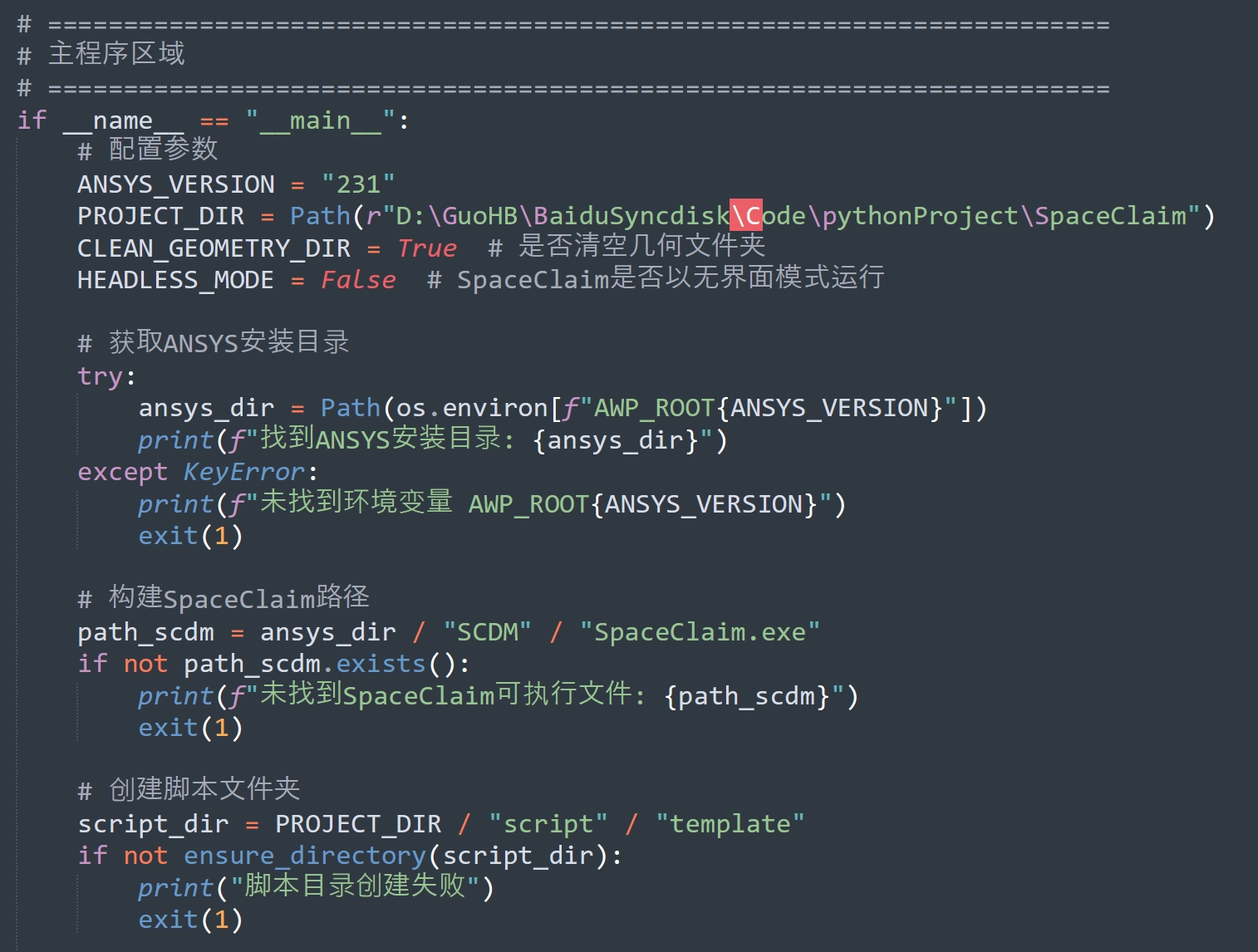

3. ANSYS SpaceClaim 自动调用与执行
路径自动识别：通过读取系统环境变量（如AWP_ROOT231），自动定位 SpaceClaim 可执行文件（SpaceClaim.exe），无需手动配置路径。
执行模式：支持两种运行模式 —— 界面模式（便于可视化调试）和后台模式（Headless=True，适合批量后台运行），执行完成后自动退出程序。

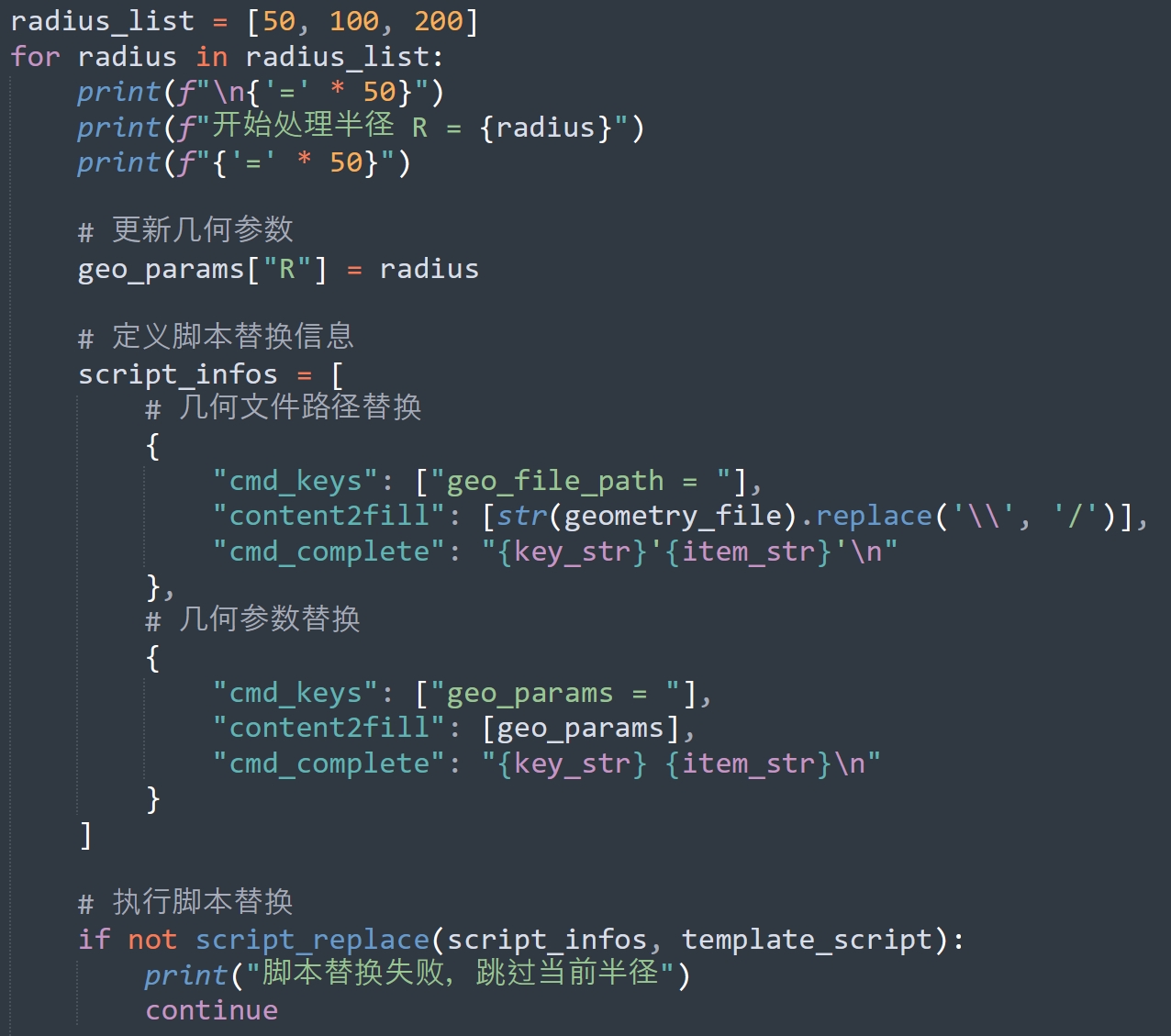

4. 参数化几何批量生成
参数控制：通过geo_params字典定义几何核心参数（如半径R、长度Linlet1等），支持循环修改参数（如示例中对radius_list的遍历），实现同一模型不同参数的批量生成。
流程自动化：每轮参数更新后，自动触发脚本替换、SpaceClaim 调用、几何生成全流程，无需人工干预。
5. 执行结果实时捕获与反馈
输出监控：通过subprocess模块捕获 SpaceClaim 的标准输出、错误信息及返回码，实时显示执行状态（成功 / 失败）。
问题排查：若执行出错，可通过打印的错误信息快速定位问题（如脚本语法错误、参数无效等），提升调试效率。
6. 高可扩展性设计
脚本结构模块化（文件夹管理、脚本替换、程序调用等功能独立封装），便于按需修改（如新增参数类型、扩展文件夹结构、适配其他 ANSYS 版本等）。
支持自定义几何参数集和输出路径，可直接应用于不同类型的几何建模场景（如机械零件、流体域等）。

通过本方案，可有效减少手动操作成本，支持批量生成不同参数（如不同半径）的几何模型，尤其适用于需要重复进行几何建模的工程仿真场景，帮助工程师和科研人员提升几何预处理效率，实现参数化建模的自动化与标准化。
