NX CAE案例模型8-重物跌落在柔性悬臂梁上的模拟

在多数跌落分析中，地面是刚性的或者刚度很大（几乎不考虑其变形），但重物跌落在柔性的悬臂梁上时，其施加的瞬态初始条件发生了很大的变化，比如其速度方向跟随悬臂梁挠度变化的，那么如何合理去模拟这类跌落过程呢？

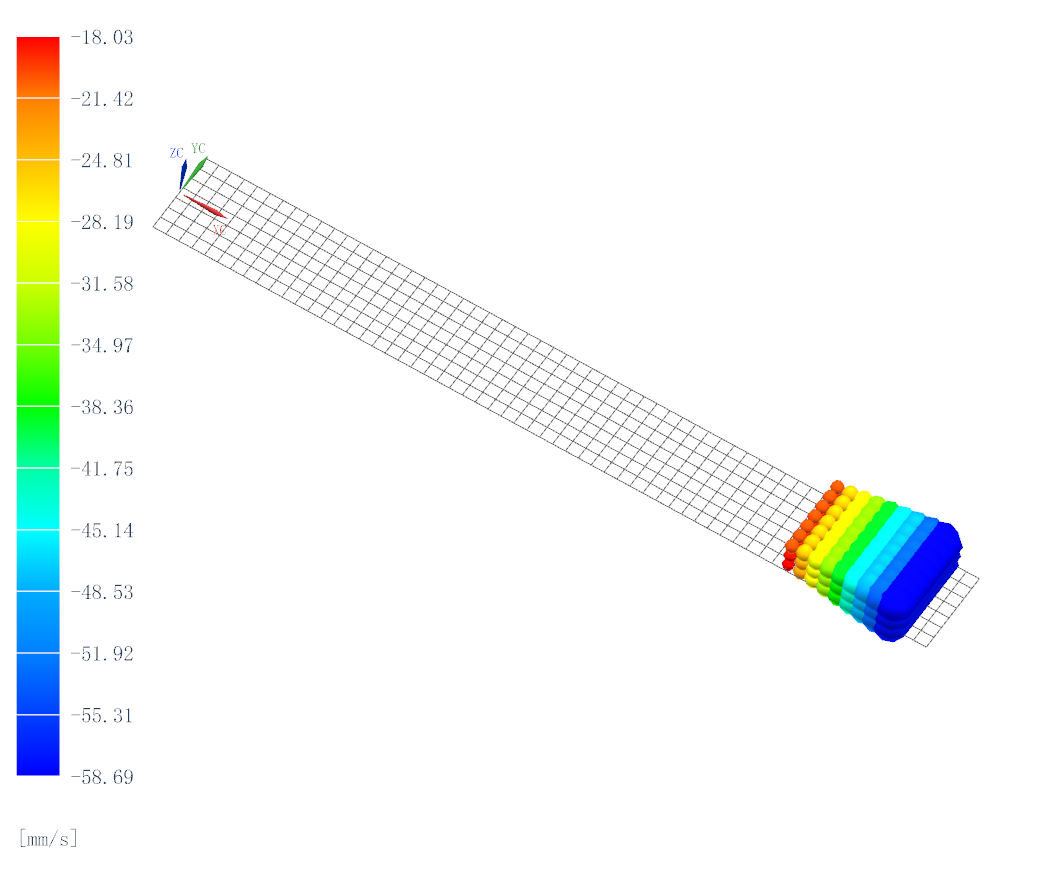

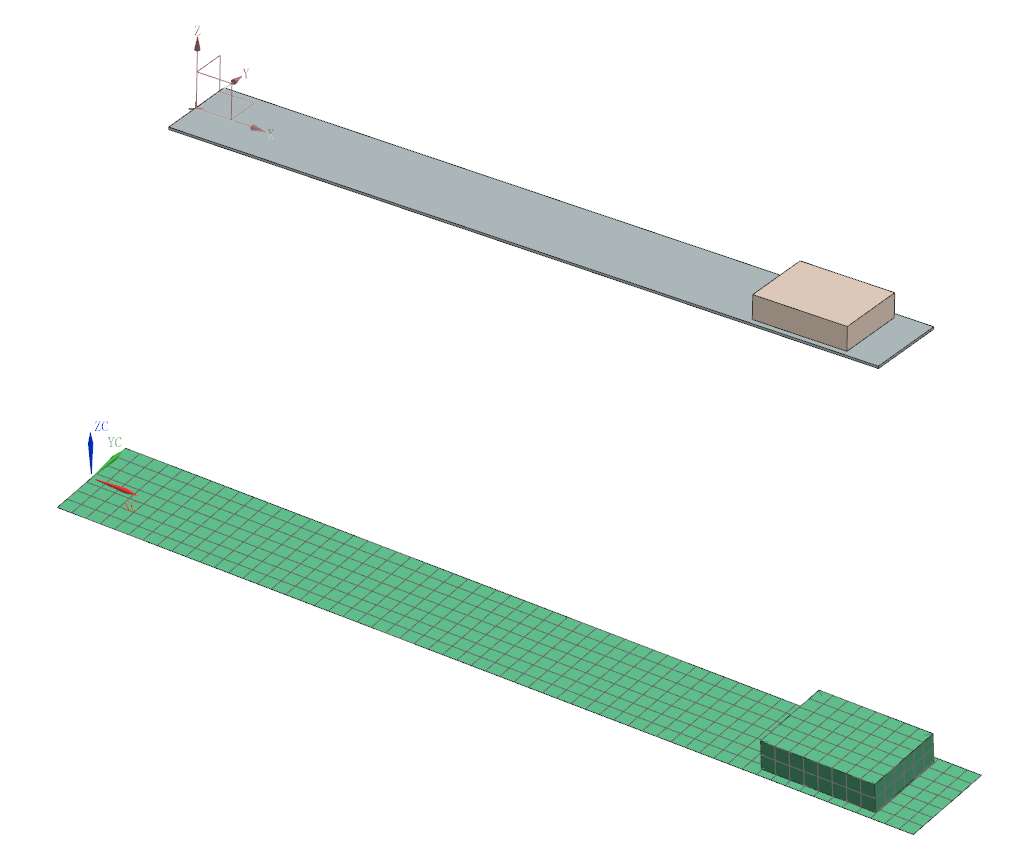

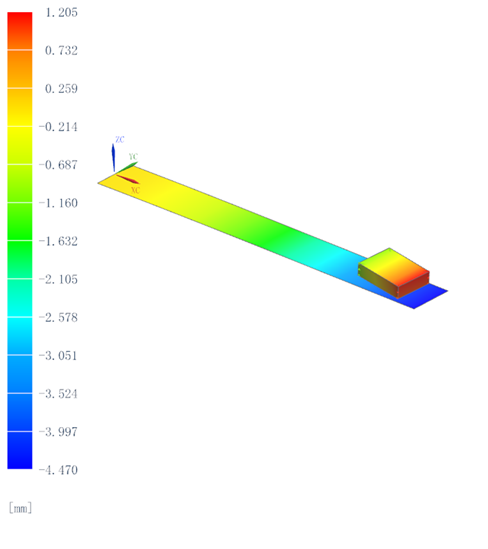

本案例使用版本为NX2406（案例思路也适合其他的版本），采用Simcenter Nastran求解器并建立SOL401静态和动态两个子工况来模拟重物跌落的过程，本案例关键内容包括了悬臂梁挠度输出为强迫位移约束的方法、圆柱坐标系的定义及其跌落时瞬态初始速度的定义方法，本案例提供了包括prt模型、FEM和SIM模型，以及本案例操作过程的说明（PDF），本案例适合欲提高NX CAE仿真能力的学习者。
