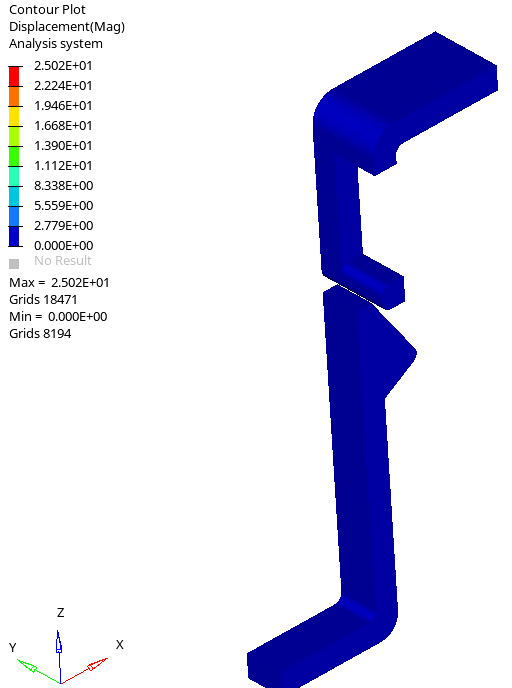

非金属卡扣的插拔（接触非线性实例）

案例包括卡扣的插拔的仿真分析源文件及结果文件
使用OptiStruct进行接触非线性分析的一般步骤如下：

模型准备‌

在HyperMesh中建立几何模型，确保接触区域网格质量良好
为接触对定义合适的单元类型（如CTRIA3或CQUAD4）

材料与属性定义‌

定义材料非线性属性（如弹塑性材料）
为接触区域分配材料属性

接触对定义‌

在HyperMesh中通过Contact Manager创建接触对
选择接触类型（如面-面接触或点-面接触）
设置接触参数（摩擦系数、接触刚度等）

载荷与边界条件‌

施加位移载荷或力载荷
设置固定约束边界条件

求解控制‌

在OptiStruct中设置非线性分析参数
定义载荷步和子步
设置收敛容差和最大迭代次数

求解与后处理‌

提交作业进行求解
在HyperView中查看接触压力、滑移量等结果

验证与优化‌

检查接触区域是否出现穿透或异常应力
根据结果调整接触参数或网格密度

对于更复杂的接触问题，可能需要使用MPC或RBE2单元来模拟接触行为。
