高压断路器解决方案

针对高压断路器的技术挑战，ANSYS提供完备且技术领先的设计解决方案，帮助企业高效解决断路器的研发和设计问题。ANSYS解决方案有利于企业全面地预测和优化高压断路器的性能，实现从电磁、结构、流体、温升到多物理域耦合的多领域设计

电场分布和绝缘设计

断路器灭弧室电场计算

触指表面电场强度

- 结合电电场计算优化触指形状。触指多，增加爬电距离，但触指端点之间的距离也会拉近。

GIS内部电场计算

• 典型计算

- 计算母排表面电场强度，优化绝缘设计

- 计算绝缘盆子电场

三工位绝缘盆子形状优化和电极表面形状优化是关键。

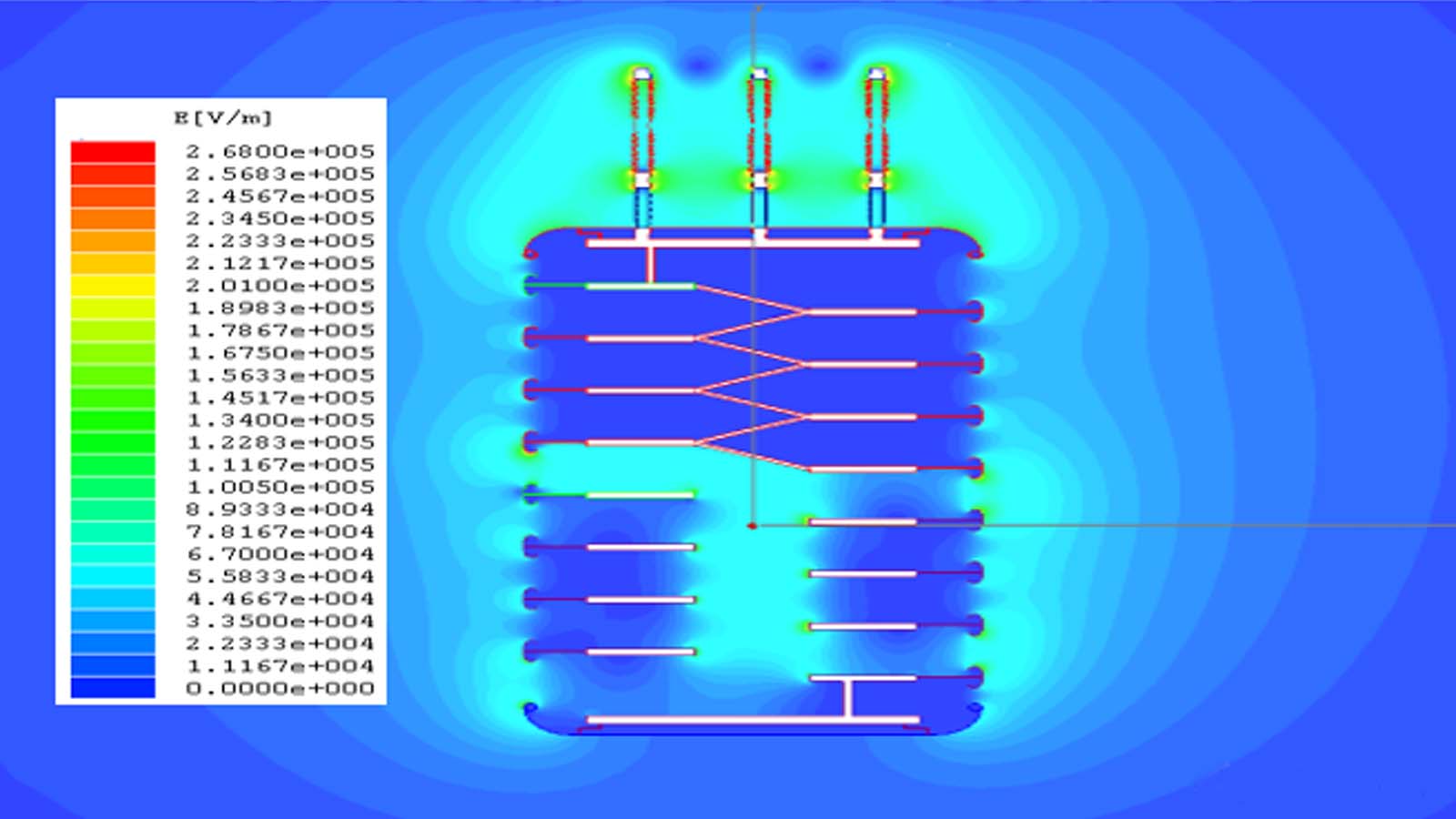

换流阀电场计算

• 换流阀整体电场计算

- 阀层电场计算

- 屏蔽环电场计算

- 均压分析

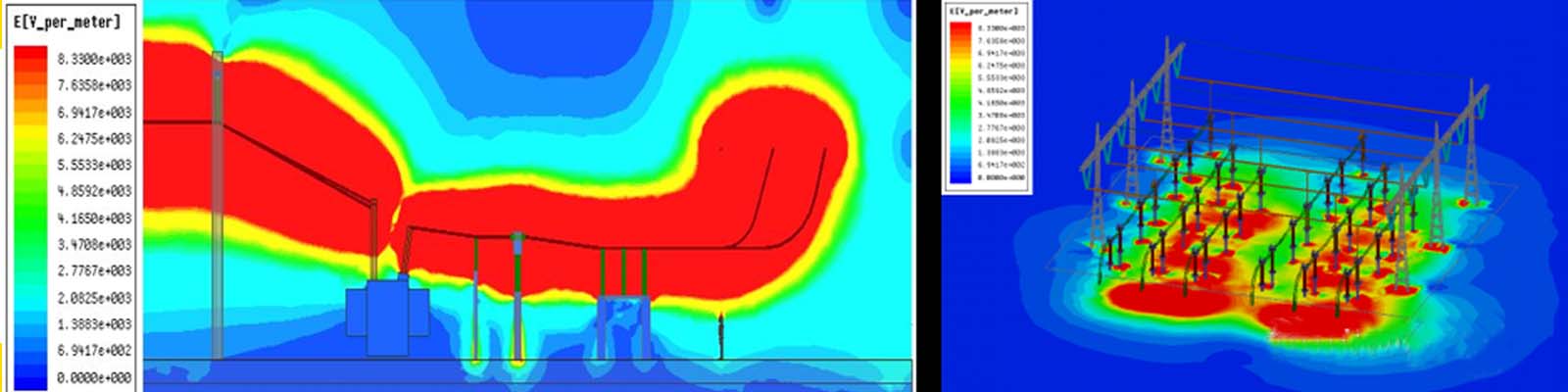

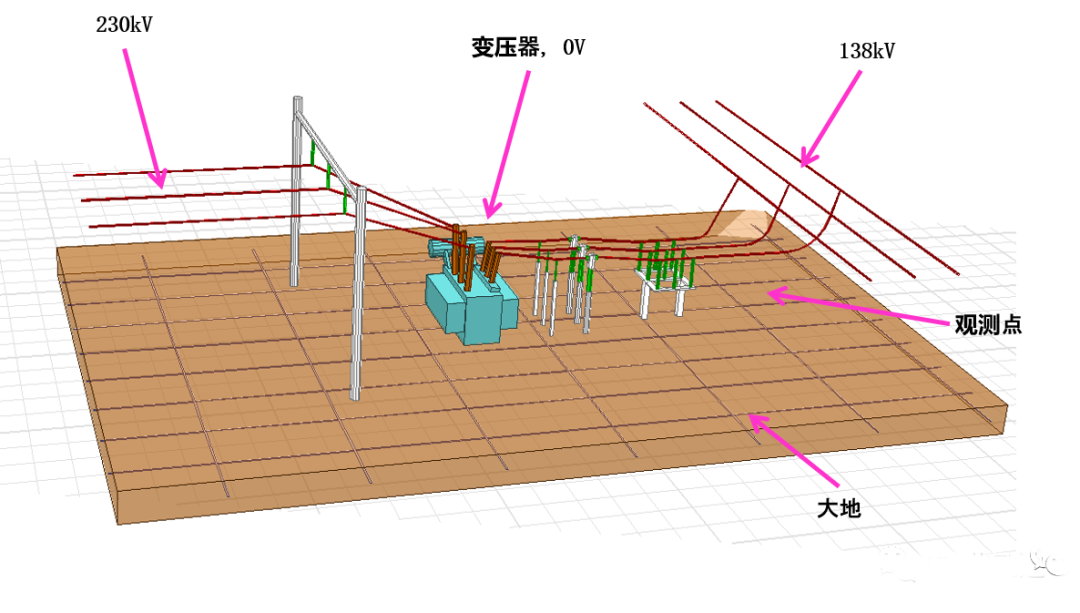

变电站电场计算

• 大型变电站电场分布

场路耦合仿真

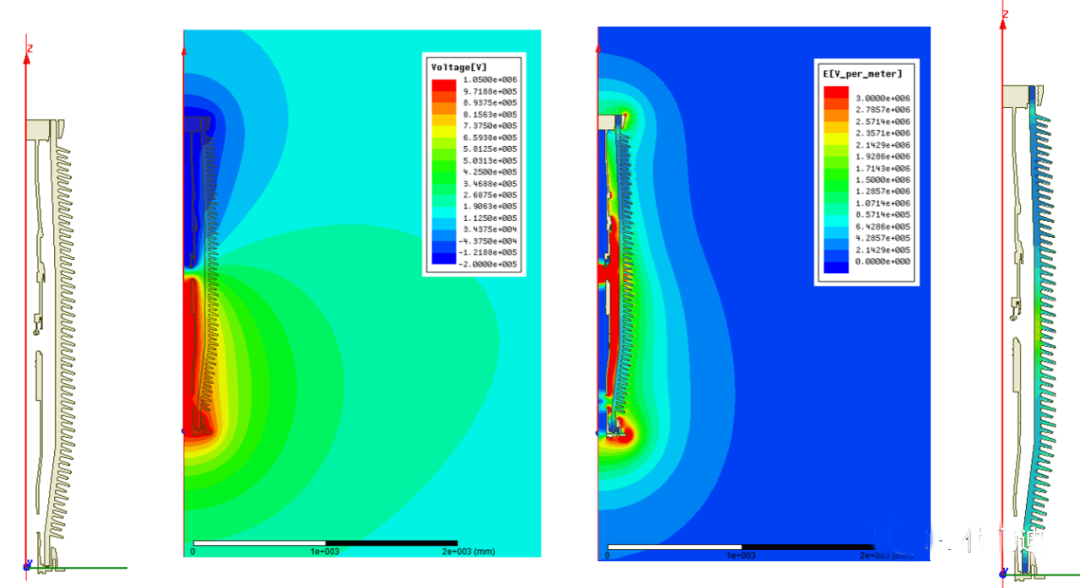

• 避雷器电场计算

- 通过Maxwell计算电容分布，生成等效电路

- 等效电路导入Simplorer计算电压分布

- Maxwell根据电压计算电场分布

 高压断路器磁场分析

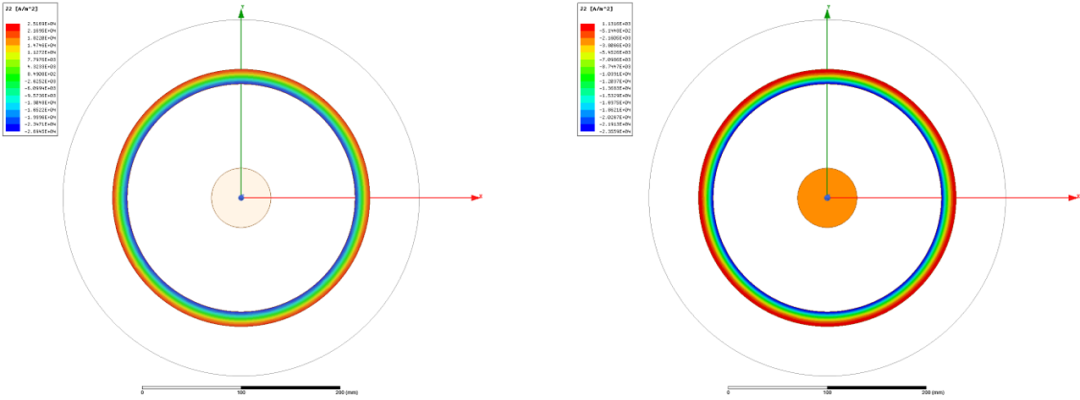

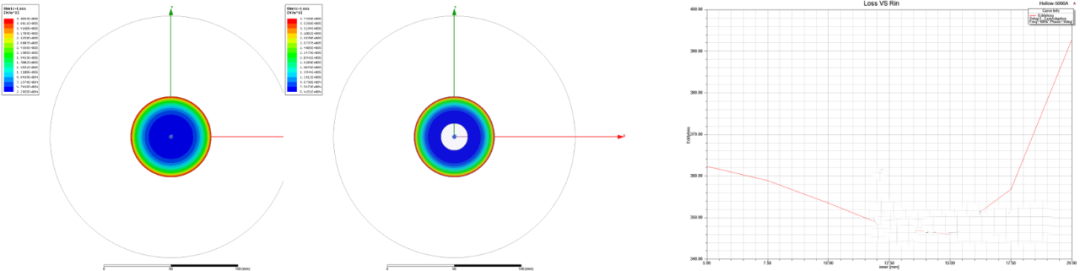

GIL母排涡流计算

• 计算涡流损耗

• 对比实心导体和空心导体的损耗

GIS壳体接地分析

• 计算在不同接地设计时壳体上的涡流

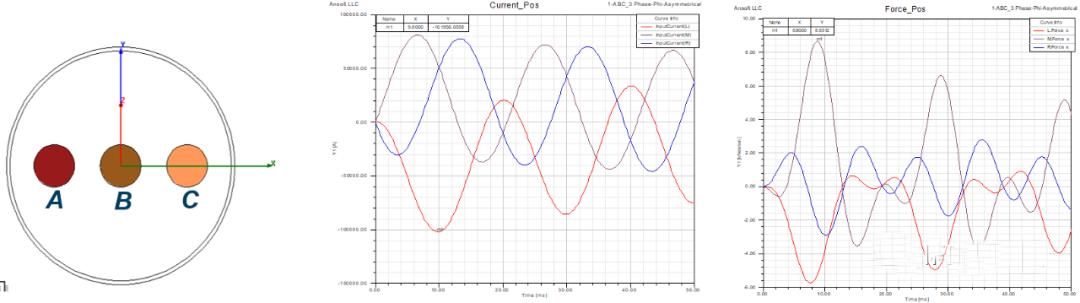

短路电动力

涡流损耗和漏磁计算

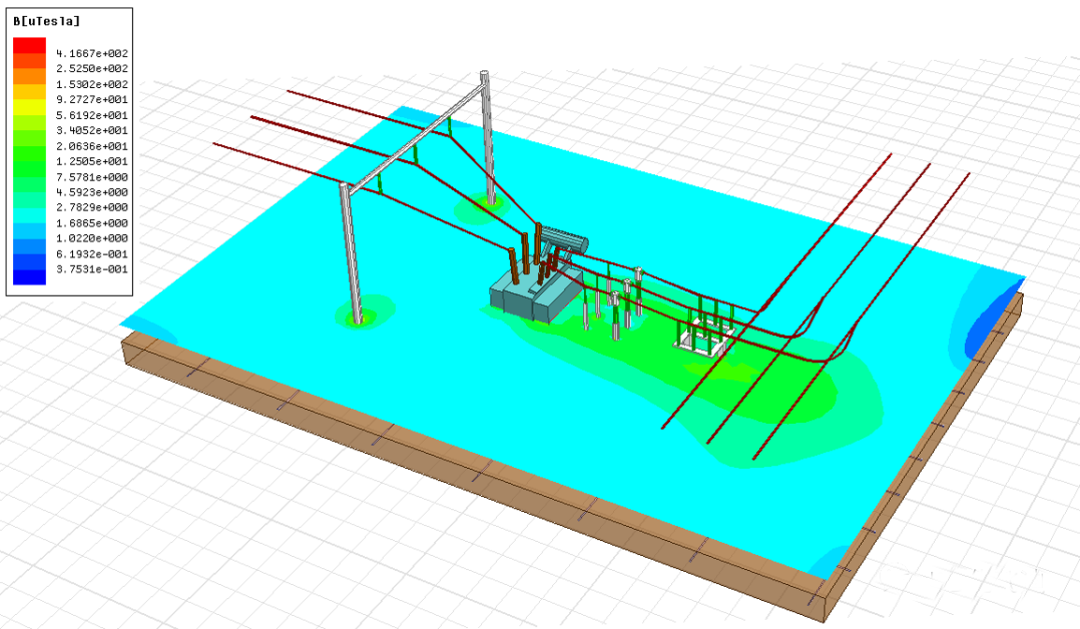

变电站整体磁场分析

研究变电站区域内磁场辐射

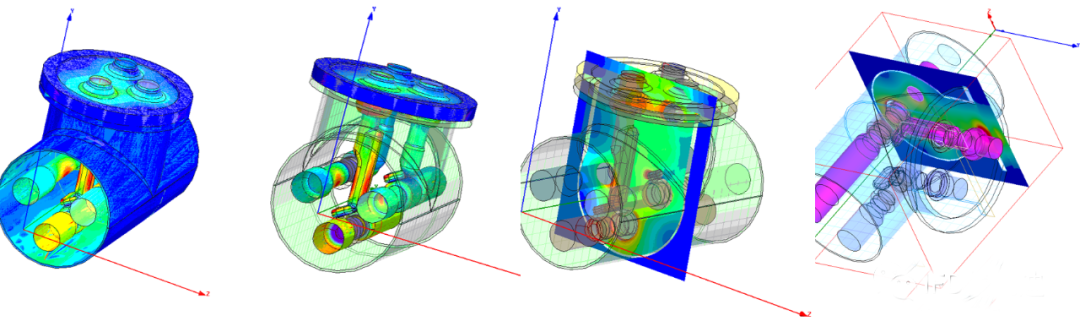

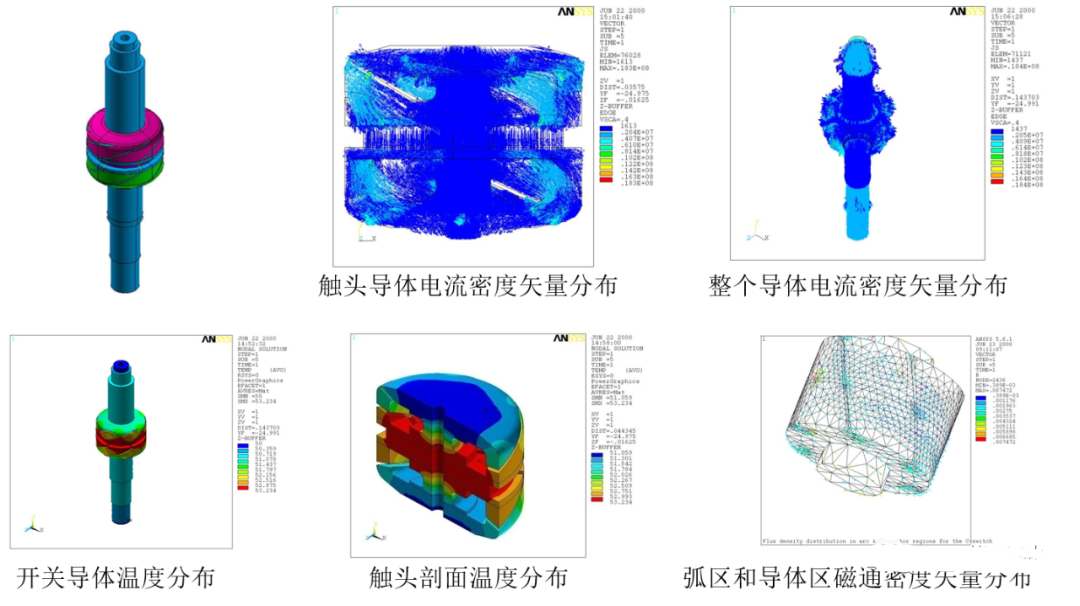

真空开关电磁分析

带镀层回路的导电特性分析

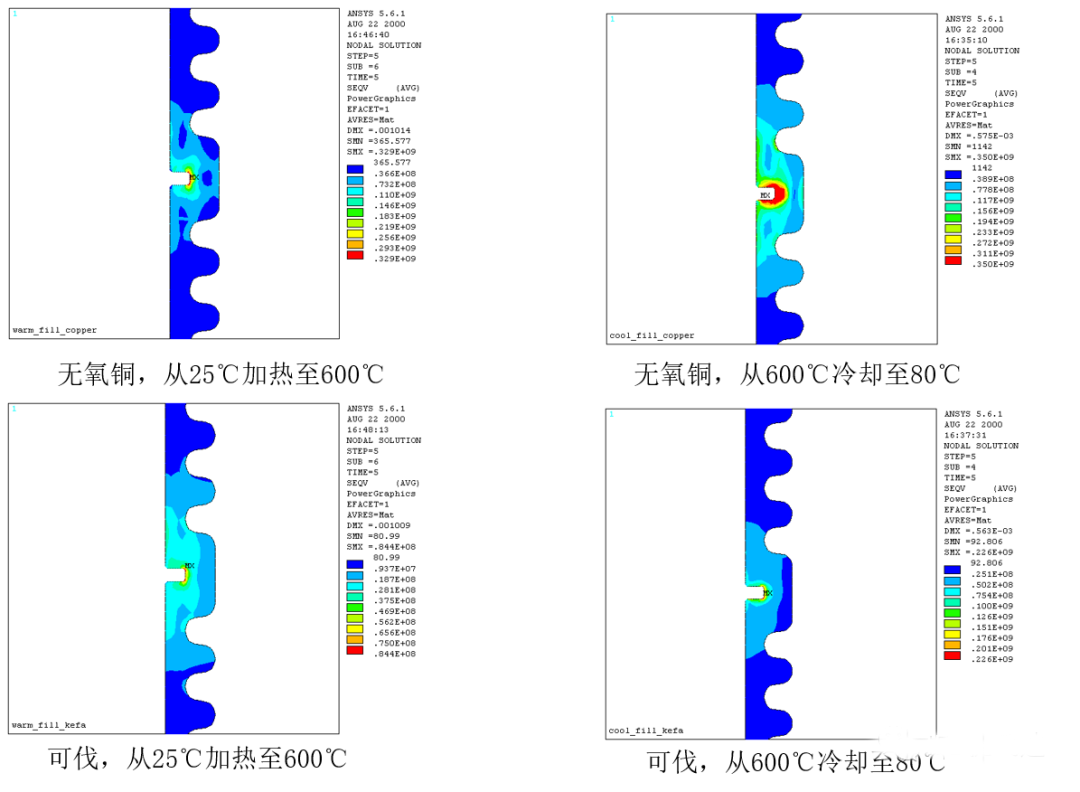

结构场和多场耦合应用：真空开关瓷壳热应力分析

接插件插拔过程分析

大型电器设备运输工况分析

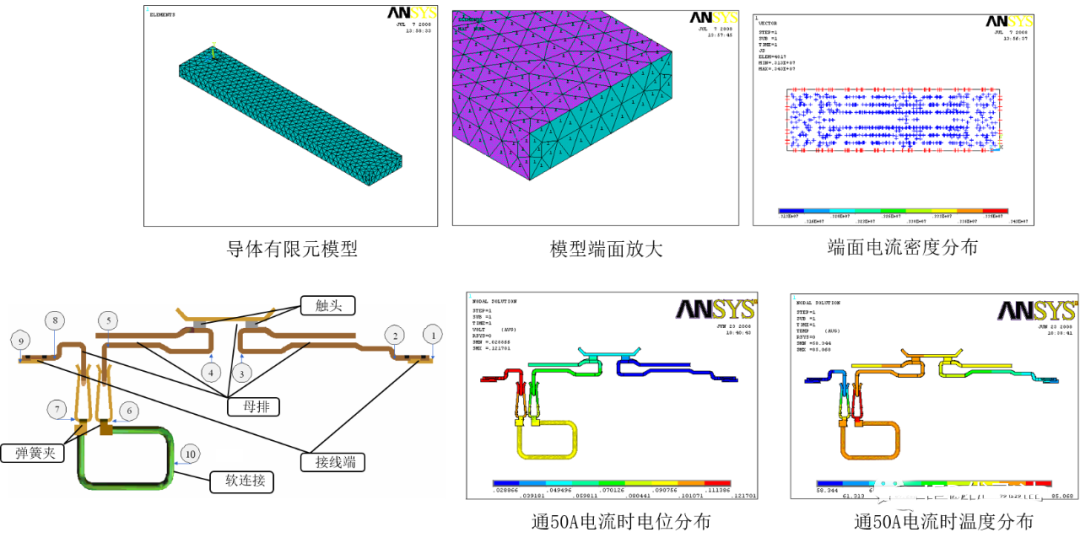

断路器导电回路热分析

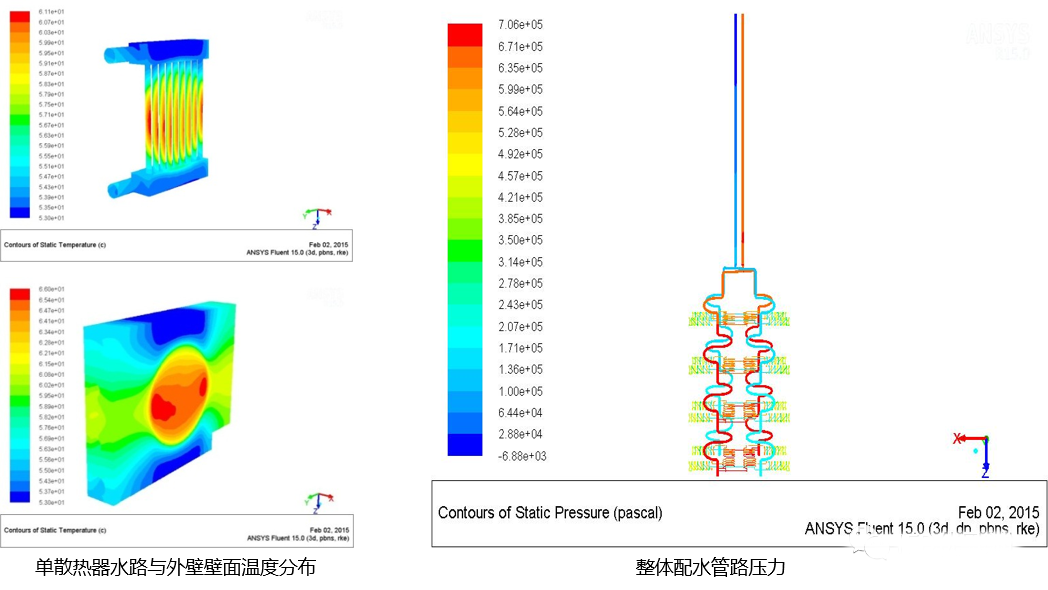

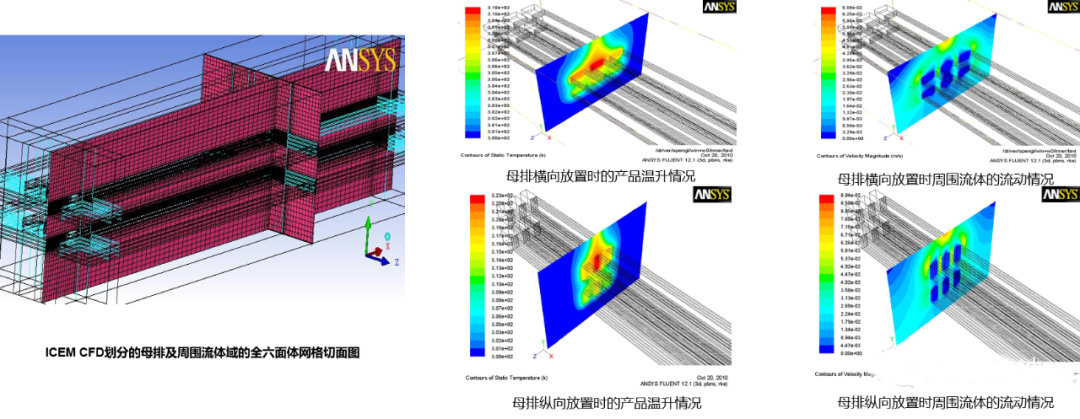

换流阀散热系统分析

我司提供免费询价服务权益，报价前需提供如下材料：

1. 3D模型文件（step格式即可），或者要模拟的部件图片，如涉及保密项，我司可以先签订保密协议；

2.  模拟工况，要模拟的条件说明，输入条件，包含边界条件、仿真要求、交付物输出形式、以及实现效果等；

3. 软件要求，工期，技术说明等；
