非标机械设计：步进/伺服电机选型计算及案例分析

在非标机械设计中，步进电机和伺服电机是常用的驱动元件，用于实现精确的运动控制。选择合适的步进或伺服电机对于保证机械设备的性能和效率至关重要。本文将为大家介绍步进/伺服电机的选型计算及案例分析，帮助大家更好地进行非标机械设计。

一、步进/伺服电机的基本概念和分类

1. 步进电机是一种能够将电脉冲信号转换为角位移或线位移的电机。

2. 伺服电机是一种能够精确控制位置、速度和加速度的电机。

3. 根据结构的不同，步进电机可以分为永磁式步进电机和混合式步进电机；伺服电机可以分为交流伺服电机和直流伺服电机。

二、步进/伺服电机选型计算的基本原理

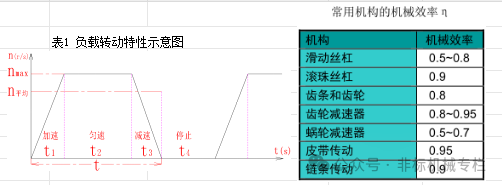

1. 步进/伺服电机选型计算主要包括两个方面：扭矩计算和速度计算。

2. 扭矩计算：根据机械设备所需的扭矩和转速，计算出步进/伺服电机所需的额定扭矩。

3. 速度计算：根据机械设备的工作条件和要求，计算出步进/伺服电机所需的额定转速。

三、步进/伺服电机选型计算的方法

1. 扭矩计算方法：

（1）确定机械设备所需的扭矩T和转速n。

（2）根据公式T = k * V，计算出步进/伺服电机所需的额定扭矩T。其中，k为扭矩常数，V为电压。

2. 速度计算方法：

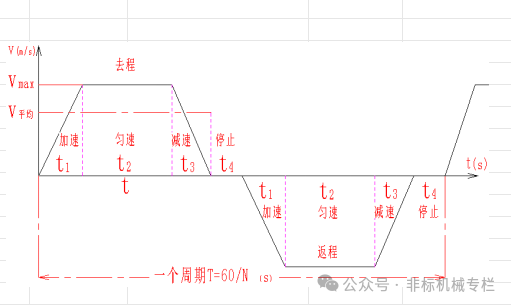

（1）确定机械设备的工作条件和要求，包括工作角度和工作频率等。

（2）根据公式n = f / θ，计算出步进/伺服电机所需的额定转速n。其中，f为脉冲频率，θ为步距角。

四、步进/伺服电机选型计算的案例分析

1. 某公司需要设计一台机床，要求实现高精度和高效率的运动控制。经过分析，确定需要选用永磁式步进电机。

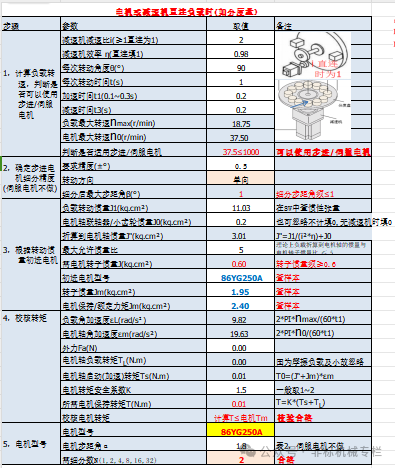

2. 根据机床的工作条件和要求，计算出所需的扭矩为2N·m，转速为300rpm。

3. 根据公式T = k * V，计算出所需的额定扭矩为2.5N·m。再根据机床的工作角度、工作频率等要求，计算出额定转速为360rpm。

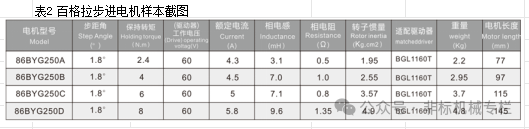

4. 综合考虑以上因素，最终选择了一款永磁式步进电机，其额定扭矩为2.5N·m，额定转速为360rpm。实际应用中，该步进电机能够满足机床的工作要求。

五、步进/伺服电机选型计算的注意事项

1. 在扭矩计算中，要考虑到机械设备的工作条件和要求，选择合适的扭矩常数和电压。

2. 在速度计算中，要根据实际情况选择合适的脉冲频率和步距角。

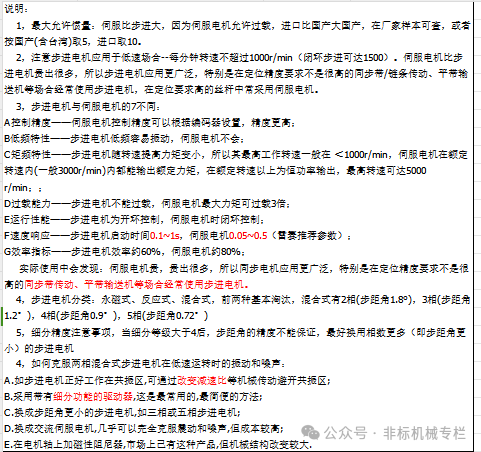

3. 在选择步进/伺服电机时，要根据实际情况选择合适的结构和类型，以满足机械设备的需求。

步进/伺服电机选型计算是非标机械设计中非常重要的一环，它能够确保选择合适的步进/伺服电机，保证机械设备的性能和效率。

通过了解步进/伺服电机的基本概念和分类，掌握扭矩计算和速度计算的方法，以及注意一些选型计算的注意事项，我们可以更好地进行非标机械设计，提高设计的准确性和可靠性。

同时，结合实际情况进行案例分析，可以帮助我们更好地理解和应用步进/伺服电机选型计算方法。
