金属支架尺寸优化

本文依据金属材料一般结构支架，对其进行Optistruct中的尺寸优化结构设计，尺寸优化是对结构尺寸和参数进行优化，优化设计变量是结构单元的属性。

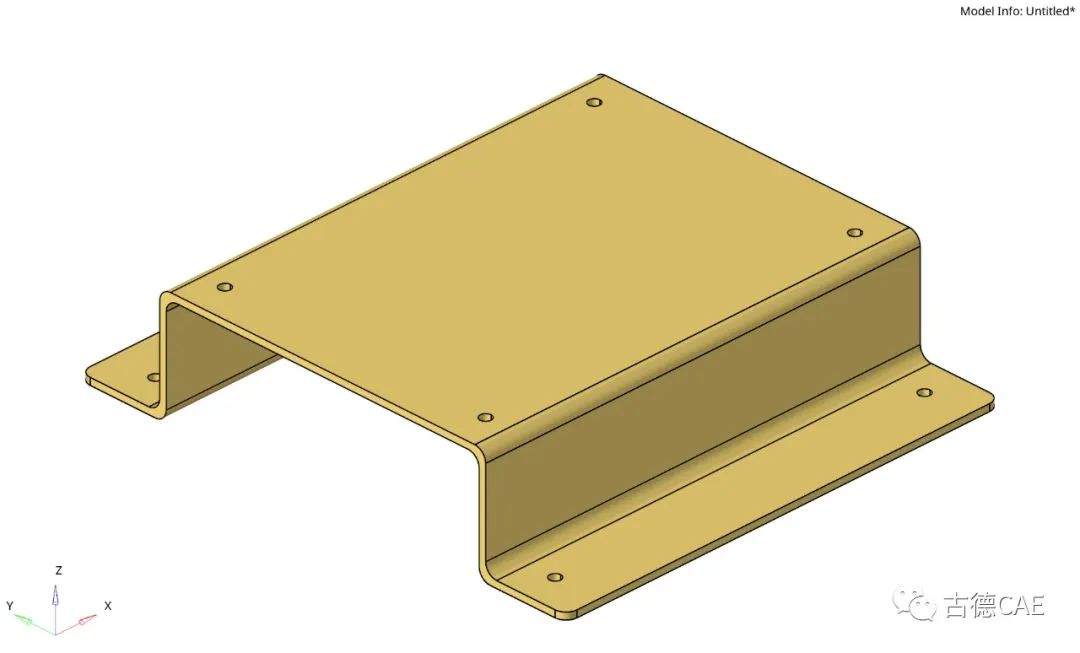

首先构建几何模型，如下图所示：

图1

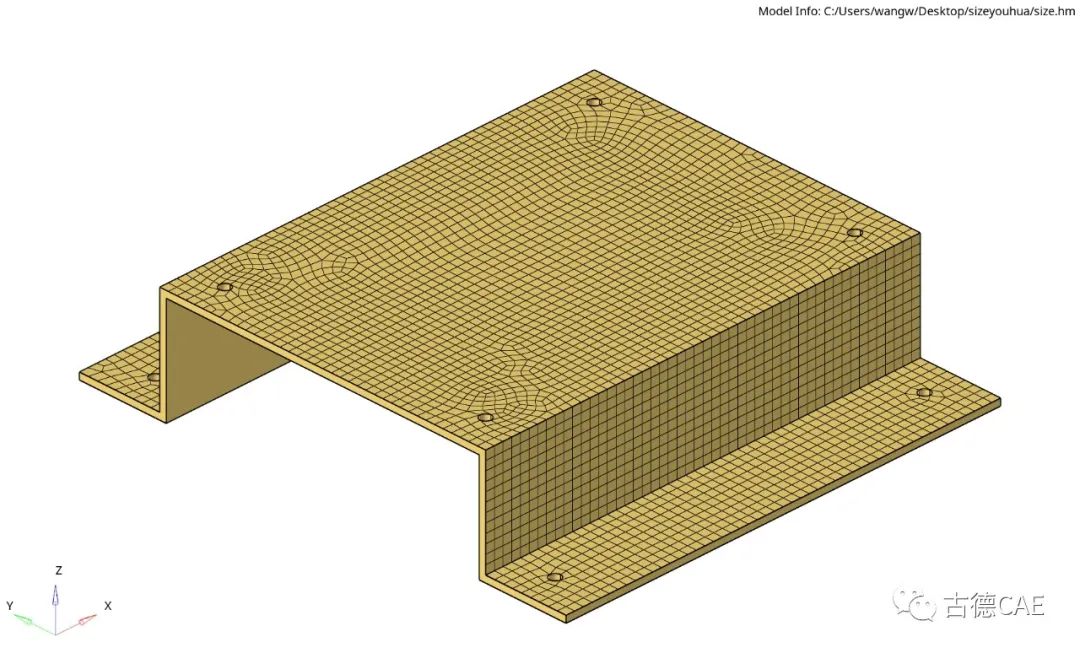

对其导入的几何模型进行几何处理，并简单划分有限元网格，如下图所示：

图2

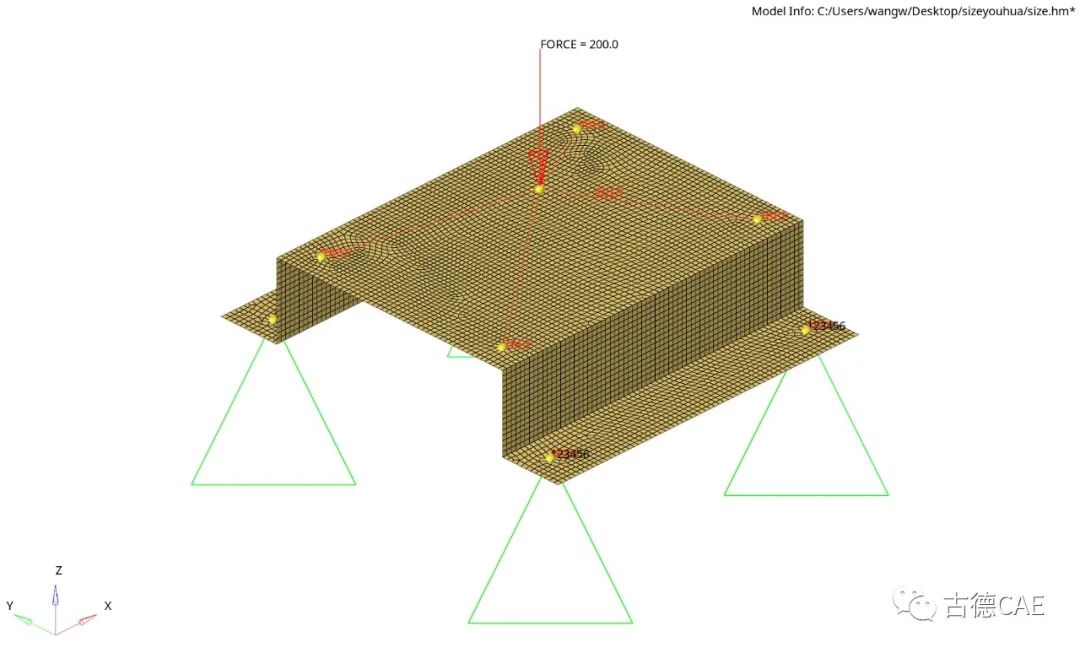

对模型中的底部支架孔部构建4个1D RBE3单元，施加约束；对模型中的顶部支架孔部构建4个1D RBE3单元，并在其上方设置重心点，施加力，如下图所示：

图3

输入材料参数，并创建PSHELL的property，设置厚度为2mm；

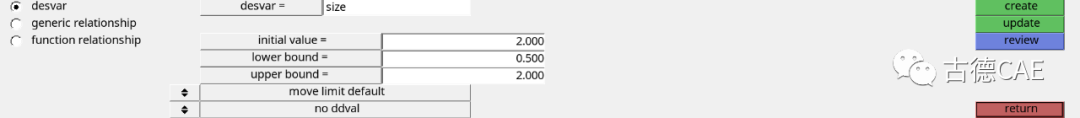

进入操作面板中analysis中的optimization界面，选择size（parameter），在desvar中输入参数如下图所示；

图4

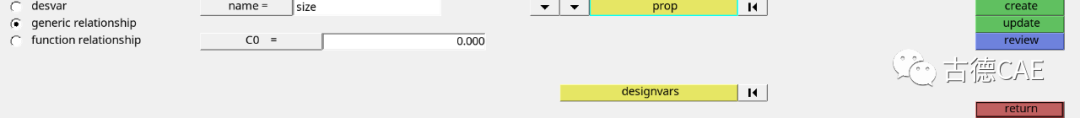

输入下图所示的参数，在prop中选择上文创建的property，在designvars中，设置其线性系数为1；

图5

尺寸优化目标函数通常为体积或质量最小化，分别创建responses响应为mass和staticstress；

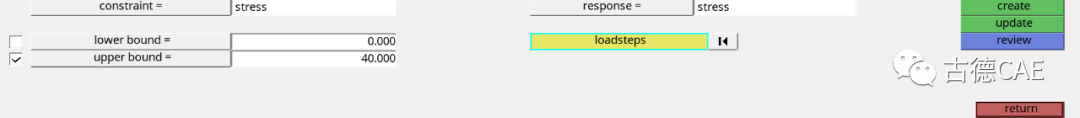

在dconstraints中创建stress约束，如下图所示：在objective中创建目标函数为最小化质量；

图6

最后在optistruct中进行优化设计。查看其结果文件XX.HTML，最终质量减少5.52%，并满足所约束的条件。
