一文读懂正交幅度调制（QAM）：让信号 “挤一挤”，带宽利用率翻倍的关键技术

如果你用过 5G、WiFi 6 或者看过高清有线电视，可能没听过 “正交幅度调制（QAM）”，但你享受的 “高速下载、无卡顿追剧”，背后都有它的功劳 —— 简单说，QAM 是一种让有限带宽 “装下更多数据” 的 “信号压缩术”，是现代通信里 “效率至上” 的核心玩法。

先搞懂：QAM 到底在解决什么问题？

通信的本质是 “把数字信号（0 和 1）通过电磁波传到远方”，但电磁波的 “道路”（带宽）是有限的 —— 比如 5G 的某个频段，每秒能传输的 “信号次数”（符号率）是固定的。

如果只用最简单的 “开关信号”（比如用 “高电平” 代表 1，“低电平” 代表 0），每秒只能传 1 个符号对应 1 位数据，效率太低了。就像一条公路，只允许单车通行，明明能跑汽车，却浪费了运力。

QAM 的作用，就是把这条 “单车路” 改成 “多车道汽车路”：同时用 “幅度变化” 和 “正交载波”，让一个 “信号符号” 能携带多位二进制数据，比如 1 个符号带 4 位、6 位甚至 10 位，直接把带宽利用率拉满。

拆解 QAM：“正交”+“幅度调制”，两个关键词搞定核心原理

QAM 的名字里藏着两个关键技术，理解它们，就懂了 QAM 的大半：

1. 第一步：“正交载波”—— 让信号 “走双车道不打架”

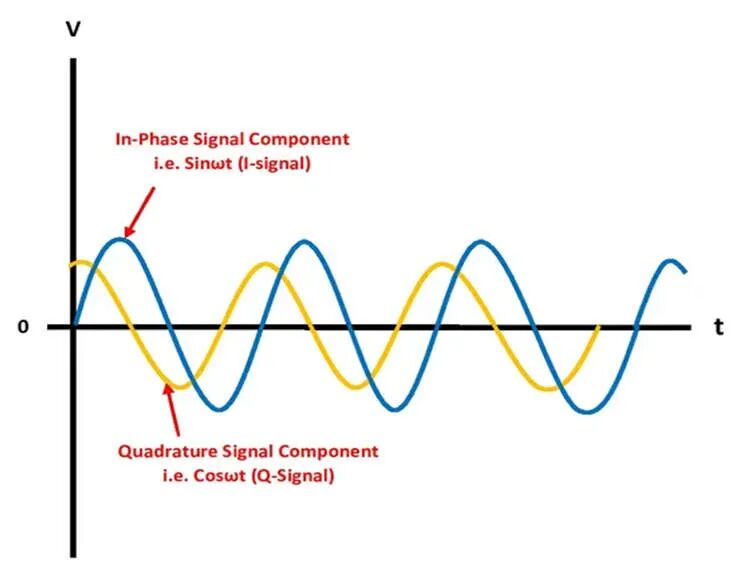

“正交” 指的是两个相位差 90 度的载波（比如一个是正弦波 sinωt，一个是余弦波 cosωt）。这两个载波就像两条 “平行且不干扰的车道”，可以同时传输两路独立的信号。

举个例子：你要传 “1011” 和 “0100” 两组数据，不用分两次传，而是把第一组给 “正弦车道”，第二组给 “余弦车道”，同时发出去 —— 接收端能通过 “相位过滤”，把两路信号分开，互不影响。

这一步就比 “单车道” 多了一倍的传输能力，相当于公路从 “单向单车道” 变成 “双向双车道”。

2. 第二步：“幅度调制”—— 让每个 “车道” 能 “拉更多货”

光有双车道还不够，QAM 还会给每个车道的信号 “调幅度”—— 简单说，就是让载波的 “高度”（幅度）对应不同的数字。

比如用 “4 级幅度”：幅度 1 对应 00，幅度 2 对应 01，幅度 3 对应 10，幅度 4 对应 11。这样一来，每个车道的 1 个符号就能带 2 位数据。

结合第一步的 “双车道”，两个车道各带 2 位，总共就是 4 位 —— 这就是最常见的 “16QAM”（4×4=16 个信号点）。

如果把幅度等级提高到 8 级（000-111），双车道就能带 6 位数据，对应 “64QAM”（8×8=64）；提高到 32 级，就是 “1024QAM”（32×32=1024），1 个符号带 10 位数据 —— 效率直接翻 10 倍！

直观理解：用 “星座图” 看 QAM 的 “信号密码本”

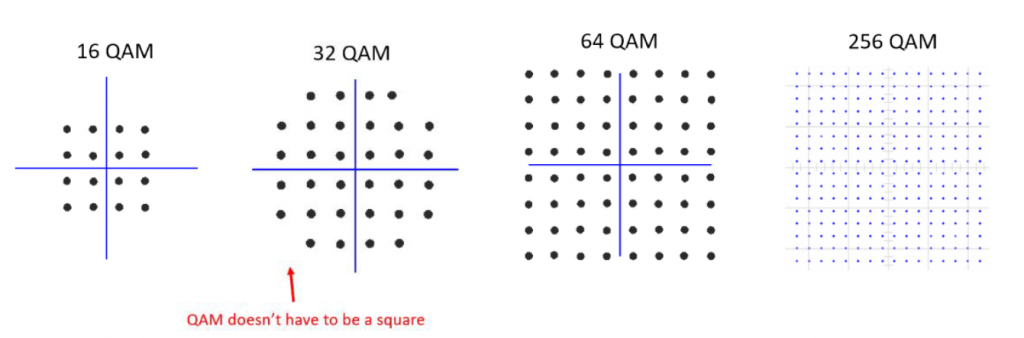

QAM 的所有信号组合，都能画在一张 “星座图” 上 —— 横轴是余弦载波（Q 路）的幅度，纵轴是正弦载波（I 路）的幅度，每个点就是一个 “信号符号”，对应一组二进制数据。

比如 16QAM 的星座图，有 16 个点，每个点对应 4 位二进制（比如 “0000” 对应左下角的点，“1111” 对应右上角的点）：

• 接收端收到信号后，会判断 “信号落在哪个点附近”，比如收到一个幅度接近 “横轴 3、纵轴 2” 的信号，就知道它对应 “1001”，从而恢复出数字数据。

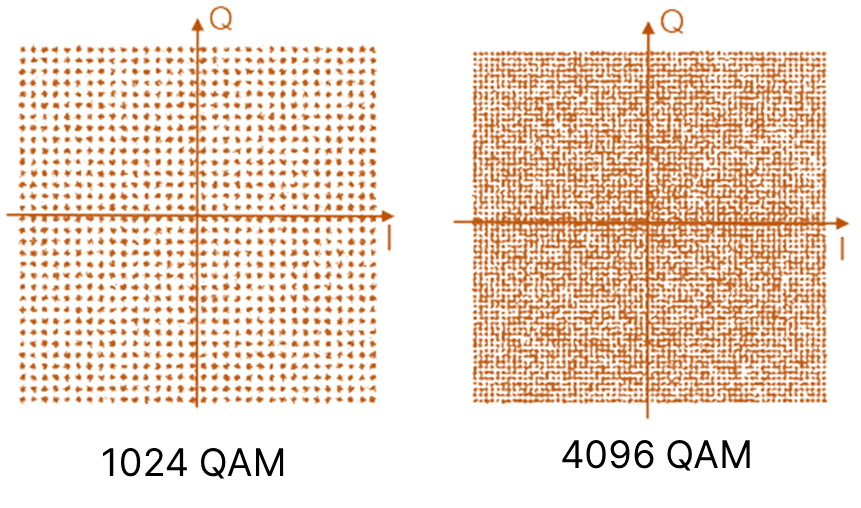

星座图上的 “点越多”（QAM 等级越高），每个符号带的数据就越多，但也越 “娇气”—— 如果信号受到干扰（比如噪声），很容易 “认错点”（比如把 “1001” 错认成 “1010”），所以高阶 QAM（比如 1024QAM）需要更稳定的信号环境（比如 5G 的近基站区域、WiFi 的近距离场景）。

QAM 的 “等级鄙视链”：等级越高，效率越高，但要求也越苛刻

常见的 QAM 等级有 4 种，对应不同的 “效率 - 稳定性” 需求，就像手机的 “性能模式” 和 “省电模式”：

比如你在 5G 基站楼下，手机会自动用 1024QAM，下载速 度能到 1Gbps 以上；走到郊区，信号变弱，就会降到 64QAM，速度虽然慢了，但至少不会断网 —— 这就是 QAM 的 “动态适配” 智慧。

生活里的 QAM：从追剧到打游戏，它无处不在

QAM 不是实验室里的技术，而是渗透在你每天的通信场景里：

• 5G/4G 移动通信

  ：下行链路（基站到手机）常用 256QAM/1024QAM，这是 5G 比 4G 快的重要原因之一；

• WiFi 6/7

  ：WiFi 6 用 256QAM，WiFi 7 支持 4096QAM，让你在家传 4K 视频不卡顿；

• 有线电视（CATV）

  ：高清频道用 64QAM，4K 频道用 256QAM，否则一根同轴电缆传不了几十套节目；

• 卫星通信

  ：偏远地区的卫星上网，用 16QAM 抗干扰，保证信号能穿透复杂天气。

总结：QAM 的核心价值 ——“在有限带宽里，榨干每一分传输效率”

如果把通信比作 “运货”：

• 早期的调制技术（比如 ASK）是 “单车运 1 件货”；
• PSK（相移键控）是 “汽车运 2 件货”；
• 而 QAM 是 “双车道汽车，每辆运 4-10 件货”—— 既用了双车道（正交载波），又让每辆车装更多（幅度调制）。

正是有了 QAM，我们才能在不占用更多频段的情况下，实现 5G 的高速率、WiFi 的低延迟、有线电视的多频道 —— 它是现代通信 “高效传输” 的基石，也是你享受流畅数字生活的 “隐形功臣”。
