射频衰减器:这个不折不扣的“功率吞噬者”,为何成了射频系统的“保护神”?

5天前浏览16

在射频电路设计的世界里,有一个充满“矛盾感”的器件——射频衰减器。一边是工程师们对每毫瓦射频功率的“精打细算”,毕竟从信号源到发射端,每一丁点的射频功率的损耗都可能影响系统性能;另一边,这个专门“吞噬”射频功率的器件,却几乎出现在所有复杂射频系统中,甚至被称为射频系统的“保护伞”。它究竟是如何工作的?又凭什么成为射频设计中不可或缺的存在?我们今天一起来认识一下它!

No.1 什么是射频衰减器?

简单说,射频衰减器就是“信号降压器”——沿着信号路径有控制地降低信号强度,既可以处理不需要的强信号,也能按需调节有用信号的幅度。比如信号要进入敏感的电路元件前,它先把信号“压一压”,避免元件被烧坏。

衰减器和咱们平时说的“终端负载”不一样,负载是直接接在电路末端收束信号,而衰减器是串联在信号路径中“过路降压”。衡量它“降压”能力的指标是衰减量,通常用分贝(dB)表示,比如10dB衰减器就是把输入信号的功率降到原来的1/10。

还有个关键作用是“解决信号反射麻烦”。射频电路里像滤波器、混频器这些部件,连接时容易出现阻抗不匹配,导致信号反射形成驻波(就像声音回声一样干扰信号)。衰减器能把反射的信号快速“吃掉”,缓解驻波问题,相当于给电路“消回声”。

No.2 射频衰减器的工作原理

射频衰减器的核心就是“有控制地消耗射频功率”,把一部分电能转化为热能散掉,从而降低信号幅度。主要分两种工作方式:

吸收型:内部有电阻负载(比如薄膜电阻),信号进来后,电阻“吃掉”一部分功率变成热量,剩下的信号从输出端走。这种方式不会让信号反射回源头,避免干扰,是目前主流的设计,咱们常见的固定、可变衰减器都属于这类。

反射型:通过改变传输线的阻抗,让部分信号反射回源头来实现衰减。但反射信号可能干扰信号源,所以只用在对匹配要求不高的简单场景。

简单来说,射频衰减器的核心功能是“有控制地消耗射频功率”,通过将一部分电能转化为热能(或其他形式的能量),从而降低信号的幅度。它的工作原理可分为“吸收型”和“反射型”两类,其中吸收型因性能更优而被广泛应用。

吸收型衰减器内部通常集成了电阻性负载(如薄膜电阻、厚膜电阻),当射频信号输入时,电阻负载会将一部分功率吸收并转化为热能散发掉,剩余功率则从输出端流出。这种设计的优势在于,吸收的功率不会反射回信号源,避免了信号反射导致的驻波干扰,保证了电路的匹配性能。

而反射型衰减器则通过改变传输线的阻抗特性,使部分信号反射回源端,从而实现衰减。但由于反射信号可能干扰信号源的稳定性,因此多用于对匹配要求不高的简易场景。

目前主流的射频衰减器(如固定衰减器、可变衰减器)均以吸收型为主。

No.3 射频衰减器关键指标

选择射频衰减器时,需要重点关注以下几个核心指标,它们直接决定了衰减器能否适配具体的射频系统:

  • 衰减量:指输入信号与输出信号的功率比值,单位为分贝(dB),是衰减器最核心的参数。例如10dB衰减器意味着输出功率仅为输入功率的1/10。衰减量可分为固定(如5dB、10dB)和可变(如0-30dB连续可调),需根据系统对信号幅度的控制需求选择。

  • 功率容量:指衰减器能长期承受的最大输入功率,单位为瓦特(W)或毫瓦(mW)。超过功率容量会导致衰减器过热损坏,因此在大功率场景(如雷达、基站发射端)需选择高功率衰减器,通常功率容量从几百毫瓦到上百瓦不等。

  • 频率范围:衰减器正常工作的频率区间。不同类型的衰减器频率覆盖差异较大,例如普通固定衰减器可能支持DC-6GHz,而毫米波衰减器则需覆盖24GHz以上频段,需匹配系统的工作频率。

  • 驻波比(VSWR):反映衰减器输入输出端口的阻抗匹配程度,理想值为1:1。驻波比过大会导致信号反射,影响系统稳定性,优质衰减器的驻波比通常小于1.2。

  • 其他实用指标:除了上面这些,还有“阻抗”(常见50Ω、75Ω,要和系统匹配)、“功率处理能力”(分连续功率和峰值功率,比如高功率衰减器能扛住上百瓦)、“工作温度”(极端温度会影响性能)等,按需选择即可。

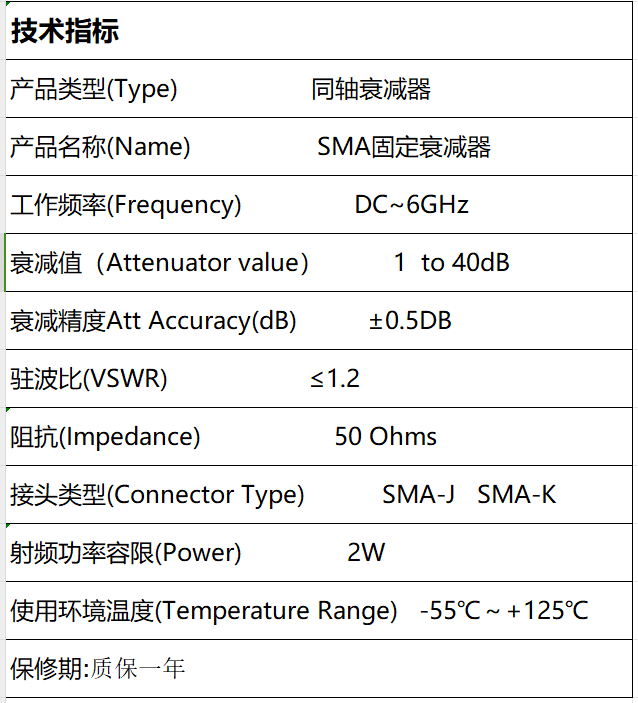

下图是淘 宝上某射频衰减器的性能指标,可供参考学习一下。

No.4 射频衰减器的分类

根据衰减量是否可调、应用场景不同,衰减器分很多种,挑几种常用的说说:

  • 按衰减量调节方式分:

    固定衰减器:衰减量出厂就定死(比如3dB、10dB),结构简单、便宜耐用,适合需要稳定“降压”的场景,比如链路里固定匹配信号幅度。

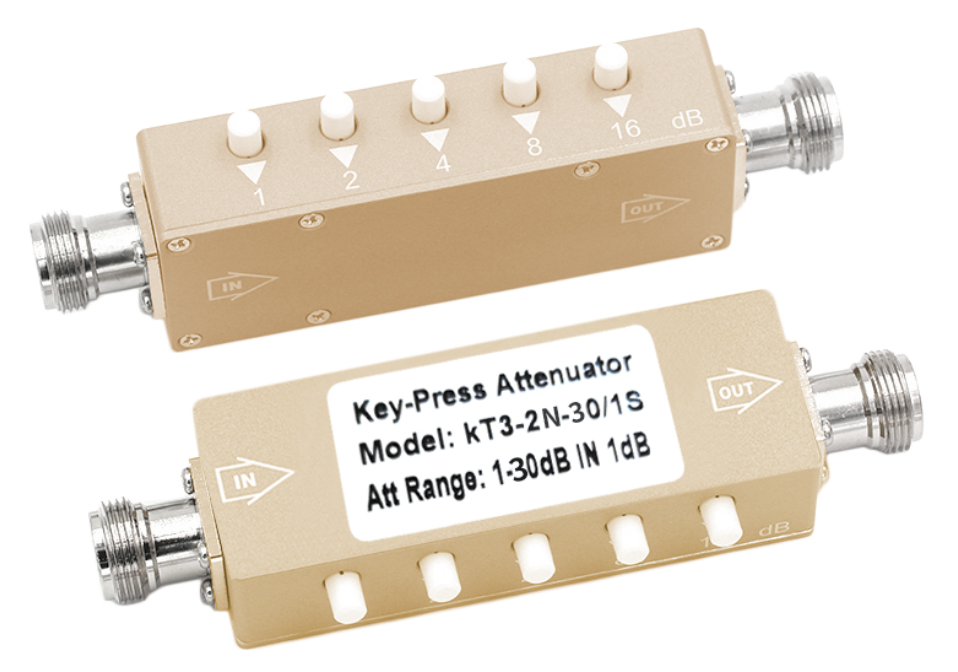

     - 可变衰减器:衰减量能调,又分“步进衰减器”(按固定档位跳变,比如0-30dB每步2dB)和“连续可变衰减器”(像调音量一样顺滑调节),有的靠手动旋钮,有的靠电压或数字信号控制(叫可编程衰减器)。

  • 按特殊功能分:

    直流偏置衰减器:也叫“直流通过衰减器”,能让直流信号通过,比如给后续元件供电的同时不影响射频信号衰减。

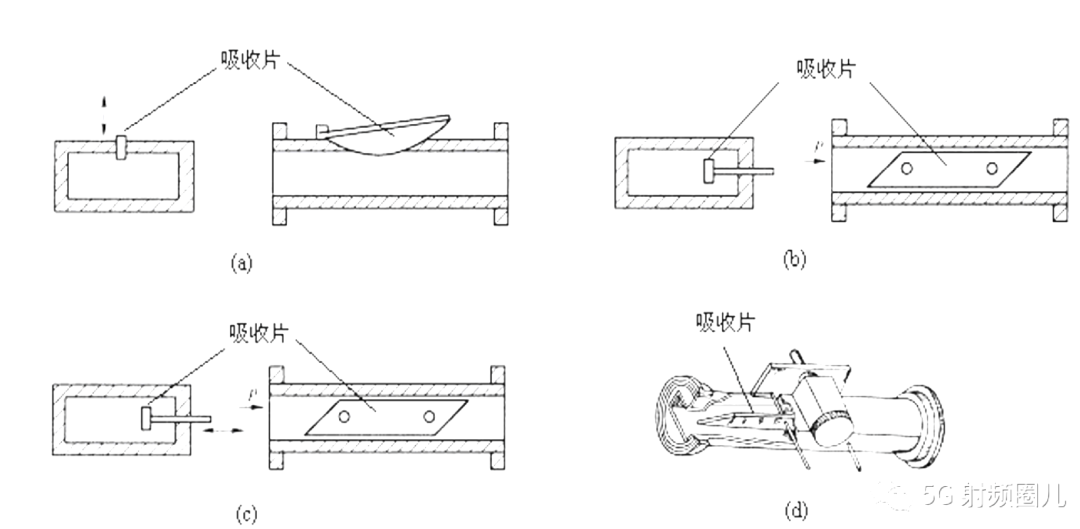

    波导衰减器:用在波导传输系统(比如高频雷达),频率覆盖更高,有固定和可变两种。

重点品类:射频同轴衰减器

这是咱们最常接触的衰减器,输入输出都是同轴连接器(比如N型、SMA型),就像给同轴电缆加了个“信号降压接头”。

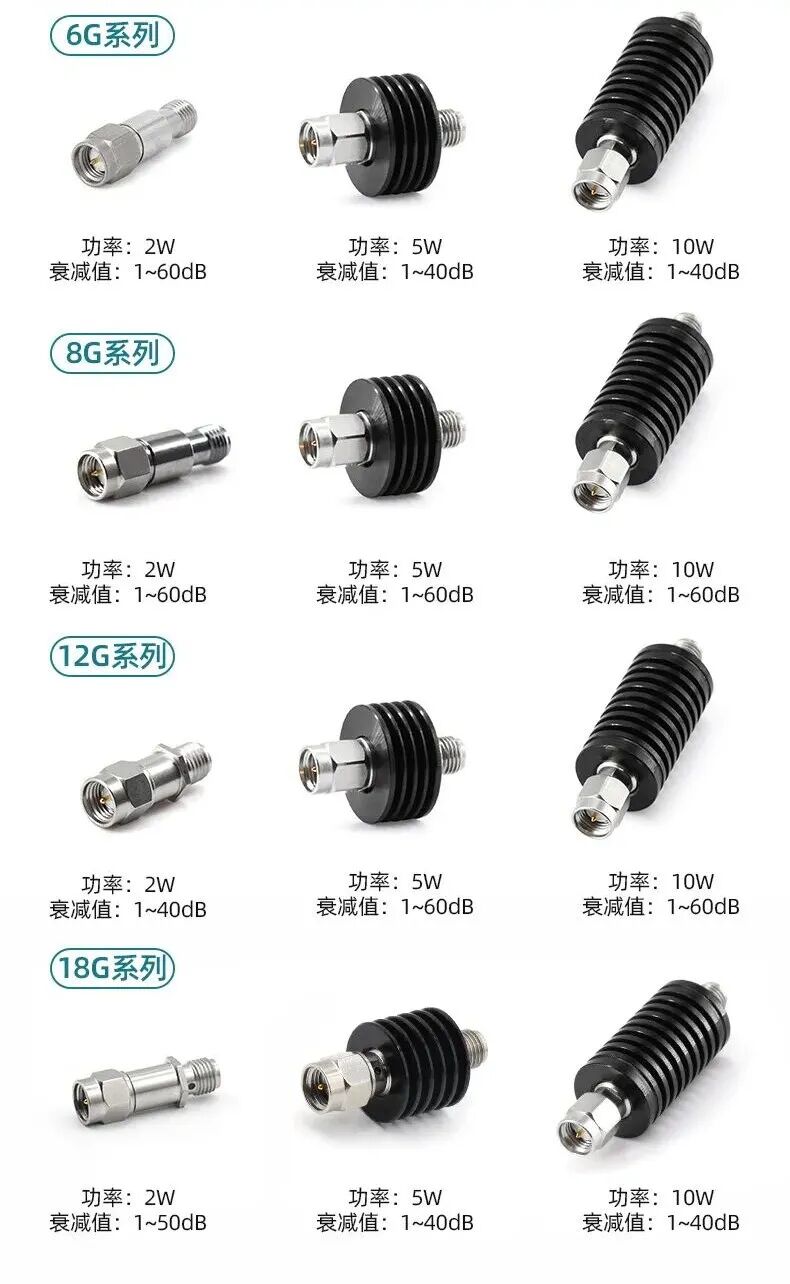

XINQY SMA固定衰减器 6G射频同轴衰减器 2W不锈钢衰减头 1-40dB-阿里巴巴

它的衰减量从3dB到110dB都有,工作频率能到65GHz(看连接器类型,比如1.85mm连接器能扛到65GHz)。功率处理能力差别大,小的只有0.5瓦,大的能到1000瓦——高功率款通常带铝制散热器,有的甚至要强制风冷散热,体积也会大一些。

不同场景选不同连接器:测试测量常用SMA、BNC头;通信基站常用N型、7/16DIN头;广播这些75Ω系统常用F头、BNC头。

重点品类:可变射频衰减器

适合需要“实时调信号强度”的场景,比如自动增益控制。最常见的是“电压可变衰减器(VVA)”,靠输入电压来改变衰减量,就像用电压信号“拧旋钮”。


它内部用PIN二极管或场效应管(FET)代替普通电阻,通过改变电压/电流来调节这些元件的电阻,从而改变衰减。为了保证调衰减时阻抗不变(不然会出现信号反射),通常会用pi型或T型电路设计,让电阻同步变化。

虽然它的精度不如步进衰减器,但胜在能连续调节,还能轻松接入反馈回路,比如自动控制输出信号稳定在某个值。

No.5 射频衰减器的典型应用

尽管衰减器会消耗功率,但它在射频系统中的作用无可替代,以下是几个核心应用场景:

1. 保护脆弱部件,避免功率过载

射频接收机、传感器、ADC(模数转换器)等部件通常对输入功率非常敏感,若信号功率过大,可能导致器件烧毁或性能永久性下降。例如在雷达系统中,发射端输出功率可达千瓦级,而接收端的低噪声放大器(LNA)输入功率容限仅为毫瓦级,此时需在接收链路中串联衰减器,将反射回来的大功率信号衰减至安全范围,相当于给脆弱部件“穿上防弹衣”。

2. 调节信号幅度,优化系统动态范围

在通信系统中,信号经过长距离传输后幅度会衰减,但近距离传输时又可能因信号过强导致失真。通过可变衰减器可动态调节信号幅度,使接收端的信号始终处于最佳检测范围。例如在5G基站中,衰减器被用于调整天线端口的功率平衡,确保每个用户设备都能获得稳定的信号。

3. 测试测量场景的“校准利器”

在射频测试中,信号源的输出功率可能远高于测试仪器(如频谱分析仪、功率计)的输入量程,此时需用衰减器将功率降至仪器可测量的范围。同时,衰减器也用于校准测试系统的线性度,例如通过串联不同衰减量的衰减器,验证仪器在不同功率下的测量精度。

4. 阻抗匹配与信号隔离

当射频电路中两个部件的阻抗不匹配时,会产生信号反射。衰减器可通过其电阻网络吸收反射信号,改善阻抗匹配性能。此外,在多通道射频系统中,衰减器可用于隔离不同通道间的信号串扰,提升系统的抗干扰能力。

小结

射频衰减器看似是“消耗功率的累赘”,实则是射频系统中的“平衡者”与“守护者”。它以可控的功率损耗为代价,换来了系统的稳定性、部件的安全性和信号的可靠性。射频设计是一个不断折衷,妥协,而又追求完美的过程,这就是射频设计的美妙之处。


来源:射频学堂
