Matlab与Comsol联合仿真（三）：多参数自动拟合

10小时前浏览0

我相信很多仿真工程师都有过“建模一小时，调参一整天”的经历。当模型建立后，参数拟合，尤其是涉及三个以上的多参数拟合，是一项非常不容易且耗时的工作。如果能借助软件自动实现多参数拟合，那将大大节省仿真工程师的宝贵时间，让他们能把时间放在更有意义的事情上面。

COMSOL优化模块的局限性

虽然 COMSOL 软件自带了优化模块，但个人感觉其参数拟合能力较弱。这主要是因为其内置的优化算法多为常规的局部搜索方法（比如SNOPT、BOBYQA和Levenberg–Marquardt等），缺乏如遗传算法、粒子群算法、贝叶斯算法等更灵活的全局优化算法 。因此，当需要拟合的参数较多时，COMSOL 自带的优化算法很容易陷入局部最优状态。我的实际感受常常是，即使花费了很长时间进行优化，参数的改动也不明显。

因此，有必要将 COMSOL 与 MATLAB 联合使用，借助 MATLAB 强大的全局优化功能来弥补 COMSOL 在这方面的不足。

MATLAB与COMSOL联合调参优势

1. 调参效率显著提升

传统的复杂参数调优过程需要工程师手动修改模型参数、运行仿真、导出数据、分析结果，然后重复这一循环，过程繁琐且效率低下。而利用MATLAB强大的脚本编程能力，用户可以轻松编写循环或批处理脚本，系统性地、自动化地改变COMSOL模型中的任意参数（如几何尺寸、材料属性、边界条件等），让计算机在夜间或周末自动执行，从而最大化利用计算资源，缩短研发周期。

2. 可以融合高级优化算法

工程师可以调用MATLAB的Optimization Toolbox™和Global Optimization Toolbox™，利用其中丰富的优化器，如遗传算法（ga）、粒子群算法（particleswarm）、模式搜索（patternsearch）以及各种梯度下降算法（fmincon）来解决COMSOL中的优化问题。这使得寻找非线性、非凸或多峰值复杂问题（在工程领域很常见）的全局最优解成为可能。

3. 强大的数据后处理与可视化能力

通过LiveLink™接口，仿真结果可以直接无缝地导入MATLAB工作空间。用户可以利用MATLAB强大的矩阵运算能力、信号处理工具箱、统计分析工具箱等对数据进行深入分析，例如执行傅里叶变换、数据拟合、相关性分析等。

联合调参案例演示

本次案例采用的是一个一维的 P2D（Pseudo-2-Dimension）模型，任务是拟合一条实验测的放电曲线，需要调整七个动力学参数，最终实现仿真的放电曲线与实验测的重合得很好。

联合调参采用的是贝叶斯优化算法。选择该算法的原因是它具有极高寻优效率，能够在较少的仿真次数下找到最优的解，非常适合在计算资源受限或仿真周期较短的情况下使用。

案例的关键结果展示如下：

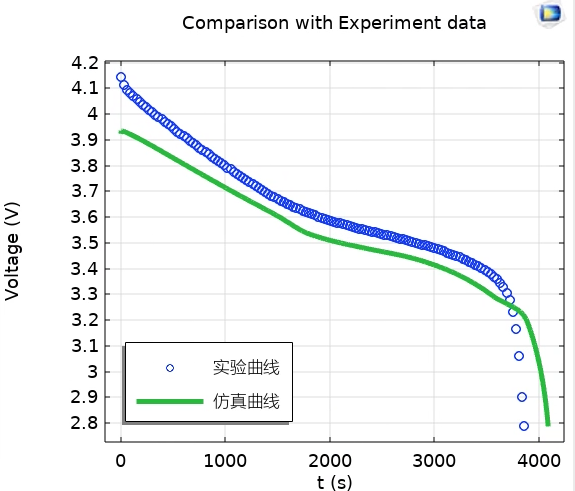

1. 寻优前的模拟与实验曲线

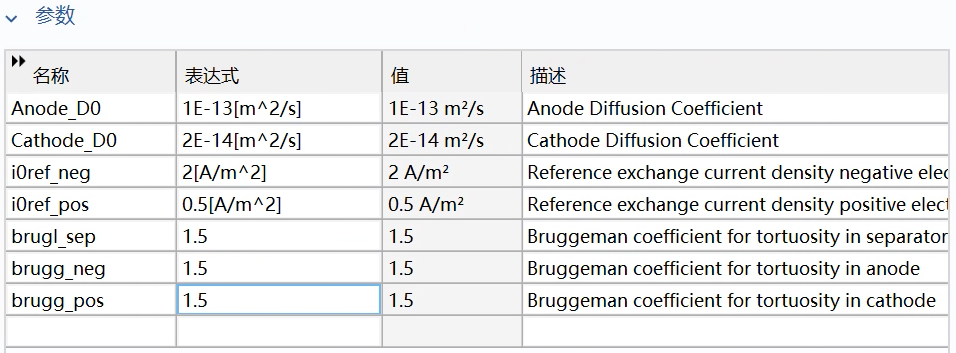

2. 待寻优的7个动力学参数

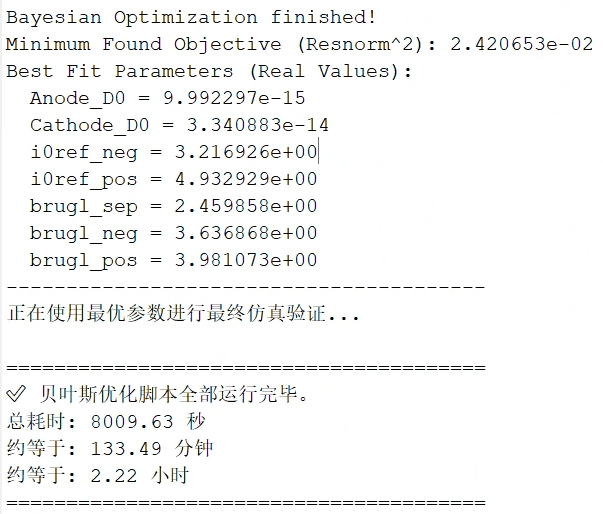

3. 最优参数及寻优时间

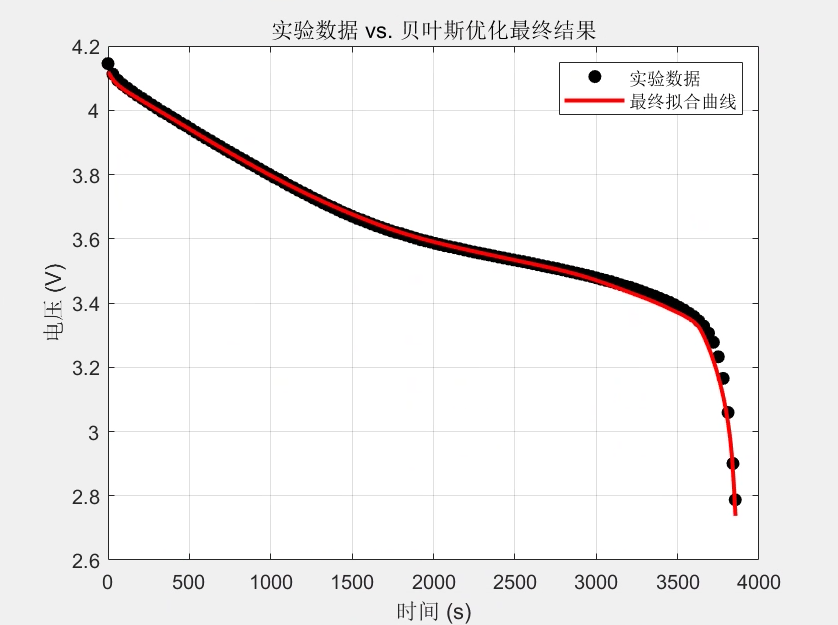

4. 最优参数的验证效果

补充说明

本文展示的多参数自动拟合方法不仅仅局限于锂电池模型，只要在这个案例的代码基础上稍作修改，就可以适用于任何其他模型。为了方便大家根据自己的需求修改我的代码，我录制了一个视频详细地讲解了每一行代码的功能及注意事项。

来源：锂电芯动
