PCB上的低压直流电源辐射解决方案
为了抑制DC到DC电路的辐射问题，可以加入以下一些特定的元器件来降低电磁辐射：
EMI滤波器：在输入和输出端添加专门的EMI滤波器可以有效滤除高频噪声，减少电磁辐射。EMI滤波器通常包括电容器、电感器和滤波器网络，用于抑制高频信号的传播。
电磁屏蔽罩：对于特别敏感的电子设备，可以在DC到DC电路周围添加电磁屏蔽罩，阻挡辐射传播，从而减少对周围环境的干扰。
阻尼元件：在电路中加入阻尼元件，如阻尼电阻或阻尼电容，有助于减缓电路中的瞬态电流，减少电磁辐射。
磁屏蔽材料：对于使用磁性元件的DC到DC电路，可以使用磁屏蔽材料来减少磁场的辐射。磁屏蔽材料能够吸收和隔离磁场，从而减少电磁辐射。
LC滤波器：在电路中添加LC滤波器，即电感器和电容器的组合，有助于滤除高频噪声，降低电磁辐射。
Ferrite Bead（铁氧体珠）：Ferrite Bead是一种电磁干扰抑制元器件，可用于抑制高频信号的传播，减少辐射。
屏蔽线缆：使用屏蔽线缆来连接DC到DC电路和其他电子设备，可以有效减少电磁辐射的传播。
布局和布线：合理的电路布局和布线可以减少电磁干扰的传播路径。将敏感的模拟和数字电路隔离开，减少它们之间的相互干扰。同时，减小信号线和电源线之间的距离可以减少串扰干扰。
合规性测试：进行EMC测试，验证PCB的电磁兼容性是否符合相关的国际标准和法规要求。通过测试可以检测和修正潜在的干扰问题，确保PCB在实际应用中能够正常工作。
这些元器件的使用应该根据具体的DC到DC电路设计和应用场景来决定。不同的电路结构和需求可能需要采用不同的抑制方法。在进行DC到DC电路的设计时，最好咨询专业的EMC工程师，根据具体情况采取适当的措施来降低电磁辐射，确保DC到DC电路符合EMC标准和要求。

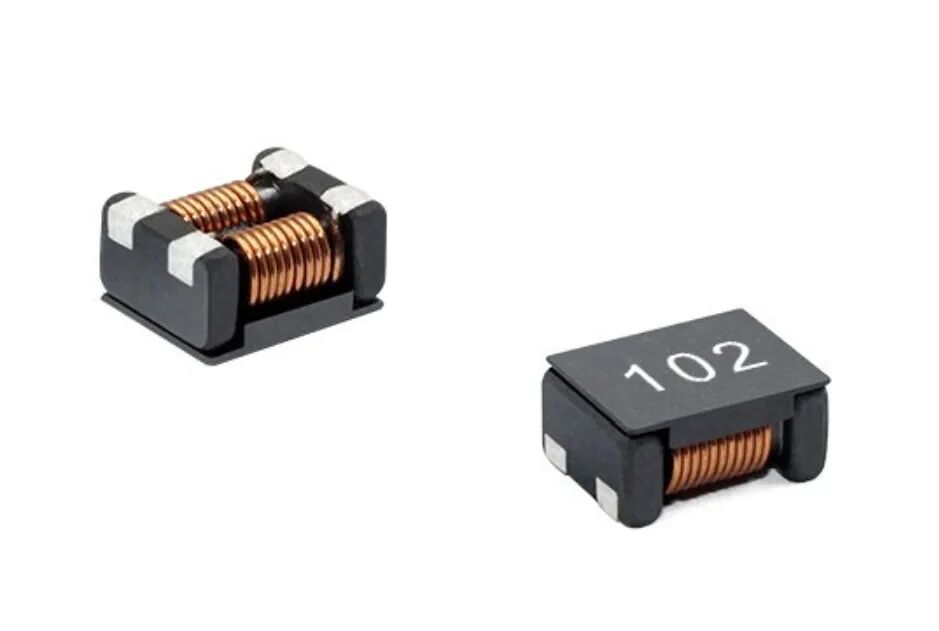

共模电感在一定程度上可以帮助解决DC到DC电路的辐射问题，尤其是在抑制共模干扰方面。
共模电感是一种特殊的电感器件，用于在电路中抑制共模干扰。在DC到DC电路中，共模电感可以用于滤除共模噪声和干扰。共模噪声是指在电路中同时以相同方式干扰系统的情况，常常来自电源线或信号线。这种噪声如果不加以控制，可能会引起辐射问题，同时还会影响电路的性能和稳定性。
共模电感的工作原理是通过其特殊的设计，在高频范围内对共模信号具有较高的阻抗，从而将共模噪声引向地，阻止其进入系统。它可以形成一个对共模信号高阻抗、对差模信号低阻抗的电路特性，实现共模滤波的功能。
在DC到DC电路中，共模电感通常放置在输入和输出端，用于滤除电源线上的共模噪声。通过使用共模电感，可以有效地降低共模噪声的传播，减少电磁辐射，并提高系统的抗干扰性能和电磁兼容性（EMC）。
然而，要解决DC到DC电路的辐射问题，并确保其符合EMC标准，还需要综合考虑其他因素，如滤波电容器、地回路设计、PCB布局等。共模电感可以是解决辐射问题的一部分，但它不能完全代替其他的EMC设计措施。在进行DC到DC电路设计时，最好综合采取多种方法，根据具体情况优化设计，以确保系统的EMC性能和可靠性。
以上措施综合应用，根据具体的PCB设计和应用需求进行调整和优化，可以有效地降低低压直流电源的辐射干扰，提高PCB的抗干扰能力和性能稳定性。
