Amesim电池安全控制单元











ESSSCU01是电池系统的安全控制单元，通过实时监测电压、电流、温度和SOC等参数，动态计算电池组的最大允许充放电电流，确保电池工作在安全边界内。

• 功能描述：

• 实时计算单体电池电压和电流（基于电池组架构参数转换）
• 综合电压限制、连续/脉冲电流限制、温度限制三种安全边界
• 输出动态调整的充放电电流限制值

• 关键术语解析：

• 准静态模型(Quasi-static model)：

  假设电池内部状态变化远慢于外部电气特性变化的建模方法，用于快速计算内阻

• 脉冲过渡系数(α_t)：

  时间相关参数，控制脉冲电流到连续电流的渐变过渡

• 温度衰减系数(α_T)：

  温度相关参数，当温度超过nomtemp时线性衰减输出电流

• 变量关系洞察：

• 电池组电压与单体电压关系：U_cell=U_pack/nelems
• 电池组电流与单体电流关系：I_cell=−I_pack/nelemp（负号表示放电方向）
• 最终电流限制是电压限制、电流限制、温度限制三者的交集区域

• 多层级安全机制：

1. 电压限制层：通过实时计算欧姆定律反推电压边界对应的电流限制
2. 电流限制层：构建三维安全空间（连续域-脉冲域-禁止域）
3. 温度限制层：采用双温度阈值非线性衰减策略

• 典型应用场景：

• 电动汽车急加速：

  短时进入脉冲放电域，触发时间计数器，10秒后强制降额

• 储能系统过充保护：

  当单体电压接近3.65V时，SCU将充电电流限制为0

• 高温环境运行：

  电池温度超过50°C时，输出电流按αT系数线性衰减

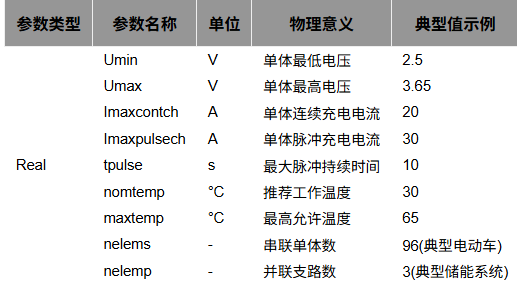

• 参数关联分析：

• 内阻精度直接影响电压限制边界的准确性，需配合ESSOhmicR工具进行参数辨识
• 脉冲时间参数tpulse与热管理策略强相关，建议根据电池热时间常数设置（如21700电池典型值为8-15秒）
• 温度参数nomtemp和maxtemp的差值决定衰减斜率，建议保持至少35°C温差以确保控制分辨率

• 实践建议：

• 在低温环境下（<0°C），建议覆盖默认温度处理策略，增加锂析出保护逻辑
• 对于梯次利用电池，应适当降低Imaxpulse参数（建议为标称值的70%）
• 并联支路数nelemp大于4时，需考虑支路均流问题对电流计算的误差影响

Q1: 模型在电压临界点出现振荡如何解决？
A1: 这是由不连续过渡引起的数值问题，推荐方案：
1) 设置TransType=2（平滑过渡）
2) 调整iminTrans=0.1*Imaxcont
3) 在控制层增加滞环比较器，宽度设为0.5%Umax

Q2: 脉冲电流持续时间异常如何诊断？
A2: 按以下流程排查：
1) 检查tpulse参数单位是否为秒
2) 验证RdfileexprT中的温度依赖性是否合理
3) 在Data Inspector中查看t0_pulse的时间戳记录
4) 确认脉冲域判断逻辑未受SOC估算误差影响

Q3: 高温工况下限制电流失效的原因？
A3: 可能源于：
1) 温度传感器采样频率不足，建议＞10Hz
2) maxtemp参数未考虑散热系统延迟，应设置比电芯规格低5-10℃
3) 检查α_T计算中的分母是否出现maxtemp=nomtemp的情况

Q4: 如何验证多参数耦合效应？
A4: 推荐采用Sobol全局敏感性分析方法：
1) 构建参数空间：Θ=[U_min,U_max,R_eq,T,Δt_pulse]
2) 计算各参数对I_min/I_max的一阶和总阶效应指数
3) 特别关注R_eq与U_min的交互效应

Q5: 模型与实测数据偏差较大时的校准步骤
A5: 系统校准流程应包含：
1) 静态参数校准：在25℃下测量OCV-SOC曲线修正rfileexpr
2) 动态参数辨识：使用HPPC测试获取R-C网络参数
3) 极限工况验证：进行Umax±5%的边界条件测试
4) 交叉验证：对比ESSOhmicR工具的输出结果
