hypermesh二次开发通用工具----自动创建部件属性

本工具基于Tcl语言开发，用于hypermesh里面的abaqus求解器模块，主要实现以下自动化功能：

1. 智能识别组件单元类型：自动区分壳单元（Shell）与实体单元（Solid），并为其分配对应的属性卡（SHELLSECTION / SOLIDSECTION）。

2. 厚度智能提取：从组件名称中自动解析厚度数值，支持多种命名格式（如 t0P8MM、thickness3P2、thick5 等），并能智能规避材料等级标号（如AL6061_T6）的误识别。

3. 属性自动创建与绑定：若组件无属性，则自动创建同名属性并绑定至组件；若已存在，则跳过避免重复。




智能厚度提取算法 —— 多优先级、多格式兼容

厚度提取函数 extract_thickness 采用三级优先级策略：

• 优先级1：识别带单位格式（如 t0P8MM, t3MM），支持“P”或“.”作为小数点分隔符。

• 优先级2：识别标准“T+数字”格式，但通过上下文语义分析排除材料等级（如T6、T8）。

• 优先级3：识别关键词（如 thickness, thick, 厚度）后跟数字的格式。

示例匹配：

• SHANGKE_t0P8MM → 0.8

• AL6061_T6_T3 → 3（识别末尾T3为厚度，避开T6材料标号）

• STEEL_T8_t2P5 → 2.5

• AL7075_T6 → ""（成功避开材料标号）

该算法在保证高识别率的同时，有效降低误判率，适应多样化的命名规范。

实际应用场景与价值

1. 批量模型前处理自动化

在处理包含数百甚至上千组件的复杂装配体时，手动为每个组件创建并分配属性极其耗时且易出错。本工具可一键完成全部属性创建与绑定，节省90%以上操作时间。

2. 标准化建模流程

为了标准化组件命名一般有特定规范（如包含厚度、材料、工艺等信息）。本工具通过解析命名自动提取厚度，推动**“命名即参数”** 的标准化建模理念，减少人为输入错误。

3. 新人快速上手利器

对于刚接触HyperMesh的工程师，属性创建与材料分配是常见难点。本工具提供“傻瓜式”一键操作，降低学习曲线，提升整体效率。

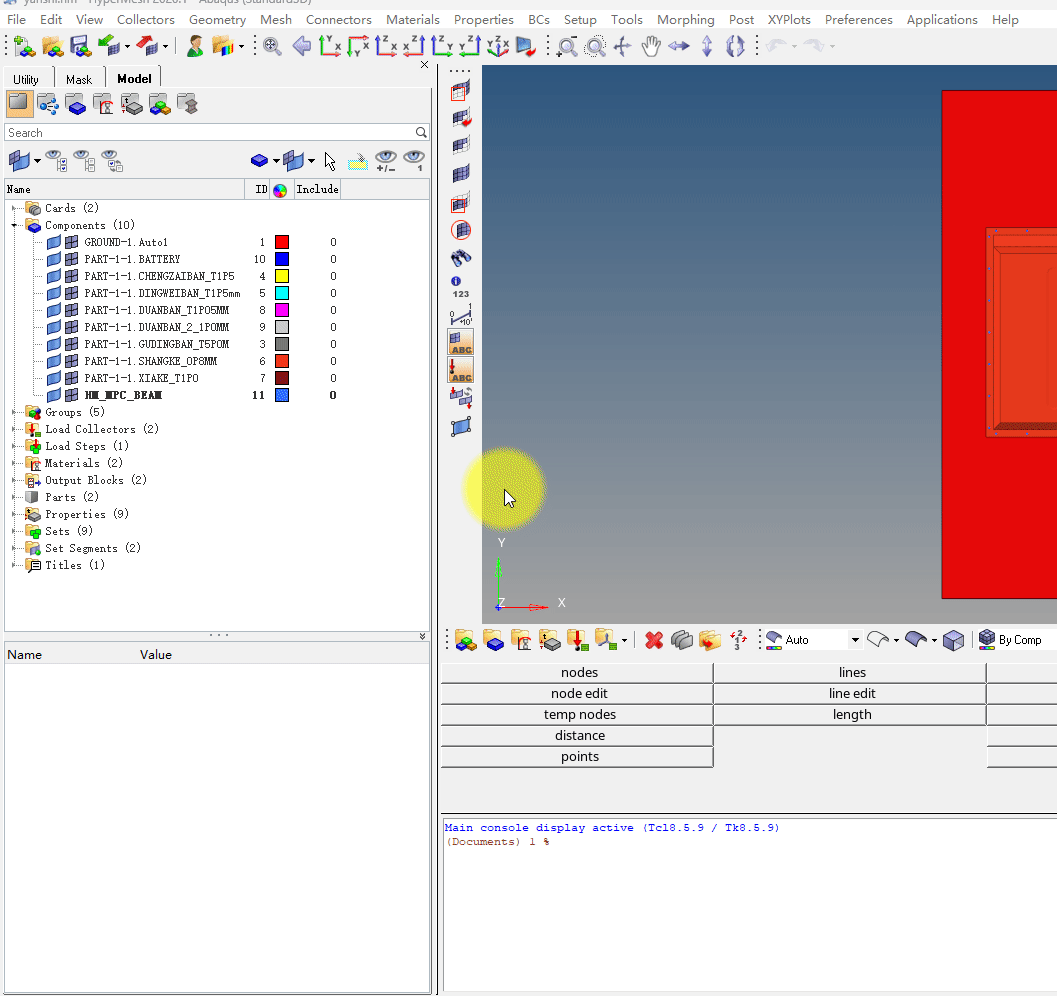

代码使用演示：

如果替换了userpage.mac文件，可以直接在Utility--User中点击使用；

或者可以直接在File里面运行代码，如下图演示。
