解决方案 — 球囊弯曲路径推送仿真

01

• 推送性（Pushability）：力能否从导管近端有效传递至远端。


• 跟踪性（Trackability）：导管能否顺利循着导丝通过迂曲的血管路径。


• 柔顺性（Flexibility）：导管适应血管弯曲而不发生 kinking（扭结）的能力。


• 与血管交互：导管与血管壁的摩擦、接触力，避免对血管内膜造成损伤。

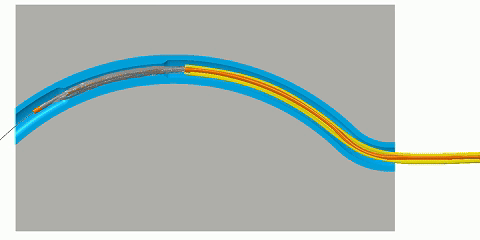

根据此项需求，析心科技开发了一套基于有限元仿真的球囊推送模拟解决方案，可以用于多种球囊在迂曲路径下的推送行为。通过计算机辅助工程（CAE）技术，我们可以在物理原型制造之前，预测球囊导管的推送力、通过性、柔顺性，从而显著缩短研发周期；此外，对于多规格球囊产品，推送仿真也可以辅助识别最劣规格，用于相关设计验证。





02

该模型包含以下几部分：

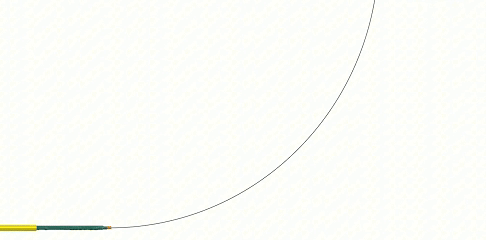

（1）导丝设定

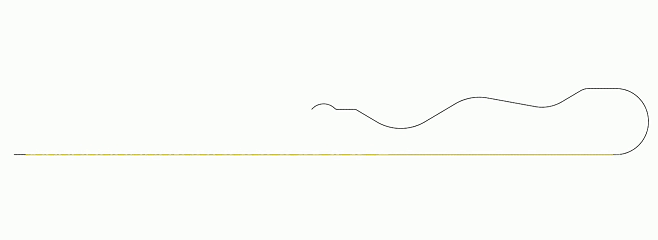

• 根据血管解剖或极限角度设定导丝位置

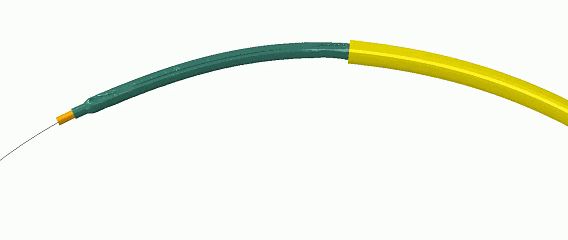

（2）球囊建模

• 建立球囊，内管，外管，尖端模型，球囊需要根据实际情况做折叠处理

（3）血管模型

• 理想化建模或根据患者CT重建， 基于医学影像重建真实的动脉模型，或建立具有代表性的参数化理想弯曲血管路径（如180°弯、S型弯、U型弯）
