SolidWorks、Ansys和Hyperview后处理应力结果不一致

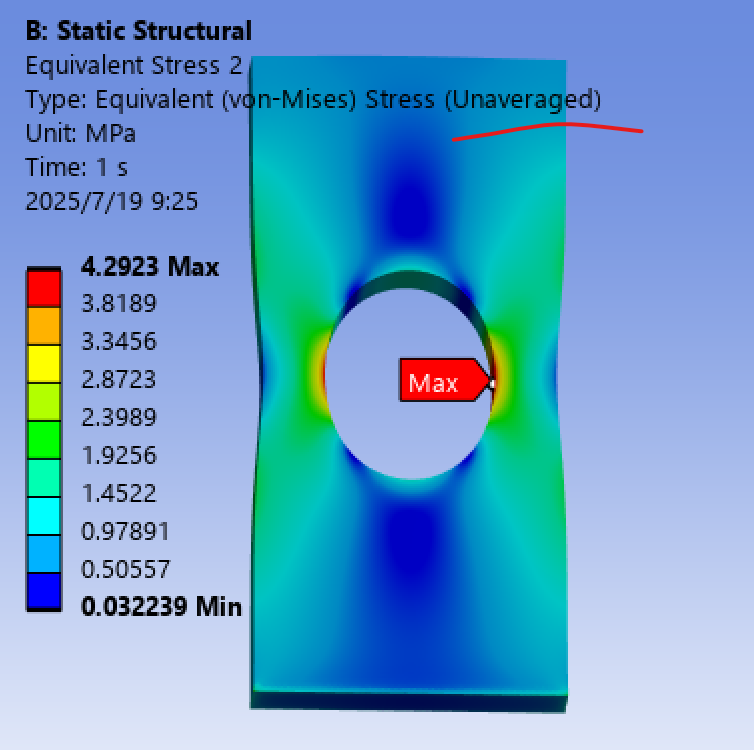

商业有限元软件往往提供了不同的应力查看选项，比如节点、单元、角点和中心点、高斯点、平均和非平均的应力等。非平均、角点或节点应力一般来说高于平均、中心点的单元应力值。所谓角点应力是单元的高斯应力通过形函数外插到单元的节点位置得到的单元节点处的应力。

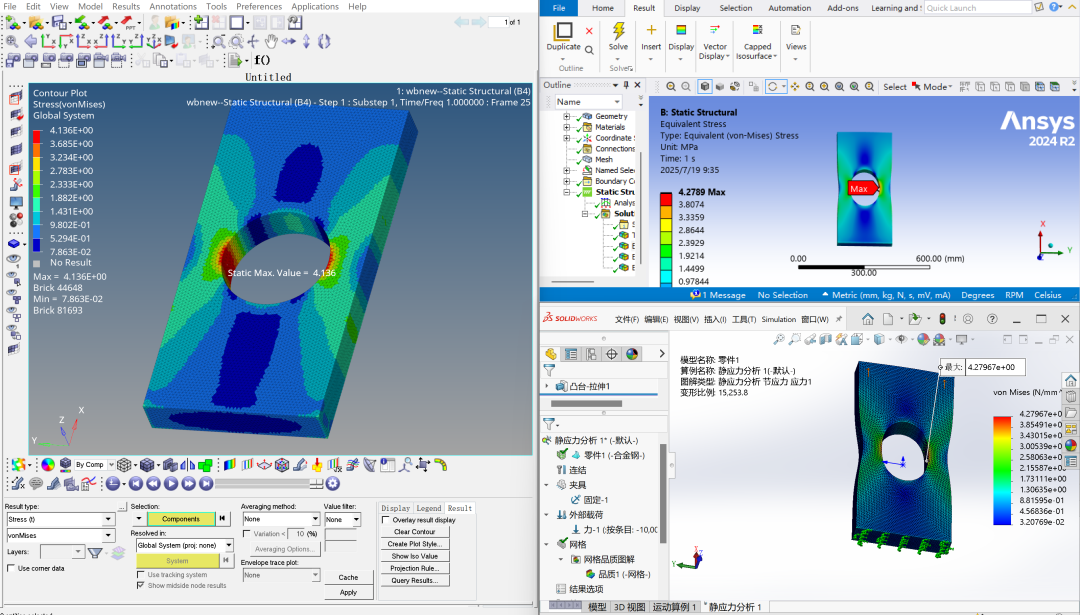

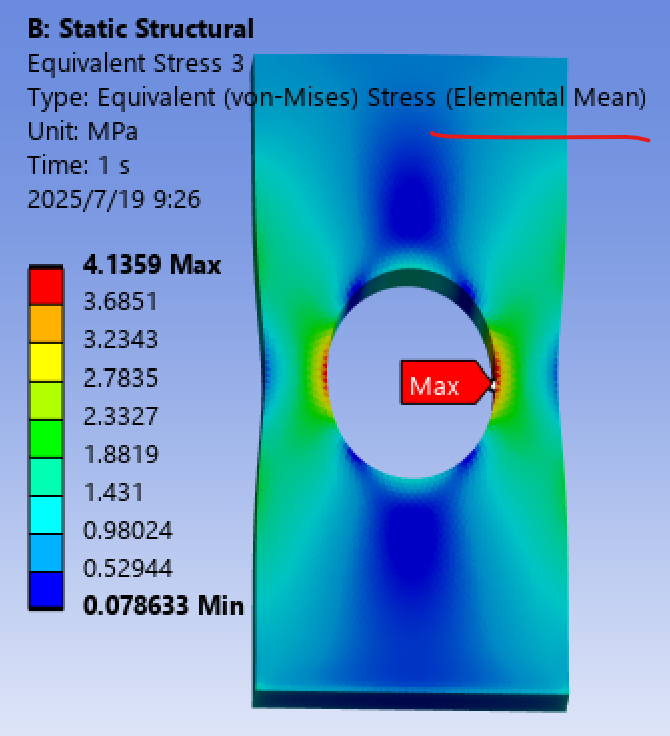

下面我们就具体看一下solidworks simulation、ansys、Hyperview三个软件中应力处理的方法。

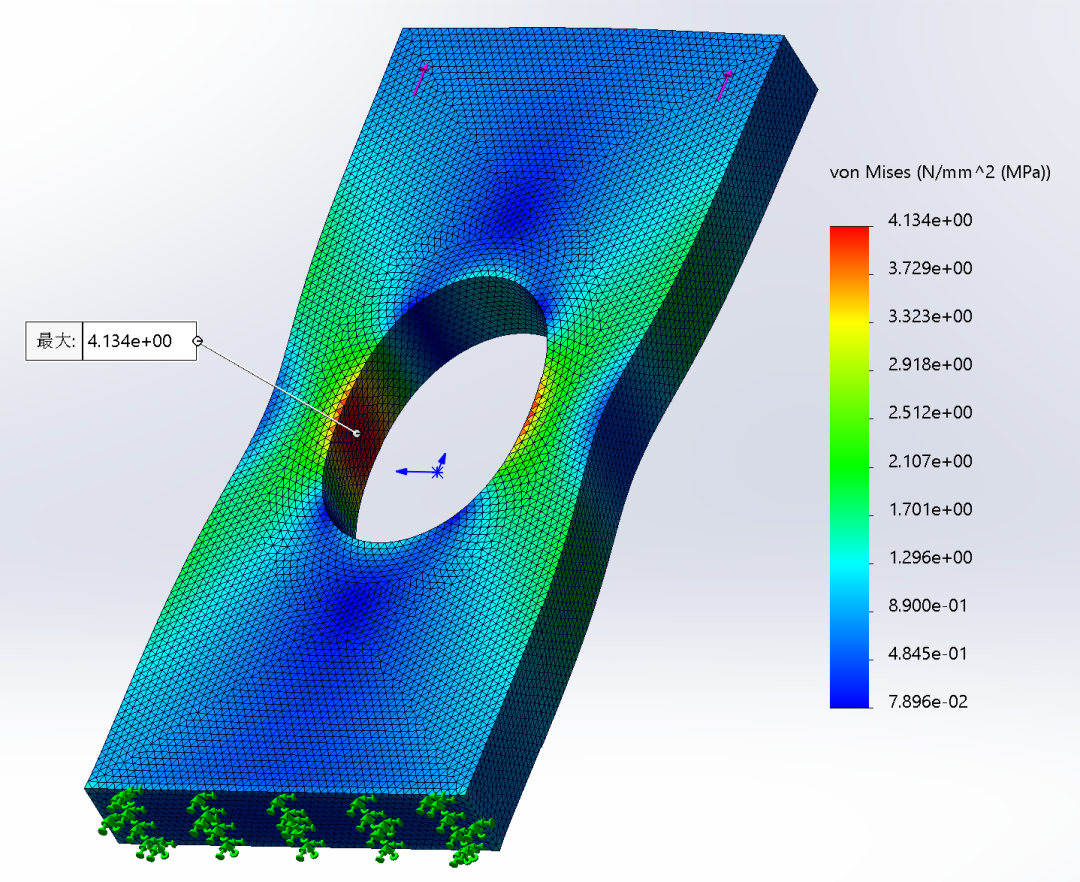

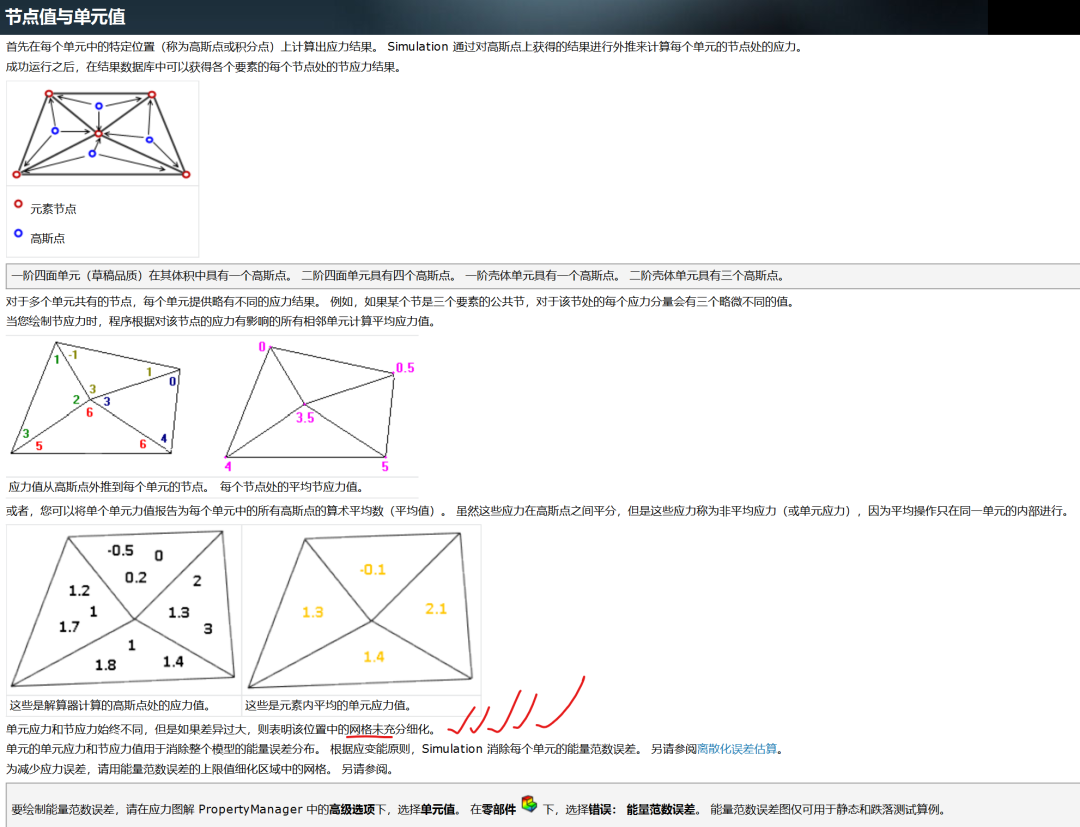

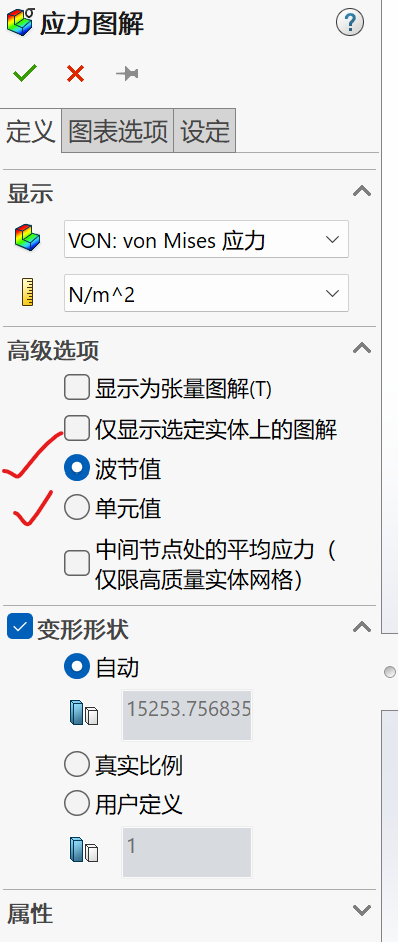

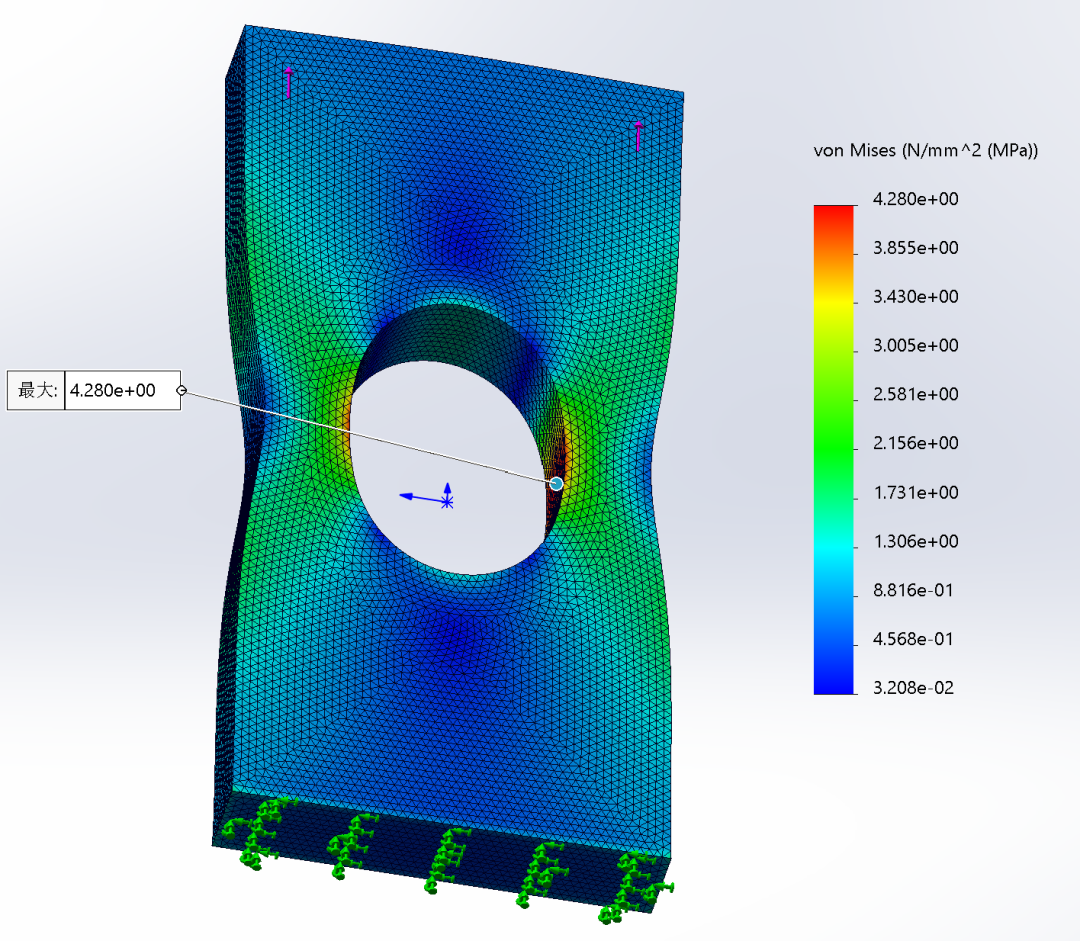

一、solidworks simulation应力后处理提供波节值和单原值
