STAR-CCM+在工业搅拌行业的应用
我们来详细探讨一下西门子STAR-CCM+在工业搅拌行业的应用。
STAR-CCM+作为一款领先的多物理场计算流体动力学（CFD）软件，在工业搅拌领域扮演着至关重要的角色。它通过高精度的数值模拟，帮助工程师“透视”搅拌设备内部复杂的流动，从而替代或减少成本高昂、周期漫长的物理试验，实现搅拌设备的优化设计、故障诊断和性能提升。
一、 STAR-CCM+的核心能力（为什么它适合搅拌应用？）
1. 集成化多物理场平台：STAR-CCM+在一个统一的界面中集成了流体流动（CFD）、传热、结构应力、多相流、化学反应等所有相关的物理模型，非常适合处理搅拌这种涉及多种物理现象的复杂问题。
2. 先进的运动处理技术：这是搅拌模拟的关键。STAR-CCM+提供了多种方法来处理叶轮的旋转：
· Rigid Body Motion刚体运动（等同于Fluent滑移网格（Sliding Mesh）)：最精确的方法，叶轮区域实际旋转，与静止区域通过交界面进行数据交换。适用于瞬态模拟，能准确捕捉叶轮通过的瞬时效应（如功耗脉动），但计算成本最高。参考案例：运动-刚体运动：旋转风扇
· Moving Reference Frames移动参考系（MRF）：一种稳态近似方法。将计算域分为旋转域（包含叶轮）和静止域，在旋转域中施加旋转的离心力和科氏力。计算速度快，适用于初步设计和稳态工况的预测，精度足以满足大多数宏观参数（如功率数、排量数）的计算。参考案例：运动-移动参考系：旋转风扇
· 重叠网格（Overset Mesh）：非常灵活的方法，特别适用于带有复杂运动的搅拌，如行星式搅拌机或叶轮有摆动的情况。运动部件和静止部件分别生成网格，通过插值交换信息。
参考案例-运动-DFBI：具有重叠网格的救生船，重叠网格小间隙建模：凸轮鼓风机，常规网格重构：具有小间隙的摆线泵
3. 强大的网格技术：STAR-CCM+的基于Parts几何零部件体的自动网格划分功能非常出色，可以轻松处理搅拌设备中复杂的几何形状（如叶轮、挡板、蛇管等），生成高质量的多面体网格、切割体网格或四面体网格，在保证精度的同时减少细胞数量。
4. 丰富的物理模型库：
· 多相流模型：VOF模型（用于自由液面，如沉没深度影响）、欧拉-欧拉模型（用于气液、液液分散）、拉格朗日颗粒模型（用于固液悬浮）。
· 湍流模型：提供多种RANS模型（如k-ε, k-ω SST）、DES和LES模型，用于精确模拟湍流结构。
· 反应流模型：可以模拟搅拌反应器中的化学反应、组分输运。
· 传热与相变模型：模拟加热、冷却、蒸发、冷凝等过程。

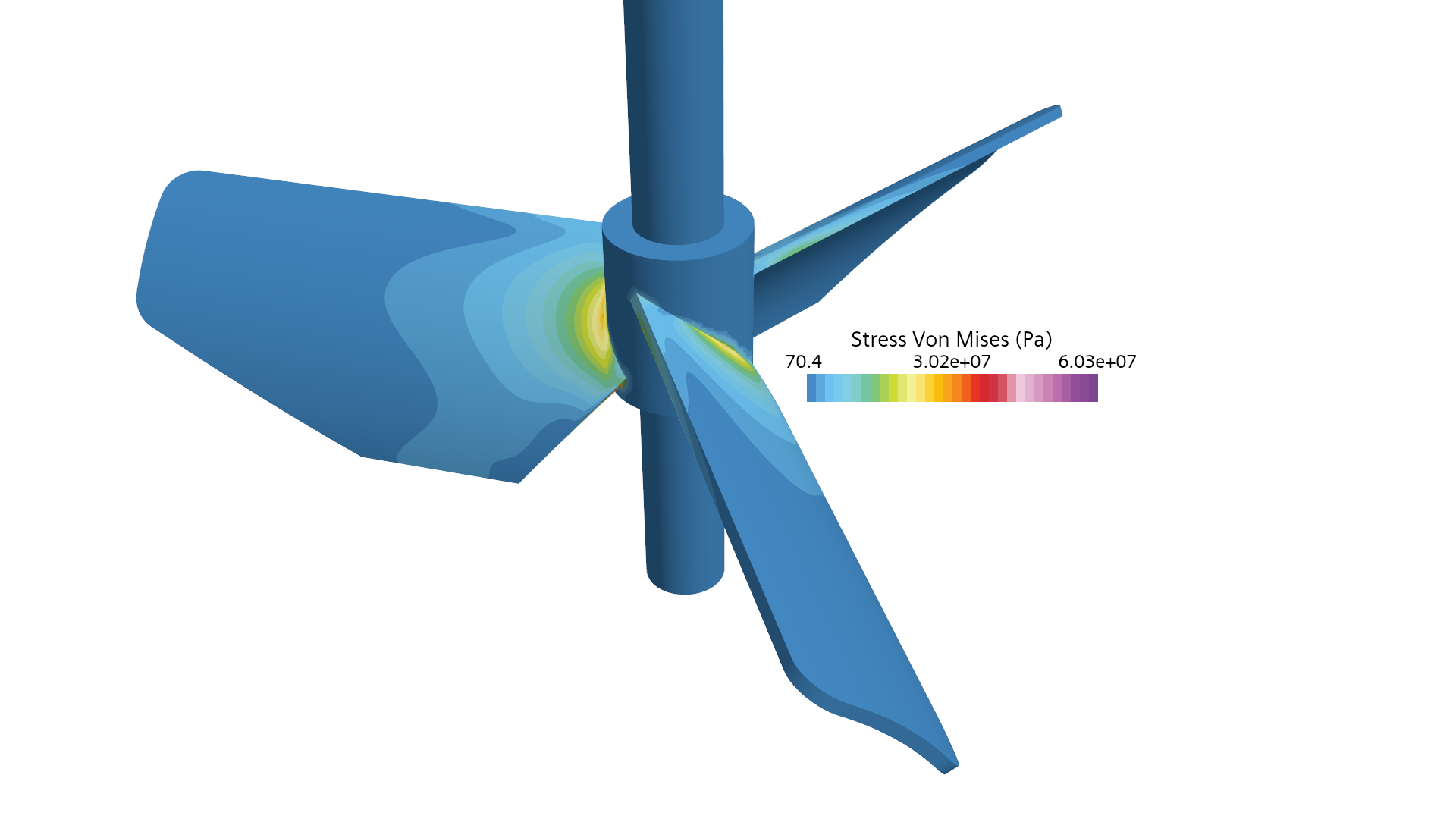

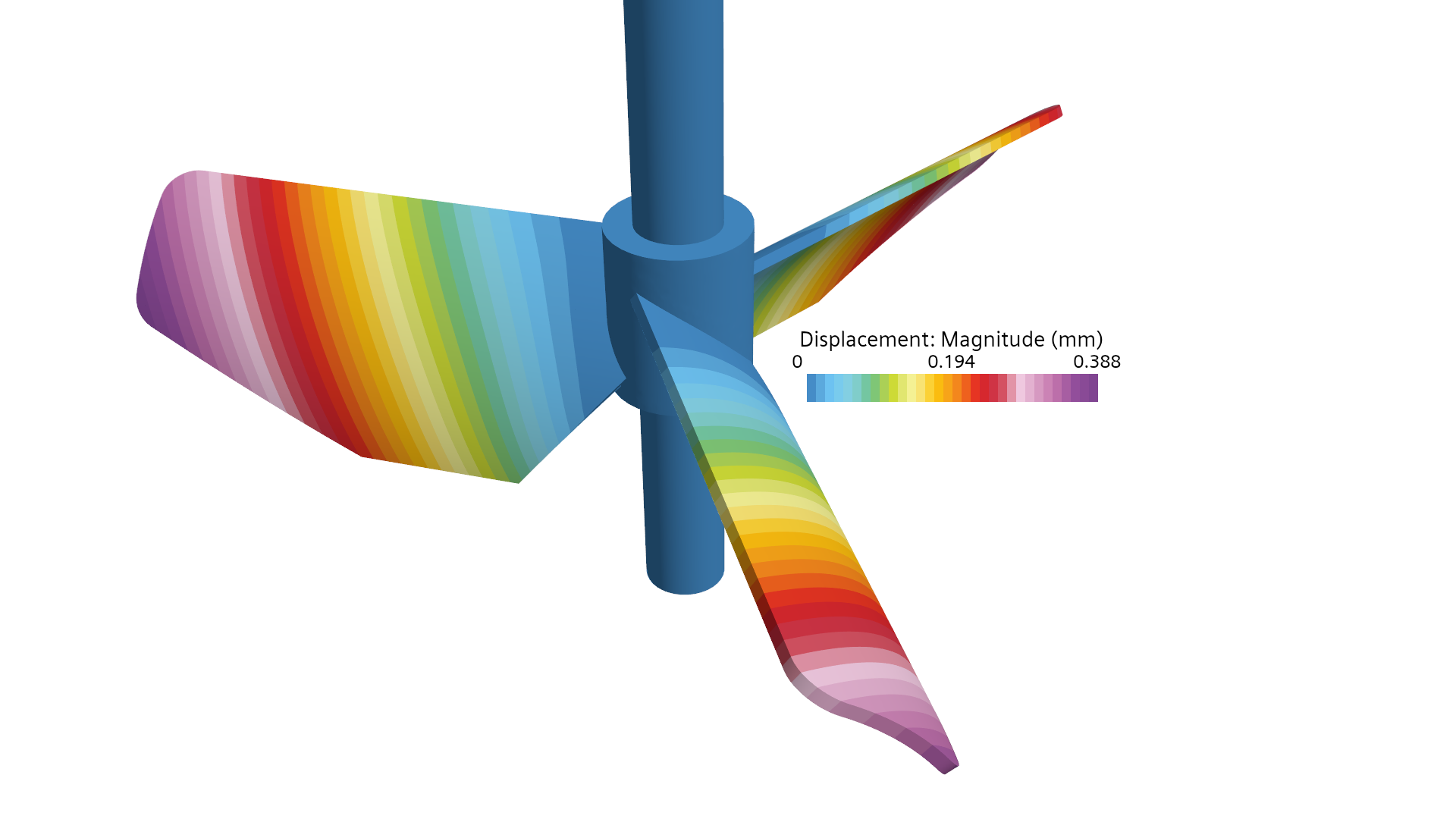

5. 耦合固体应力模块直接求解搅拌器结构强度
二、 在工业搅拌中的具体应用场景
1. 设计与优化搅拌器（叶轮）
· 叶轮选型：比较不同叶型（如斜叶涡轮、 Rushton涡轮、螺旋桨式、锚式等）在特定工艺中的性能。
· 几何参数优化：模拟不同直径、叶片角度、宽度等参数对流动模式、剪切速率、泵送能力（排量数）和功率消耗（功率数）的影响，找到最佳几何尺寸。
参考案例：设计探索-帕累托优化：静态混合器，静态混合器的设计扫掠
2. 预测功率消耗
· 准确计算搅拌器在特定转速、流体物性下的功率消耗，这是电机选型和能耗评估的关键依据。STAR-CCM+可以非常精确地预测功率数。
3. 评估混合效率与混合时间

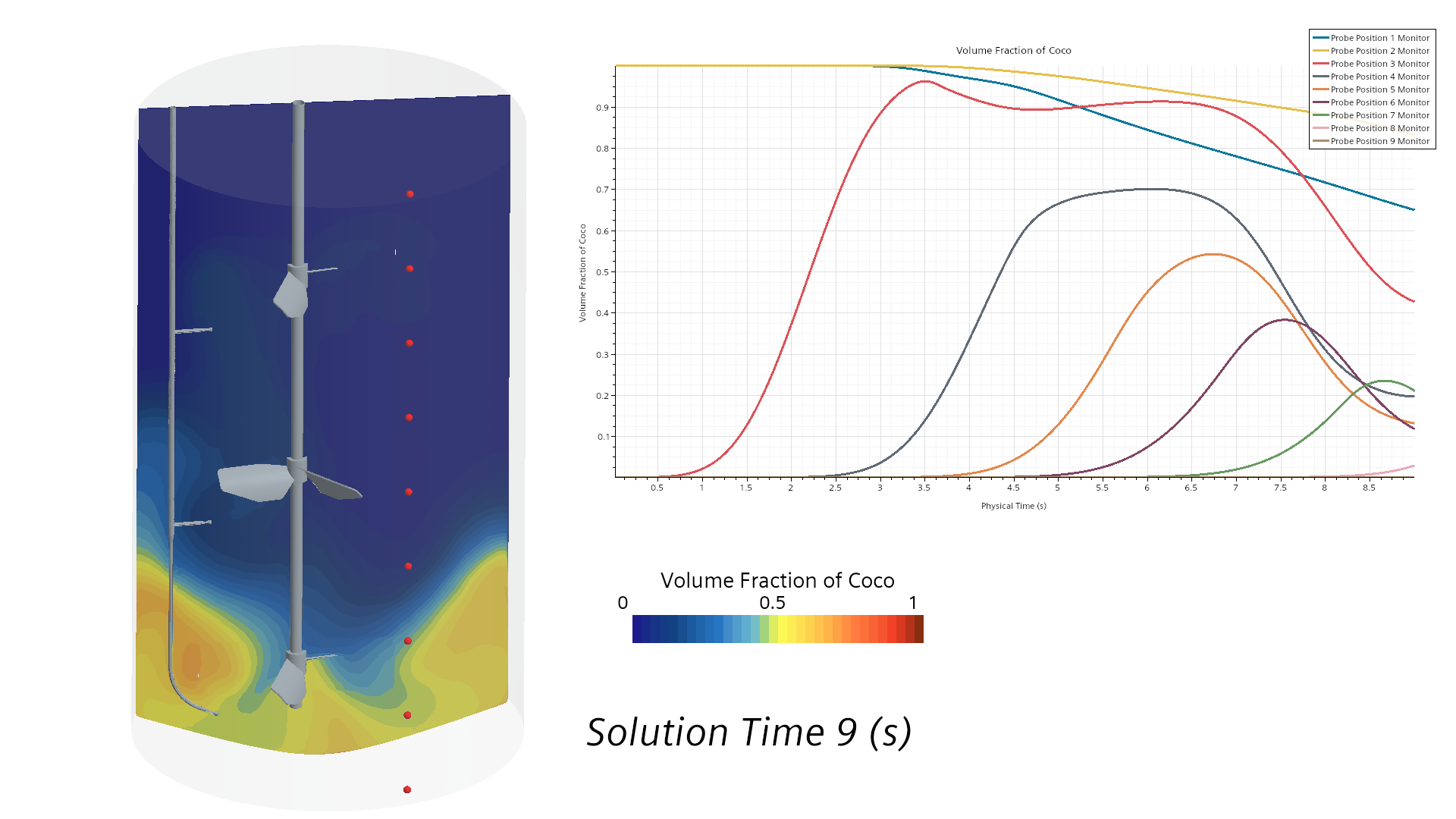

· 通过引入示踪剂，模拟示踪剂浓度达到均匀所需的时间（混合时间）。
参考案例-分析方法：体积渲染Steckler 室
· 可视化流场，识别“死区”（流动性差的区域）和“短路流”（流体快速通过的路径），从而改进设备设计（如调整挡板位置、叶轮离底高度）以消除它们。

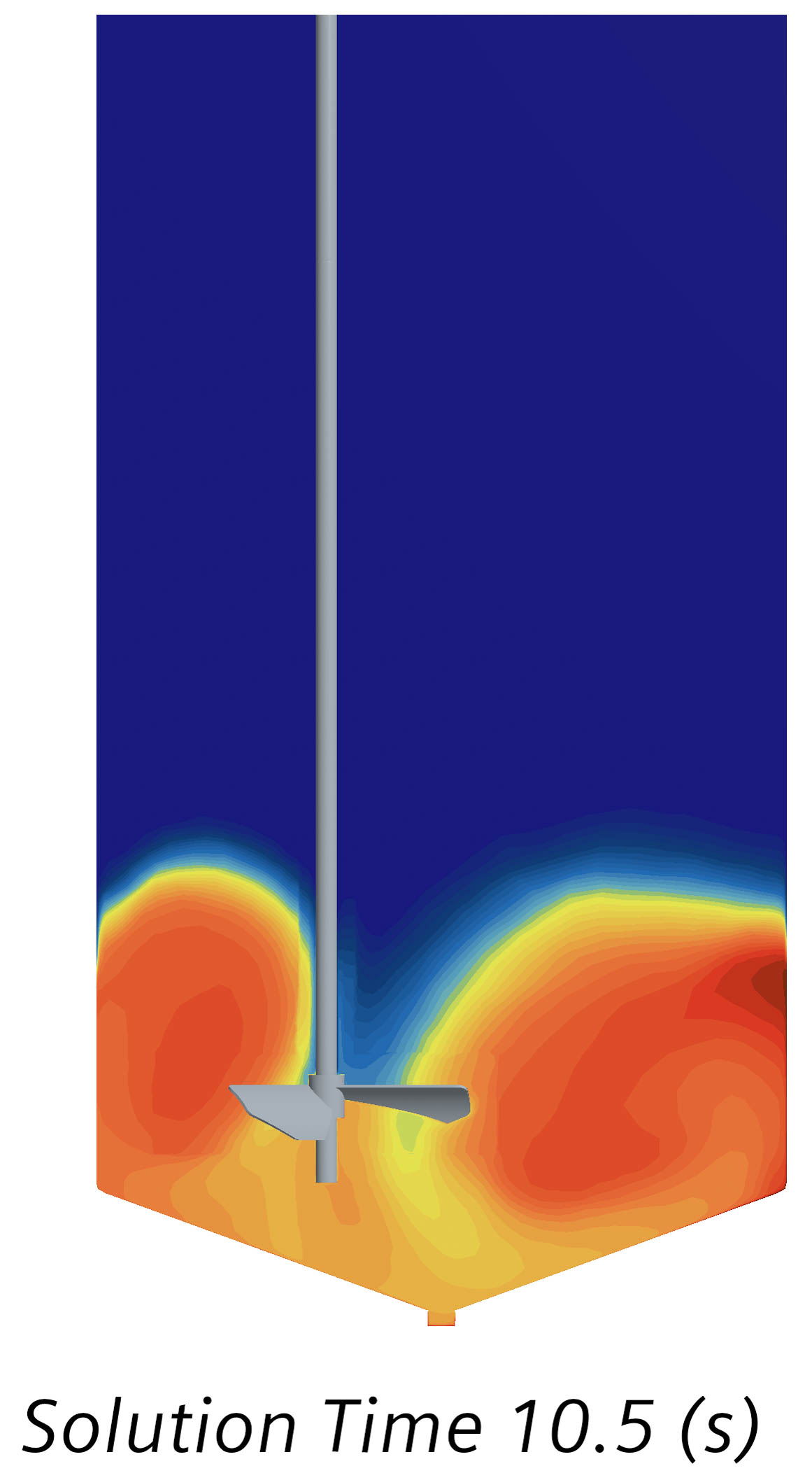

4. 固液悬浮模拟
· 对于需要让固体颗粒均匀悬浮在液体中的过程（如结晶、生物发酵、矿物加工），可以模拟不同转速下底部的颗粒悬浮情况（确定“离底悬浮”或“均匀悬浮”的临界转速），避免颗粒沉积导致的产品质量问题和设备损坏。

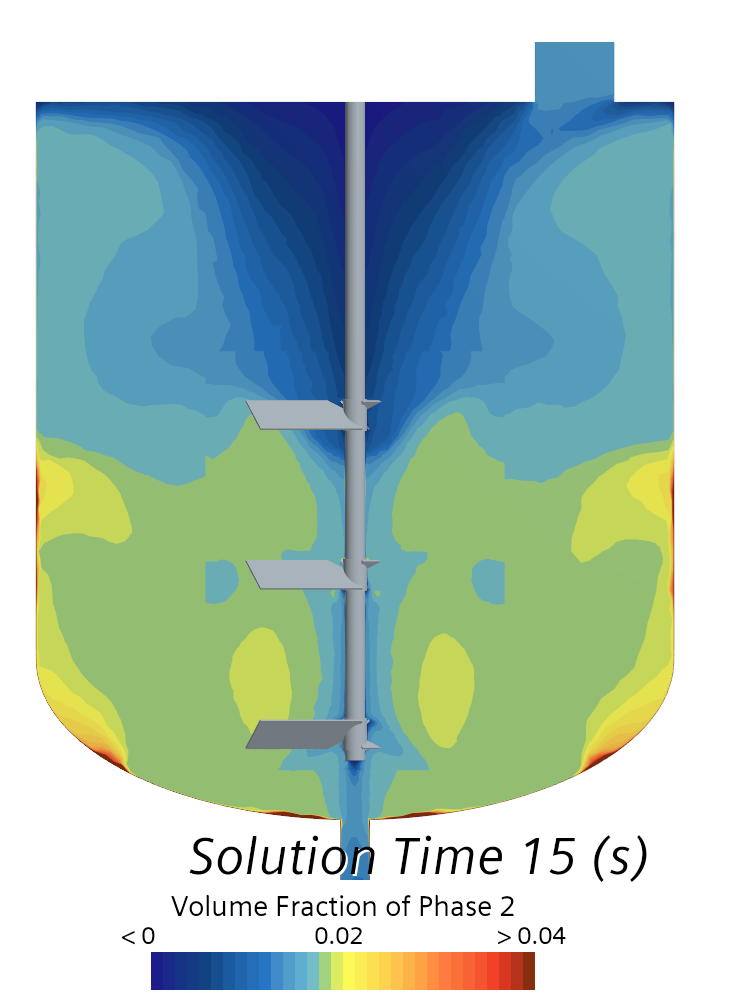

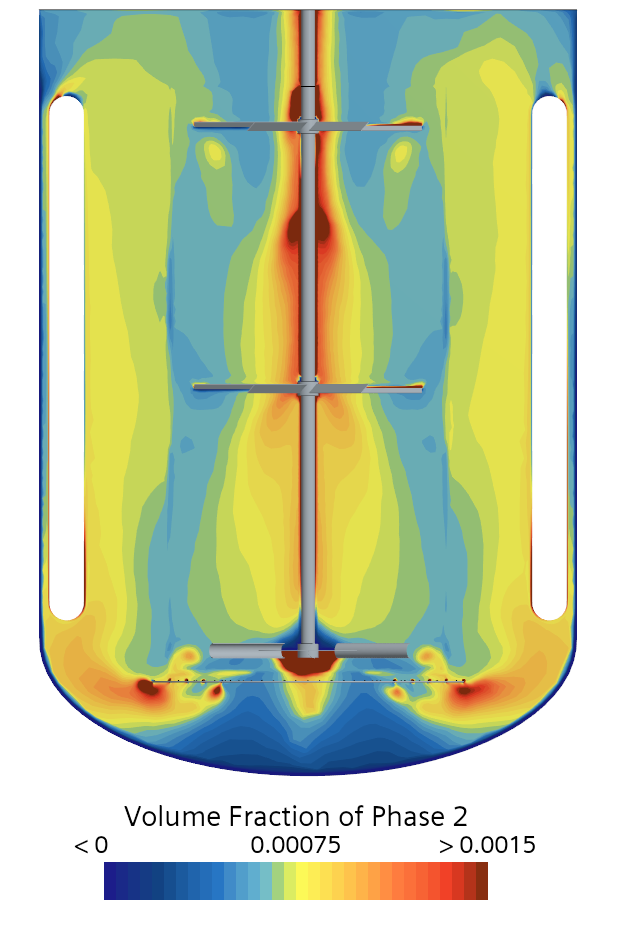

5. 气液分散模拟
· 在通气搅拌釜（如发酵罐、废水处理曝气池）中，模拟气体分布、气泡大小、持气量以及传质性能（kLa值），优化 Sparger（气体分布器）设计和操作条件，以提高氧气或其它气体的传递效率。

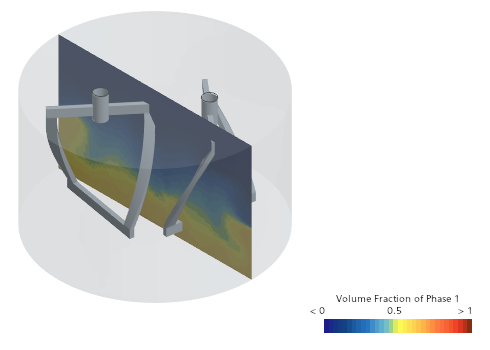

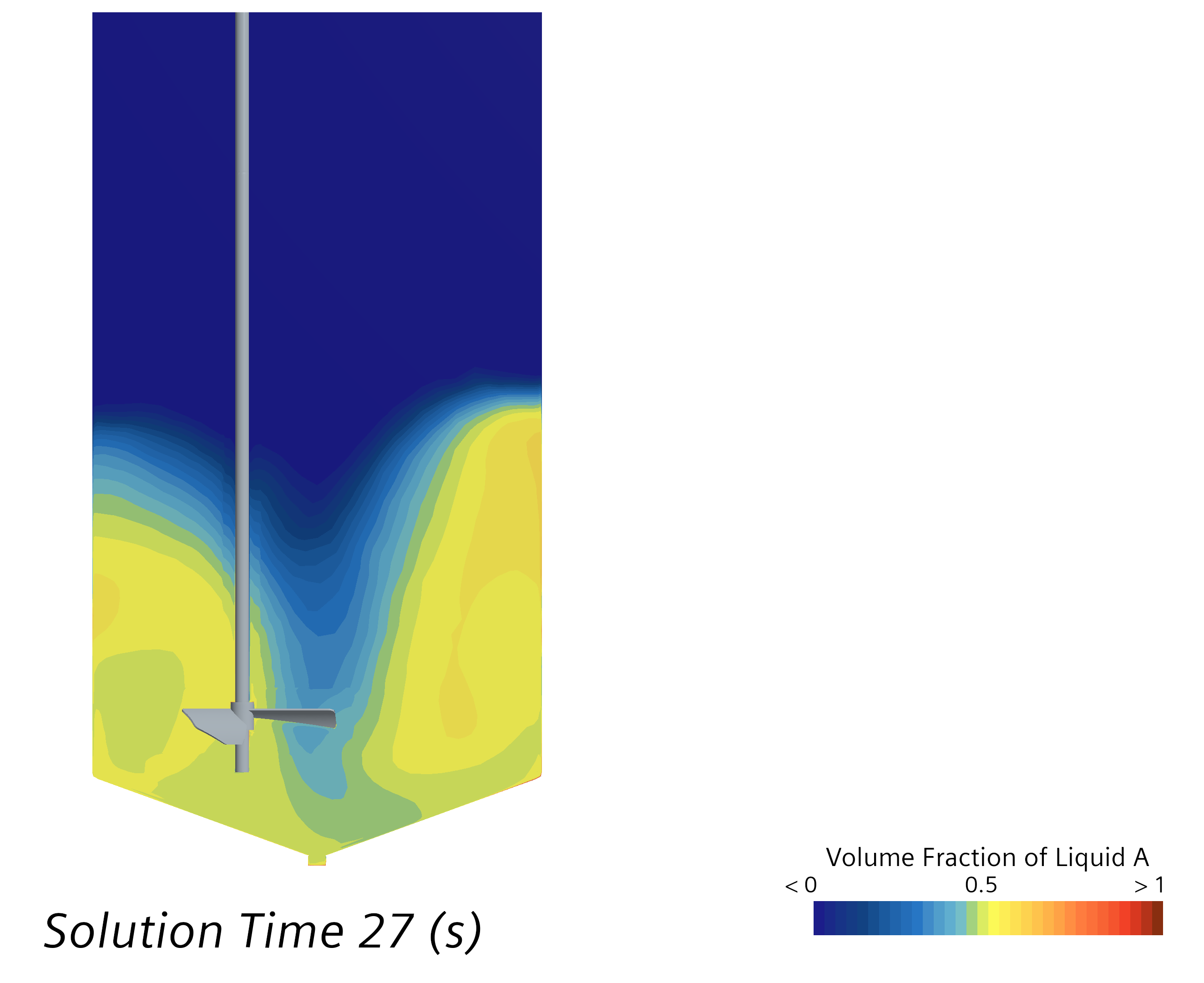

6. 液液分散与萃取
· 模拟不互溶液体的分散过程，预测液滴的尺寸分布和相分离情况，用于萃取工艺的优化。
7. 传热性能分析
· 模拟带有夹套或内冷线圈的搅拌釜的传热过程，评估换热效率，寻找强化传热的方法（如增加导流板、优化叶轮形式）。
8. 反应器尺度放大
· 这是搅拌行业的核心难题。在小试（Lab Scale）中通过STAR-CCM+获得准确的流场和性能数据，建立可靠的CFD模型。然后利用该模型预测放大到中试（Pilot Scale）和工业生产规模（Industrial Scale）后的混合、传质、传热性能，指导放大过程，降低放大风险。
三、 典型工作流程

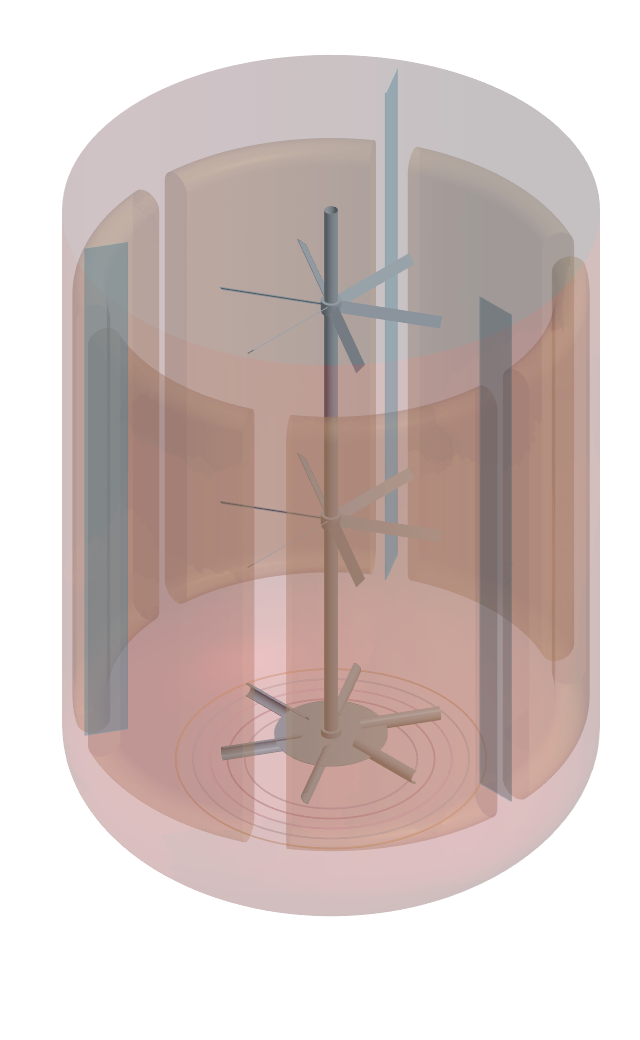

1. 几何处理：在CAD软件中创建或清理搅拌设备的3D模型，然后导入STAR-CCM+。通常只需创建流体域部分。
参考案例-几何：3D-CAD：旋风分离器

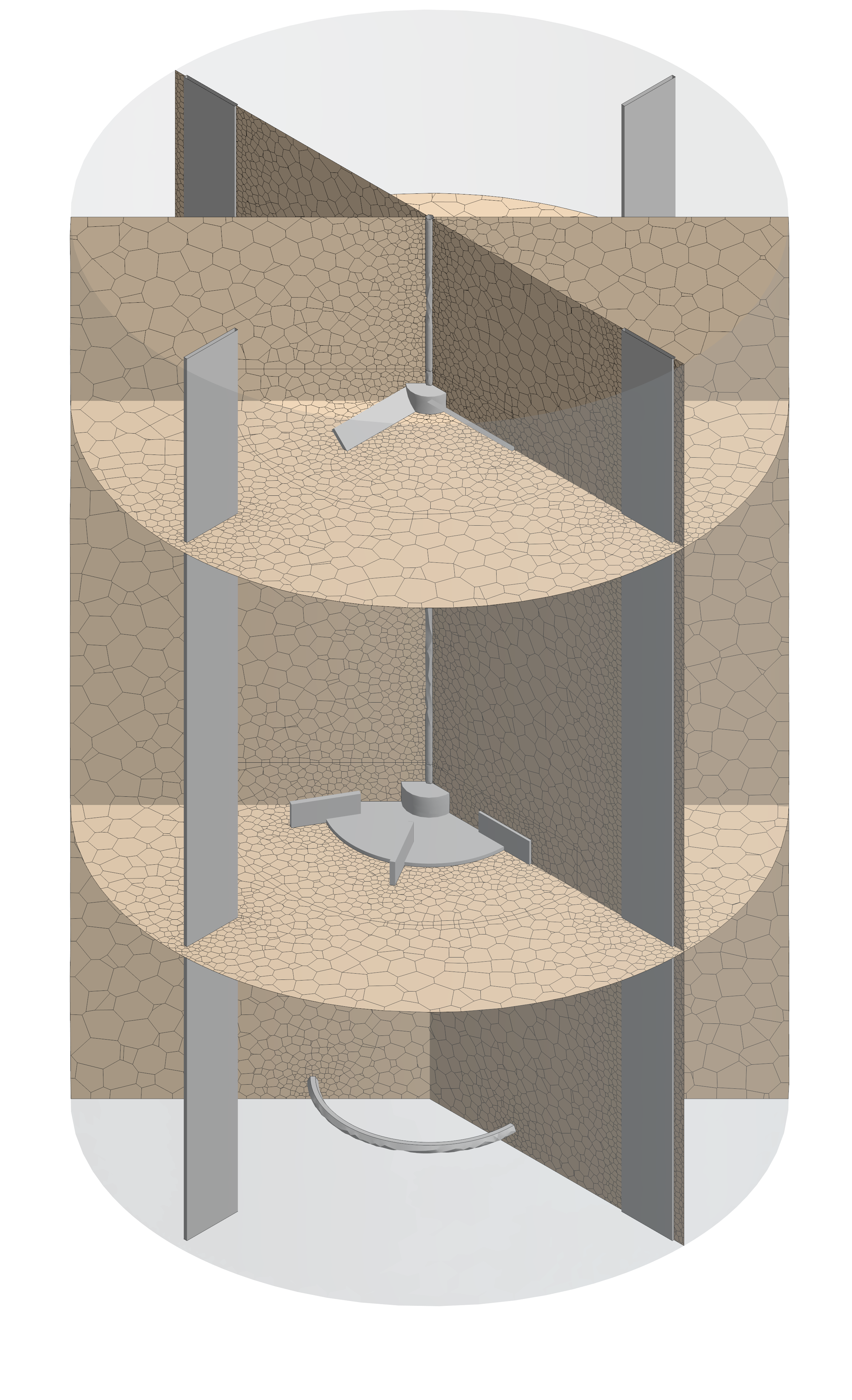

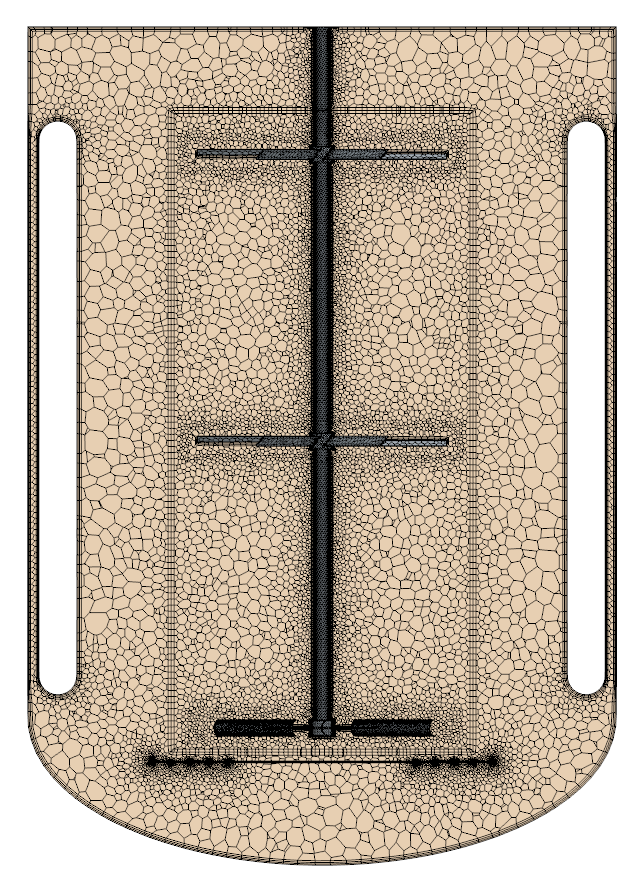

2. 网格划分：使用STAR-CCM+的自动网格工具，对旋转区域（围绕叶轮）进行加密细化，对静止区域采用较粗的网格以节省计算资源。
参考案例-网格：网格操作：导入的控制阀，网格化：多零部件热交换器
3. 物理模型选择：
· 选择流体：如水、浆料等，设置物性参数。
· 选择湍流模型：通常首选k-ω SST模型。
· 选择运动模型：根据需求选择MRF（稳态）或Sliding Mesh（瞬态）。
· 选择多相流/反应等其它所需模型。
4. 设置边界条件：设置入口、出口、壁面等条件。对于通气搅拌，设置气体入口。
Fluent中采用Patch指定区域局部物料条件，STAR-CCM+使用场函数位置指定。
参考案例-多相流体：VOF：重力驱动流体，欧拉：混合物沉降，欧拉：曝气池脱气
5. 运行计算：提交到求解器进行计算。MRF方法较快，Sliding Mesh较慢。
6. 后处理与结果分析：

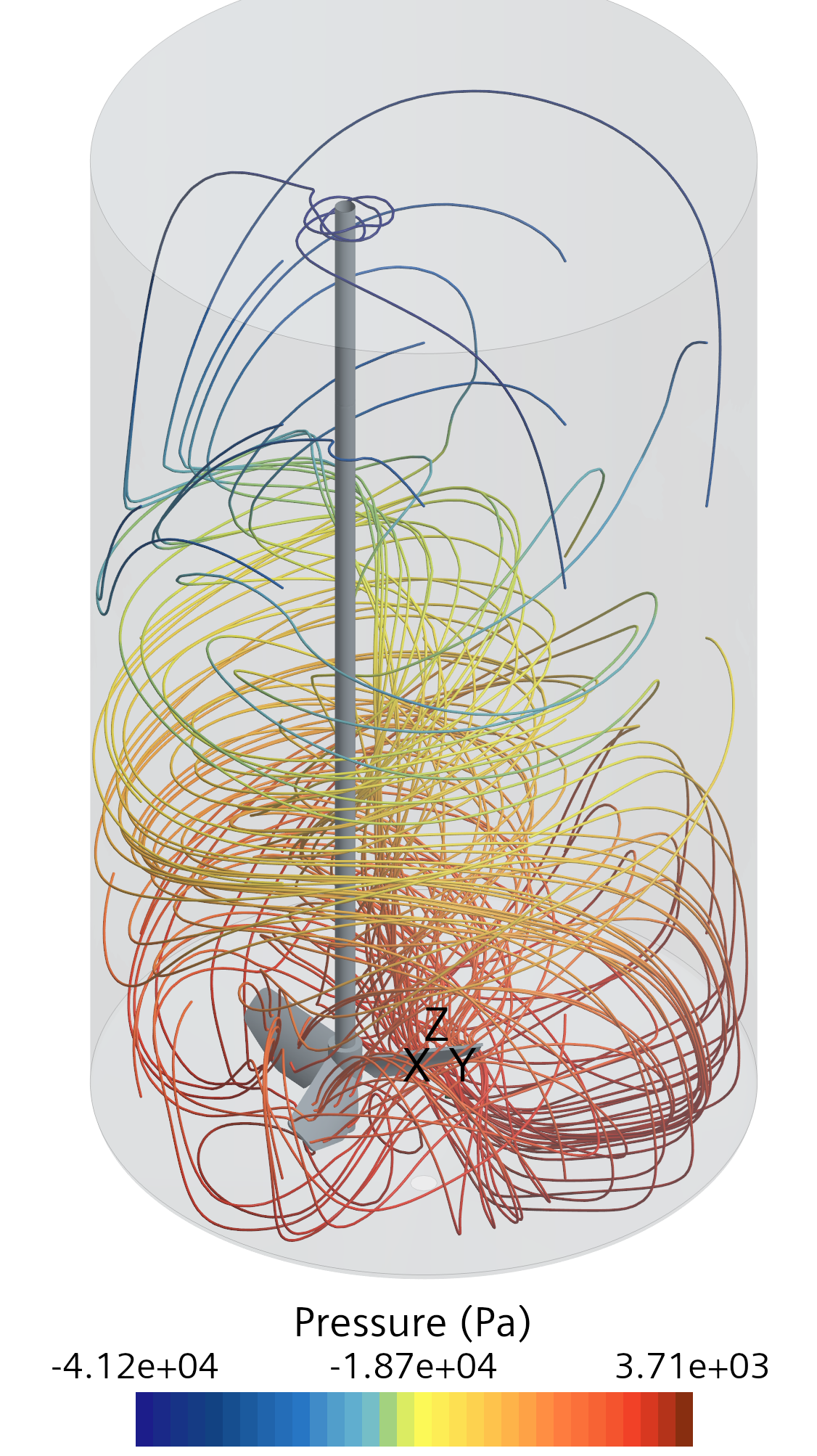

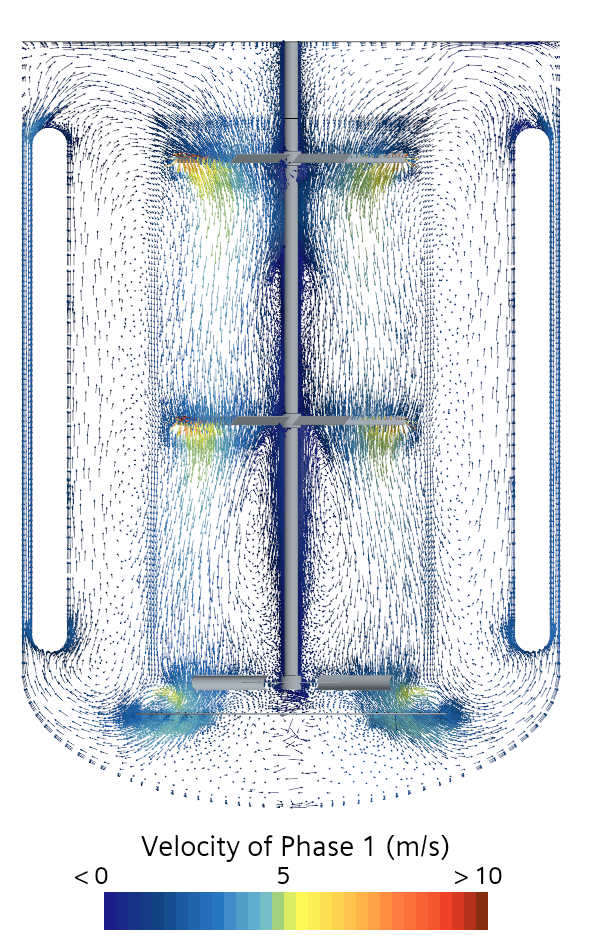

· 可视化：生成速度矢量图、流线图、等值面图、动画等。
参考案例-不可压缩流：求解录制和播放：涡流脱落
· 定量分析：绘制速度、剪切率、浓度等参数的云图；计算功率、混合时间、均匀度等关键性能指标（KPIs）。
· 生成报告。
四、 优势总结
· 降低成本：大幅减少实验次数和原型制造成本。
· 缩短周期：加速从概念设计到产品投产的整个流程。
· 深化理解：提供设备内部全流场的详细信息，这是实验测量难以全面获得的。
· 优化创新：能够快速测试大量设计方案，推动产品性能和效率的边界。
· 降低风险：在 scale-up 过程中，通过模拟提前预知问题，避免昂贵的工厂级失误。
总而言之，STAR-CCM+已经成为工业搅拌行业进行高效、可靠和创新的产品设计与工艺优化的标准工具。从简单的混合槽到复杂的生物反应器，它都能提供至关重要的工程见解，帮助企业提升产品质量、降低能耗和生产成本。
备注：部分文字内容由AI生成。
