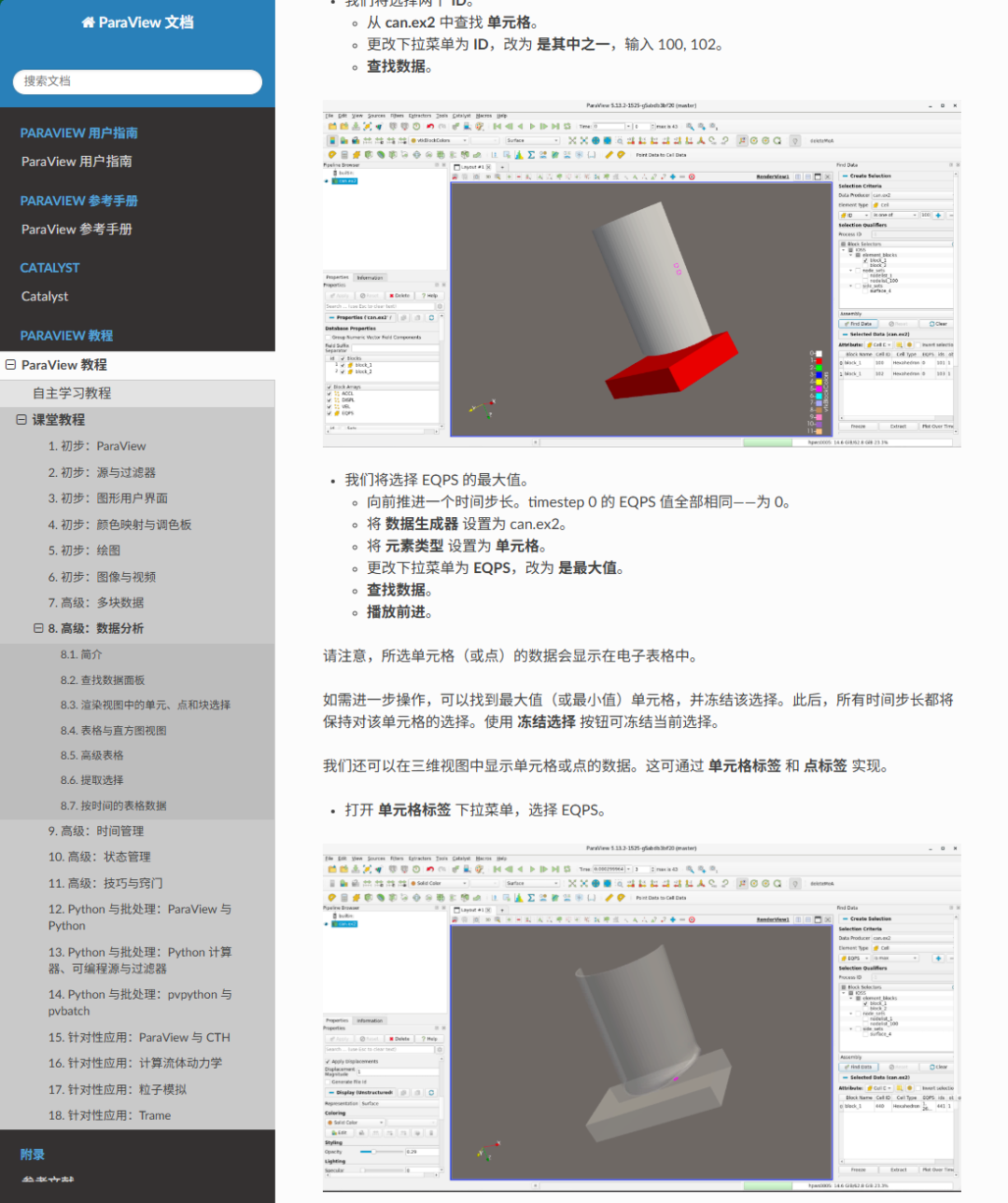

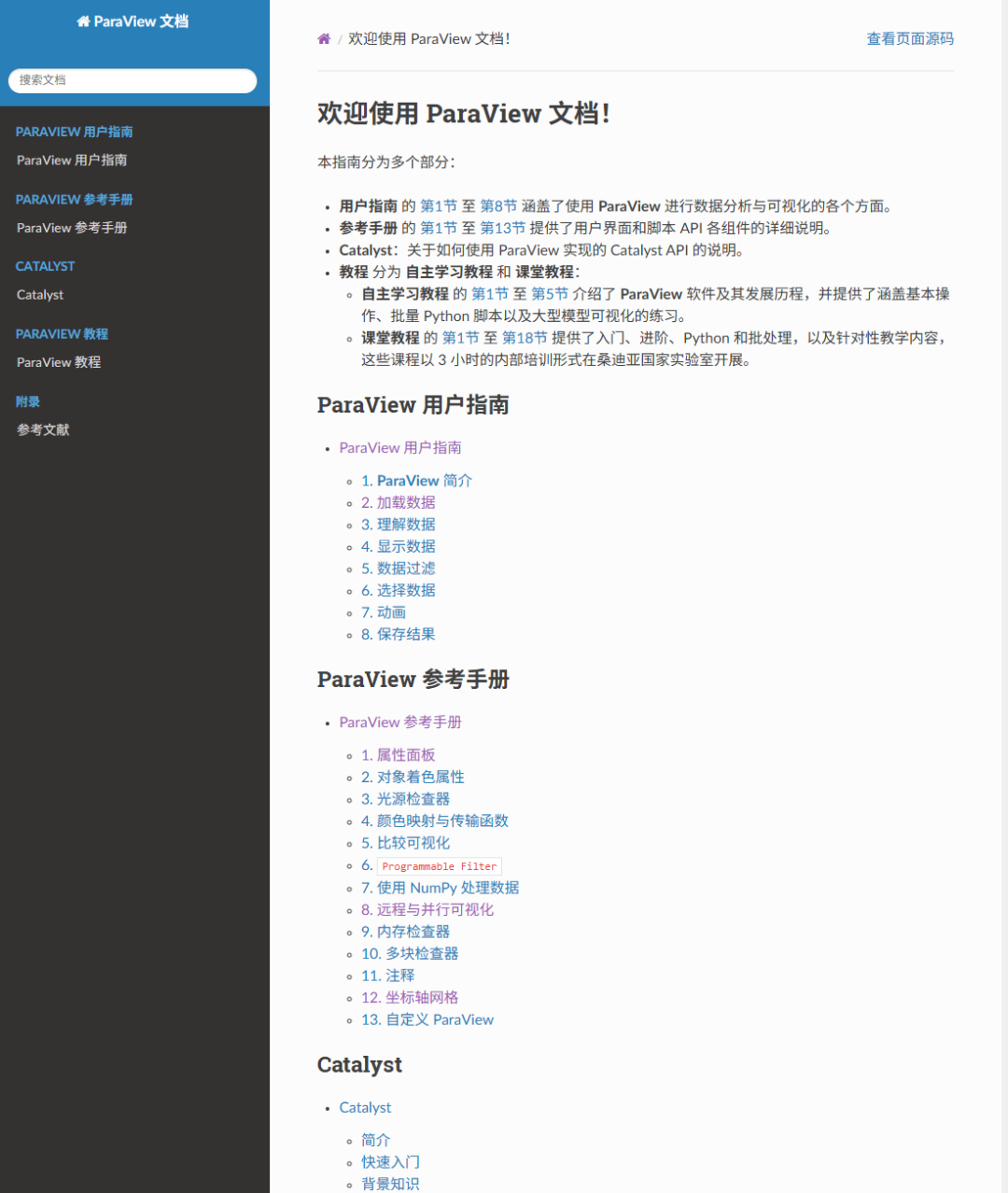

发布ParaViewV6中文文档与教程











一、核心架构与技术特性

1. 分布式计算支持
   采用客户端 – 服务器架构，支持在单节点或分布式集群（如超级计算机）上运行，通过 MPI 实现数据并行处理。其数据并行模型将数据分片到不同进程，结合幽灵级别（ghost level）技术处理邻域信息，确保算法在分布式环境下的准确性。

2. 渲染与性能优化

• 多渲染后端

  ：支持 OpenGL、OSPRay（Intel 的高性能光线追踪引擎）等渲染后端，可通过命令行参数或配置文件灵活切换。

• 硬件加速

  ：充分利用 GPU 进行渲染和数据处理，支持 CUDA 和 OpenCL，显著提升大规模数据的交互性能。

• 动态细节层次（LOD）

  ：自动优化复杂场景的渲染效率，确保高分辨率模型的流畅交互。

3. 数据处理能力

• 格式兼容性

  ：支持 VTK、HDF5、NetCDF、Exodus、CGNS 等数十种科学数据格式，并允许用户自定义读取器 / 写入器。

• 显式结构化网格

  ：新增对油藏角点网格等复杂地质模型的支持，结合 VTK 的vtkExplicitStructuredGrid数据结构，实现高效的并行处理和可视化。

• 高级过滤与分析

  ：提供丰富的内置过滤器（如等值面提取、流线追踪、体渲染），支持 Python 可编程过滤器，可无缝集成 NumPy 和 SciPy 进行自定义数据处理。

二、用户界面与交互

1. 直观的 GUI 设计
   基于 Qt 框架构建，界面简洁且功能模块化。支持多视图同步（如 Link Camera 功能），可同时展示不同变量或视角下的数据对比，适合协作分析。

2. 脚本化与自动化

• Python API

  ：完全支持 Python 脚本控制，从数据加载到渲染输出均可程序化实现，适合批量处理和自动化工作流。

• 状态文件（.pvs m）

  ：保存完整的可视化流程，包括数据源、过滤器参数和视图设置，方便复用和共享paraview.org。

3. 交互工具与可视化技术

• 3D 小部件

  ：通过交互式操作器（如切片平面、裁剪框）实时调整数据展示范围。

• 动画与时间序列分析

  ：支持创建时间相关的动画，可导出为视频或序列图像，适用于动态模拟结果的可视化。

三、应用领域与案例

1. 工程与流体力学

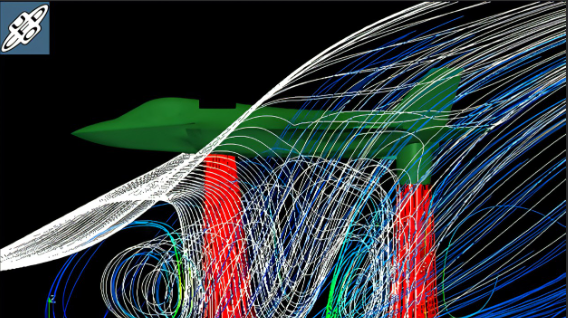

• 处理 CFD 模拟数据（如 OpenFOAM 输出），通过流线追踪和压力等值面分析流动特性。
• 支持多相流、湍流等复杂场景的可视化，结合硬件加速提升交互效率。

2. 地球科学与地质建模

• 可视化地震波传播、油藏结构等，利用显式结构化网格技术处理含断层的复杂地质模型。
• 与 FEATool 等仿真工具集成，实现多物理场数据的联合分析。

3. 生物医学与分子模拟

• 展示蛋白质结构、细胞成像数据，支持体渲染和动态模拟（如分子动力学轨迹）。
• 结合 Python 脚本实现自动化的特征提取（如肿瘤边界识别）。

4. 高性能计算（HPC）

• 在超算环境中处理 TB 级数据集，通过 Catalyst 模块实现原位分析，减少数据传输开销。
• 支持分布式渲染，可在集群节点上并行生成高质量图像。
