车载IV型储氢气瓶框架设计研究

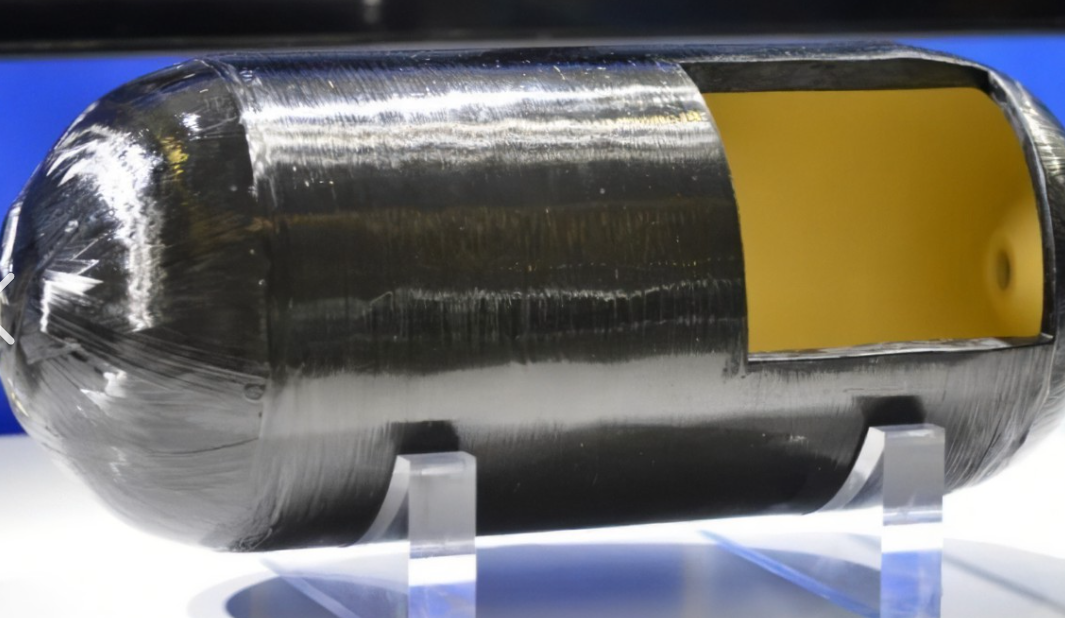

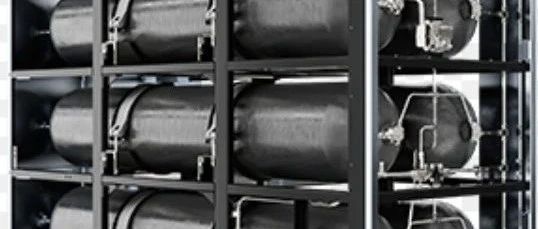

01 摘要 随着氢能在交通运输领域的快速发展，车载储氢系统的安全性和可靠性问题受到广泛关注。储氢气瓶作为核心部件，其结构形式直接影响系统性能。当前，IV型储氢气瓶因重量轻、储氢效率高而被广泛研究和应用，但在实际工程中，气瓶框架大多直接沿用III型气瓶的设计方案，缺乏针对IV型气瓶的优化匹配。本文在综述国内外研究现状的基础上，分析了IV型储氢气瓶框架的设计难点，重点讨论了振动环境下的阻尼不足问题，以及金属阀座与内胆非一体成型结构导致的密封可靠性风险。通过理论推导、力学建模和对比分析，提出了针对IV型气瓶框架的优化设计思路，包括柔性阻尼结构设计、复合材料框架应用、智能监测系统引入等。研究表明，合理的框架设计不仅可以提高储氢系统的安全性和寿命，还能推动氢能汽车产业的规模化发展。 关键词：IV型储氢气瓶；框架设计；阻尼；振动环境；密封可靠性 02 前言 氢能因其高能量密度、清洁环保的特性，被认为是实现碳中和目标的重要能源路径。近年来，氢燃料电池汽车在全球范围内迅速发展，车载储氢系统的研究与产业化应用也随之加快。在车载储氢技术中，储氢气瓶是关键部件，其安全性、重量和寿命直接关系到整车性能。 储氢气瓶按结构形式可分为 I 型、II 型、III 型和 IV 型。相比III型气瓶，IV型气瓶采用了高分子材料内胆和全缠绕碳纤维增强复合材料外壳，大幅度减轻了重量，提高了储氢效率。然而，由于材料特性和结构差异，IV型气瓶在框架安装与运行中出现了新的问题：一方面，现有框架多沿用III型气瓶设计，缺乏针对性；另一方面，IV型气瓶的金属阀座与内胆非一体成型，密封性能在振动工况下易下降。 因此，研究适合IV型气瓶的专用框架设计方法，对于提升车载储氢系统的可靠性与寿命具有重要意义。 03 IV型储氢气瓶框架设计现状与问题 3.1 现有框架设计沿用III型方案 目前大部分车企仍直接采用III型气瓶的金属框架方案，其特点是刚性强，但缺乏针对IV型气瓶的缓冲和阻尼设计。由于IV型气瓶的外层为复合材料，刚度低于金属气瓶，在强振动环境中容易产生局部应力集中。 3.2 阻尼不足导致的振动风险 车载工况下，气瓶需承受发动机振动、道路冲击及高速行驶引起的随机振动。当框架缺乏阻尼层时，气瓶与框架之间容易产生“硬接触”，导致外层纤维局部剥离，进而影响寿命。 图1储氢气瓶在框架中的安装示意图 ，图片来源于百度 3.3 金属阀座与内胆非一体成型的密封问题 IV型气瓶的阀座通常为金属，而内胆采用高分子材料注塑、滚塑、吹塑成型，两者之间通过机械锁固或胶黏实现连接。振动及温度循环会导致密封界面产生微动疲劳，从而造成氢气泄漏隐患。 图2 IV型（左）与III型储氢气瓶密封对比 04 框架设计理论与力学分析 4.1 框架受力基本模型 假设气瓶与框架之间通过支撑块接触，其受力模型可简化为： F = k · Δx + c · d(Δx)/dt 其中， 为框架等效刚度， 为等效阻尼系数， 为气瓶相对位移。 当阻尼 不足时，气瓶容易发生共振，导致疲劳损伤加剧。 4.2 框架固有频率计算 框架-气瓶系统可近似看作弹簧-质量模型，其固有频率为： f₀ = 1/(2π)√(k/m) 其中 为气瓶质量。若框架固有频率接近车身振动频率范围（10~200 Hz），则易发生共振。 4.3 振动疲劳分析 根据 Miner 线性累积损伤理论，振动寿命可表示为： D = ∑ⁿᵢ₌₁ (nᵢ/Nᵢ) 当 时，系统将发生疲劳失效。实际中需通过增加阻尼层或优化支撑点来降低累积损伤。 05 振动与阻尼设计计算 5.1 缓冲层设计 为解决阻尼不足的问题，可在气瓶与框架之间加入橡胶、聚氨酯或复合阻尼材料，形成柔性缓冲。 其等效阻尼系数可表示为： c_eq = η · E · A / h 其中 为损耗因子， 为材料弹性模量， 为接触面积， 为厚度。 5.2 多点支撑与隔振设计 通过增加框架与气瓶的接触点数，可降低单点载荷。采用“多点柔性支撑”方式，有助于分散应力集中，延长气瓶寿命。 06 密封结构可靠性分析 6.1 金属阀座与内胆连接界面 在气瓶的金属阀座与高分子内胆之间，存在弹性模量差异，导致应力集中。界面密封通常通过 O 型圈或胶黏剂实现。 6.2 热循环与振动作用下的应力 在高低温交变和振动作用下，界面密封易产生微裂纹。其应力可由下式估算： σ = F/A + E · α · ΔT 其中， 为热膨胀系数差异， 为温差。 若 超过界面允许应力，密封将失效。 图4 金属阀座-内胆连接示意图，图片来源百度 07 III型与IV型框架设计对比研究 通过实验与仿真对比，可以发现： 重量：IV型气瓶整体更轻，但框架沿用III型方案时，整体重量优势受限。 阻尼性能：III型金属瓶刚度高，对框架依赖较小；IV型瓶因复合材料特性，更需要柔性阻尼。 密封可靠性：III型金属阀座与瓶体一体成型，密封可靠性高；IV型瓶非一体化，需重点关注密封失效风险。 08 改进措施与优化设计建议 引入复合阻尼层：在框架接触面加入复合阻尼材料，提升隔振性能。 优化框架结构：采用多点柔性支撑，避免局部应力集中。 改进密封设计：开发高性能 O 型圈或柔性过渡层，缓解金属与塑料热膨胀差异。 应用轻量化材料：框架采用铝合金/镁合金或碳纤维增强复合材料，兼顾强度与重量。 智能监测技术：在框架内嵌入传感器，实现振动监控与早期故障预警。 09 工程应用与未来展望 未来，IV型储氢气瓶框架的研究方向主要包括： 新型阻尼材料应用：探索纳米复合橡胶、形状记忆合金等高性能阻尼材料。 多学科联合设计：结合结构力学、材料科学与智能控制，实现框架与气瓶的协同优化。 标准化与规范化：制定针对IV型气瓶的框架设计标准，推动产业化应用。 智能化发展：发展数字孪生技术，对框架与气瓶的服役寿命进行实时预测。 10 结论 本文针对车载IV型储氢气瓶框架设计进行了系统研究，指出现有设计中普遍存在沿用III型框架方案、阻尼不足及密封可靠性差等问题。通过力学建模与对比分析，提出了缓冲阻尼优化多点柔性支撑改进密封结构及轻量化设计等优化思路‚研究结果表明合理的框架设计不仅能够有效延长气瓶寿命还能提升整车安全性与可靠性‚未来应进一步开展多学科交叉研究ã€推动IV型储氢气瓶框架标准化与智能化发展。 来源：气瓶设计的小工程师
