振动专栏 | 第二章 从原理到实战,一次搞懂振动传感器怎么选?

20小时前浏览4

上一章我们介绍了振动的基础知识,以及其在预测性维护和故障诊断中的重要作用。本章我们将深入探讨振动信号采集的关键环节——传感器选择与安装。振动测量的质量,直接决定了后续分析的可靠性,正所谓输入决定输出,只有高质量的数据,才能支撑准确的故障识别与诊断。

目录

高质量振动测量的基础

振动传感器的测量原理

常用振动传感器详解

      3.1 位移传感器

3.2 速度传感器

3.3 加速度传感器

4 传感器灵敏度选择指南

5 数据采集卡选择

6 传感器安装注意事项

总结与建议

1 高质量振动测量的基础

常规工业场景中常采用统一的双传感器配置,安装方式也较为固定,但实际应用中并不存在"一刀切"的解决方案。例如高速与低速机械、危险区域、涡轮机轴承等特殊场景,都需要差异化的传感器选型与安装策略。

实现高质量振动测量的关键在于:

1、精准匹配传感器类型:根据测量目标(加速度、速度或位移)与环境工况(如低速、高温、危险区域等)选择最合适的传感器;

2、规范安装:确保安装位置与方式符合标准,最大限度保证信号真实性;

3、配套采集卡适配:采集卡的性能指标必须与传感器特性相匹配,确保信号无损采集。

此外,为保证数据的可比性与诊断有效性,还应做到:

1、每次测量时,采用相同的方法收集数据;

2、同步记录设备现场状态,善用采集器的"备注"功能标记异常;

3、由熟悉设备的采集人员完整录入观测信息,为后续维护决策提供支持。

2 振动传感器的测量原理

振动传感器的作用是将机械振动转换为电信号,供后续软件提取振动特征。

图片包含 人, 室内, 女人, 男人AI 生成的内容可能不正确。

图片包含 图示AI 生成的内容可能不正确。

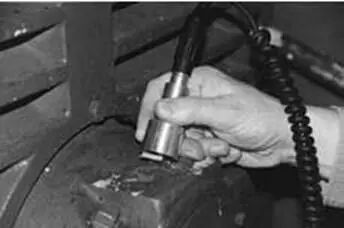

图1 振动采集

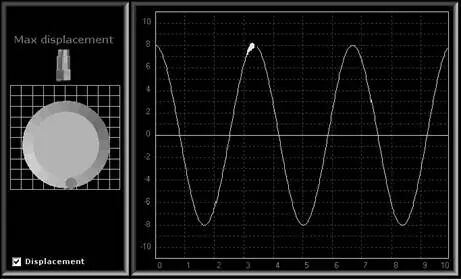

以转速同步的轴振测量为例:

1、位移测量:记录轴与传感器间距的周期性变化,适用于低速及可径向移动的轴颈/套筒轴承;

2、速度测量:更适用于高速旋转的滚动轴承,因其位移幅值受限,速度信号更能反映轴承内部的动态特性。

在简谐振动中,位移、速度、加速度三者互为导数关系,相位依次超前90°

1、位移为零时,速度最大;

2、位移最大时,速度为零;

3、加速度与速度也相差90°,加速度最大时速度为零(方向反转点);

4、位移与加速度则相位相差180°

低速时加速度幅值较小,而随着转速升高,加速度幅值按频率平方增长,位移幅值则逐渐减小。



图2 频率响应

例如,在恒定振动水平0.1 IPS下:低频区:位移显著,加速度极低;高频区:加速度急剧上升,位移大幅下降。

由此可见:位移测量更适用于低速设备;加速度测量擅长捕捉高速机械振动;速度则因其在常用工业频率范围内的良好表现,成为振动烈度评估的通用指标。

3 常用振动传感器详解

3.1 位移传感器

适用场景主要用于涡轮机、泵与风机等采用滑动轴承的机组,常见于在线保护与振动监测系统。也可通过便携式采集器接入其动态输出,完成定期频谱与趋势分析。

工作原理:属于非接触式测量,系统由驱动器、同轴电缆和探针组成。驱动器产生射频信号,经由电缆传输至探针,探针端部线圈辐射出高频磁场。当导电轴面靠近时,因涡流效应实现无接触位移测量。

图片包含 桌子, 照片, 香蕉, 旧AI 生成的内容可能不正确。

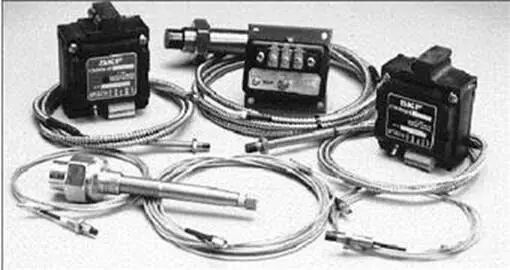

图3 位移传感器

优点

1、低频响应优良(可至0 Hz DC响应);

2、能真实反映轴与轴承的相对位移。

缺点

1、安装复杂,成本较高;

2、不适用于高频测量(通常低于10kHz);

3、校准依赖轴材料材质;

4、易受机械振动、表面毛刺等干扰产生虚假信号。

3.2 速度传感器

工作原理:基于电磁感应定律。传感器内部有一个弹簧支撑的线圈(惯性质量)和永磁体。当外壳随设备振动时,线圈因惯性相对于磁体运动,切割磁感线产生感应电动势。

图片包含 物体, 室内, 冰箱, 厨房AI 生成的内容可能不正确。

        图4 速度传感器示意图

优点

1、无需外部供电,输出信号强;

2、在中频范围(通常为10–1000 Hz)线性响应良好,非常适合机器整体振动评估。

缺点

1、对温度变化敏感;

2、内部存在可动部件,长期使用可能磨损;

3、通常体积较大;

4、低频响应受限(通常不低于10Hz)。

3.3 加速度传感器

加速度传感器是目前工业振动监测中应用最广泛的传感器类型,频率覆盖范围极宽,尤其擅长捕捉高频冲击信号。

压电式加速度传感器:其内部包含质量块和压电晶体。在加速度作用下,质量块对晶体施加动态力,晶体形变产生电荷,电荷量与加速度成正比。通过内置放大器(如ICP/IEPE型)将电荷信号转为电压信号输出,方便采集记录。

使用注意:ICP/IEPE传感器通电后需要几秒钟的"稳定时间",待电压稳定后再采集数据,否则初期数据可能失真。

图形用户界面, 应用程序, 表格, ExcelAI 生成的内容可能不正确。

 图5 传感器通电后的效果以及频谱中的特征斜率

三轴加速度传感器:集成三只相互垂直的传感器于一体,可同步测量一个点的垂直、横向与轴向振动,全面反映测点振动状态。

除了压电式,还有应变计式、压阻式、可变电容式(MEMS等加速度传感器类型,应对不同测量需求。

4 传感器灵敏度选择指南

灵敏度是传感器选型首要指标,单位常为 mV/g

1、高灵敏度(500 mV/g - 1 V/g:适用于精密设备或低振动场景,能提供更高信噪比;

2、低灵敏度(10-50 mV/g:常用于大型、高振动设备,避免信号饱和;

3、通用灵敏度(100 mV/g:平衡动态范围与适用性,为多数工业场景首选;

最终选择应综合考量振动水平、工况环境及目标频率范围。

5 数据采集卡的选择

选择合适的数据采集卡是确保振动信号准确数字化的重要环节。以下是几个关键选型参数:

1、 通道数量与类型:根据测点数量确定通道数,预留10-20%余量以备扩展;通道类型:支持IEPE/ICP(恒流源)输入的通道对于压电加速度传感器至关重要;同步采集:所有通道应能严格同步采集,保证时间、相位一致性。

2、采样率与带宽:采样率:至少为最高分析频率的2.5倍(遵循奈奎斯特采样定理,考虑抗混叠滤波器过渡带);抗混叠滤波:采集卡应内置高性能抗混叠滤波器,防止频率混叠;带宽:满足传感器频率范围需求,通常DC20kHz覆盖大多数工业应用。

3、分辨率与动态范围:分辨率16位以上分辨率适合大多数振动测量应用;动态范围:至少90dB,确保既能捕捉微弱信号又不饱和。

4、接口与连接方式:接口类型USB、以太网、PXI等,根据便携性和传输速率需求选择;连接器类型BNCLEMOD-sub等,考虑现场连接可靠性和便捷性。

5、软件兼容性与同步功能:驱动兼容性:支持常见分析软件(如MATLABLabVIEW、专用振动分析软件);同步能力:支持多机箱同步和外部时钟同步,适合大型分布式测试。

6 传感器安装注意事项

正确的安装是保证测量准确性的关键环节:

1、安装位置选择:应尽量靠近振源,避开节点和模态振型节点;

2、安装方式: 钢螺栓安装:最佳频率响应,适合永久监测点;磁座安装:方便临时测量,但会降低高频响应。粘合剂安装:适合大多数表面,但温度受限;探针手持:仅用于快速筛查,数据仅供参考;

3、安装方向:确保传感器敏感轴与测量方向一致;

4、电缆固定:避免电缆晃动引入额外噪声,特别是对于压电传感器。

完整的振动采集系统需要考虑以下因素:

1、信号调理需求:IEPE恒流源供电:多数ICP/IEPE传感器需要2-20mA恒流源。滤波设置:根据需求设置高通、低通滤波器;增益设置:根据信号电平调整增益,优化ADC量程使用。

2、系统接地与隔离:采用差分输入减少共模噪声;电气隔离防止地环路干扰;在强电磁干扰环境使用屏蔽电缆和连接器。

3、环境适应性:工业现场选择具有适当防护等级的设备;宽温操作能力适合非温控环境;抗振动和冲击设计保证现场可靠性。

7 总结与建议

振动传感器和采集卡的选择没有绝对标准,只有最适合现场需求的方案。掌握不同传感器的原理与特性,了解采集卡的关键参数,结合实际设备类型、工况环境与监测目标,才能制定出高效、可靠的振动监测策略。

实用建议

1、从需求出发:明确测量目的后再选择传感器类型,避免盲目追求高参数;

2、考虑全系统:传感器、电缆、采集卡和软件需要作为一个系统来考虑兼容性;

3、重视安装质量:再好的传感器,安装不当也会导致数据失真;

4、预留扩展空间:选择略有富余的性能指标,为后续扩展留出空间。


编辑:肖鑫鑫
校核:李正平、陈凯歌、赵栓栓、曹希铭、赵学功、白亮、任超、海洋、Tina、陈莹洁、王金、赵诚,陈宇航

该文资料参考国际标准ISO 10816(振动评价标准)、ISO 13373(状态监测与诊断)和莫比乌斯振动分析师(二级)培训资料等,仅用作学术分享,不做商业用途,若侵权,后台联系小编进行删除
