[PCB散热设计-流体拓扑优化]：基于入口压力和出口压力2/2
一、启动HyperWorks
1.启动HyperWorks。
2.在New Session中，在HyperWorks下选择HyperMesh。
3.对于Profile ，选择OptiStruct。
4.单击Create New Session。
二、导入模型
1.在菜单栏上，选择File>Import>HyperMesh Model。
2.导航到并选择PCB.hm。
3.单击Open。
三、设置模型
3.1定义Material 1
Note：如果模型在模型视窗之外加载，请按F以适应窗口。
1.在Model Browser中，右键单击并选择Create>Material。
2.对于Name ，输入material1。
3.对于Card Image，从下拉菜单中选择MAT1。
4.输入以下Material特性：
a)对于E，输入210000
b)对于NU，输入0.3。
c)对于RHO，输入7.85e-09。
5.选中MAT4复选框，然后输入以下属性：
a)对于K（热导率），输入44.0
b)对于CP，输入460000000。
c)对于RHO，输入7.8e-09。
6.单击Close。
3.2定义Material 2
1.在Model Browser中，右键单击并选择Create>Material。
2.对于Name ，输入material2。
3.对于Card Image，从下拉菜单中选择MAT1。
4.输入以下Material特性：
a)对于E，输入210000
b)对于NU，输入0.3。
c)对于RHO，输入7.85e-09。
5.选中MAT4复选框，然后输入以下属性：
a)对于K（热导率），输入44.0
b)对于CP，输入460000000。
c)对于RHO，输入7.8e-09。
6.选中DARCY复选框，然后输入以体材料属性：
a)KAPPA中，输入0.1。
b)对于MU，输入1e-09。
c)对于K，输入0.598。
d)对于CP，输入4183000000。
e)对于RHO，输入1e-09。
7.单击Close。
3.3定义property1
1.在Model Browser中，双击Properties以打开属性Browser。
2.在Browser中，选择property1。
3.对于Card Image，从下拉菜单中选择PSHELL。
4.对于Material，选择Unspecified>**/**以打开高级选择。
5.在对话框中，从列表中选择material2。
6.单击OK。
7.对于T，输入0.5。
8.单击Close。
3.4定义property2
1.在Property Browser中，选择property2。
2.对于Card Image，从下拉菜单中选择PSHELL。
3.对于Material，选择Unspecified>/以打开高级选择。
4.在对话框中，从列表中选择material1。
5.单击OK。
6.对于T，输入0.5。
7.单击Close。
3.5为component分配属性
1.在Model Browser中，双击Components 以打开component Browser。
2.在Browser中，选择auto3。
3.对于Property ，选择Unspecified>/以打开高级选择。
4.从列表中选择property1，然后单击OK。对于Material，将自动选择material2。如果未选择material2，则可以使用高级选择来选择它。
四、应用载荷和边界条件
4.1创建热载荷
1.在Property Browser中，右键单击property2并选择Isolate。
2.在Model Browser中，Create>Group。
3.对于name ，输入group1。
4.对于Card Image，选择CONDUCTION。
5.对于Secondary Entity IDs，选择property2 的Element。
6.单击OK。

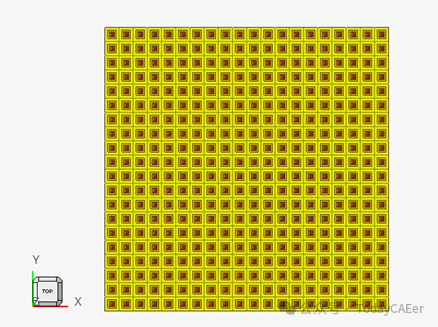

图1.
4.2应用热通量
1.从菜单栏中，选择Analyze功能区。
2.在功能区上，选择Flux工具。
3.在显示的面板上，选择elements>by group。
4.选中group1复选框，然后单击select。
5.对于value ，输入10.0。
6.对于相对大小，输入100.0。
7.单击create。
8.单击return。
4.3创建Inlet node Set
1.在Model Browser中，右键单击并选择Create>Set。
2.对于name ，输入inlet。
3.对于Card Image，从下拉菜单中选择SET_GRID。

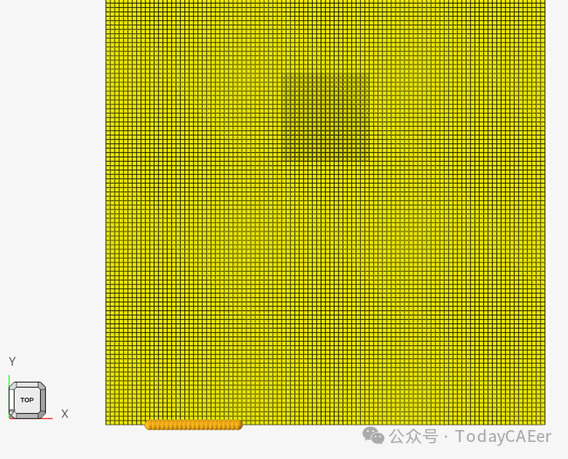

4.对于Entities，选择节点131 到151，如图3 所示。
4.4创建Outlet node集
1.在Model Browser中，右键单击并选择Create>Set。
2.对于name ，输入outlet。
3.对于Card Image，从下拉菜单中选择SET_GRID。

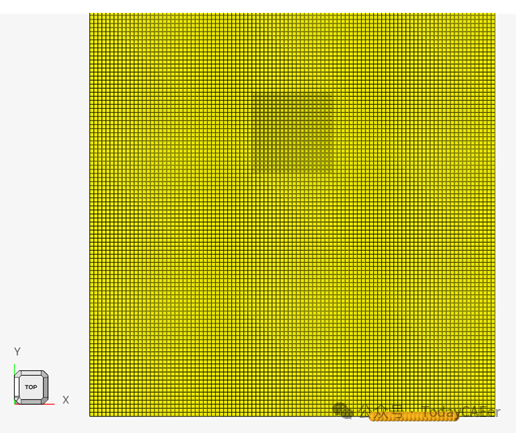

4.对于Entities，选择节点191 到211，如图4 所示。
4.5分配热边界条件
1.从菜单栏中，选择Analyze功能区。
2.在功能区上，选择Temp Loads工具。
3.在显示的面板中，单击nodes>by set，然后选择inlet（节点131 到151）。
4.对于value ，输入0.0。
5.对于相对大小，输入100.0。
6.对于Load Type，请选择SPC。
7.单击create。
8.单击return。
4.6创建Inlet Pressure和Outlet Pressure
1.在Model Browser中，右键单击并选择Create>Load。
2.对于Type，从下拉菜单中选择SPCP。
3.对于GSETID，选择Unspecified>/以打开高级选择。
4.在对话框中，选择inlet。
5.对于D，输入0.1001。
6.为出口压力创建第二个载荷。
a)对于Type，从下拉菜单中选择SPCP。
b)对于GSETID，选择Unspecified>/以打开高级选择。
c)在对话框中，选择outlet。
d)对于D，输入0.1。
4.7创建Subcase
1.在Model Browser中，右键单击并选择Create>Load Step。
2.对于name ，输入CPU loading。
3.对于Analysis Type，从下拉菜单中选择Heat Transfer （Steady State）。
4.对于以下选择，请使用Unspecified>/打开高级选择。
a)对于SPC，请指定auto1。
b)对于LOAD，请指定auto1。
c)对于SPCP，请指定auto1。
五、设置优化
5.1创建Topology Design Space
1.在菜单栏上，选择Optimize功能区。
2.在功能区上，选择Topology。
3.对于Name ，输入designvar。
4.对于Property Type ，从下拉菜单中选择PSHELL。
5.从属性列表中，选择Unspecified>/以打开高级选择。
6.在对话框中，选择property1。
7.在Parameters下的For Mindim下，输入5.0。
8.单击Close。
5.2创建响应
1.在菜单栏上，选择Optimize功能区。
2.在功能区上，选择Responses。
3.对于Name ，输入VOLFRAC。
4.对于Response Type ，从下拉菜单中选择volumfrac。
5.单击Close。
6.创建第二个响应。
a)对于Name ，输入tcomp。
b)对于Response Type ，从下拉菜单中选择thermal compliance。
7.单击Close。
5.3创建目标
1.在菜单栏上，选择Optimize功能区。
2.在功能区上，选择Objectives。
3.对于Objective Type ，选择Minimize。
4.对于响应ID，选择Unspecified>/以打开高级选择。
5.在对话框中，选择tcomp。
6.对于Load step ID，打开advanced selection ，然后选择CPU loading。
5.4 Create Constraints
1.在菜单栏上，选择Optimize功能区。
2.在功能区上，选择Constraints。
3.对于Name ，输入volconst。
4.对于Response ，选择Unspecified>/以打开高级选择。
5.在对话框中，选择VOLFRAC。
6.对于Lower Options ，从下拉菜单中选择Lower Bound。
7.在Lower Bound文本框中，输入0.8。
8.单击Close。
六、运行优化
1.在Analysis页面中，单击OptiStruct。
2.单击save as。
3.在Save As对话框中，指定写入OptiStruct模型文件的位置，并在文件名中输入PCB。
对于OptiStruct求解器模型，建议使用.fem扩展名。
4.单击Save。input file字段显示在Save As对话框中指定的文件名和位置。
5.将导出选项切换设置为all。
6.将run options切换设置为optimization。
7.将内存选项切换设置为memory default。
8.单击OptiStruct运行优化。
作业完成时，窗口中会显示以下消息：
OPTIMIZATION HAS CONVERGED.
FEASIBLE DESIGN (ALL CONSTRAINTS SATISFIED).
如果存在错误消息，OptiStruct还会报告错误消息。可以在文本编辑器中打开文件PCB.out以查找有关任何错误的详细信息。此文件将写入与.fem文件相同的目录。
七、查看结果
1.在Solver窗口中，选择Results以在HyperView中打开结果。
2.HyperView，选择Contour
3.在第一个下拉菜单中，对于Results Type ，选择Element Densities。
4.单击Apply。

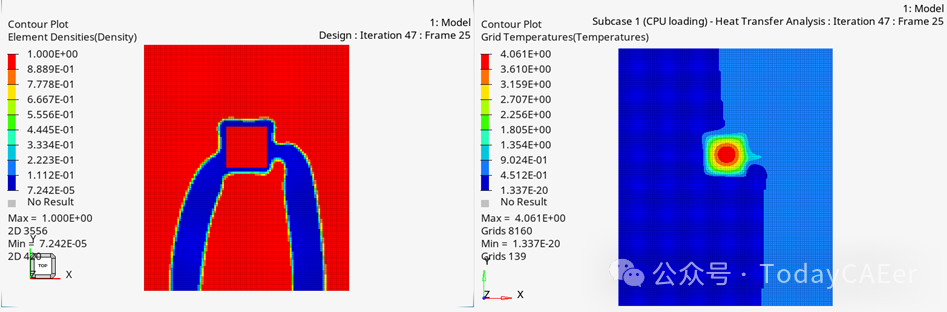

图10.
