如何在 Abaqus 整体疲劳仿真中有效模拟螺栓连接？

螺栓连接的模拟是Abaqus结构疲劳分析中的重要一环。为了在仿真中获得准确的结果，必须采用恰当的方法处理螺栓模型。本文将从建模到分析，详细介绍在Abaqus中实现螺栓精准模拟的实用技巧，助力有效的疲劳寿命预测。





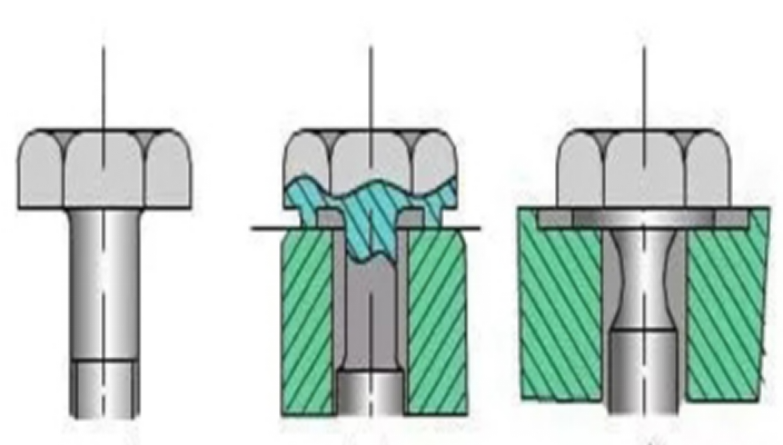

螺栓的建模

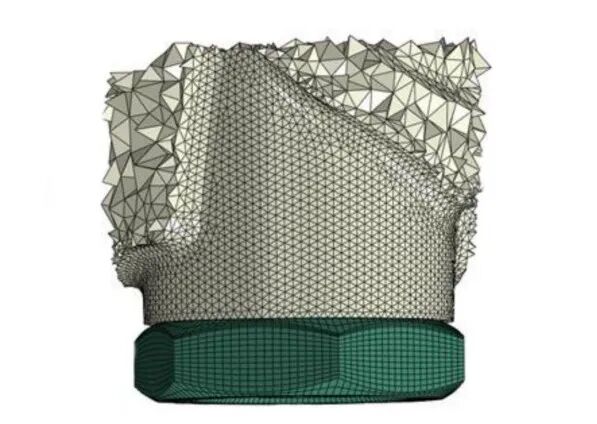

1.精细建模：

• 如果仿真的重点在于模拟螺栓，要求输出螺栓的应力、变形数据等，则将其创建为三维部件进行精细建模。这通常包括螺栓的头部、螺杆以及螺纹等细节。




• 螺纹部分的处理可以通过定义适当的接触关系并选择合适的摩擦系数来实现。然而，这种建模方式会增加前处理的工作量，并可能导致计算量大、接触收敛困难等问题。

2.简化建模：

• 如果螺栓在仿真过程中是次要的，只起简单的连接和紧固作用，则可以使用MPC约束和梁单元对螺栓进行简化建模。




• 简化模型可能不包括螺纹细节，而是通过定义与螺纹形状相关联的参数（如牙角、螺距、螺栓小径等）来模拟真实的螺栓连接接触状况。





螺栓的连接与约束





MPC约束： MPC（Multi-Point Constraint）约束是一种常用的简化建模方法，可以用于模拟螺栓连接。通过定义MPC约束，可以将螺栓与连接部件之间的相对运动限制在特定范围内。

梁单元：梁单元是另一种常用的简化建模方法，特别适用于模拟细长结构（如螺栓）。通过定义梁单元的属性和截面形状，可以模拟螺栓的刚度和强度。

在Abaqus中，可以使用一维（wire）部件来创建梁单元，并为其设置相应的截面属性。然后，在Interaction功能模块中创建MPC约束，完成螺栓的模拟。

接触关系：对于需要更精确模拟螺栓连接的情况，可以定义接触关系。接触关系可以包括面面接触、点面接触等类型，并需要选择合适的摩擦系数和接触算法。

在定义接触关系时，需要特别注意接触面的设置和收敛性的控制，以确保仿真结果的准确性和稳定性。





螺栓预紧力的处理





施加螺栓载荷：在Abaqus中，可以通过施加螺栓载荷来模拟螺栓的预紧力。螺栓载荷可以是集中力或规定长度的改变，并可以在螺栓横截面上施加载荷。

施加螺栓载荷时，需要选择合适的载荷方法和载荷大小，并考虑螺栓的变形和应力分布情况。

定义过盈接触：另一种模拟螺栓预紧力的方法是定义过盈接触。通过调整螺栓与连接部件之间的间隙量或过盈量，可以模拟螺栓的紧固效果。

定义过盈接触时，需要特别注意接触面的设置和收敛性的控制，以避免仿真过程中出现错误或不稳定的情况。





疲劳仿真的设置与评估





材料属性定义：在进行疲劳仿真前，需要定义材料的疲劳特性，包括S-N曲线（疲劳寿命与应力振幅的关系）和材料的其他相关属性。

疲劳分析设置：在Abaqus中，可以选择使用内置的疲劳模块或第三方软件如FE-Safe进行疲劳分析。需要设置疲劳分析的相关参数，如应力比、循环次数、分析类型等。

提交作业并运行分析：配置好所有设置后，提交分析作业并运行。Abaqus将计算应力、应变等结果，并进行疲劳评估。

结果评估与优化：分析完成后，评估结果以确定结构的疲劳寿命是否满足设计要求。检查高应力区域，评估潜在的疲劳失效风险。如果分析结果显示结构的疲劳寿命不满足要求，可能需要对设计进行优化。

综上所述，在Abaqus整体疲劳仿真中，螺栓建模策略并无定法，其核心要旨在于依据具体的工程场景与仿真目标，在精度与效率之间进行审慎权衡，从而选取最适宜的简化或细化方案。
