Python_occ 学习记录 | colorbar

基础设置

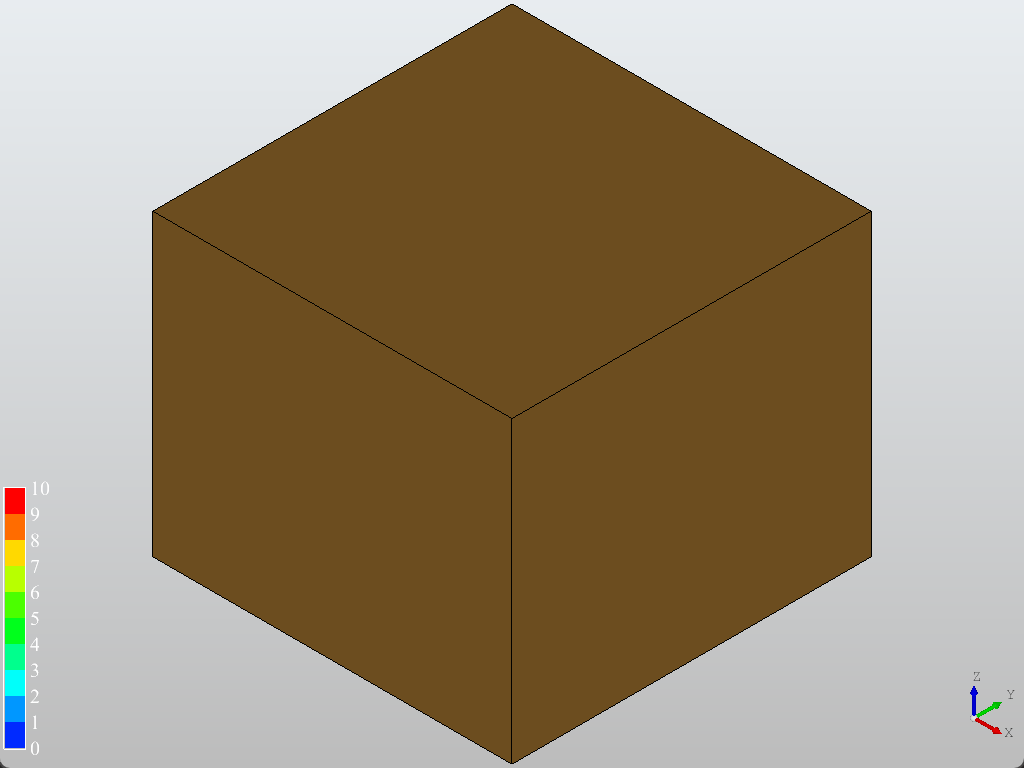

可以通过AIS_ColorScale给视图中加入colorbar，如上图所示：

from OCC.Core.BRepPrimAPI import BRepPrimAPI_MakeBox
from OCC.Core.AIS import AIS_ColorScale
from OCC.Core.Aspect import Aspect_TOTP_LEFT_LOWER
from OCC.Core.Graphic3d import (
    Graphic3d_TMF_2d,
    Graphic3d_TransformPers,
)
from OCC.Core.gp import gp_XY, gp_Pnt

from OCC.Display.SimpleGui import init_display

display, start_display, add_menu, add_function_to_menu = init_display()

myBox = BRepPrimAPI_MakeBox(60, 60, 50).Shape()

colorscale = AIS_ColorScale()

# colorscale properties
aMinRange = colorscale.GetMin()
aMaxRange = colorscale.GetMax()
aNbIntervals = colorscale.GetNumberOfIntervals()
aTextHeight = colorscale.GetTextHeight()
labPosition = colorscale.GetLabelPosition()
position = gp_XY(colorscale.GetXPosition(), colorscale.GetYPosition())
title = colorscale.GetTitle()

# colorscale display
colorscale.SetSize(300, 300) # 设置标尺宽度和高度（像素）
colorscale.SetRange(0.0, 10.0)  # 设置数值范围（最小0.0，最大10.0）
colorscale.SetNumberOfIntervals(10) # 设置颜色分段数
colorscale.SetXPosition(50)  # 向右偏移50像素
colorscale.SetYPosition(50)  # 向上偏移50像素

colorscale.SetZLayer(-5)  # 设置渲染层级（负值确保标尺在几何体上方）
# Graphic3d_TMF_2d 标尺始终以 2D 形式渲染（不受视角影响）
# Aspect_TOTP_LEFT_LOWER 固定在视窗左下角
colorscale.SetTransformPersistence(
    Graphic3d_TransformPers(Graphic3d_TMF_2d, Aspect_TOTP_LEFT_LOWER)
)
colorscale.SetToUpdate()

display.Context.Display(colorscale, True)
display.DisplayShape(myBox, update=True)

start_display()

高度自定义

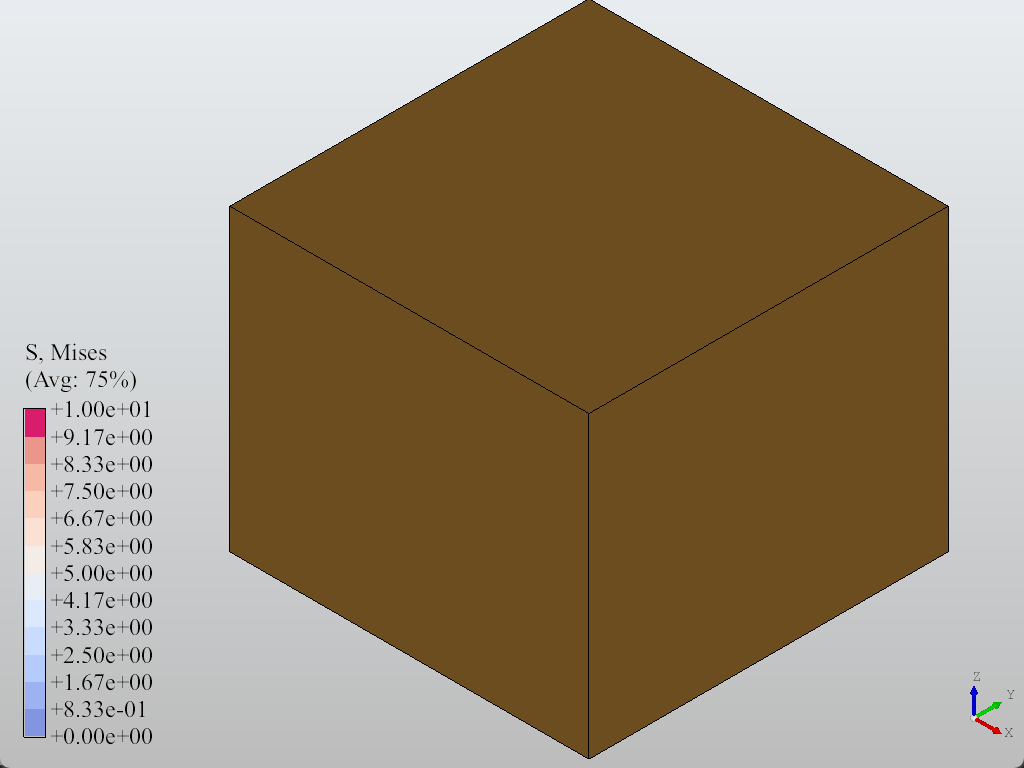

可以将colorbar的设置封装为一个方法，直接在主程序内调用即可，比如做一个类似Abaqus的colorbar

colorbar.py

from typing import Tuple, Optional
from OCC.Core.Graphic3d import Graphic3d_Vec2i
from OCC.Core.AIS import AIS_ColorScale
from OCC.Core.Aspect import (
    Aspect_TOTP_LEFT_LOWER,
    Aspect_TOCSD_USER,
    Aspect_SequenceOfColor,
)
from OCC.Core.Graphic3d import Graphic3d_TMF_2d, Graphic3d_TransformPers
from OCC.Core.Quantity import Quantity_Color, Quantity_TOC_RGB
import matplotlib.cm as mcm
from OCC.Core.Prs3d import Prs3d_Drawer, Prs3d_TextAspect


def add_color_scale(
    ctx,
    vmin: float,
    vmax: float,
    *,
    intervals: int = 11,
    size: Tuple[int, int] = (220, 360),
    anchor=Aspect_TOTP_LEFT_LOWER,
    title: Optional[str] = "S, Mises\n(Avg: 75%)",
    label_format: str = "%+.3e",
    text_height: int = 24,
    z_layer: int = -5,
    cmap: str = "rainbow",
    reverse: bool = False,
    offset: Tuple[int, int] = (0, 0),
    text_color: Optional[Tuple[float, float, float]] =(0, 0, 0),
    text_font: str = "Times"
) -> AIS_ColorScale:

    cs = AIS_ColorScale()
    cs.SetRange(float(vmin), float(vmax))
    cs.SetNumberOfIntervals(int(intervals))
    cs.SetSize(int(size[0]), int(size[1]))

    tp = Graphic3d_TransformPers(Graphic3d_TMF_2d, anchor)
    tp.SetOffset2d(Graphic3d_Vec2i(int(offset[0]), int(offset[1])))
    cs.SetTransformPersistence(tp)

    if title:
        cs.SetTitle(title)
    if hasattr(cs, "SetTextHeight"):
        cs.SetTextHeight(int(text_height))
    if z_layer is not None:
        cs.SetZLayer(int(z_layer))

    if hasattr(cs, "SetFormat"):
        cs.SetFormat(label_format)

    if text_color is not None:
        from OCC.Core.Quantity import Quantity_Color, Quantity_TOC_RGB
        r, g, b = map(float, text_color)
        ctx.SetColor(cs, Quantity_Color(r, g, b, Quantity_TOC_RGB), True)

    if text_font:
        drw = cs.Attributes() or Prs3d_Drawer()
        ta = drw.TextAspect() or Prs3d_TextAspect()
        ta.SetFont(text_font)
        drw.SetTextAspect(ta)
        cs.SetAttributes(drw)
        cs.SetToUpdate()

    # 用户自定义色条（用 matplotlib）
    cs.SetColorType(Aspect_TOCSD_USER)

    n = max(1, int(intervals))
    cm = mcm.get_cmap(cmap, n)
    seq = Aspect_SequenceOfColor()
    for i in range(n):
        t = i / (n - 1) if n > 1 else 0.0
        if reverse:
            t = 1.0 - t
        r, g, b, _ = cm(t)
        seq.Append(Quantity_Color(float(r), float(g), float(b), Quantity_TOC_RGB))
    cs.SetColors(seq)

    cs.SetToUpdate()
    ctx.Display(cs, True)
    return cs

主程序：

from OCC.Core.BRepPrimAPI import BRepPrimAPI_MakeBox
from colorbar import add_color_scale
from OCC.Display.SimpleGui import init_display
from OCC.Core.Quantity import Quantity_Color, Quantity_TOC_RGB

display, start_display, add_menu, add_function_to_menu = init_display()

myBox = BRepPrimAPI_MakeBox(60, 60, 50).Shape()

data_min, data_max = 0.0, 10.0

cs = add_color_scale(
    display.Context,
    data_min, data_max,
    intervals=12,
    size=(200, 400),
    title="S, Mises\n(Avg: 75%)",
    label_format="%+.2e",
    text_height=24,
    text_color = (0, 0, 0),
    text_font = "Times",
    cmap="coolwarm",
    reverse=False,
    offset=(20, 10),
)

display.DisplayShape(myBox, update=True)

start_display()
