ANSA25中文帮助文档与学习教程

一、功能与技术亮点

1. 智能网格生成与优化

• 自动化网格划分

  ：支持从简单到复杂几何的全自动网格生成，尤其在 CFD 领域引入Curvature refinement（曲率细化）和Proximity refinement（邻近细化）技术，可根据模型曲率和邻近区域自动调整网格密度，提升流体仿真精度。例如，在汽车发动机舱散热分析中，可快速生成高质量边界层网格，准确捕捉气流细节。

• 多物理场网格兼容

  ：支持结构、流体、电磁等多学科网格划分，通过Hextreme工具可基于脏几何生成六面体主导网格，同时保留复杂特征。

2. 几何处理与修复

• 智能清理工具

  ：自动识别并修复 CAD 模型中的微小特征（如缝隙、重叠面），支持中面提取、曲面修复等操作，确保网格划分前的几何质量。例如，在航空航天复合材料结构分析中，可快速修复设计缺陷，减少手动干预时间。

• 参数化建模

  ：通过Morphing工具实现几何模型的参数化变形，支持设计迭代与灵敏度分析，例如在汽车白车身轻量化设计中，可快速评估不同结构方案的性能。

3. 多求解器深度集成

• 无缝对接主流求解器

  ：支持 Abaqus、Ansys、LS-DYNA 等 18 种求解器，可自动转换单元类型并生成求解文件。例如，在汽车碰撞仿真中，可直接输出 Abaqus 显式分析所需的关键字文件，并通过IMPORT 工具实现显隐式联合分析的数据传递。

• 求解器特定工具

  ：针对 Abaqus 提供调试助手，可实时监控求解过程并定位错误，减少资源浪费。

4. 高效工作流程

• Ribbon 界面升级

  ：v25 版本采用现代化 Ribbon 菜单设计，功能模块分类更清晰，操作路径缩短，新手可快速上手。

• 批量处理与脚本化

  ：支持 Python 脚本开发，可自动化重复任务（如载荷工况设置、网格缩放），例如在标致雪铁龙的白车身耐久性分析中，通过脚本实现载荷工况的自动读取与定位，效率提升 60%。

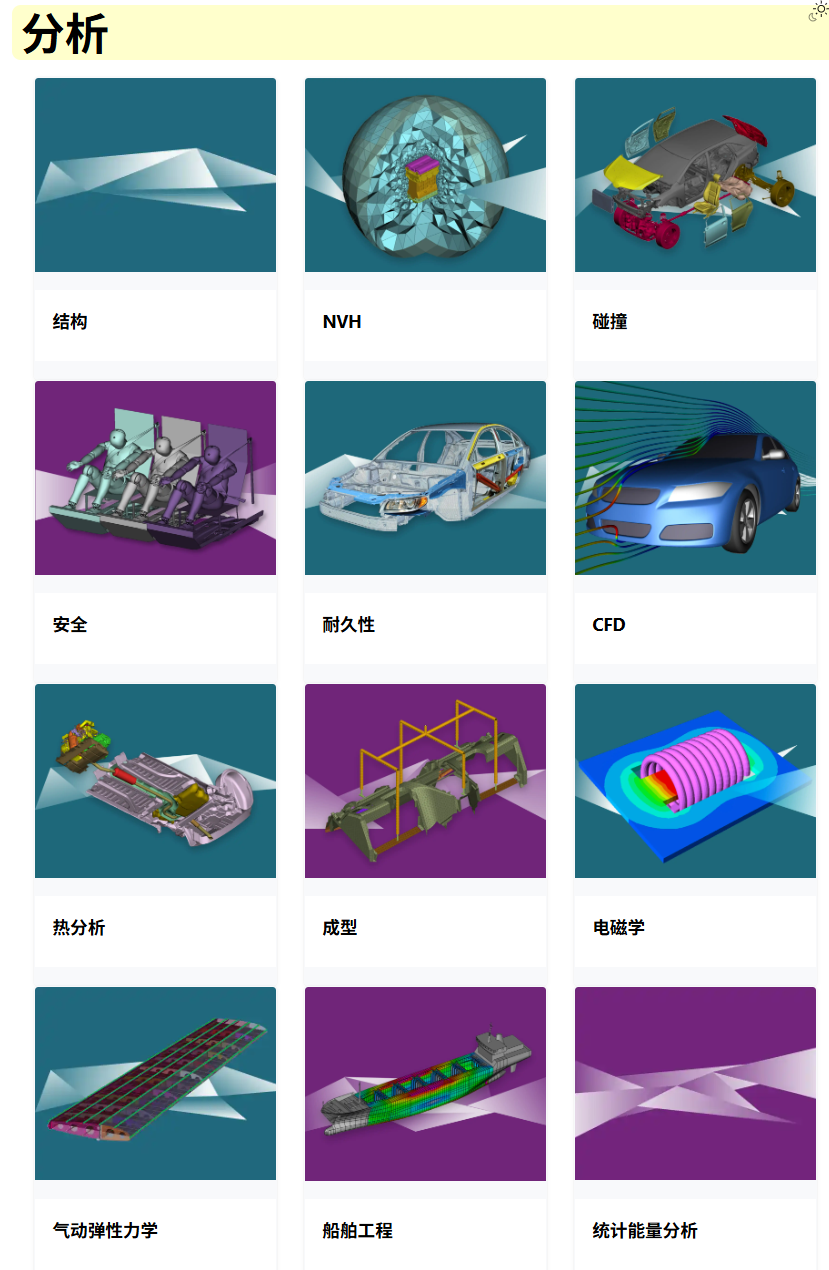

二、行业应用案例

1. 汽车工程

• 碰撞与耐久性

  ：沃尔沃汽车通过 ANSA25 自动化焊接螺母建模，将前处理时间缩短 20%，并提升模型可靠性。大众汽车利用其灵敏度变形工具，仅需 4-6 次流场迭代即可完成整车空气动力学优化。

• NVH 分析

  ：奥迪发动机模型通过 ANSA25 与 Abaqus 的集成，实现静态分析流程的标准化，减少人工干预错误。

2. 航空航天

• 复合材料结构仿真

  ：支持层合板建模与失效分析，例如在飞机机翼设计中，可快速生成六面体网格并模拟冲击载荷下的分层行为。

• 气动弹性分析

  ：通过与 ZAERO 等工具集成，实现结构 – 气动耦合仿真，优化飞行器颤振性能。

3. 电子与能源

• 电子封装可靠性

  ：在芯片热管理仿真中，利用热 – 结构耦合分析功能，评估不同封装材料的热应力分布，降低失效风险。

• 新能源设备

  ：在风力涡轮机叶片分析中，通过参数化建模快速优化铺层方案，提升疲劳寿命。

三、系统与许可

• 系统要求

  ：推荐配置为 64 位 Windows 10/11 系统，32GB RAM，NVIDIA/AMD 高端显卡（支持 CUDA/OpenCL），SSD 存储以加速大模型加载ansys.com。

• 许可类型

  ：提供单机、网络浮动、永久及订阅制许可，企业级用户可通过SPDRM实现集中化数据管理。

四、用户价值

• 效率提升

  ：通过自动化工具与脚本化流程，减少 CAE 工程师 70% 的前处理时间，例如在雷诺汽车的点焊建模中，从手动操作转为脚本驱动，效率显著提升。

• 精度保障

  ：高质量网格与多物理场耦合能力，确保仿真结果与实际测试的一致性，例如在船舶碰撞仿真中，ANSA25 生成的有限元模型准确预测了结构变形与能量吸收。

• 协同设计

  ：支持多团队并行工作，通过 PDM 系统接口实现设计 – 仿真数据同步，例如在达索 Enovia 环境中，可实时更新 CAE 模型，缩短产品上市周期。

ANSA25 凭借其智能化工具链、多学科兼容性及行业定制方案，已成为汽车、航空航天等领域 CAE 分析的核心平台，助力企业实现高效设计与精准仿真。
