【ABAQUS系列仿真算例】线性和非线性屈曲分析

19小时前浏览9

在Abaqus中分析结构的屈曲稳定性时，线性屈曲分析和非线性屈曲分析是两种核心方法，它们基于不同的理论假设，适用于不同的场景，并给出不同层面的信息。

基于线性弹性理论和小位移理论。

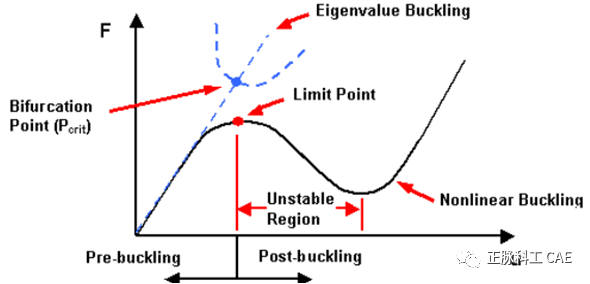

线性屈曲分析假设结构在屈曲发生前始终处于线弹性状态，且变形足够小，以至于平衡方程可以在结构的初始未变形构型上建立。认为屈曲是结构在某个临界载荷下发生的分岔失稳，即结构在临界点突然从一种稳定平衡状态（通常是轴向压缩）跳跃到另一种弯曲的平衡状态。

非线性屈曲分析基于非线性结构力学，考虑几何非线性：平衡方程建立在结构的当前变形构型上，考虑了大位移、大转动对刚度和平衡的影响（启用Nlgeom=YES）。可以考虑材料非线性：如塑性、超弹性等。可以考虑边界非线性：如复杂的接触、摩擦行为。可以考虑初始缺陷的影响。能够捕捉极值点失稳和分岔失稳后的后屈曲路径。

核心概念对比

特征维度	线性屈曲分析	非线性屈曲分析
基本假设	小位移、小变形。认为结构在失稳前一刻的刚度矩阵没有变化，仍保持其初始几何形状。	大位移、大转动。考虑结构在受力过程中几何形状的不断变化，刚度矩阵也随之改变。
理论基础	特征值问题。通过求解得到特征值（临界载荷因子）和特征向量（屈曲模态）。	非线性静力学问题。通过增量迭代法（如牛顿-拉弗森法）逐步增加载荷，追踪结构的完整载荷-位移平衡路径。
分析目的	快速估算理想线性弹性结构的理论弹性屈曲载荷（最高临界载荷）。	精确计算实际结构的真实失稳载荷，并分析失稳后的行为（后屈曲行为）。
初始缺陷	无法考虑。分析基于完美的几何形状和理想的载荷条件。	可以且必须考虑。能够引入真实的几何缺陷、材料非线性、残余应力等，结果更接近实际情况。
结果输出	临界载荷因子和屈曲模态。	完整的载荷-位移曲线，可以清楚地看到极限载荷、失稳过程以及失稳后的承载力变化。
计算成本	低，计算速度快。	高，计算耗时，且收敛性依赖于模型和设置。
常用工具	通常作为有限元分析中的一个模块（如 ANSYS Eigenvalue Buckling）。	使用有限元软件的非线性静力学模块（如 ANSYS的Static Structural 并打开大变形选项）。

形象比喻

线性屈曲：就像问你：“一根完美的细长直杆，需要多大的力才能把它压弯？” 它给出的是一个理论上的、理想化的答案。它只告诉你杆件开始失稳的瞬间，但不知道弯了以后会怎样。
非线性屈曲：就像是真的去做这个实验。你慢慢地用力压这根杆，发现它其实在达到理论值之前就开始微微弯曲了（因为有初始缺陷），然后弯曲越来越大，最终达到一个最大承载力（极限载荷）后突然垮掉。它能记录下从开始到失效的全过程。

1.ABAQUS/Standard屈曲分析方法

线性屈曲分析：

线性摄动分析步中的 Buckle分析步，载荷施加单位力。

非线性屈曲分析：

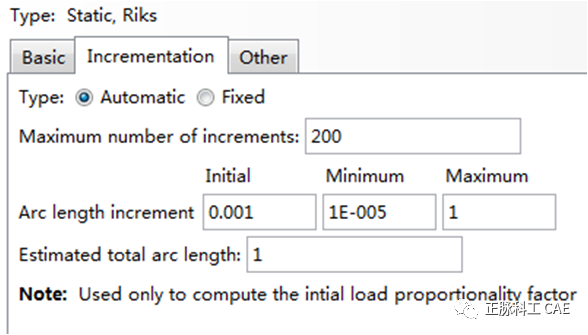

general中的Static,Riks分析步，载荷施加屈曲载荷。

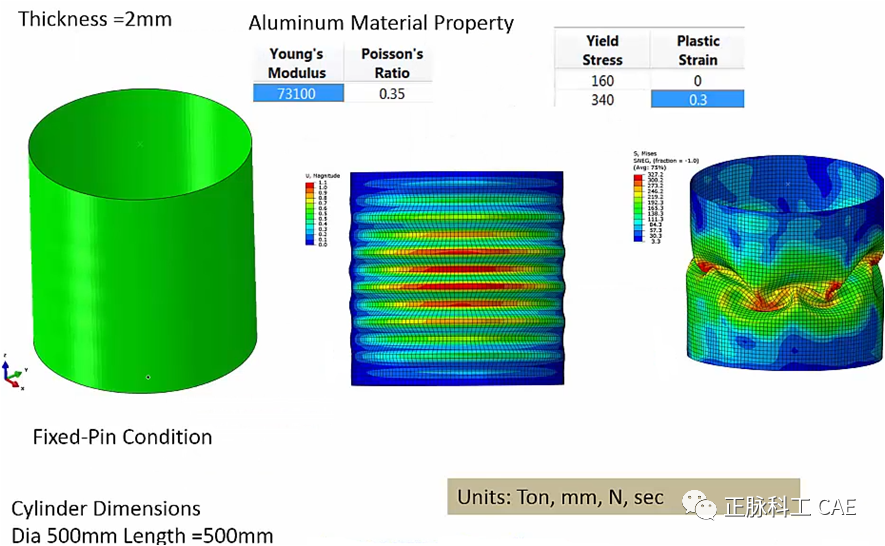

2.薄壁圆通结构非线性屈曲分析

先进行线性屈曲分析

要点：

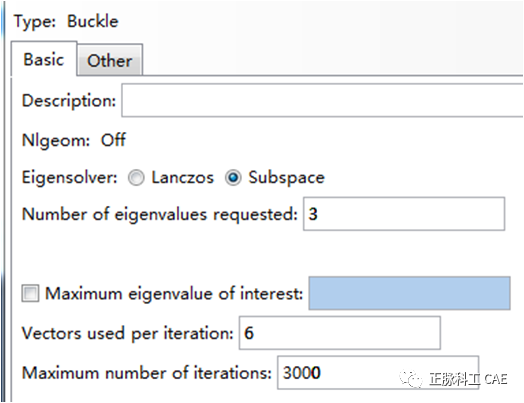

Buckle分析步，两端节点耦合的参考点一个固定约束，一个沿着Z轴负向施加单位力1N。

修改inp文件，输出fil文档，供非线性屈曲分析使用：

*NODE FILU,

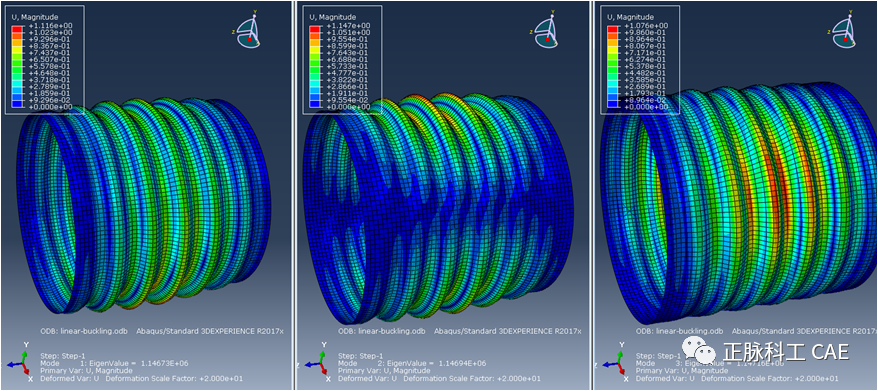

通过线性屈曲分析可以确定出前三阶屈曲形状对应的临界载荷约为1147KN

非线性屈曲分析

要点：

施加屈曲载荷1.2e6N

修改inp文件，引入几何缺陷

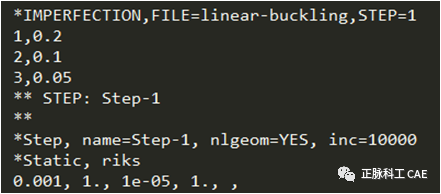

*IMPERFECTION,FILE=linear-buckling,STEP=1

1,0.2

2,0.1 →阶次、模态比例因子（壳的厚度的0.1倍）

3,0.05

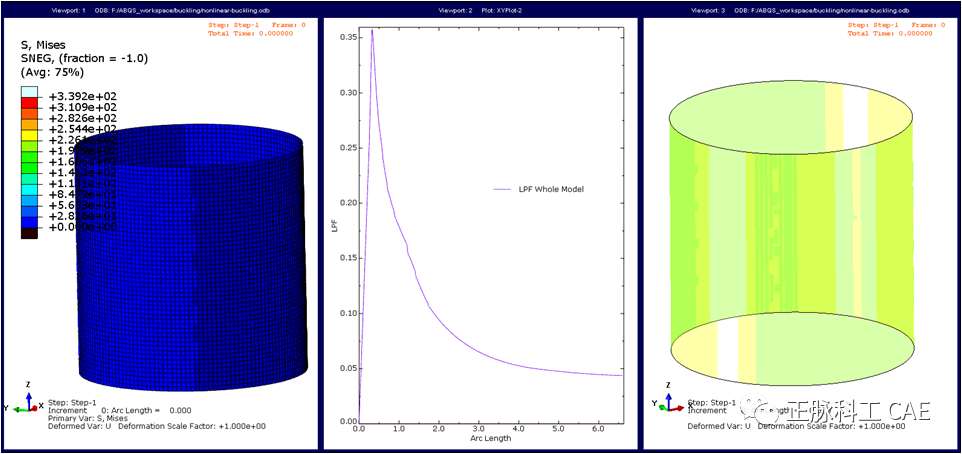

非线性屈曲分析结果

简单来说，线性屈曲分析是一个理想化的、保守的理论工具，而非线性屈曲分析是一个更接近现实的、精确的仿真工具。在现代工程中，尤其对于航空航天、船舶等对重量和安全性要求极高的领域，非线性屈曲分析已成为评估结构稳定性的黄金标准。线性分析则更多地扮演一个辅助和初步估算的角色。

来源：仿真老兵
