LsDYNA任务批量提交

1天前浏览2

方法一(编写bat批处理文本):

如上图所示:该文档将处理两个计算任务,2、3行为一任务;4、5行为另一任务。那任务一来说明。第2行用于指定将要计算任务K文件所在位置,计算计算结果文件也将存于此路径下。第3行分为四部分,用空格分开。

第一部分用于指定LSDNYA计算器。按照你LSDYNA安装路径可以很容易找到如下图两个计算器:


第一个有_d_为双精度计算器,计算精度高,但是计算时间将明显增加;平时我们的工作任务一般选择下面一个单精度计算器即可。第二部分i=t1.k为所需计算文件,第三部分第四部分和我们平时用GUI提交任务相同分别表示CPU数和内存大小。

当要添加任务时就直接在图一第六行按照上面格式添加就行。



方法二:

    为了避免像方法一那样的编写麻烦,本人利用python将方法一GUI化了。首先将下面Batch.exe下载下来放在任意位置。双击Batch.exe,第一次使用需要匹配LsDYNA位置。

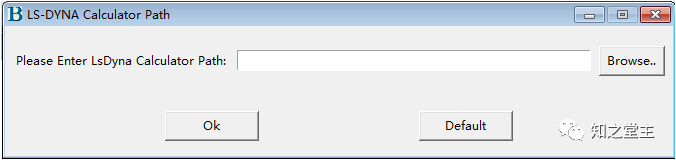

点击图中Browse..,像方法一一样选择LsDYNA计算器位置,然后点击ok。此时就会在你放置Batch.exe地方生成一个LIC01文档用于记录你的计算器。之后除非你需要更改计算器或者计算器位置发生变化,这一步就会直接跳过进入下一步。

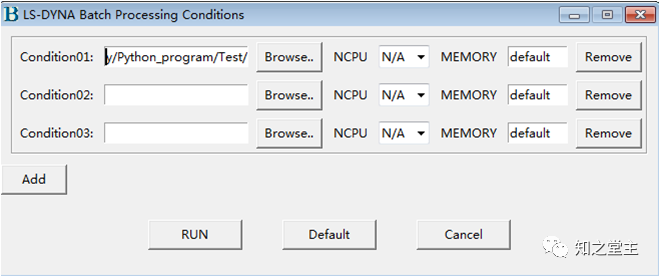

如上图,这个界面和我们平时使用的LsDYNA界面就相似了,点击Browse..添加计算文件,NCPU添加CPU数,MEMORY规定计算内存。要添加任务直接点击Add按钮就可以,点击按钮RUN即可。计算机将按顺序依次计算你的任务1、2、3……的。

Batch.exe链接:https://pan.baidu.com/s/19PrwhHQL3DjXVuGh_fFJPA提取码:w31u

源码链接:https://pan.baidu.com/s/1Udve68d2M39ZGrhqcmJ3xw 提取码:ki3u


来源:檐苔

附件

免费附件.txt
UGpython
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-08-26
最近编辑:1天前
