Hollomon模型详解：金属硬化行为的数学描述与工程应用
引言
在汽车碰撞仿真与金属成形领域，材料塑性硬化行为的准确描述是仿真精度的核心挑战。1945年，美国材料科学家John H. Hollomon提出的幂律硬化模型（即Hollomon模型），首次将金属的塑性硬化行为转化为简洁的数学公式，开启了材料本构模型定量化的新时代。
本文将从历史背景、数学本质、参数标定、工程应用及局限性五大维度，深度解析这一经典模型在汽车安全仿真中的技术价值。
一、历史奠基：Hollomon模型的提出背景
1. 时代需求与技术痛点
二战工业驱动：20世纪40年代，航空与军事工业对金属成形工艺提出更高要求，需精准预测材料成形极限与承载能力。
传统模型不足：早期线性硬化模型（σ=σ0+Epεp）无法描述金属非线性硬化行为。
2. Hollomon的科学突破
关键发现：通过对大量金属拉伸数据的分析，Hollomon发现塑性阶段的真实应力-应变曲线在对数坐标系下呈线性关系：
工程价值：首次实现硬化行为的参数化表达（仅需K、n两参数），极大提升了工程设计的可预测性。
3. 历史地位
Hollomon模型被写入1945年里程碑论文《Tensile Deformation》，成为首个被广泛应用的金属塑性本构方程，直接启发了Swift、Johnson-Cook等后续模型的发展。
二、数学本质：硬化行为的幂律解码
1. 基本公式

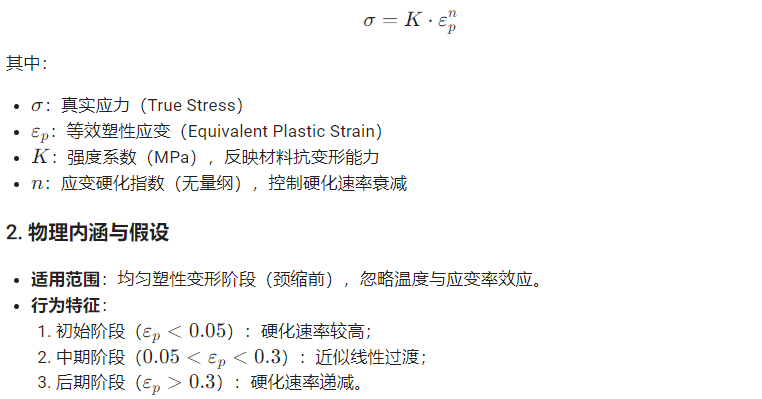

Hollomon模型的经典形式为：

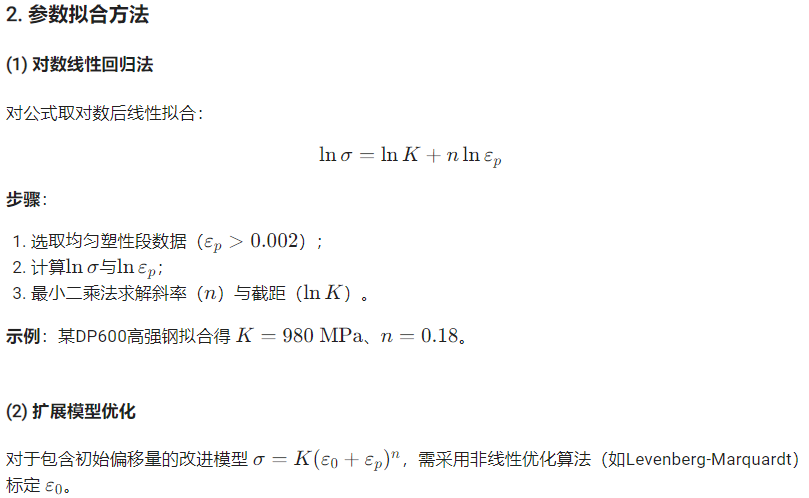

三、参数标定：从试验数据到模型落地
四、Hollomon模型的工程适配性
1. 适用材料类型
| 材料类别 | 适用性 | 典型参数范围 |
|---|---|---|
| 高强度钢 | K=800∼1500MPa, n=0.1∼0.25 | |
| 冷轧金属 | K=300∼600MPa, n=0.05∼0.15 | |
| 部分铝合金 | K=400∼800MPa, n=0.15∼0.25 |
2. 不适用场景
显著动态软化：如软钢、低熔点合金（需Voce模型）。
大应变颈缩阶段：需结合颈缩修正模型（如Bridgman修正）。
高应变率依赖：需耦合Cowper-Symonds或Johnson-Cook模型。
五、工程应用：碰撞仿真中的实战场景
1. 在LS-DYNA中的实现
(1) 硬化曲线离散化

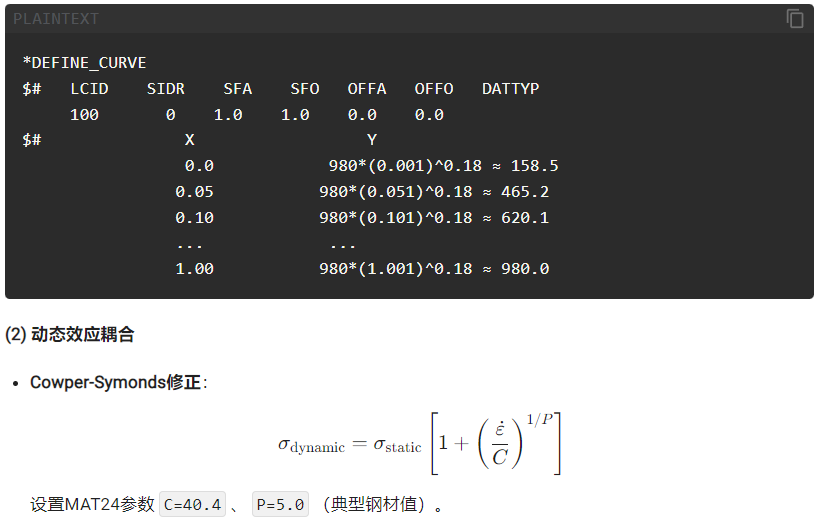

将Hollomon模型离散为分段线性曲线输入MAT24的LCSS参数：
六、典型工程问题与解决方案
1. 问题：高估局部应力导致网格畸变
原因：Hollomon模型持续硬化（n>0），在大应变区域(εp>0.8)可能导致应力虚高。
解决:
引入失效准则（如 *MAT_ADD_EROSION），定义最大塑性应变阈值；外延阶段限制n值（如n≤0.15）。
原因：Hollomon模型在εp≤0.05时可能偏离试验数据。
解决：
添加初始偏移量ε0（如ε0≤0.05）； 分段定义硬化曲线（低应变段用试验数据，高应变段用Hollomon外延）。
七、实战案例：某车型前纵梁材料优化
1. 问题背景
某车型正面碰撞仿真中，前纵梁（材料DP780）变形模式与试验偏差22%，原模型使用Voce饱和模型外延，低估材料硬化能力。
2. 优化步骤
试验数据扩展：通过液压胀形试验获取εp=0.3~0.8数据，确认材料符合Hollomon特性；
参数标定：拟合得K=1200MPa，n=0.22；
动态耦合：结合Cowper-Symonds模型(C=40.4，P=5.0)。
前纵梁折叠模式与试验一致； 峰值碰撞力预测误差从18%降至5%。
八、总结
Hollomon模型以其简洁性与广泛适用性，成为金属材料塑性硬化建模的基石工具。其成功应用需遵循：
数据质量优先：确保试验数据覆盖均匀塑性阶段；
参数物理约束：限制n与K的合理范围；
动态效应耦：通过应变率修正模型提升工况适配性。
