射频器件调试实战：从原理到实操，全面解析关键技巧
射频（RF）电路调试是射频工程师从理论走向实践的关键桥梁，也是项目成败的重要环节。一个高效、系统的调试流程不仅能快速定位问题、优化性能，更能深刻理解器件特性和电路行为。本文将从调试基础（仪器与校准）、通用调试流程 、核心射频器件调试详解以及总结与进阶要点四个维度，深入阐述射频器件调试的核心知识与实用技巧。
一、 调试基石：仪器规范化操作与精密校准
“工欲善其事，必先利其器”。射频调试高度依赖精密仪器，规范的操作和精确的校准是获取可靠数据的前提。
必备射频测试仪器概览：
射频信号源 (RF Signal Generator): 提供频率、幅度可控的激励信号。关键点： 输出功率严禁 超过仪器标定最大值，否则引入严重失真。

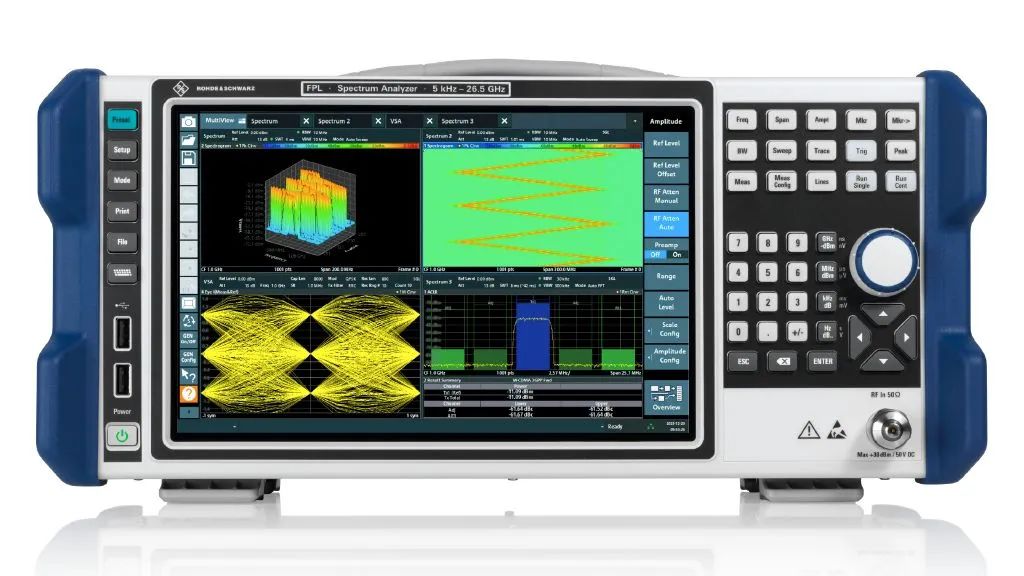

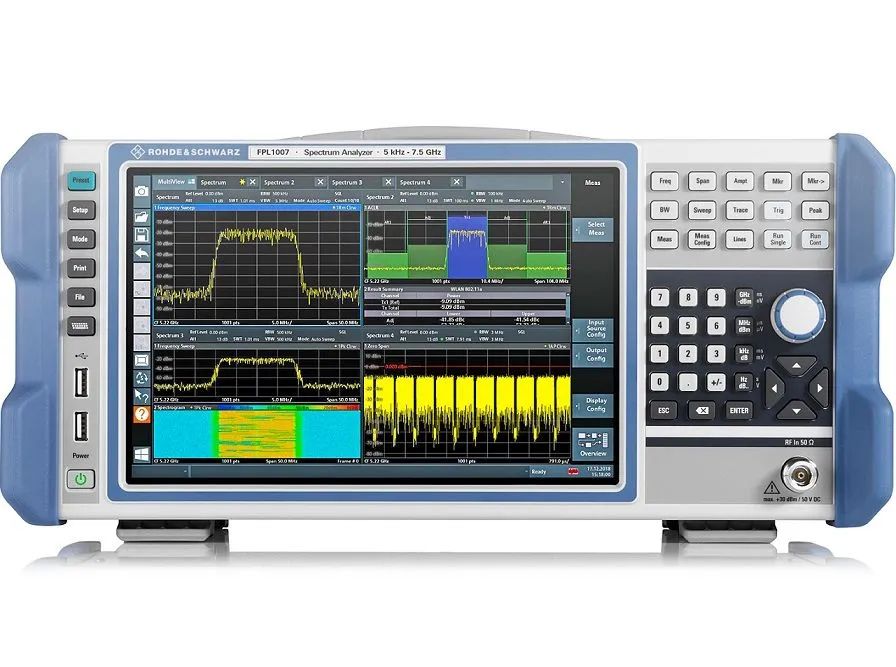

频谱分析仪 (Spectrum Analyzer): 观测信号频域特性（频率、幅度、谐波、杂散、噪声基底等）。关键点：
输入保护： 输入信号功率绝对不可超过仪器最大允许输入功率（常标记为 Max Input 或 Damage Level），务必使用外部衰减器进行保护。
动态范围： 合理设置参考电平（Ref Level）和衰减器（Atten），确保信号在屏幕最佳观测范围内。
分辨率带宽（RBW）/ 视频带宽（VBW）： 根据测试需求（如观察噪声细节或快速扫描）优化设置，RBW影响噪声显示和扫描速度。
矢量网络分析仪 (Vector Network Analyzer, VNA): 测量网络 S 参数（S11, S21, S12, S22），分析阻抗匹配、增益/损耗、隔离度、稳定性等核心指标。
输出功率设置： 针对有源器件（如 LNA, PA），初始小信号调试功率建议设置为 -20 dBm 或更低 。重要原则： 调试任何电路时，VNA 输出功率应确保器件工作在其线性区，通常低于其 P1dB 至少 3-10 dB。绝对避免大功率直接注入敏感器件！

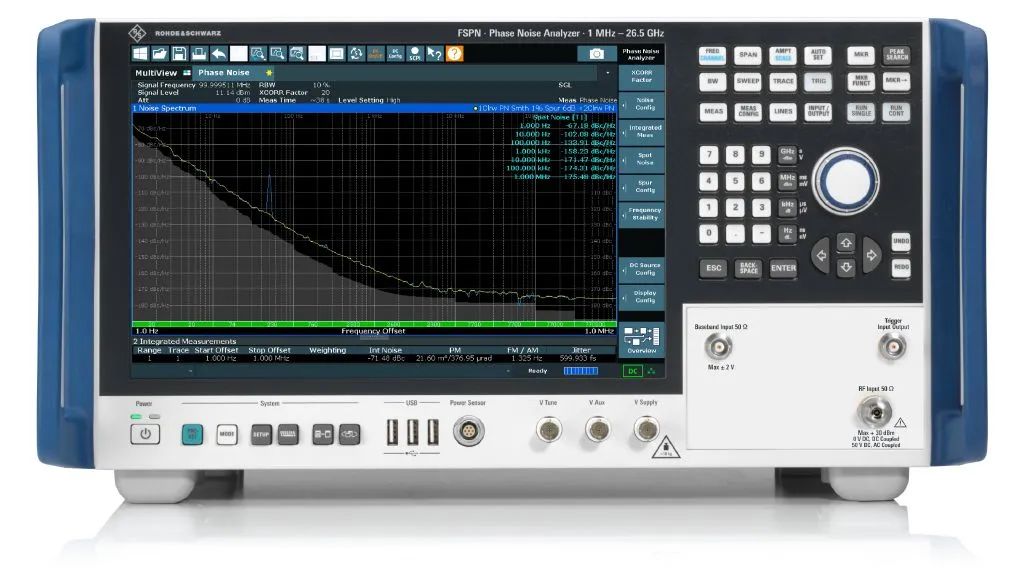

信号源分析仪 (Signal Source Analyzer) / 相位噪声分析仪： 专门分析信号源的相位噪声、频率稳定度（抖晃）、杂散等关键指标，对 VCO、PLL、时钟源调试至关重要。
数字示波器 (Oscilloscope): 观测时域波形、上升/下降时间、过冲、时钟抖动（需高带宽、高采样率型号），用于检波器时延、电源纹波、数字控制信号测量。
万用表 (Multimeter): 测量直流电压、电流、电阻，用于电源检查、静态工作点测量。
精密校准：消除系统误差
VNA 校准 (SOLT/TOSL/TRL等)：使用经过计量的校准件（Short, Open, Load, Thru）在测试端口进行校准。SOLT（短路-开路-负载-直通）是最常用方法。校准有效消除测试电缆和接头的损耗、相位延迟、阻抗失配引入的系统误差，确保 S 参数测量精度。校准后，VNA 显示的基准面（Reference Plane）位于校准件接口处。
电缆损耗补偿 (频谱仪等)： 当已知电缆损耗时，可在频谱仪设置中进行补偿（如设置 Cable Loss 值），使读数更接近 DUT 输出端实际值。但这不能替代 VNA的端口校准。
功率计校准： 定期使用标准功率计校准信号源输出功率和频谱分析仪的幅度精度。
二、 通用调试流程：建立系统化思维
射频调试应遵循结构化流程，避免盲目操作：
安全第一与基础检查：
断电检查： 焊接/装配完成后，先目视检查有无短路、虚焊、元件错件，测量关键点对地/电源电阻，排除明显短路。
电源上电： 使用限流电源 或串入电流表。缓慢增加 电压，密切监视电流。若电流异常增大（远超静态电流预期值），立即断电 检查。
静态工作点 (DC Bias): 用万用表测量放大器（LNA, PA, Mixer）、VCO 等有源器件的栅压/基极电压、漏极/集电极电压/电流。确保其符合器件手册或设计设定的静态工作点。这是后续调试的基础。注意： 双电源器件需确认正负电源均正常。
电源质量： 用示波器（带宽>20MHz）测量电源引脚纹波/噪声，确保其在器件要求范围内（特别是对噪声敏感的 LNA、VCO）。检查 DC-DC 开关噪声是否耦合到射频路径。
小信号特性评估 (VNA 主导)：
在安全功率（通常 -20 dBm 至 -30 dBm）下，使用 VNA 全面测量 S 参数：
S11 (输入匹配)： 反映输入端口回波损耗，值越小（越负 dB 数）匹配越好。
S22 (输出匹配)： 反映输出端口回波损耗。
S21 (增益/插入损耗)： 正向传输系数。放大器关注增益，滤波器/混频器关注插入损耗。
S12 (反向隔离度)： 反向传输系数，值越小越好（负 dB 数大），尤其对放大器稳定性重要。
稳定性分析 (Stability)： 这是有源电路调试的绝对前提 ！观察 S11/S22 在频带内外是否有 > 0 dB 的点？VNA 的稳定性圆图 (Stability Circles) 或 K/Δ 因子计算可辅助判断。一旦发现潜在不稳定（可能自激），必须优先解决（调整偏置、匹配、增加隔离）后才能进行后续调试！ 自激可能导致器件损毁。
匹配网络初步调整： 根据 S11/S22 结果，微调输入/输出匹配网络中的电感、电容值，优化匹配。
大信号与性能指标测试 (信号源+频谱仪+其他)：
线性度测试：
P1dB (1dB 压缩点)： 增益相比小信号下降 1dB 时的输出功率。反映器件的输出功率能力上限（线性区边界）。使用 VNA (功率扫描) 或 信号源+频谱仪（步进增加输入功率，观测输出功率增益变化）测量。
IP3 (三阶截断点)： 衡量器件对双音互调失真的抑制能力。使用两个间隔适当（如 1MHz）的等幅信号源输入，观测输出频谱中产生的三阶互调产物（IM3）幅度，计算 IP3。IP3 越高，线性度越好。
频谱纯度测试：
谐波 (Harmonics)： 输出信号在基波整数倍频率上的成分强度。
杂散 (Spurs)： 非谐波关系的不期望离散频谱成分。
相位噪声 (Phase Noise)： 信号近端频谱的噪声基底（通常用 dBc/Hz @ Offset 表示）。需信号源分析仪测量。
系统级性能测试 (针对发射链路)：
ACPR (邻道功率比)： 衡量信号功率泄漏到相邻信道的程度（如 LTE 的 5MHz/10MHz Offset）。
EVM (误差向量幅度)： 全面衡量数字调制信号的调制质量（幅度误差+相位误差）。
其他特性： 如滤波器带外抑制、混频器 LO-RF/LO-IF隔离度、PLL锁定时间/相位噪声、检波器线性度/响应时间等。
优化迭代：
根据测试结果，有针对性地调整元件值（LC匹配、偏置电阻、环路滤波器参数等）、优化布局、改善屏蔽或电源滤波。
关键思维： 理解参数间的折衷 (Trade-offs)。例如提高 PA 输出功率常伴随线性度（ACPR/EVM）恶化；减小滤波器带宽会增加插入损耗和群时延；优化 PLL 相位噪声可能增加锁定时间。
三、 核心射频器件调试详解：目标、步骤与陷阱
lLNA (低噪声放大器) 调试
设备： VNA (核心)、低噪声电源、频谱仪（辅助排查自激）。
步骤：
1.电源/静态点： 确认电压/电流正常，电源纹波极小。
2.稳定性 (绝对优先)： VNA 全频段扫描 S11/S22/S12/S21。任何频点 S11 或 S22 > 0 dB 均预示潜在不稳定！ 若发现不稳定：
查偏置： 旁路电容是否足够？位置是否靠近芯片？偏置电阻/电感值是否合适？ 查匹配： 输入/输出匹配网络可能引入不希望的反馈。尝试临时断开输出匹配或降低增益。
增加隔离： 在级间或输入/输出端预留衰减器焊盘或增加铁氧体磁珠。
3.输入匹配 (S11) 优化： 在稳定前提下，调整输入匹配网络元件，目标是在工作频带内 S11 < -10 dB (回损 >10dB)。LNA 输入匹配对噪声系数 (NF) 影响最大，需平衡 NF 和匹配（常非完美 S11=0）。
4.增益 (S21) 与输出匹配 (S22) 优化： 调整输出匹配网络，使增益达到标称值并优化 S22（通常S22 < -10 dB 即可接受，因后端电路可能重新匹配）。注意增益过高可能诱发稳定性问题。
5.噪声系数测量 (可选，需噪声源)：
验证 NF 是否达标。
调试目标：
稳定性： K >1 & |Δ| <1 (无条件稳定) 或至少在目标频带内稳定。
S11/S22： < -10 dB （良好匹配）。
S21 (增益)： 符合设计值（通常标称值±1.5dB@G<30dB, ±2.5dB@G>30dB)。
NF： 接近器件最小噪声系数 (Min NF)。
电流： 标称值 +10%，-20% (静态电流)。
关键依据： S 参数 (稳定、匹配、增益)、噪声系数（若测量）。
陷阱与注意：
静电敏感 (ESD)： LNA 输入级极其脆弱！操作时严格佩戴静电手环，使用防静电工作台。
电源噪声： 微弱的电源噪声会被放大，直接影响 NF 和输出频谱。电源滤波至关重要。
测试信号功率： 必须足够低 （VNA设 -30dBm 或更低），避免压缩/损坏前端。 屏蔽： 调试时注意环境干扰（手机、WiFi），必要时加屏蔽盒。
lPA (功率放大器) 调试
设备： VNA、大功率衰减器 、信号源、频谱仪（带大功率输入选件或外接衰减器）、功率计（校准）、热像仪或测温枪（监控温度）。
步骤：
1.电源/静态点： 确保供电电压/电流能力足够，静态电流正常。大功率 PA 散热系统必须就绪！
2.小信号稳定性 & 匹配 (VNA, 低功率 -20dBm)： PA 输出端务必接大功率衰减器（如 30dB/50W）再接入 VNA Port 2！ 直接连接可能损坏 VNA！
测量 S 参数（S11, S22, S21, S12），优先确保全频段无条件稳定（K>1, |Δ|<1）。不稳定处理方法类似 LNA，但更复杂（偏置、匹配、中和电路、级间衰减）。
优化输入匹配 (S11)。在严格确保稳定后，才能谨慎进行下一步。
3.输出匹配优化 (大信号匹配关键)：
保持输出端衰减器连接。
方法1 (安全)：在 VNA 小信号 S21 测量下调整输出匹配网络。目标是获得良好 S22（接近 50 欧姆）。但需注意，PA 输出阻抗随功率变化，小信号匹配不完全等于大信号最佳负载阻抗。
方法2 (需谨慎)： 使用Load-Pull 系统直接测量并找到最大输出功率（Pout）或最佳效率（PAE）对应的最佳负载阻抗点。这是最准确但昂贵的方法。
4.大信号线性度与功率测试 (信号源+频谱仪+功率计+衰减器)：
搭建链路：信号源 -> PA Input； PA Output -> 大功率衰减器 -> (可选功率计) -> 频谱仪 (加衰减！) 。
P1dB 测量： 输入功率从低到高步进增加，记录输出功率。找到增益相比小信号下降 1dB 的点（输出功率）。
饱和功率 (Psat) 测量： 继续增加输入功率，直到输出功率不再显著增加。
效率 (PAE) 计算： 测量输入功率 (RF+DC) 和输出功率 (RF)。
ACPR/EVM 测试： 使用矢量信号源输入调制信号（如 QPSK, OFDM），频谱仪测量邻道泄漏，信号分析软件测量 EVM。需在不同输出功率等级测试。
5.谐波抑制： 观察输出频谱的二次、三次谐波，必要时在输出端添加低通滤波器。
调试目标：
稳定性： 无条件稳定（K>1 & |Δ|<1）。
Pout (P1dB/Psat)： 达到或接近器件标称值/系统要求。
增益 (小信号 S21)： 符合设计。
效率 (PAE)： 最大化（尤其在电池供电设备）。
线性度： ACPR/EVM 满足通信标准要求（如 LTE, 5G NR）。
谐波： 满足标准或系统要求（常需外接滤波器）。
关键依据： 稳定性、输出功率、效率、线性度指标 (ACPR/EVM)、谐波。
陷阱与注意：
VNA 保护： 输出端接大功率衰减器！ 调试初期不稳定风险高。
散热失效： 大功率测试必须监控器件温度！过热会永久损坏 PA 并恶化性能（热跑脱）。
自激烧毁： 不稳定状态加信号极易瞬间烧毁 PA！小信号稳定性是高压线。
阻抗匹配变化： 小信号和大信号下的最佳负载点可能不同，需折衷或使用自适应匹配。
偏置影响： 静态电流/电压对线性度和效率影响显著。
l滤波器 (Filter) 调试
设备： VNA (核心)。
步骤：
1.S 参数扫描： 测量 S11, S21, S22。扫描频率范围覆盖通带、过渡带、阻带。功率设置无特殊要求（在器件线性范围内）。
2.带内特性优化：
通带平坦度： 调整谐振单元元件（LC），减小带内纹波。目标：IF 滤波器 <±0.5dB, RF 滤波器 <±0.2dB。
插入损耗（S21 通带值）： 优化匹配和元件 Q 值以最小化损耗。
群时延波动： 查看 VNA 的 Group Delay 曲线。过大的波动会引起信号失真。目标：IF 滤波器 < 符号周期的 1/10, RF 滤波器 < 符号周期的 1/20。调整耦合系数和调谐元件可优化。
3.带外抑制优化：
阻带抑制： 调整谐振点和谐振点间耦合，确保抑制深度足够。
过渡带陡度： 由滤波器阶数和类型决定，调试空间有限，主要通过设计保证。 4. 输入/输出匹配 (S11/S22)：
优化端口匹配网络，使 S11/S22 < -10 dB (或系统要求)。
调试目标： 中心频率/带宽： 符合设计要求。
通带插损： 最小化。
通带平坦度/纹波： 满足上述要求。
带外抑制： 满足系统指标（特定频点或频段）。
群时延波动： 满足上述要求（尤其对高速数字调制）。
端口匹配： S11/S22 < -10 dB。
关键依据： S21（损耗、平坦度、抑制）、群时延、S11/S22。
陷阱与注意： 元件容差： LC 元件（尤其电感）容差影响大，选择高精度或可调元件。
寄生效应： 元件寄生参数（电容/电感）和 PCB 寄生耦合在高频段显著影响性能，Layout 需精心设计。
可调元件： 使用可调电容/电感时，注意调节后的稳定性（如机械振动偏移）。 测量校准： VNA 校准准确是获得真实滤波器响应的基础。
l混频器 (Mixer) 调试
设备： 两台射频信号源、频谱分析仪、VNA、万用表。
步骤：
1.电源/静态点 (对有源混频器)： 检查电压/电流。
2.端口阻抗匹配 (VNA)：
LO 端口匹配： RF/IF 端接 50Ω 负载，匹配 LO 端（优化 S11）。良好的 LO 匹配保证 LO 功率有效注入，提高转换效率和抑制 LO 泄漏。
RF 端口匹配： LO/IF 端接 50Ω 负载，匹配 RF 端（优化 S11）。
IF 端口匹配： LO/RF 端接 50Ω 负载，匹配 IF 端（优化 S11）。根据应用，IF 端可能需要宽带匹配。
3.变频损耗 (Conversion Loss) 测量：
设置 LO 频率 (fLO)、功率（达到混频器要求的最佳 LO 驱动电平，通常在 +7dBm 到 +20dBm）。
lPLL+VCO部分
设备：
信号源分析仪
先测电源工作电压和工作电流，符合标称值，方可进入下一步；
VCO输出幅度是否符合标称值，电源是否干净影响VCO输出杂散；
REF CLK非常重要，幅度、谐波、杂散、相位噪声直接影响输出相位噪声指标；
调RF输入端匹配，可能影响pulling frequency及换频时间；
为降低pulling frequency ，VCO输出端与LO之间要有足够隔离；
低通环路相位余量在换频时间与相位噪声之间平衡；
目标：
输出功率：标称值±1.5dB；
相位噪声：<标称值+5dB；
杂散：<标称值+5dB；
换频时间：<标称值+10us；
DDS部分
设备：
矢量网络分析仪
先测电源工作电压和工作电流，符合标称值，方可进入下一步；
输入时钟非常重要，幅度、谐波、杂散、相位噪声直接影响输出相位噪声指标；
调时钟输入端匹配，影响时钟幅度；
调DDS输出端匹配，影响DDS输出谐波杂散；
检波部分
设备：
信号源，万用表
先测电源工作电压和工作电流，符合标称值，方可进入下一步；
调输入端匹配，观察S11曲线，扫描功率=-20dBm；
射频信号源施加激励，检波电压值=检波曲线标称值±3dB*检波斜率；
信号源AM调制，调制频率=符号率，调制度80%，用示波器观察RC低通滤波后波形，（峰值-估值）/检波斜率<3dB，检波输出时延<1符号周期；
