GPT5帮我做PCB布局
我问chatgpt5：
1、以STM32F407ZET6主控为基底设计一款工控机的主板；
2、工控主板电源输入为24V，做好BUCK降压电路设计，板载共模抑制电路；
3、电源设计中防止倒灌电流并所有电源输出必须带有电源指示灯；
4、引出的GPIO功能引脚需要用光耦隔离；所有的输出输入必须带隔离
5、板载4G通讯功能模组（推荐移远4G通讯模块）；
6、具备板载2路CAN通讯接口（板载驱动）、双RS485接口、RS232接口；
7、板载FLASH、EEPROM、SD卡接口、以太网接口（100M）、USB接口（TYPE-C）、JTAG调试接口、SWD调试接口、USART接口
8、做好主控芯片和驱动芯片退耦电容电路设计
9、在原理图设计中最好不用钽电容，原理图采用按功能分页，不要混到一页
10、具备ADC采集功能，单路，16位 ADC 采集-10V到+10V或0-20mA
11、需要板载蜂鸣器 12、考虑金属外壳的定位固定结构

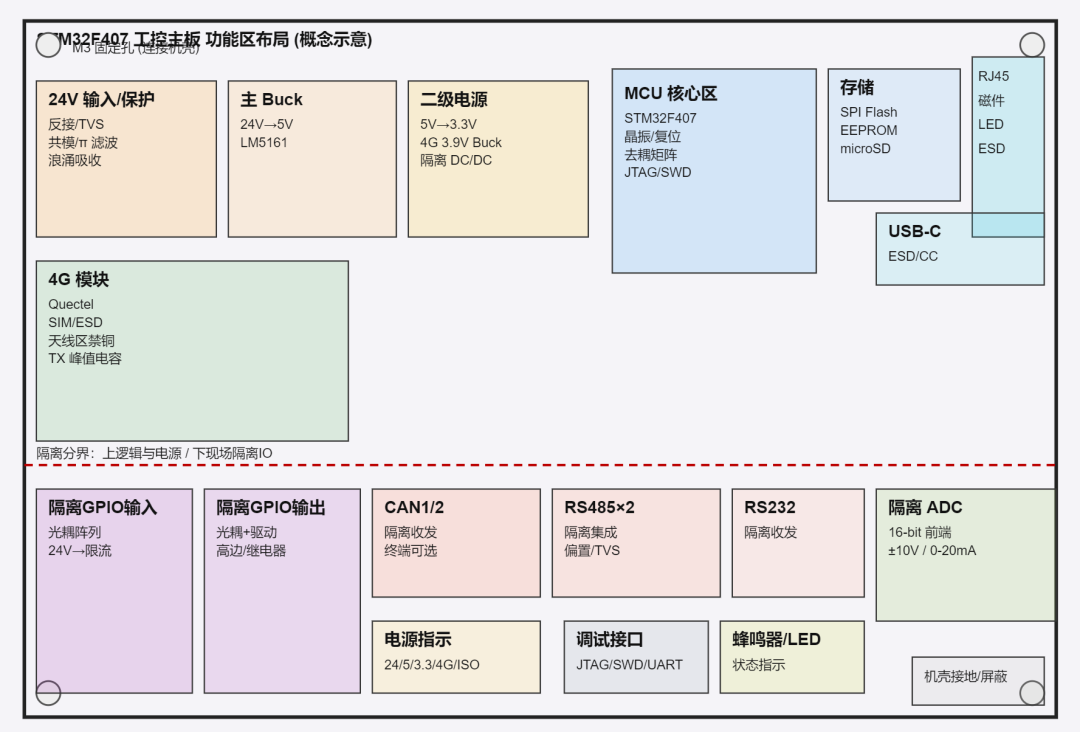

这张布局图是AI给的
以下均为GPT5的回答：（部分错误，本人未做修订，仅展示AI 的功能，请酌情区分）
以下方案基于您给出的明确需求，围绕 STM32F407ZET6（LQFP144）构建一块隔离型工业控制主板，覆盖关键器件选型、功能分区、隔离策略、电源架构、前端测量设计、原理图分页建议以及 PCB 概念布局示意（SVG）。该布局图为功能区/隔离/接口位置参考，并非真实封装与走线。您可后续指出需深化的部分（如完整原理框图、层叠、阻抗、功耗、BOM Excel、EMC 细化等），我再继续迭代。
--------------------------------
# 1. 总体功能概述
- 主控：STM32F407ZET6（Cortex-M4F，168MHz，带以太网 MAC、USB OTG FS、SDIO、多个 SPI/I2C/UART、12-bit ADC 可用于本地辅助检测）。
- 主电源：24V 工业输入，含反接 / 浪涌 / EMI / 共模干扰抑制 / 欠压与过压保护，分级降压。
- 电源分配：24V → (一次 Buck) 5V → (二级 Buck/LDO) 3.3V；独立 4G 模块电源支路（~3.8~4.0V）+ 模拟/隔离电源树；所有输出轨带指示 LED；输入防倒灌。
- 通信接口：2× CAN（隔离），2× RS485（隔离），1× RS232（隔离），以太网 100M (RMII PHY)，USB Type‑C (FS 设备/OTG)，4G 模块（UART/USB 复用可选），JTAG + SWD，若干隔离后的 GPIO 扩展。
- 存储：片上 Flash + 外部 SPI NOR（用于扩展固件/日志/Boot 冗余）+ I2C EEPROM（配置参数）+ microSD (SDIO 4-bit)。
- 存储/配置安全：可选安全序列号或加密 EEPROM（扩展可添加安全芯片 ATECC608B，如后期需安全）。
- 隔离：所有对外 IO（GPIO、CAN、485、232、模拟量、4G SIM 侧 ESD、以太网 PHY 接口差分前端）实现必要隔离/保护；CAN/485/232 使用隔离型收发器；GPIO 使用光耦/数字隔离器；模拟量使用隔离前端或隔离 ADC 通道。
- 模拟测量：单路 16-bit 精度，支持 ±10V 或 0–20mA 采集（选择开关/继电器切换量程，隔离供电，低漂移参考与滤波）。
- 4G：移远（Quectel）系列（推荐 EG25-G（全球LTE Cat4）或 EC200U/EC600U（若区域/成本优化）），配独立电源瞬态缓冲（大电流突发），SIM 卡座（ESD/EMI）、射频天线接口（IPEX），天线区域禁铜。
- 其它：蜂鸣器（有源或无源+驱动晶体管）、板载用户 LED、金属外壳固定孔 + 接地弹片/屏蔽点/机壳接地 RC/TVS 方案。
- 设计约束：不使用钽电容（改用高可靠 MLCC + 功率路径固态聚合物电容/低 ESR 电解）。
--------------------------------
# 2. 关键器件初步建议（含备选）
(可在下一轮提供详细 BOM 表格/生命周期/供货风险)
1. 主控与时钟
- MCU：STM32F407ZET6（LQFP144）
- 外部晶振：HSE 8MHz（±20ppm 工业级）+ LSE 32.768kHz（RTC）
- 复位/监控：STM32 内部 + 外部看门狗 TPS3430 或 MAX706（可选）
2. 外部存储
- SPI NOR：Winbond W25Q64JV（64Mbit）
- I2C EEPROM：Microchip 24LC64 / CAT24C64（64Kb）
- microSD：标准护套卡座（带弹片检测）
- 可选 FRAM：Cypress/Infineon FM24CL64（掉电频写场景）
3. 以太网
- PHY：LAN8720A 或 DP83848C (RMII)
- 变压器：集成磁性 RJ45（带 LEDs）或外置单端口隔离变压器 + 标准 RJ45
- ESD：低容值 TVS (RJ45 每对差分+共模)
4. USB (Type‑C FS 设备/OTG)
- 保护：ESD9M5V / TPD4E05U06
- CC 控制：简单设备模式使用 5.1kΩ Rd（若仅设备）；若需双角色可用 FUSB302B (后期扩展)
- 电源开关：FS/OTG VBUS 控制 TPS2051C (如需 Host 功能)
5. 4G 模块 (移远)
- 模块：Quectel EG25-G（全球 Cat4）或 EC200U-CN（区域 Cat1）
- SIM 卡座：6-pin/8-pin Nano SIM + ESD（ESD9L5.0）
- 电源：专用降压 TPS54302 -> 3.9~4.0V, 输出 ≥2.5A 峰值；输出侧放 470µF（低 ESR 聚合物）+ 多颗 100nF + 10µF MLCC
- UART 调试 / NETLIGHT / PWRKEY 引脚引出
- 天线：IPEX MHF4，天线区域 keep-out + 地隔离带
6. 总线隔离与收发
- CAN（2 路）：ISO1042BDWR（隔离 CAN FD 兼容，供电 5V → 隔离 5V）或 TI ISO1050 + 隔离 DC/DC
- RS485（2 路）：ADM2687E（集成隔离电源）或 ISO1452 + B0505S-1W 模块
- RS232（1 路）：ADM3252E (集成隔离/电源) 或 ISO7321 + MAX3232 + 隔离供电
- 通道终端电阻/偏置：可 DIP 开关或焊盘选择
7. GPIO 隔离
- 输入型：光耦 PC817B（低速）或 高速低 CTR 漂移款（Everlight EL3H7 / Vishay VO615A）；若需要较高速信号可改用数字隔离 ADuM1201/ADuM141D 系列
- 输出型：光耦 + MOSFET (AOZ1282) 或 高边驱动 TPS1H100；根据需要输出电压/电流（若仅逻辑信号则用光耦 + 拉电阻）
- 组团：例如 8 入 / 8 出 分别布 2~3 个器件阵列 + 公共隔离电源
8. 模拟量 16-bit 采集（±10V / 0–20mA）
- ADC：AD7680（16-bit 100ksps SAR SPI）或 ADS8681（集成前端 ±10.24V），若需更高共模抑制可选隔离 ΣΔ (AD7171)
- 量程选择：
- 电压模式：分压网络 + 仪放 (AD8226 低漂移) 缩放到参考范围 (0–Vref)
- 电流模式：精密分流电阻（R=100Ω 0.1% 0.25W）→ 0–2V，再经放大或直接给 ADC（若 ADC 参考 4.096V）
- 模式切换：小型信号继电器（松下 TX2）或 高压模拟开关（ADG1406）
- 隔离：SPI 侧 ADuM141E + 隔离电源 (R1SX-0505) 或直接用带隔离 ADC （如 AD7403 + ΣΔ 方案加数字滤波）
- 参考：ADR4550（5.0V Ref）+ RC 滤波；模拟地与数字地单点 RC (10Ω + 100nF) 或磁珠连接
9. 电源与保护
- 输入保护：
- 反接：理想二极管控制器 LM74610-Q1 + N 沟道 MOSFET (60V, 5~10mΩ)
- 浪涌/ESD：TVS SMCJ33A（或按 24V 现场等级 IEC61000-4-5 方案）
- EMI/共模：共模电感 + π 型滤波 (C-L-C)，C 使用 X7R 100nF + 2.2µF；电源线对地 Y 电容按安规选型
- Buck1（24V→5V 主干）：TI LM5161（耐压 65V，高效率） 或 MP1584EN
- Buck2（5V→3.3V）：TPS62130A（3A，低纹波）
- 4G 专用 Buck（24→4.0V 或 5→4.0V）：TPS54302 + 大电流负载瞬态补偿
- 隔离支路：R1SX / B0505S / 或定制反激 (若统一隔离电源)
- 电源指示：每轨（24V_in、5V、3.3V、4G_4V、ISO_5V、ADC_5Vref）放置 LED + 串联限流 (通常 2k~4.7kΩ)
- 大容量：用固态聚合物（例如 100µF / 16V / ESR<20mΩ） + 多级 MLCC；避免钽电容
10. 去耦与地
- MCU：每 VDD/VSS 对放 100nF (0402/0603) 贴近引脚，VDD 区域每两对加 4.7µF；VCAP 引脚按手册用 2.2µF 低 ESR
- 高频：SDIO/USB/以太网 PHY 旁放置 0.1µF + 1µF；4G RF/数模区域分离地铜；外壳地 (Chassis) 与 逻辑地 通过 RC (1MΩ 并 4.7nF 1kV) + TVS 实现泄放与静电通路
11. 蜂鸣器
- 有源 5V 蜂鸣器或无源 + PWM 驱动（MOSFET SOT-23 + 二极管）
- 控制信号隔离：若蜂鸣器对外无高压需求，可在 MCU 侧本地，不再二次隔离；若必须隔离则放在隔离输出区
12. 机械与外壳
- 4× 安装孔（M3）接大面积环形铜 + 铆钉连接金属外壳
- 外壳接地点独立 PAD → Chassis Ground
- 4G 天线窗口/打孔或屏蔽罩焊盘区域
- 前面板接口分区（RJ45 / USB-C / SIM 承载托 / CAN/485 端子）
--------------------------------
# 3. 隔离策略摘要
- 分区：逻辑控制区 (MCU + 存储 + PHY) / 通讯隔离区 (CAN/485/232) / GPIO 输入隔离 / GPIO 输出隔离 / 模拟量隔离 / 电源一次侧 & 隔离二次侧 / 4G RF 区。
- 数字隔离器：高速 SPI/ADC/CAN/485 用数字隔离或集成隔离收发器；慢速控制信号采用光耦。
- Creepage / Clearance：≥4mm（低压安全）；现场 24V IO 与逻辑维持 ≥3.2mm 空间 + 去铜槽；若预期更高浪涌等级可加铣槽。
- 接地：逻辑 GND、隔离次级 GND、模拟 GND、机壳 GND 分层管理，一点（或 RC）耦合。
--------------------------------
# 4. 模拟 16-bit 采集通道设计要点
1. 量程切换：
- 继电器（TX2）在电压/电流路径之间切换，确保极性 ±10V 输入通过保护网络（串联 10k 抵 + TVS + 过压钳位二极管到模拟 GND）。
2. 放大与调理：
- 电压模式：±10V → 分压 (R 比例 1:3) → ±2.5V → 仪放 (增益 1) → 移位到 0–5V 范围（利用参考或偏置网络）
- 电流模式：0–20mA → 100Ω → 0–2V → 放大 (Gain 2.5) → 0–5V
3. 参考与噪声：
- ADR4550 + π 滤波 (R 10Ω, C 10µF || 100nF)，ADC 输入 RC 采样网络 (47Ω + 4.7nF) 抑制尖峰。
4. 隔离：SPI 通过 ADuM141E；ADC 与前端供电来自单独隔离 5V + LDO 5V→5Vref/buffer。
5. 校准：预留校准跳线或 EEPROM 存储增益/偏置系数。
--------------------------------
# 5. 电源与防倒灌实现
- 反接保护：LM74610-Q1 + MOSFET (60V, 6mΩ)；优点：低压降，高效率；若简化成本，可改用 P-MOS + 快速二极管 (效率略低)。
- 防倒灌：下游至上游用理想二极管控制器（如 LTC4412）或在多支路回流风险点串双向 MOSFET；模块电源轨（4G）单向供电并加肖特基防止电容反冲。
- 每路电源 LED：串联电阻选取使在最大电压下 LED 电流约 2~4mA 保持寿命。
- 4G 峰值抑制：在模块电源脚附近并联 ≥2× 100µF 聚合物 + 多颗 1µF / 100nF MLCC，走线宽大，回流环短。
--------------------------------
# 6. 去耦与布局规则简表
- MCU：每供电引脚 0.1µF + 就近；核心区加 4.7µF ×2；VREF+ 附近 100nF + 1µF。
- PHY：1µF + 0.1µF（各电源脚）；差分对 100Ω 控阻，RMII 走线长度匹配。
- 高频接口 (SDIO, USB)：差分/高速线远离模拟；串扰控制间距 ≥3W。
- 4G：射频避开高速差分与隔离槽，天线周围 ≥5mm 无铜，底层挖空。
- 隔离栅：在 PCB 上拉 0.5~1mm 宽无铜带或铣槽，标注 Silk “ISO BARRIER”。
--------------------------------
# 7. 原理图分页（功能分区建议）
1. 页 1：总体结构与电源框图 (仅方块)
2. 页 2：24V 输入保护/EMI/反接/主 Buck
3. 页 3：二级 Buck (5→3.3V)，4G 专用 Buck，隔离电源模块
4. 页 4：STM32F407ZET6 核心/时钟/复位/调试接口 (JTAG+SWD)
5. 页 5：外部存储 (SPI Flash / EEPROM / microSD)
6. 页 6：以太网 PHY + RJ45 + 变压器 + ESD
7. 页 7：USB Type‑C 接口 + ESD + CC
8. 页 8：4G 模块 + SIM + 天线 + Level/LED + 电源去耦
9. 页 9：CAN1/CAN2 隔离收发器 + 终端选择
10. 页10：RS485 (双路) 隔离收发器 + 终端/偏置
11. 页11：RS232 隔离收发
12. 页12：隔离 GPIO 输入（光耦阵列）
13. 页13：隔离 GPIO 输出（光耦 + 驱动/高边）
14. 页14：16-bit 模拟量调理 + 量程切换 + ADC + 参考 + 隔离
15. 页15：蜂鸣器 / 用户 LED / 复位与按键 / 板载温度检测 (可选)
16. 页16：机械定位孔 / 接地 / 屏蔽与机壳接地处理
17. 页17：标注 & LOGO（甲方提供） + 版本信息 + ESD/EMC 参考
--------------------------------
# 8. 推荐层叠 (示例 6 层)
L1: Top Signal (关键器件 + 高速差分 + 以太网线)
L2: GND 全面参考平面
L3: Power (24V 局部 / 5V / 3.3V 分割区 + 星形汇聚)
L4: Signal / 控制 / 中速
L5: GND (辅助地屏蔽，隔离区分割)
L6: Bottom Signal (低速 IO，隔离次级)
若高速拥挤或需更好隔离可提升至 8 层（加独立模拟层/隔离层）。
--------------------------------
# 9. PCB 概念布局示意 (功能块参考)
说明：比例非真实。上侧逻辑/通信核心、右侧外部接口面、下部隔离 IO。红虚线为隔离带。4G RF 区在板边方便天线。
--------------------------------
# 10. 重要实现细节与检查清单
1. 以太网 RMII：参考设计加 50MHz 晶振（若 PHY 需要），走线长度匹配，TX/RX 对差分 100Ω。
2. USB-C：若仅 Device 模式，两个 CC 脚各接 5.1kΩ 到 GND；若未来扩展 DRP 需加 CC 控制器与 VBUS 电源管理。
3. 4G EMI：数字与 RF 地分割再多点缝隙过孔拼接环形地；SIM 线长 <50mm，差分 USB（若用）保持阻抗 90Ω。
4. 光耦输入：24V → (限流电阻) → LED + TVS；选择 LED 正向电流 5~8mA 平衡耐久与速度。
5. 光耦输出（开集/集电极）：上拉到隔离侧逻辑电源，注意泄漏电流对高速信号影响。
6. 隔离电源跨越：在隔离边界放置过孔栅栏 + 安全距离 + 丝印警示。
7. ADC 模拟前端：防静电 + 过压钳位 (双向 TVS + 串电阻)；布线最短，避免靠近开关节点。
8. Buck 布局：开关环（SW 节点、整流二极管、输入旁路）面积最小；GND 参考平面完整；敏感模拟与 SW 区 >10mm 距离。
9. 电源指示 LED：远离高速差分线，避免串扰/发光耦合到光耦器件。
10. 机壳地：RJ45 外壳与金属外壳用低阻路径连接（可串 1nF / 1MΩ RC + ESD TVS），减少共模噪声。
11. 不用钽：大容量采用聚合物固态电容（100µF/6.3V/低 ESR）+ MLCC 并联抑制高频纹波。
12. 丝印/LOGO：预留指定区域（Top 右上）+ 版本号 + 制造日期代码。
--------------------------------
# 11. 后续可扩展的深度资料（如需要我可继续输出）
- 详细初版关键 BOM（含制造商/封装/可替换）
- 电源功耗预算表（各轨峰值/平均，4G 突发电流裕度）
- 隔离策略与 Creepage/Clearance 标准对照
- 16-bit ADC 前端误差预算（增益/偏置/漂移/噪声）
- EMC/ESD 设计核对清单（IEC61000-4-x）
- 热设计与铜皮扩展建议
- 结构件配合（3D Keep-out 区）
--------------------------------
# 12. 请确认 / 反馈
请您确认以下是否满足：
1. 4G 模块型号是否锁定（EG25-G 还是其它系列）？
2. GPIO 隔离的数量/输入输出各几路是否需具体数字（当前未明确）。
3. ADC 采样速率需求、精度（INL/噪声）是否有更细要求？
4. CAN/485 终端电阻是否需要拨码选择还是焊盘跳线？
5. 板尺寸/接口排列是否需满足某一机箱（若有图纸可进一步优化）。
6. 需要我输出原理框图（Block Diagram）SVG 吗？
7. 是否需要具体层叠参数（介电常数/铜厚/阻抗目标）？
