吊装工况的计算简单示例

吊装工况的计算是一个设备设计过程的必要环节，又往往被忽视。对于大型装备的吊装其实是非常重要和复杂的，对于吊耳，吊钩，吊绳的强度和选型都要进行严格的计算和确认。

今天用一个简单的案例来说明吊装工况的流程和有限元建模计算的方法。

使用workbench进行吊装的有限元建模

模型和边界条件

首先在设计吊装环节需要明确设备上的吊耳位置和重心位置，要使得吊点和重心在垂向一致，不能偏差太大。在这个阶段就要确定吊绳的长度，吊钩的高度等等各个要素。

吊绳的模拟

吊绳使用弹簧或者杆单元描述都可以。

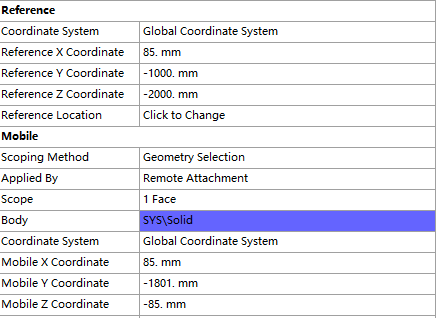

弹簧单元可以用body-ground，ground的点的位置为吊钩位置，即reference的设定，和设备重心同垂线。

而Mobile的设定位置选定吊耳孔的面，这样弹簧的中心就被定位在了吊耳孔中心。

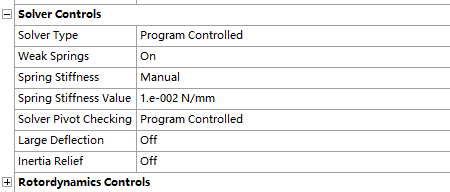

求解设置

在求解设置里面要注意设置weakspring，否则可能会出现求解不收敛的情况。

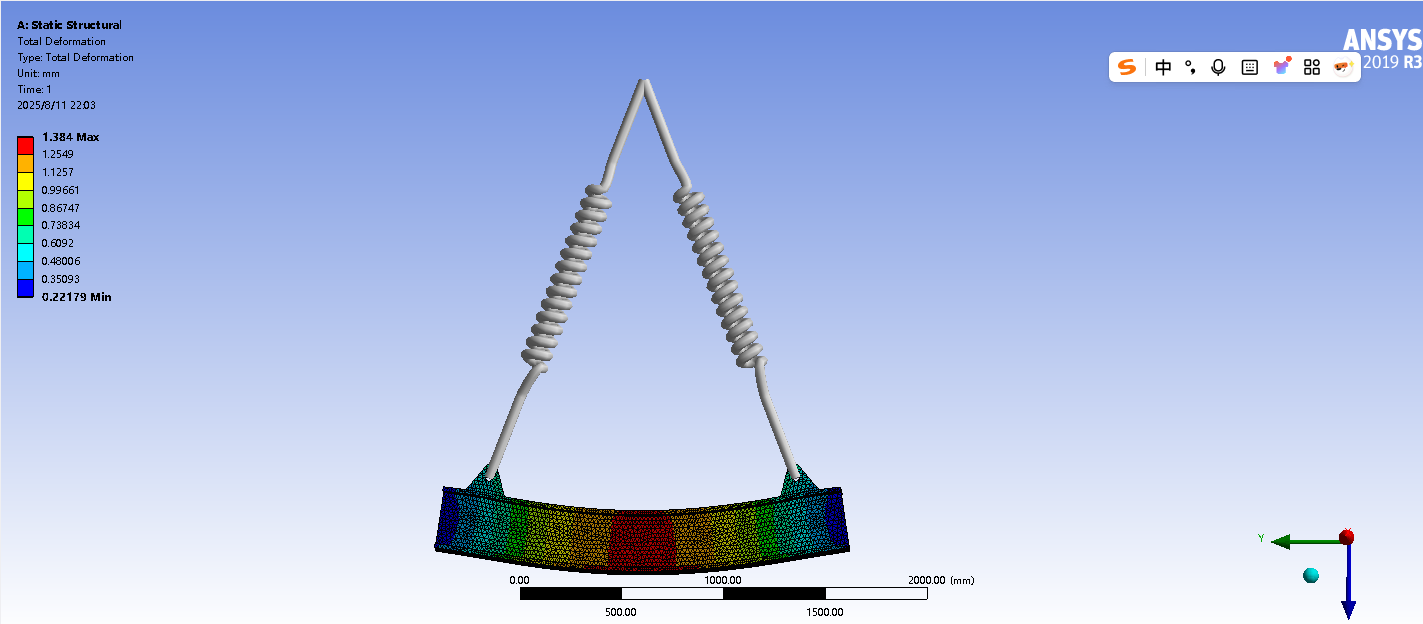

整体变形还是很合理的。

但是值得注意的是，应力计算结果只有设备本体有参考意义，吊耳上的应力是不完整了，还需要考虑吊耳和吊绳的作用力，或者吊环的作用力，特别是销轴的挤压作用等等，要严格按照吊耳设计规范校核，这个有限元计算结果可以提取弹簧上的力来作为吊耳校核作用力，吊耳本身的应力结果只有参考作用，因为耳孔周边的应力是不符合实际情况的。另外吊耳的焊缝还需要单独进行焊缝强度校核。
