解决问题是一种重要的能力 - spur分析

1天前浏览9

拿到一个问题该从何处着手?

EMC过不了怎么搞?Spur问题怎么解决?

解决“spur问题”(通常指信号中的杂散信号或毛刺 ,尤其在射频、通信、数字电路、音频等领域)是一项核心能力。这需要系统性思维、扎实的理论基础、丰富的实践经验以及使用合适工具的能力。

以下是定位、分析和解决spur问题的框架和方法:

一、 定位 - 精确识别问题

现象确认与精确测量:

明确问题: 你观察到的具体现象是什么?例如:频谱仪上某个频率点的“凸起”?异常噪声?信号失真?数字信号中的毛刺?

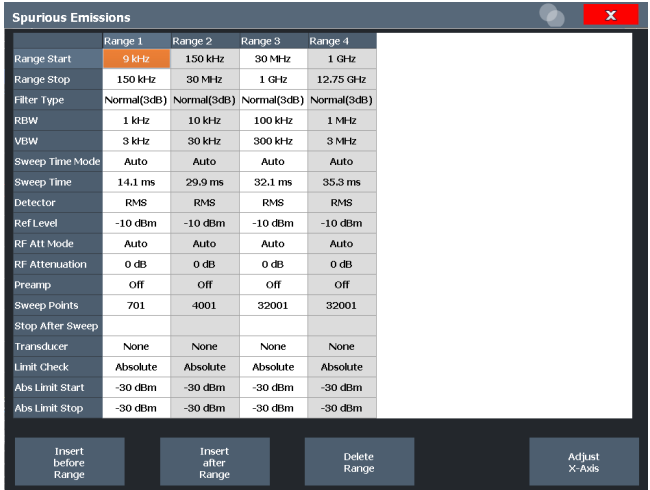

关键参数测量:使用合适的仪器(频谱分析仪、示波器、信号分析仪、逻辑分析仪、网络分析仪等)精确测量spur的以下特性:

频率: Spur的确切中心频率。精确到Hz级很重要。

幅度: Spur相对于主信号或噪声底的电平(dBc, dBm, dBFS等)。变化范围?

带宽: Spur是窄带还是宽带?

出现条件: Spur在什么条件下出现?(特定输入信号频率/幅度、特定输出频率/幅度、特定电源电压/温度、特定数据模式、特定操作模式等)

稳定性: Spur的频率和幅度是稳定的还是漂移的?相位噪声如何?

位置相关性: Spur是否只在特定电路节点或特定测量位置出现?

耦合路径: 尝试改变探头位置、使用屏蔽、断开某些连接线,观察spur变化,初步判断传导或辐射耦合。

区分来源: 确定spur是系统内部产生的还是外部引入的干扰?

关闭/断开潜在干扰源: 逐个关闭系统内部其他模块电源、断开外部连接线(如USB、以太网、天线)、移除附近设备。

基准测量: 在最小系统配置下测量(例如只有核心时钟和电源),然后逐步添加组件,观察spur何时出现。

信号源独立性: 改变输入信号的频率/幅度/类型,观察spur是否随输入信号变化?还是固定存在?

电源独立性: 使用干净的线性电源或电池供电,排除开关电源噪声影响。

二、 分析 - 深挖根本原因

定位到spur的特征后,结合理论知识和系统设计,分析其可能来源 :

混频产物 (Intermodulation):

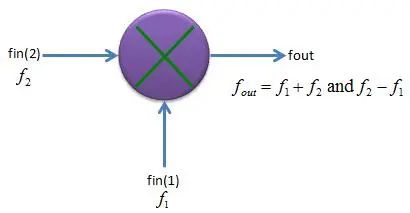

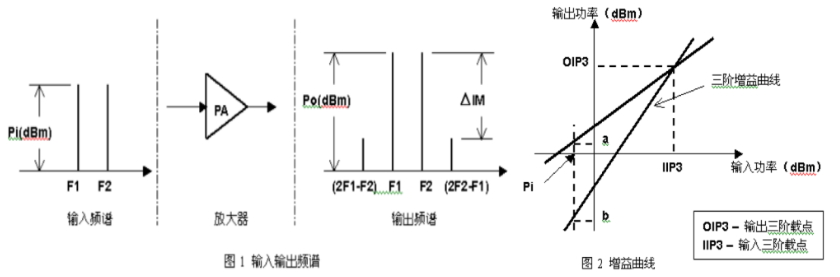

理论: 非线性器件(放大器、混频器)会将输入的多个频率分量混合,产生 m*f1 ± n*f2 等组合频率产物。当这些产物落在感兴趣的频带内即成为spur。

分析: 检查系统内的本振信号、输入信号、时钟信号、强干扰信号。计算这些频率的整数倍组合,看是否与测得的spur频率吻合(注意阶次m和n)。尤其关注LO泄漏、IF馈通等。

关键参数: 器件的线性度(IIP3, IIP2)、混频器的隔离度(LO-RF, LO-IF, RF-IF)。

谐波失真 (Harmonic Distortion):

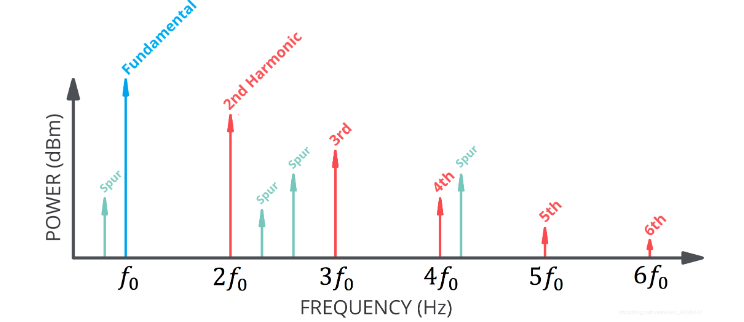

理论: 非线性器件也会产生输入信号的整数倍频率(2f0, 3f0, ...)。

分析: 检查系统内主要的基频信号(时钟、载波、本振、数字信号基频),其谐波是否落在spur频率上。

关键参数: 器件的谐波失真指标(THD, HD2, HD3)。

时钟及其谐波 (Clock Harmonics):

理论: 数字电路中的高速时钟信号及其谐波能量非常丰富且强大,极易通过电源、地线、空间辐射耦合到敏感的模拟或射频部分。

分析: 精确测量系统时钟频率,计算其谐波频率(n*f_clock),比对与spur频率的关系。检查时钟分配网络、时钟芯片/晶振的电源滤波、时钟线是否靠近敏感线、数字地与模拟地的隔离。

关键参数: 时钟信号的上升/下降时间、幅度、相位噪声、电源抑制比。

电源噪声 (Power Supply Noise/Ripple):

理论: 开关电源纹波、LDO噪声、负载瞬变引起的电源波动会通过电源引脚调制有源器件(如VCO、放大器),产生以电源噪声频率为中心的边带或直接表现为低频/开关频率的spur。数字电路高速切换也会在电源/地平面上产生高频噪声。

分析: 在关键器件(VCO, PLL, ADC, DAC, LNA, PA)的电源引脚上测量纹波和噪声(使用示波器和频谱仪)。观察spur频率是否与开关电源频率或其谐波相关?是否与数字活动频率相关?尝试在电源上加电容、磁珠或使用更干净的电源验证。

关键参数: 电源的纹波/噪声指标、器件的电源抑制比。

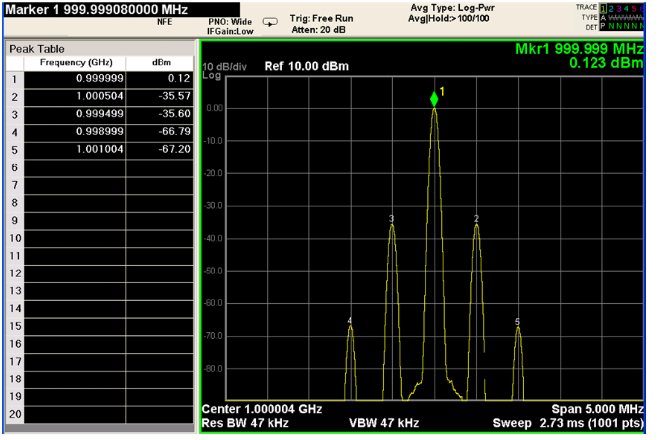

参考杂散 (Reference Spurs - PLL特有):

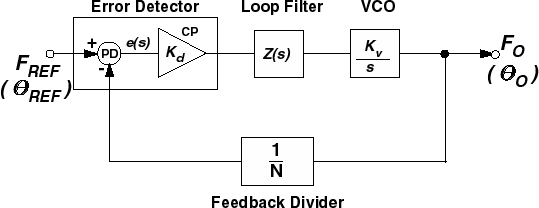

理论: 锁相环中,鉴相器/鉴频鉴相器产生的误差信号(通常是方波或脉冲序列)如果泄露到VCO控制线或输出,其基频(等于参考频率或分频后的频率)及其谐波会表现为靠近载波的spur。

分析: PLL输出频谱上靠近载波出现的spur(如偏移频率等于Fref, Fref/N, Fref/M)。检查PLL环路滤波器设计(带宽、抑制)、电荷泵泄漏、VCO控制线的屏蔽和滤波、地弹噪声。

关键参数: PLL参考频率、分频比、环路带宽、杂散抑制指标。

数字信号耦合 (Digital Switching Noise):

理论: 高速数据总线(如DDR, PCIe)、数字控制信号(如SPI, I2C)在切换时产生的高频分量通过共阻抗耦合(共享地/电源)、容性耦合、感性耦合辐射到敏感电路。

分析: 观察spur是否与数字信号活动同步?使用逻辑分析仪或示波器关联数字信号跳变和spur出现。检查电路板布局(数字与模拟区域分离、布线间距、过孔回流路径)、电源/地平面分割与去耦、信号完整性(端接、串扰)。

关键参数: 数字信号速率、上升/下降时间、共模电流。

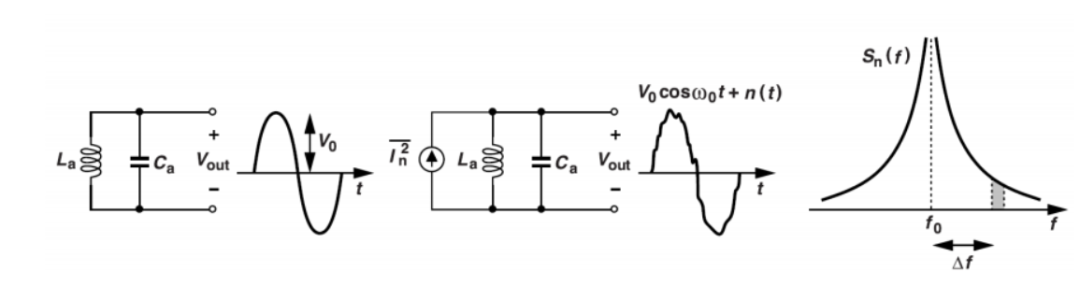

振荡/自激:

理论: 放大器、有源滤波器等电路在特定条件下(增益、相位裕度不足)可能产生不希望的振荡。

分析: Spur频率是否与电路理论工作频率无关?断开反馈环看spur是否消失?检查电源去耦、接地、反馈网络稳定性。

关键参数: 电路的增益裕度、相位裕度。

外部干扰 (External Interference):

理论: 来自其他设备(手机、WiFi路由器、开关电源、电机)或环境(广播、雷达)的强信号耦合进系统。

分析: 在屏蔽室或远离干扰源环境测试。使用近场探头定位干扰入口点。观察spur频率是否对应已知的广播频段、手机频段等。检查系统屏蔽、滤波、接地。

三、 解决 - 消除或抑制杂散

根据分析得出的根本原因,采取针对性措施:

优化频率规划:

选择参考频率、时钟频率、本振频率,避免其谐波和混频产物落入敏感频带。

使用小数分频PLL或DDS来规避固定分频比的杂散问题。

改善线性度/减少非线性:

选择更高线性度的器件(更高IIP3的放大器/混频器)。

降低输入信号功率或在关键级前增加衰减器。

优化放大器偏置点。

加强滤波:

电源滤波: 在关键器件电源引脚增加π型滤波(磁珠+电容组合)、加强去耦电容(不同容值并联)、使用低噪声LDO代替开关电源、优化电源平面设计。

信号路径滤波: 在信号路径或时钟路径上增加低通、高通或带通滤波器,滤除带外噪声和谐波。使用高Q值滤波器抑制特定频率点spur(如陷波滤波器)。

PLL环路滤波: 优化环路滤波器,在保证锁定时间和相位噪声的前提下,提高对参考杂散的抑制。检查并最小化电荷泵泄漏。

抑制时钟噪声:

选择低抖动、低相位噪声的时钟源。

对时钟信号进行滤波(铁氧体磁珠、RC滤波)。

优化时钟分配:

使用差分时钟传输(LVDS, LVPECL)。

缩短时钟线长度。

时钟线远离敏感的模拟/射频线。

时钟驱动器/缓冲器靠近负载。

加强时钟芯片电源滤波。

对晶体振荡器进行良好屏蔽。

改善布局布线:

分区与隔离: 严格分离模拟/数字/射频/电源区域。使用开槽、分割地平面(仅在电源入口点单点连接)或统一大面积地平面。

星型接地/单点接地: 对于非常敏感的电路(如VCO),采用星型接地策略。

最小化回路面积: 信号线与其回流路径尽量靠近,减小电流环路面积(降低辐射和感性耦合)。

关键走线保护: 对敏感线(如VCO控制线、RF线)进行包地处理(Guard Traces),在相邻层铺铜屏蔽。

减少过孔: 减少不必要的过孔,优化过孔位置以避免破坏地平面完整性。保证关键信号有完整、低阻抗的回流路径。

电源/地平面: 使用完整、低阻抗的电源和地平面。避免细长走线供电。增加地过孔(Via Stitching)连接顶层和底层地平面。

屏蔽:

对非常敏感或高辐射的电路模块(如VCO、LO、PA)使用金属屏蔽罩(金属簧片确保良好接地)。

使用屏蔽电缆连接外部设备。

解决数字噪声耦合:

减慢非关键数字信号的边沿速率(在满足时序要求的前提下)。

确保数字信号的端接匹配,减少反射。

在数字信号线上串联小电阻或铁氧体磁珠。

在高速数字总线(如DDR)的电源/地入口处增加磁珠+电容滤波。

保证数字部分电源/地平面对有足够容量和低阻抗,使用大量去耦电容(靠近芯片引脚)。

软件/配置调整:

调整PLL环路参数(带宽、相位裕度)。

关闭未使用的功能模块。

配置芯片内部的寄存器以启用或优化杂散抑制功能(如某些ADC/DAC的时钟同步模式、频率规划模式)。

更换器件:

如果确认是特定器件性能不足(如电源抑制比太差、线性度不够、自身噪声过大、时钟源相噪差),考虑更换性能更好的器件。

关键原则与技巧

分而治之: 将复杂系统分解成模块,逐个检查、隔离定位。

控制变量法: 每次只改变一个变量,观察spur变化,精确定位原因。

理论与实践结合: 理论分析提供方向,实验测量提供证据。

迭代验证: 解决措施实施后,必须重新测量验证效果。一种措施可能解决了某个spur但引入了新问题或影响其他性能(如增益、噪声系数、相位噪声)。

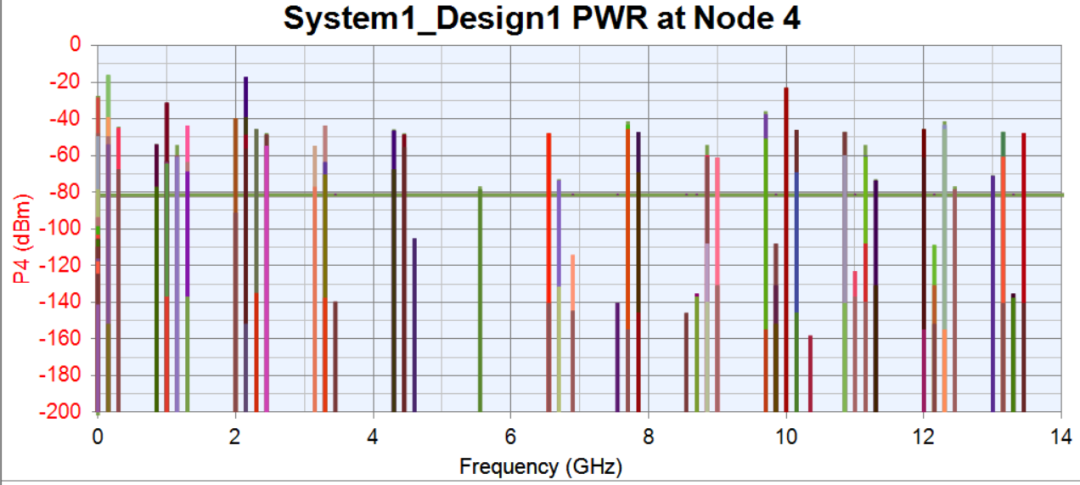

善用工具: 频谱分析仪(FFT功能、标记功能、迹线平均)、示波器(FFT功能)、网络分析仪、逻辑分析仪、近场探头是诊断的核心工具。仿真工具(如ADS, HFSS)在设计和分析阶段很有帮助。

文档记录: 详细记录所有测量数据、分析过程、尝试的措施及其效果。这对于解决复杂问题和团队协作至关重要。

耐心与细致: Spur问题往往隐蔽且棘手,需要极大的耐心、细致的观察和严谨的推理。不要放过任何微小的线索。

解决spur问题是一个系统性的工程挑战。熟练掌握定位、分析、解决的方法论,并不断积累实践经验,是提升这项能力的关键。每一次成功解决spur问题的过程,都是对其原理和解决手段理解的深化。
