工程应用 |基于ANSYS nCode DesigenLife的焊缝疲劳仿真技术！
焊接连接是工业领域上非常常见的结构连接方式，在结构设计中具有非常重要的地位，因此焊接的结构强度和疲劳强度都非常重要。ANSYS nCode DesignLife凭借其在疲劳耐久性设计领域的完备功能和易用性，成为现代企业在产品设计过程中考虑疲劳耐久性设计的首选工具。她不仅具有常规的应力疲劳（高周疲劳）、应变疲劳（低周疲劳）功能，同时还可以进行高温热-机疲劳、复合材料疲劳、振动疲劳、焊缝疲劳、点焊疲劳等功能。本文着重介绍nCode DesignLife的焊缝疲劳分析技术。

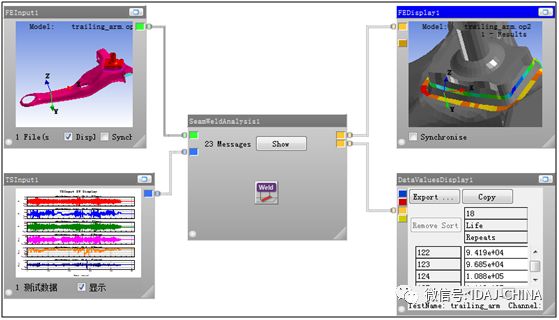

nCode DesigenLife焊缝疲劳仿真分析流程
nCode DesigenLife焊缝疲劳分析最初用于汽车行业薄板结构(1-3 mm) 的焊接分析模拟，采用薄壳搭建有限元模型，相关工业应用也都针对于此类结构进行；目前该方法也适用于以实体建模的焊缝疲劳分析。
nCode DesigenLife焊缝疲劳分析流程与标准的S-N疲劳分析流程相似，只是需要进行一些特殊的设置去处理焊缝。nCode DesigenLife焊缝疲劳分析可以采用三种结构应力法进行计算，其中Force Moment(采用节点力和力矩提取疲劳计算的应力)具有较好的网格不敏感性。
① Stress：直接采用分析的应力作为疲劳评估计算。
② ForceMoment：采用节点力和力矩提取疲劳计算的应力。
③ Displacement：采用节点位移和转动量提取疲劳计算的应力。

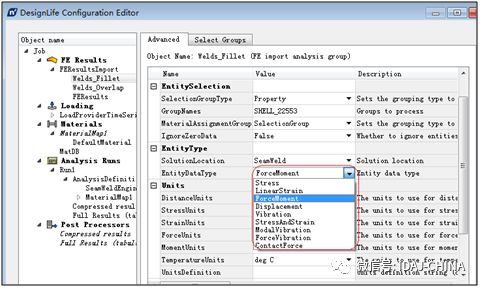

nCode DesigenLife焊缝疲劳分析设置不同的结构应力法
nCode DesigenLife主要分析的焊缝类型有: 角焊缝、搭接焊缝、激光搭接焊等；不同类型的焊缝形式具有不同的分析方式，需要根据焊缝种类进行分组，每一个分组对应疲劳引擎中对应的有限元焊缝类型。
对于以薄壳单元建立焊缝有限元模型具有一定的通用准则：
-焊接薄板采用中面表达，网格应以4节点四边形单元为主
-与焊缝相邻连接的薄板网格单元以5mm左右为好，避免三角形单元
-焊缝采用一组或两组壳单元来表达，放在单独属性组（property set）中
-焊缝单元的法向朝外，指向焊接者
-毗邻焊缝的单元的非平均化节点应力被提取作为焊趾(weld toe)和焊根(weld root)疲劳计算评估使用，该应力也可以是平均化的或在单元边长的中点处进行计算，通过在“ANSYS Group Properties”中设置“WeldLocation = MIdElementedge”进行考虑。
-喉(weld throat)疲劳寿命计算则采用焊缝单元中心位置应力进行（基于焊缝单元“两条焊线”计算，后平均到中心位置）。

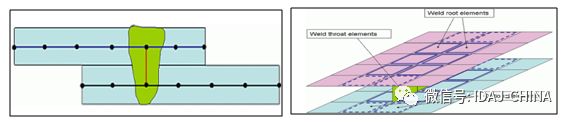

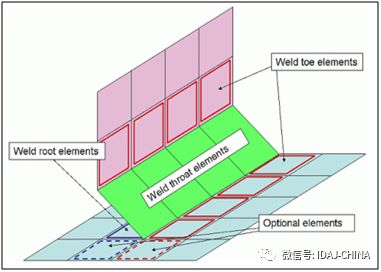

焊缝连接有限元模型示意图
下面详细介绍一下角焊缝、搭接焊缝、激光搭接焊缝的建模细节：
1、 角焊缝：
以给定角度连接薄板结构，如下图所示焊接结构失效位置在焊趾或者焊根，这是疲劳损伤将要评估的区域（对于焊喉区域也可以计算，但并不推荐）。角焊缝可采用一组或两组壳单元来建模表达：

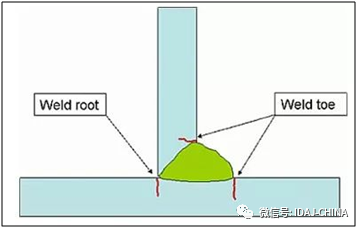

角焊缝示意图
角焊缝的截面采用一组倾斜壳单元表
-焊缝单元的法向应指向施焊人员，如图下所
-焊缝单元节点，在表达焊趾的直线上。
-焊趾尺寸Lw长度应由实际确定，推荐值为：Lw=t1+t2
焊缝单元厚度应能表达焊喉厚度，
推荐值为

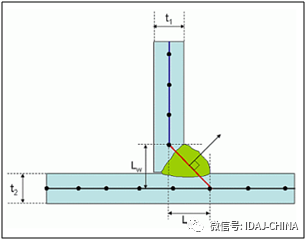

采用一组壳单元创建角焊缝
b.角焊缝的截面采用两组壳单元表达
-焊缝单元厚度推荐为：
- 亦或定义为：
采用二组壳单元创建角焊缝
2、 搭接焊缝，也可采用一组或两组壳单元来建模表达：
a.搭接焊缝的截面采用一组壳单元表达（有两种连接形式）
-焊缝单元的法向应指向施焊人员。
-Lw=t1+t2
-焊缝单元厚度推荐为：较薄焊板件厚度的2倍，但不小于3mm。

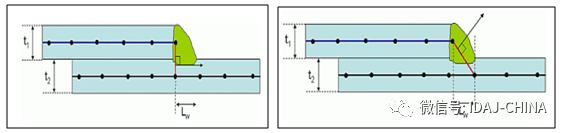

采用一组壳单元创建搭接焊缝的两种方式
b.搭接焊缝的截面采用两组壳单元表达
-焊缝单元的法向应指向施焊人员。
-Lw=t1+t2
-焊缝单元厚度推荐为：0.27*(t1+t2)

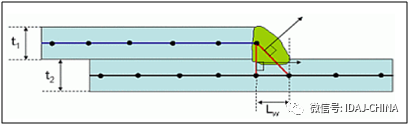

采用二组壳单元创建搭接焊缝
3、 激光搭接焊缝：
-激光搭接焊缝建模形式如下图所示
-焊缝单元厚度推荐为：较厚焊板件厚度的2倍
激光搭接焊缝建模
nCode DesigenLife焊缝疲劳分析时需要进行一些特殊的设置去处理焊缝分析，通过鼠标右击“SeamWeldAnalysis Glyphs” 弹出快捷菜单——选择高级编辑“Advanced edit”进行焊缝求解设置：

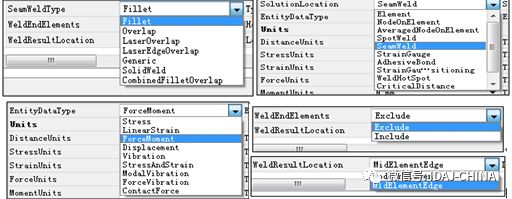

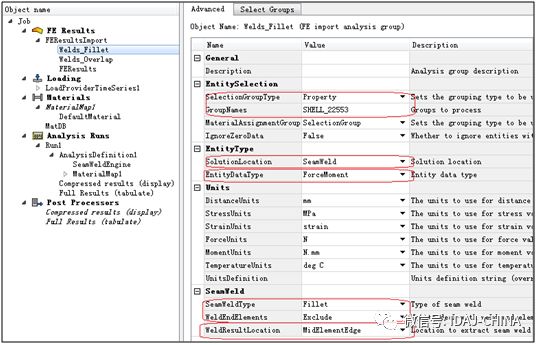

高级编辑“Advanced edit”中进行焊缝求解设置
——SelectionGroupType控制焊缝组的选择；
——SolutionLocation控制求解位置
——EntityDataType控制焊缝疲劳用的应力提取方式:Stress/ForceMoment/Displacement；
——SeamWeldType设置焊缝类型
——WeldEndElemnts控制分析中是否考虑焊线端部单元
——WeldResultLocation=NodeOnElement/MidElementEdge考虑基于单元节点或者单元边长的中间点进行评估。
当EntityDataType= ForceMoment时，即采用节点力和力矩提取疲劳计算的应力，该算法对网格剖分状况不怎么敏感，也是焊缝疲劳经常使用的方法，故在这里也重点阐述一下内在的算法流程。
在介绍算法流程之前，先说明一下下面两个图的相关内容，图中所示蓝色单元表达的是焊接单元，绿色单元表达的焊趾单元。以图中单元6为例，采用节点力和力矩提取焊趾单元的应力计算之前，需要确定线力和力矩(即沿着焊趾单位长度的力和力矩)；单元6上节点7的节点力和力矩按照如下进行表达：

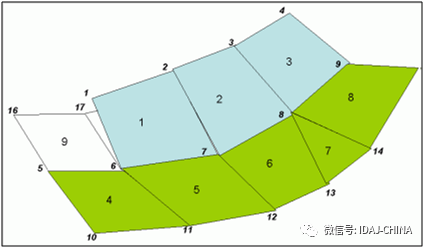

焊接单元和焊趾单元示例

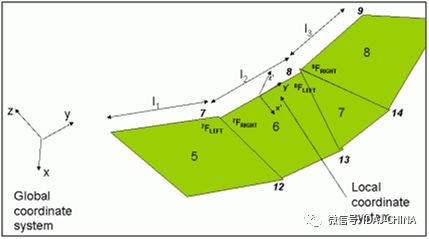

焊趾单元的局部坐标系
应力计算提取过程按照如下进行：
① 确定焊趾单元和面
② 定义局部坐标系，局部坐标系的x轴法相于单元的边，z轴是单元6的7、8节点的平均法相，相对于焊趾面方向朝上。
③ 计算各个节点总力和总力矩
节点7（由单元5和6共享）其总力和总力矩；
节点8（由单元6和7共享）其总力和总力矩；

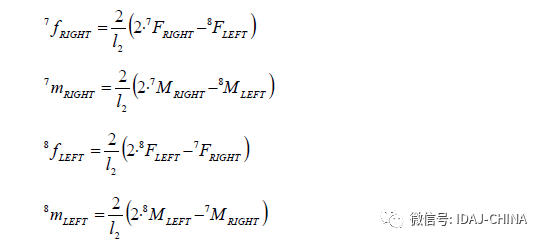

④ 在节点处，按照边长度分配力和力矩
单元6的节点7处
单元6的节点8处
⑤ 单元6线力f和力矩m，是沿着焊趾单位长度的力和力矩。
其中：
⑥ 转换到局部坐标系进行求解
⑦ 计算垂直于焊趾的应力
⑧ 将结果写入中间（FEI）文件，用于焊缝疲劳计算。
